Materialprüfgerät PCE-RT 2300

Best.Nr.: PCE-RT 2300
EAN: 4250348718693
2.332,90 €
2.776,15 €
Preis zzgl. Versandkosten*
:
4250348718693
PCE-RT 2300
Lieferzeit: 1 - 2 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Zubehör

Sensor PCE-RP-131 für Nuten
Sensor PCE-RP-131 für Nuten
1.799,90 €
Sensor PCE-RP-110 für gewölbte Flächen
Sensor PCE-RP-110 für gewölbte Flächen
1.576,90 €
Ersatzsensor PCE-RP-100 für das PCE-RT 2200
Ersatzsensor PCE-RP-100 für das PCE-RT 2200
1.099,90 €
ISO-Kalibrierzertifikat Muster
ISO Kalibrierzertifikat für ein Rauheitsmessgerät
252,90 €

Beschreibung


Portables Materialprüfgerät zur schnellen Erfassung der Rauheit (Ra, Rz, Rq, Rt uvm.) / abnehmbare Motoreinheit / Touchscreen / Schnittstelle

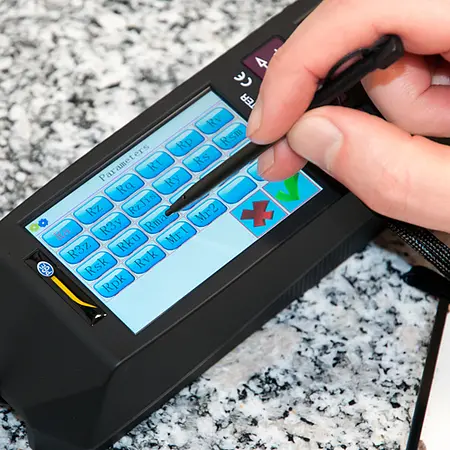

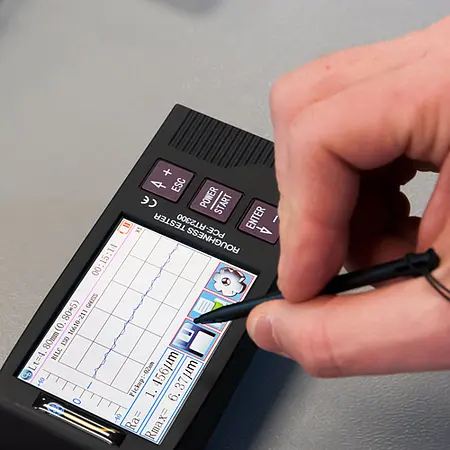

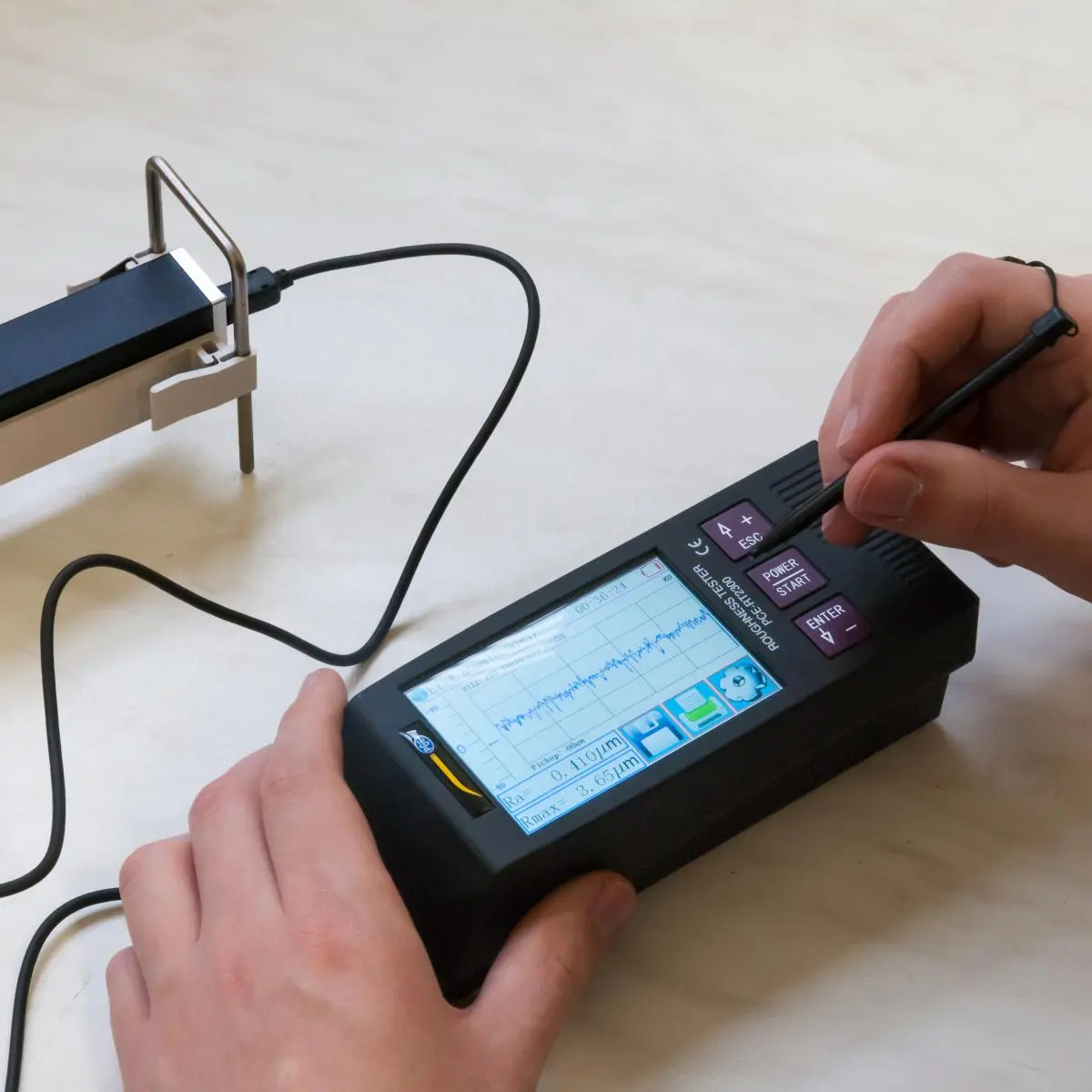

Das Rauheitsmessgerät wird verwendet um die Rauhigkeit von Oberflächen zu messen. Das Rauheitsmessgerät verfügt über einen abnehmbaren Motorschlitten. Diese Eigenschaft ermöglicht es mit dem Rauheitsmessgerät auch an kleinen oder engen Profilen die Oberflächenrauhigkeit zu bestimmen. Die Messwerte werden auf einem großen LCD Display vom Rauheitsmessgerät dargestellt. Über dieses Display erfolgt auch die Bedienung vom Rauheitsmessgerät. Das Rauheitsmessgerät wird über einen internen Akku mit Spannung versorgt. Dieser Akku kann über ein herkömmliches USB Netzteil versorgt werden.

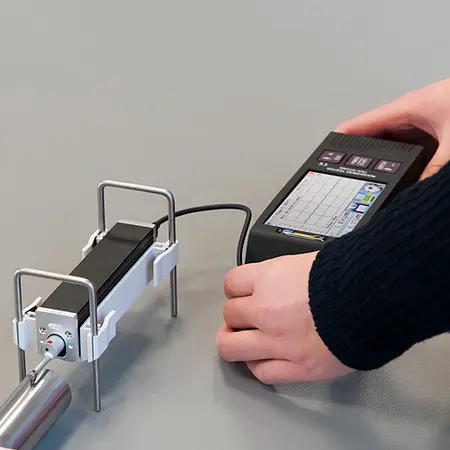

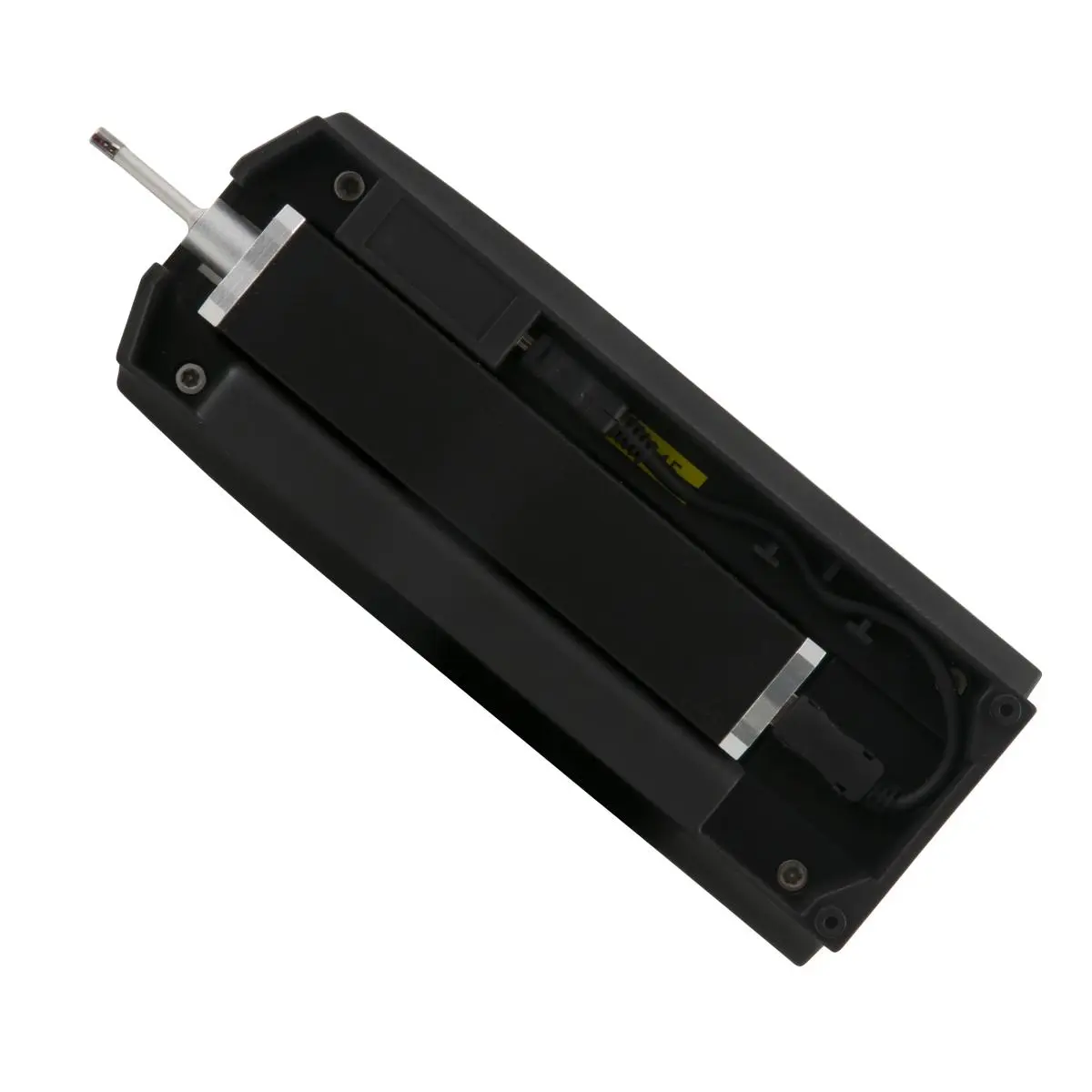

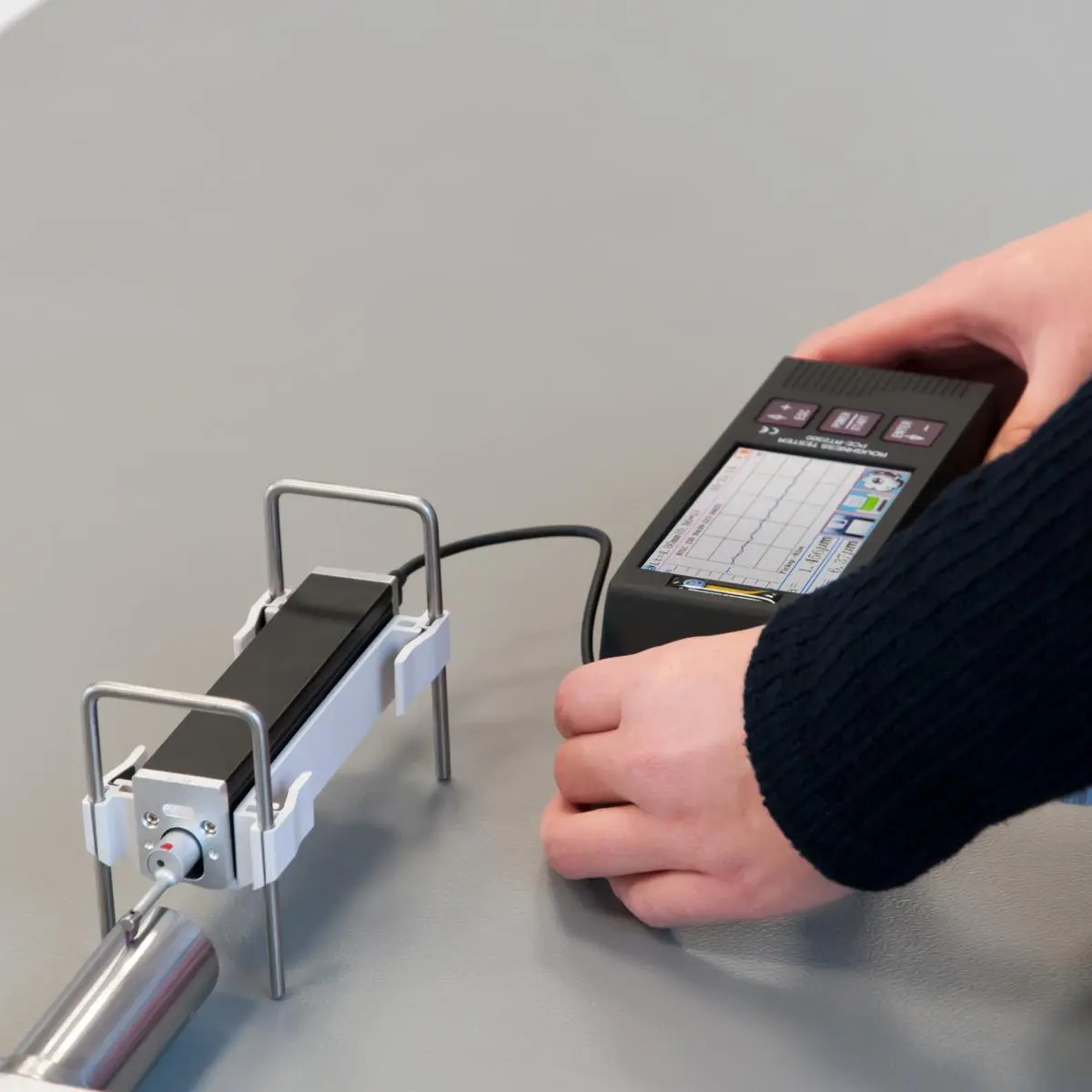

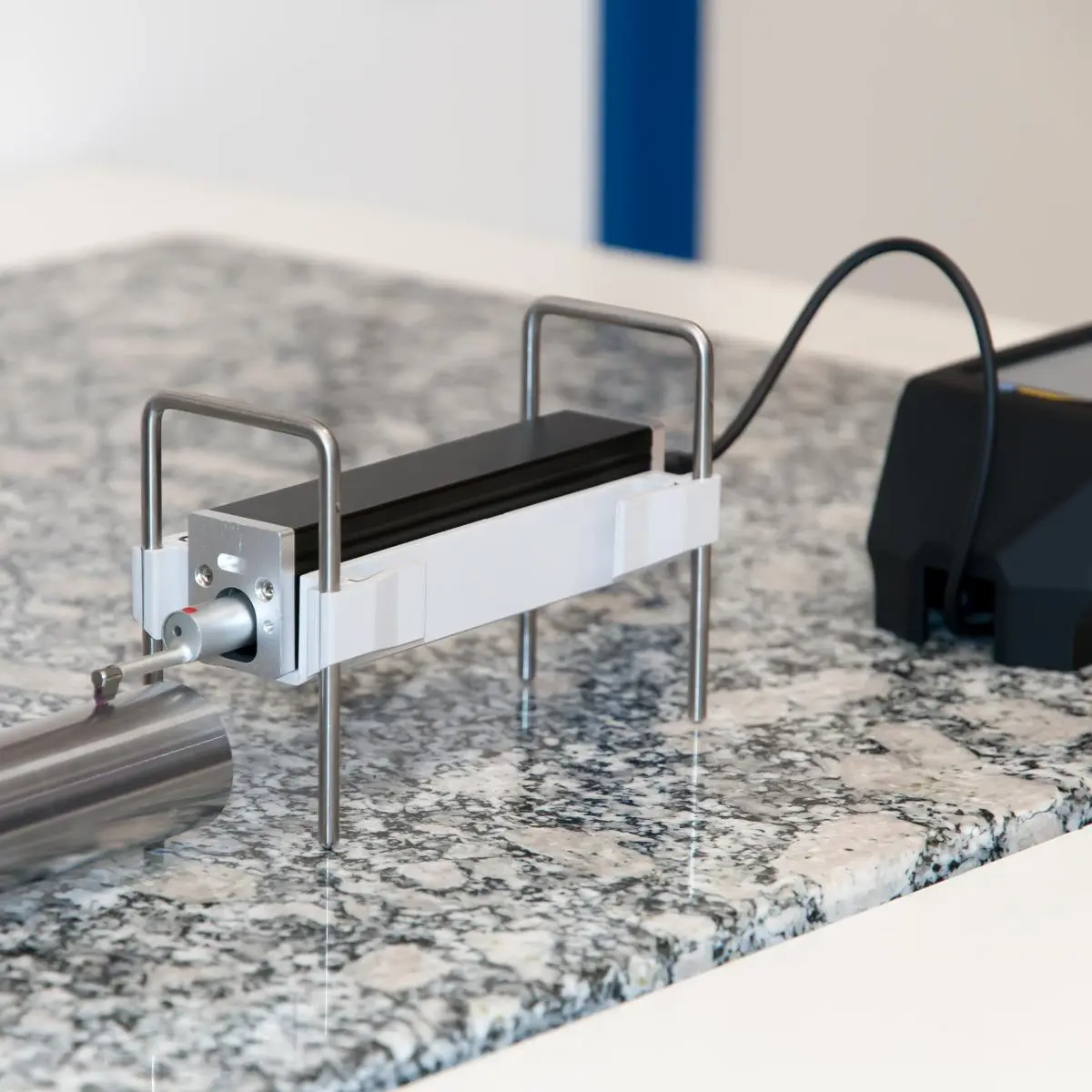

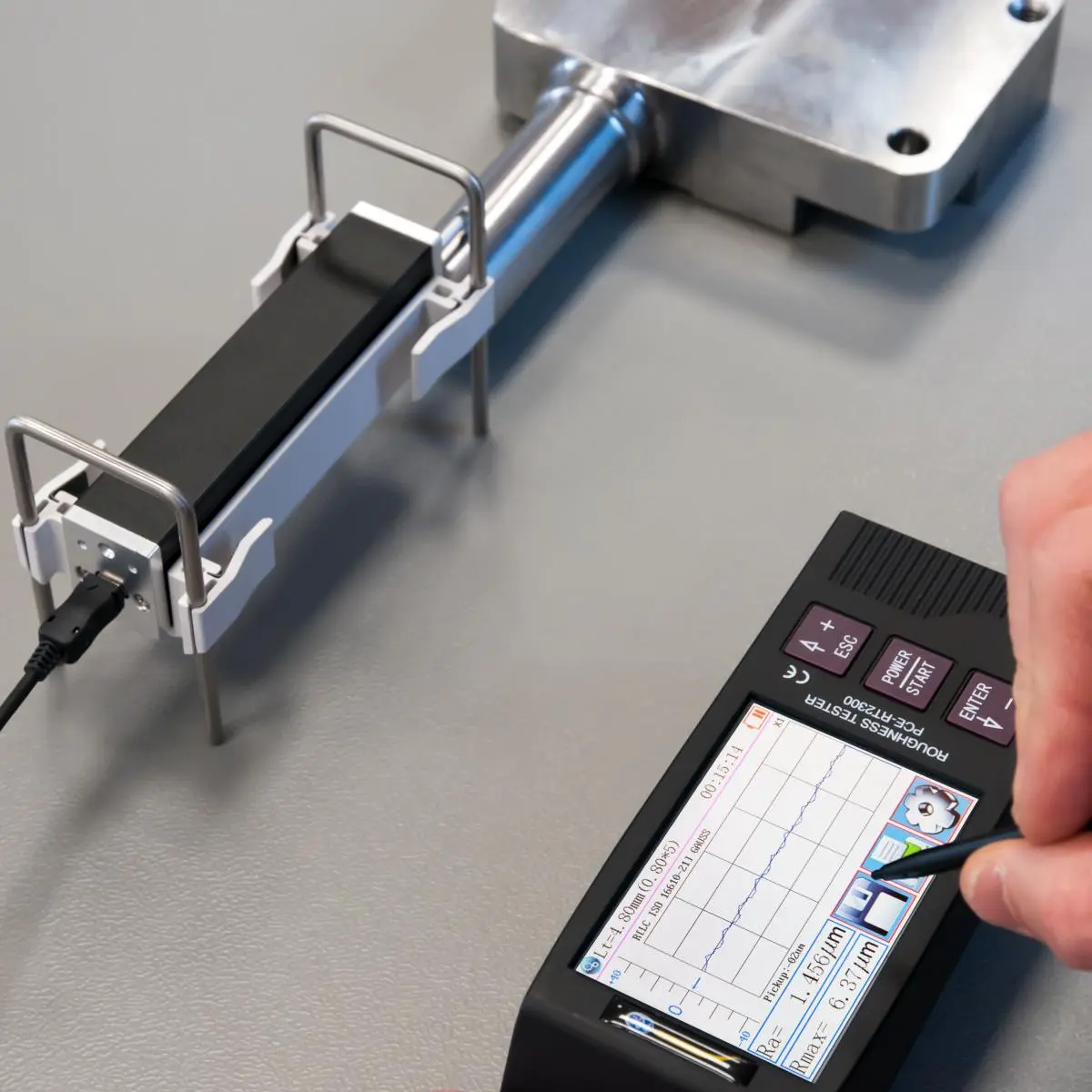

Der abnehmbare Motorschlitten ist mit einem Kabel mit der Haupteinheit vom Rauheitsmessgerät verbunden. Im Motorschlitten ist der Diamanttaster verbaut. Dieser drückt mit einer maximalen Kraft von 4 mN auf die Oberfläche von der die Rauhigkeit gemessen werden soll. Der Rauheitsmesser misst nach den gültigen ISO, ANSI und JIS Standards für Rauhigkeitsmessgeräte.

Wissenswertes zum Rauheitsmessgerät

Rz = gemittelte Rautiefe
Die gemittelte Rautiefe Rz ist das arithmetische Mittel aus den größten Einzelrautiefen mehrerer aneinandergrenzenden Einzelmessstrecken.

Ra = arithmetischer Mittenrauwert
Ra ist der allgemein anerkannte und international angewendete Rauheitsparameter. Er ist der arithmetische Mittelwert der absoluten Werte der Profilabweichungen innerhalb der Bezugsstrecke. Der gemessene Zahlenwert Ra ist immer kleiner als der auf dem gleichen Rauheitsprofil ermittelte Rz-Wert.

Rt = maximale Rautiefe
Die maximale Rautiefe Rt ist der Abstand zwischen dem höchsten und dem tiefsten Punkt der Messstrecke.

Rq = Quadratischer Mittenrauwert
Rq ist der quadratische Mittelwert aller Ordinatenwerte innerhalb der Einzelmessstrecke l. Rq entspricht der Bezeichnung RMS (Root Mean Square).

Merkmale

- Touchscreen
- Messung von sämtlichen Rauheitswerten
- Akku und Netzbetrieb
- verschiedene Filter einstellbar
- Diamanttestkopf
- abnehmbarer Motorschlitten

Spezifikation


Messbereich
320 µm
Genauigkeit± 10 %
Wiederholgenauigkeit± 7 %
Auflösung
± 20 µm: 0,01 µm
± 40 µm: 0,02 µm
± 80 µm: 0,04 µm

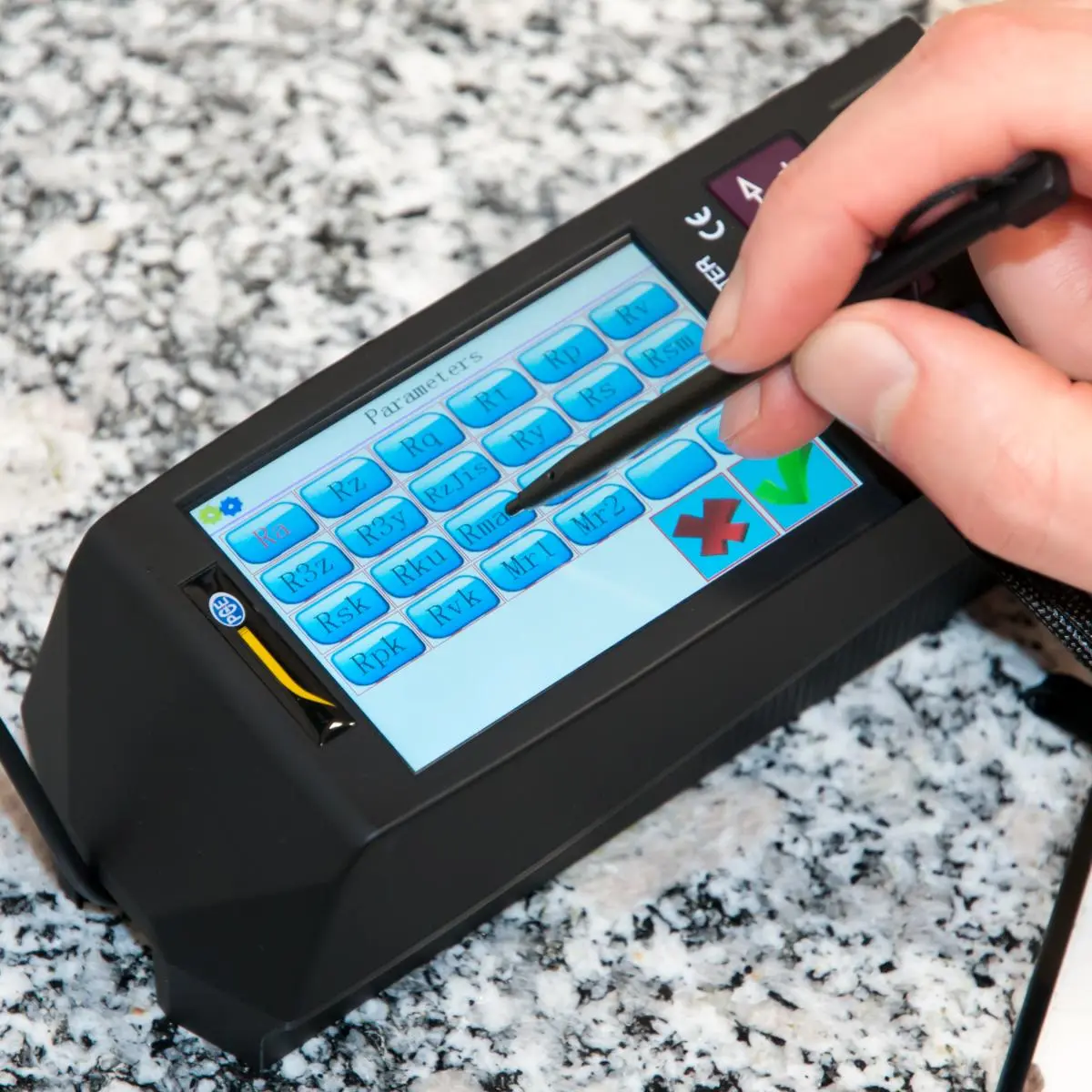

Messparameter Ra, Rz, Rq, Rt, Rc, Rp, Rv,R3z, R3y, Rz(JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2
MessstandardsISO4287, ANSI b46.1, DIN4768, JISb601

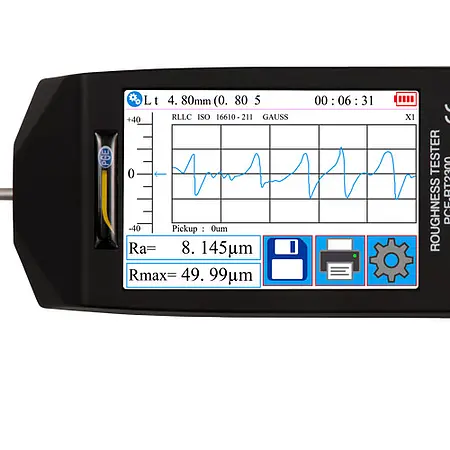

GrafikPrimärprofil (Rauheit + Welligkeit)
Rauheitsprofil (Rauheit)
Lade Kurven
MessfilterRC, PC-RC, Gaus, D-P
Messstrecke (Cut Off)0,25 mm, 0,8 mm, 2,5 mm
Messlänge1 ... 5 * Messstrecke
max. 17,5 mm (inkl. Vor- und Nachlauf)
SensorDiamanttastspitze 90°
5 µm
Anpresskraft Sensor< 4 mN
Vorschubgeschwindigkeit   0,25 mm: 0,135 mm/s
0,8 mm: 0,5 mm/s
2,5 mm: 1 mm/s
Display 3,5" LC-Display
Spannungsversorgung 3,7 V LiIon Akku
5 V / 800 mA USB Netzteil
Betriebsdauer 50 h
Betriebsbedingungen -20 ... 40 °C / max. 90 % r.F.
Lagerbedingungen -40 ... 60 °C / max. 90 % r.F.
Abmessungen Haupteinheit: 158 x 55 x 52 mm
Motoreinheit: 115 x 23 x 27 mm
Gewicht ca. 500 g


Lieferumfang

1 x Materialprüfgerät PCE-RT 2300
1 x Mikrotaster
1 x abnehmbare Motoreinheit

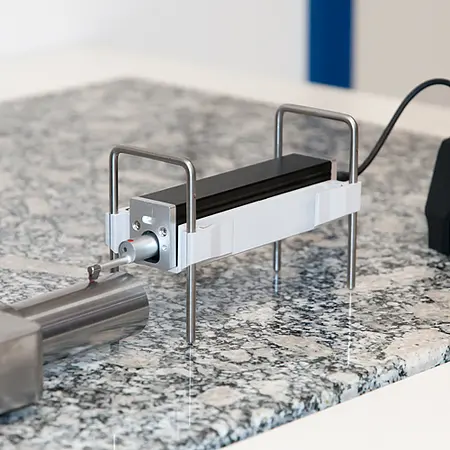

1 x Stativ für Motoreinheit
2 x Verbindungskabel für Motoreinheit
1 x Ladegerät
1 x Schnittstellenkabel
1 x Transportkoffer
1 x  Anleitung
