Best.Nr.: PCE-OC 15

Multimeter / TRMS Multimeter PCE-OC 15

94,90 €
112,93 €
:
4250348736116
PCE-OC 15
Preis netto exkl. MwSt. zzgl. Versand ab 0,00 € netto, (0,00 € brutto). Versandkosten abhängig von Zahlungsart
Lieferzeit: 1 - 2 Werktage

Beschreibung

Multimeter / TRMS Multimeter / integriertes Multimeter / Spannung / Strom / Frequenz / Widerstand / Temperatur / Kapazität / Diodentest / Durchgangstest

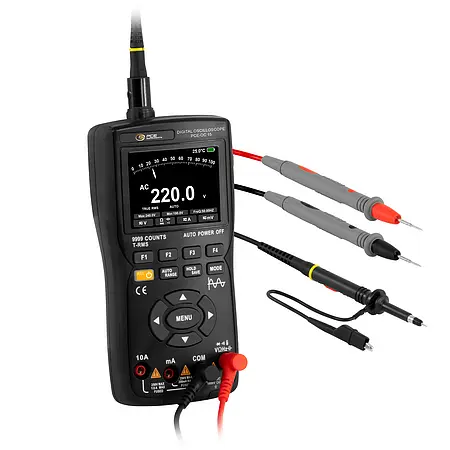

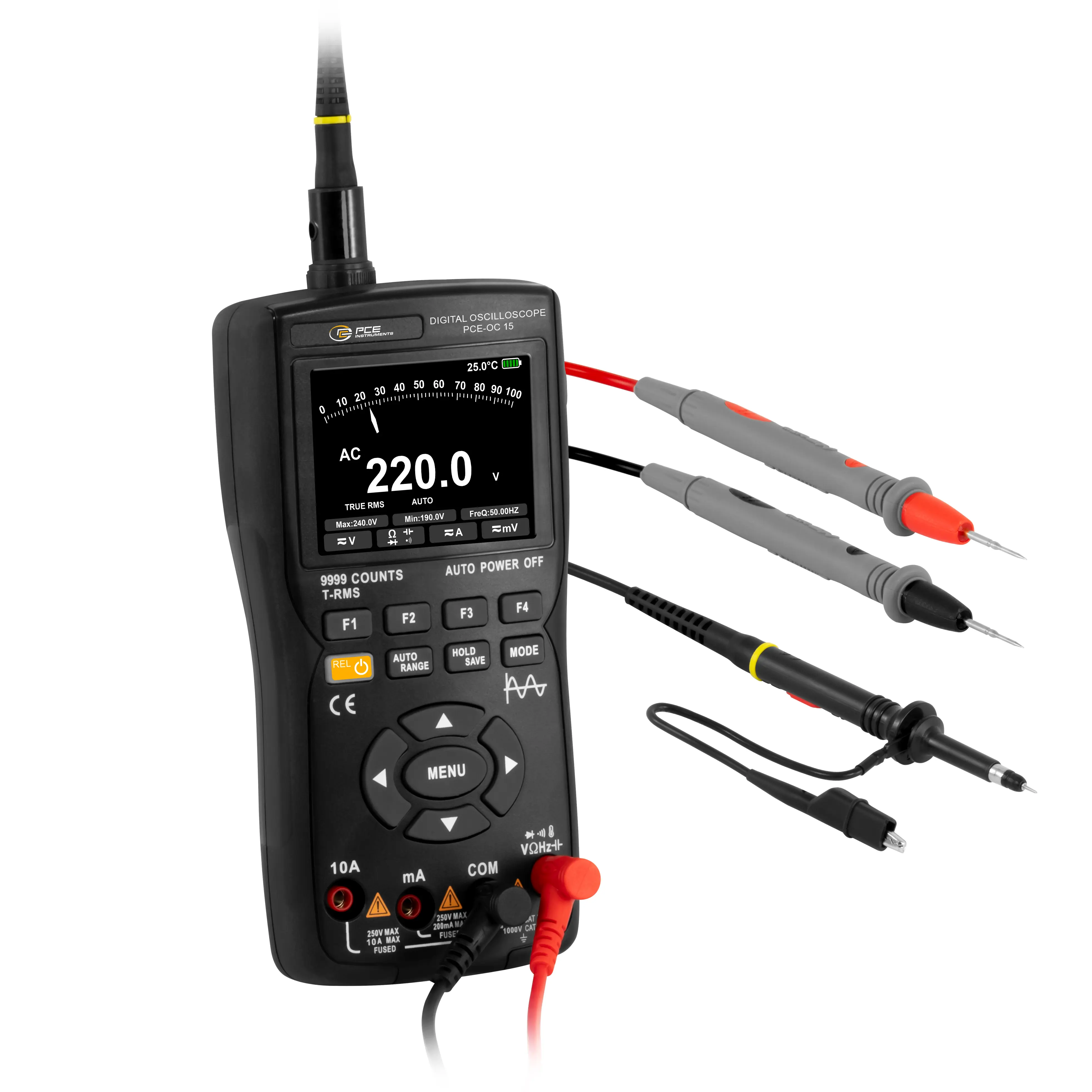

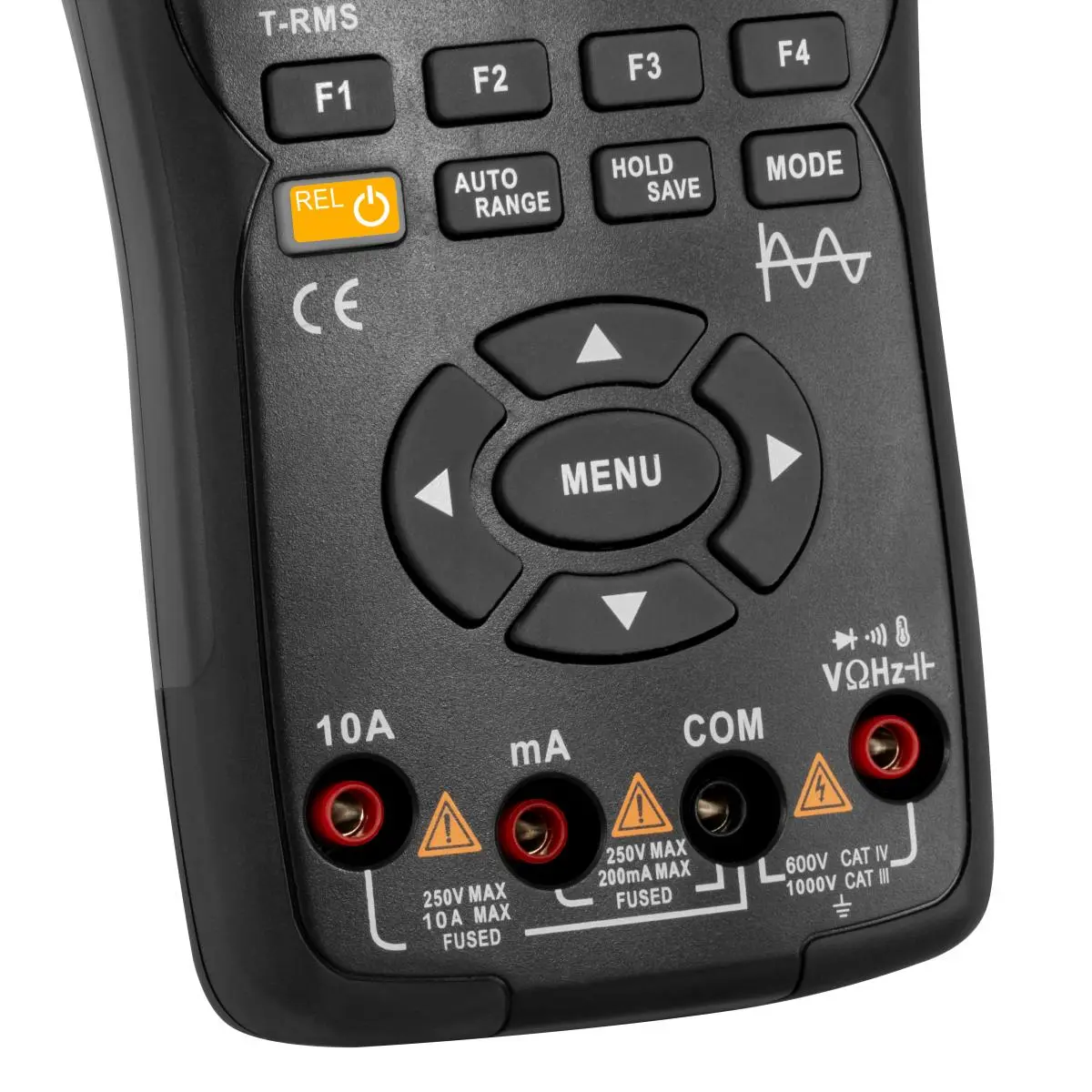

Das Multimeter / TRMS Multimeter wurde für den praktischen und mobilen Einsatz entwickelt und ist durch seine vielfältigen Messfunktionen universell einsetzbar. Unser Multimeter / TRMS Multimeter misst zuverlässig Spannung, Strom, Frequenz, Widerstand, Temperatur, Kapazität und bietet einen Dioden- und Durchgangstest. Die MODE-Taste ermöglicht ein einfaches Umschalten zwischen Digital-Multimeter- und Multimeter / TRMS Multimeter-Modus. Mit einer Bandbreite von 10 MHz und einer schnellen Abtastrate von 48 MSa/s gewährleistet es eine präzise und schnelle Datenerfassung.

Das Gerät unterstützt die Speicherung von Wellenformdaten, die als Bilder exportiert und auf einen PC übertragen werden können. Eine LED-Hintergrundbeleuchtung mit einstellbarer Helligkeit und Abschaltzeit sowie Multifunktionstasten erleichtern dem Anwender die Bedienung. Mit einem wiederaufladbaren Akku über die Typ-C-Schnittstelle und einer langen Standby-Zeit ist das Multimeter / TRMS Multimeter-Multimeter ideal für lange Arbeitszeiten geeignet, während die Messwerte dreimal pro Sekunde aktualisiert werden, um stets aktuelle Daten zu liefern. Das Hand-Multimeter / TRMS Multimeter-Multimeter ist ein idealer Begleiter für den Servicetechniker vor Ort oder auch in jeder Elektrowerkstatt.


Merkmale

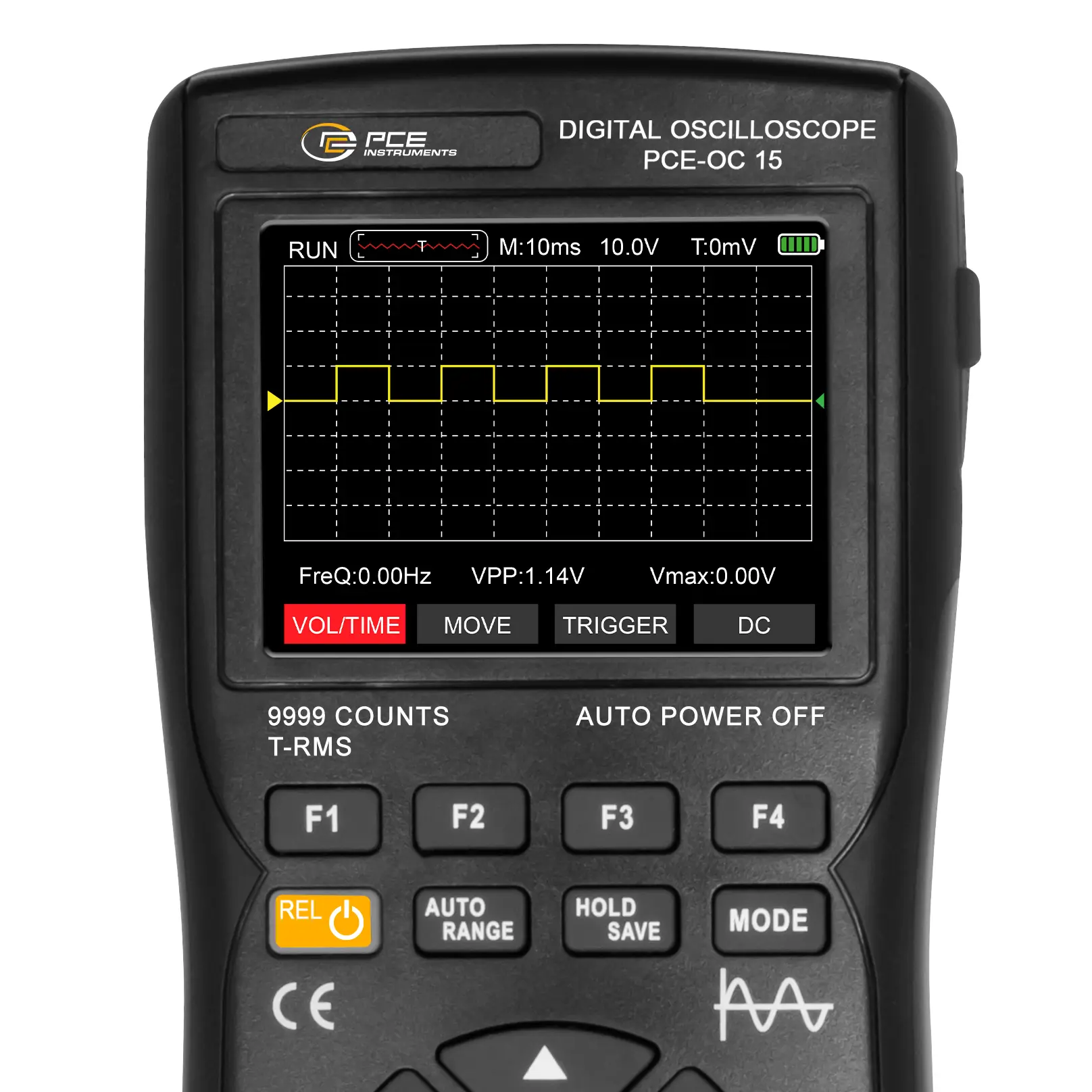

- Multimeter mit Oszilloskop-Funktionen
- Bandbreite 10 MHz
- Abtastrate bis 48 MSa/s

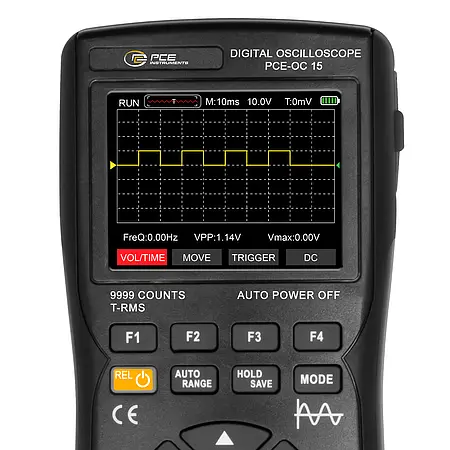

- LC-Display mit 4 Helligkeitsstufen
- Auto-Messbereichswahl

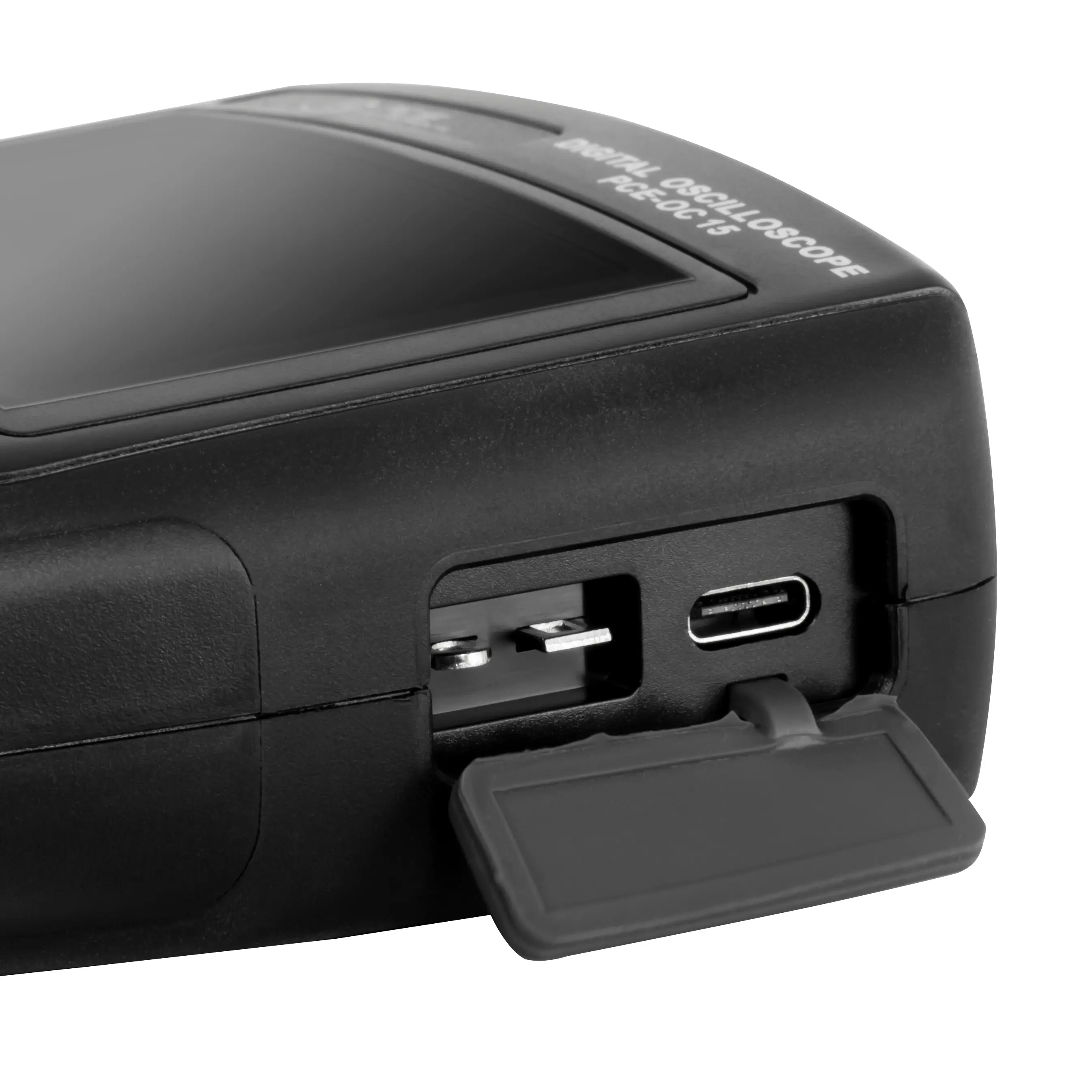

- USB-C Schnittstelle

Spezifikation

Gleichspannung DC
Messbereich  0 ... 9,999 mV
Auflösung  0,001 mV
Genauigkeit  ±(0,5 % v.Mw.+3 Digits)

Gleichspannung DC
Messbereich  10 ... 99,99 mV
Auflösung  0,01 mV
Genauigkeit  ±(0,5 % v.Mw.+3 Digits)

Gleichspannung DC
Messbereich  100 ... 999,9 mV
Auflösung  0,1 mV
Genauigkeit  ±(0,5 % v.Mw.+3 Digits)

Gleichspannung DC
Messbereich  1 ... 9,999 V
Auflösung  0,001 V
Genauigkeit  ±(0,5 % v.Mw.+3 Digits)

Gleichspannung DC
Messbereich  10 ... 99,99 V
Auflösung  0,01 V
Genauigkeit  ±(0,5 % v.Mw.+3 Digits)

Gleichspannung DC
Messbereich  100 ... 999,9 V
Auflösung  0,1 V
Genauigkeit  ±(0,5 % v.Mw.+3 Digits)

Gleichstrom DC
Messbereich  0 ... 9999 µA
Auflösung  1 µA
Genauigkeit  ±(0,8 % v.Mw.+3 Digits)

Gleichstrom DC
Messbereich  10 ... 99,99 mA
Auflösung  0,01 mA
Genauigkeit  ±(0,8 % v.Mw.+3 Digits)

Gleichstrom DC
Messbereich  100 ... 999,9 mA
Auflösung  0,1 mA
Genauigkeit  ±(1 % v.Mw.+3 Digits)

Gleichstrom DC
Messbereich  1 ... 9,999 A
Auflösung  0,001 A
Genauigkeit  ±(1 % v.Mw.+3 Digits)

Kapazität
Messbereich  0 ... 9,999 nF
Auflösung  0,001 nF
Genauigkeit  ±(5 % v.Mw.+20 Digits)

Kapazität
Messbereich  10 ... 99,99 nF
Auflösung  0,01 nF
Genauigkeit  ±(2 % v.Mw.+5 Digits)

Kapazität
Messbereich  100 ... 999,9 nF
Auflösung  0,1 nF
Genauigkeit  ±(2 % v.Mw.+5 Digits)

Kapazität
Messbereich  1 ... 9,999 µF
Auflösung  0,001 µF
Genauigkeit  ±(2 % v.Mw.+5 Digits)

Kapazität
Messbereich  10 ... 99,99 µF
Auflösung  0,01 µF
Genauigkeit  ±(2 % v.Mw.+5 Digits)

Kapazität
Messbereich  100 ... 999,9 µF
Auflösung  0,1 µF
Genauigkeit  ±(5 % v.Mw.+5 Digits)

Kapazität
Messbereich  1 ... 9,999 mF
Auflösung  0,001 mF
Genauigkeit  ±(5 % v.Mw.+5 Digits)

Kapazität
Messbereich  10 ... 99,99 mF
Auflösung  0,01 mF
Genauigkeit  ±(5 % v.Mw.+5 Digits)

Wechselspannung AC
Messbereich  0 ... 9,999 mV
Auflösung  0,001 mV
Genauigkeit  ±(1 % v.Mw.+3 Digits)
Frequenzbereich  40 ... 1000 Hz

Wechselspannung AC
Messbereich  10 ... 99,99 mV
Auflösung  0,01 mV
Genauigkeit  ±(1 % v.Mw.+3 Digits)
Frequenzbereich  40 ... 1000 Hz

Wechselspannung AC
Messbereich  100 ... 999,9 mV
Auflösung  0,1 mV
Genauigkeit  ±(1 % v.Mw.+3 Digits)
Frequenzbereich  40 ... 1000 Hz

Wechselspannung AC
Messbereich  1 ... 9,999 V
Auflösung  0,001 V
Genauigkeit  ±(1 % v.Mw.+3 Digits)
Frequenzbereich  40 ... 1000 Hz

Wechselspannung AC
Messbereich  10 ... 99,99 V
Auflösung  0,01 V
Genauigkeit  ±(1 % v.Mw.+3 Digits)
Frequenzbereich  40 ... 1000 Hz

Wechselspannung AC
Messbereich  100 ... 750 V
Auflösung  0,1 V
Genauigkeit  ±(1 % v.Mw.+3 Digits)
Frequenzbereich  40 ... 1000 Hz

Wechselstrom AC
Messbereich  0 ... 9999 µA
Auflösung  1 µA
Genauigkeit  ±(1 % v.Mw.+3 Digits)
Frequenzbereich  40 ... 1000 Hz

Wechselstrom AC
Messbereich  10 ... 99,99 mA
Auflösung  0,01 mA
Genauigkeit  ±(1 % v.Mw.+3 Digits)
Frequenzbereich  40 ... 1000 Hz

Wechselstrom AC
Messbereich  100 ... 999,9 mA
Auflösung  0,1 mA
Genauigkeit  ±(1,2 % v.Mw.+3 Digits)
Frequenzbereich  40 ... 1000 Hz

Wechselstrom AC
Messbereich  1 ... 9,999 A
Auflösung  0,001 A
Genauigkeit  ±(1,2 % v.Mw.+3 Digits)
Frequenzbereich  40 ... 1000 Hz

Widerstand
Messbereich  0 ... 99,99 Ω
Auflösung  0,01 Ω
Genauigkeit  ±(1 % v.Mw.+3 Digits)

Widerstand
Messbereich  100 ... 999,9 Ω
Auflösung  0,1 Ω
Genauigkeit  ±(0,5 % v.Mw.+3 Digits)

Widerstand
Messbereich  1000 Ω ... 9,999 kΩ
Auflösung  0,001 kΩ
Genauigkeit  ±(0,5 % v.Mw.+3 Digits)

Widerstand
Messbereich  10 ... 99,99 kΩ
Auflösung  0,01 kΩ
Genauigkeit  ±(0,5 % v.Mw.+3 Digits)

Widerstand
Messbereich  100 ... 999,9 kΩ
Auflösung  0,1 kΩ
Genauigkeit  ±(0,5 % v.Mw.+3 Digits)

Widerstand
Messbereich  1000 kΩ ... 9,999 M Ω
Auflösung  0,001 mΩ
Genauigkeit  ±(1,5 % v.Mw.+3 Digits)

Widerstand
Messbereich  10 ... 99,99 M Ω
Auflösung  0,01 mΩ
Genauigkeit  ±(3 % v.Mw.+5 Digits)

Frequenz
Messbereich  0 ... 99,99 Hz
Auflösung  0,01 Hz
Genauigkeit  ±(0,1 % v.Mw.+2 Digits)

Frequenz
Messbereich  100 ... 999,9 Hz
Auflösung  0,1 Hz
Genauigkeit  ±(0,1 % v.Mw.+2 Digits)

Frequenz
Messbereich  1000 Hz ... 9,999 kHz
Auflösung  0,001 kHz
Genauigkeit  ±(0,1 % v.Mw.+2 Digits)

Frequenz
Messbereich  10 ... 99,99 kHz
Auflösung  0,01 kHz
Genauigkeit  ±(0,1 % v.Mw.+2 Digits)

Frequenz
Messbereich  100 ... 999,9 kHz
Auflösung  0,1 kHz
Genauigkeit  ±(0,1 % v.Mw.+2 Digits)

Temperatur
Messbereich  -20 ... +1000 °C
Auflösung  1 °C
Genauigkeit  ±(2,5 % v.Mw.+5 Digits)

Temperatur
Messbereich  -4 ... +1832 °F
Auflösung  1 °F
Genauigkeit  ±(2,5 % v.Mw.+5 Digits)

Oszilloskop Spezifikationen
Anzahl Kanäle  1
Messfunktionen  Periode, Frequenz, Peak-Peak, MAX, MIN, Effektivwert
Samplingrate  48 MSa/s
Eingangsimpedanz  1 M Ω
Tastkopf-Faktoren  X1, X10
Max. Eingangsspannung  150 V
Samplingrate einstellbar  1,5 Sa/s ... 48 MSa/s
Zeitbasis  100 ns/div ... 20 s/div
Genauigkeit  20 ppm
Vertikale Sensitivität  20 mV/div ... 10 V/div
Anstiegszeit  10 ns
DC Gain Genauigkeit  ±3 %

Allgemeine technische Daten
Display Typ  LCD
Displaygröße  2,76 Zoll
Messrate  3 Hz
Speichermedium  Interner Speicher
Speicherkapazität  15 MB
Speicherinformationen  Screenshot bei Tastendruck

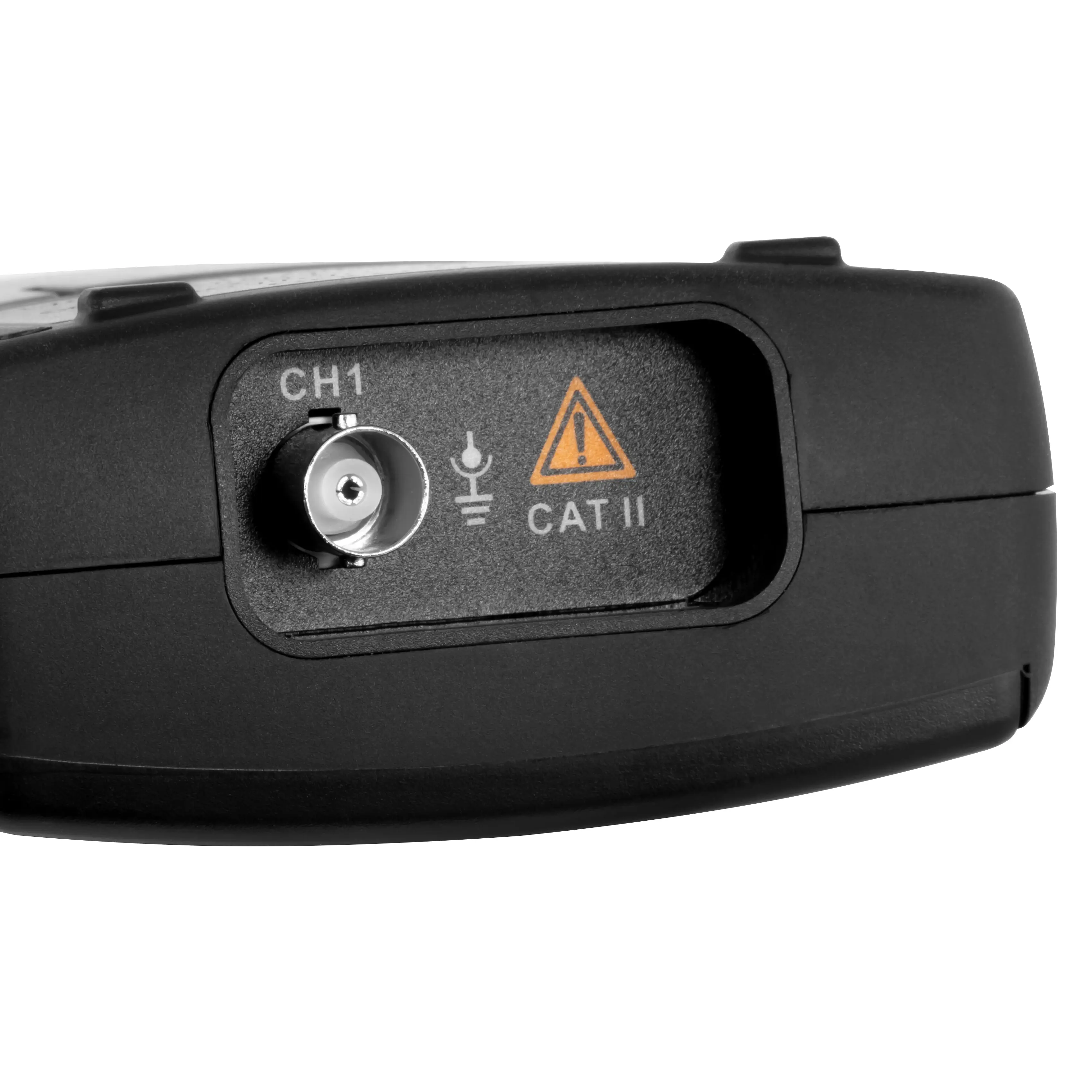

Schnittstelle  USB-C, BNC
Automatische Abschaltung von...bis  15 ... 120 min.
Automatische Abschaltung deaktivierbar  Ja
Sicherheitsstandard  CAT III 600 V, CAT II 1000 V
Sicherung(en)  Feinsicherung 10 A
Triggereingang  Modus: Auto, Normal, Single
Flanke: Steigend, Fallend
Menüsprache  Englisch (US), Chinesisch, Englisch (GB)
Schutzklasse (Gerät)  IP20
Spannungsversorgung  100 ... 240 V AC | 50/60 Hz
Gewicht  352 g
Betriebsbedingungen  0 ... 40 °C , 0 ... 75 % r. F.
Lagerbedingungen  -20 ... 60 °C , 0 ... 80 % r. F.
Akku/Batterie  1 x 3,7 V 18650 , Lithium
Kapazität  2000 mAh
Abmessungen ( L x B x H )  175 x 90 x 40 mm

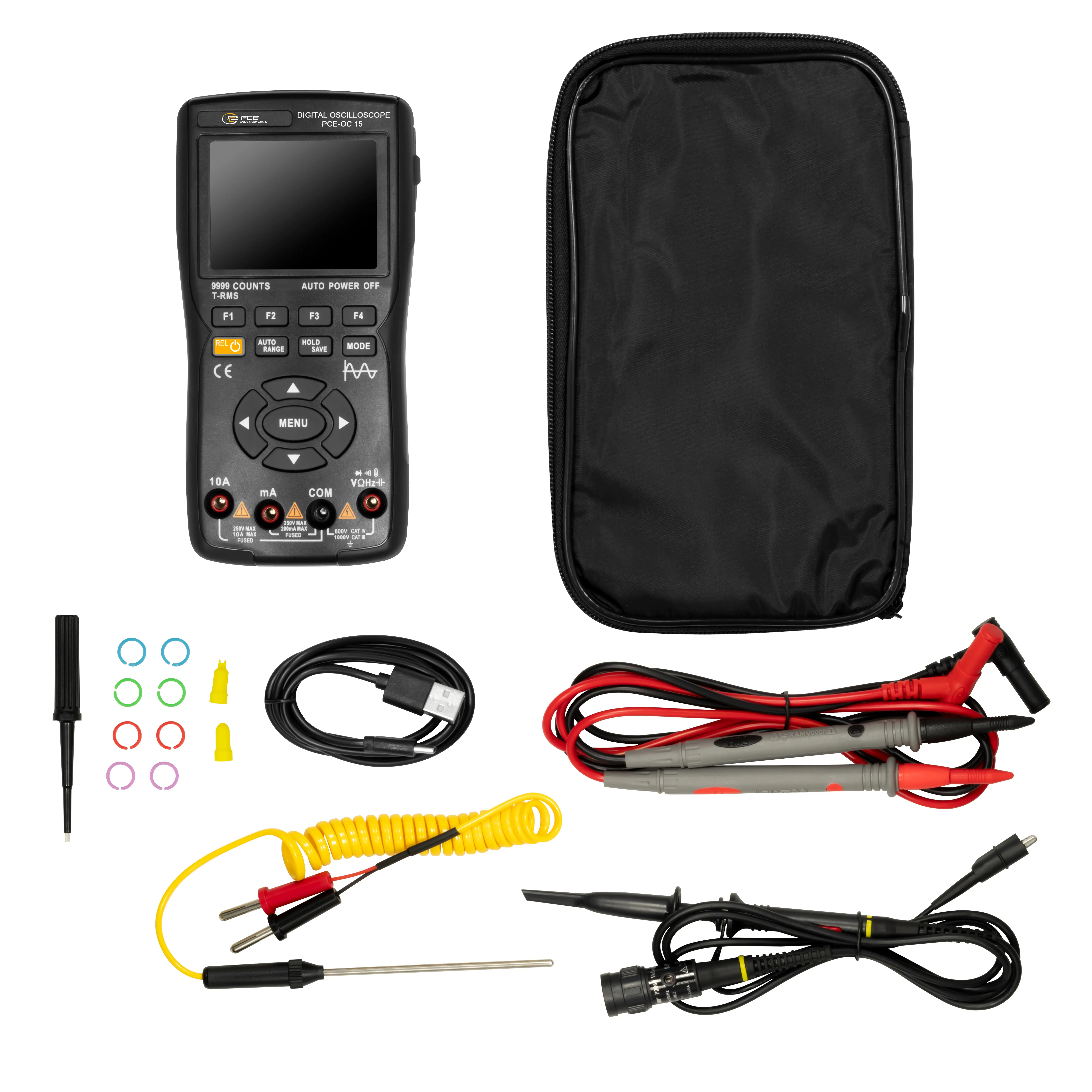

Lieferumfang

1 x Multimeter / TRMS Multimeter PCE-OC 15

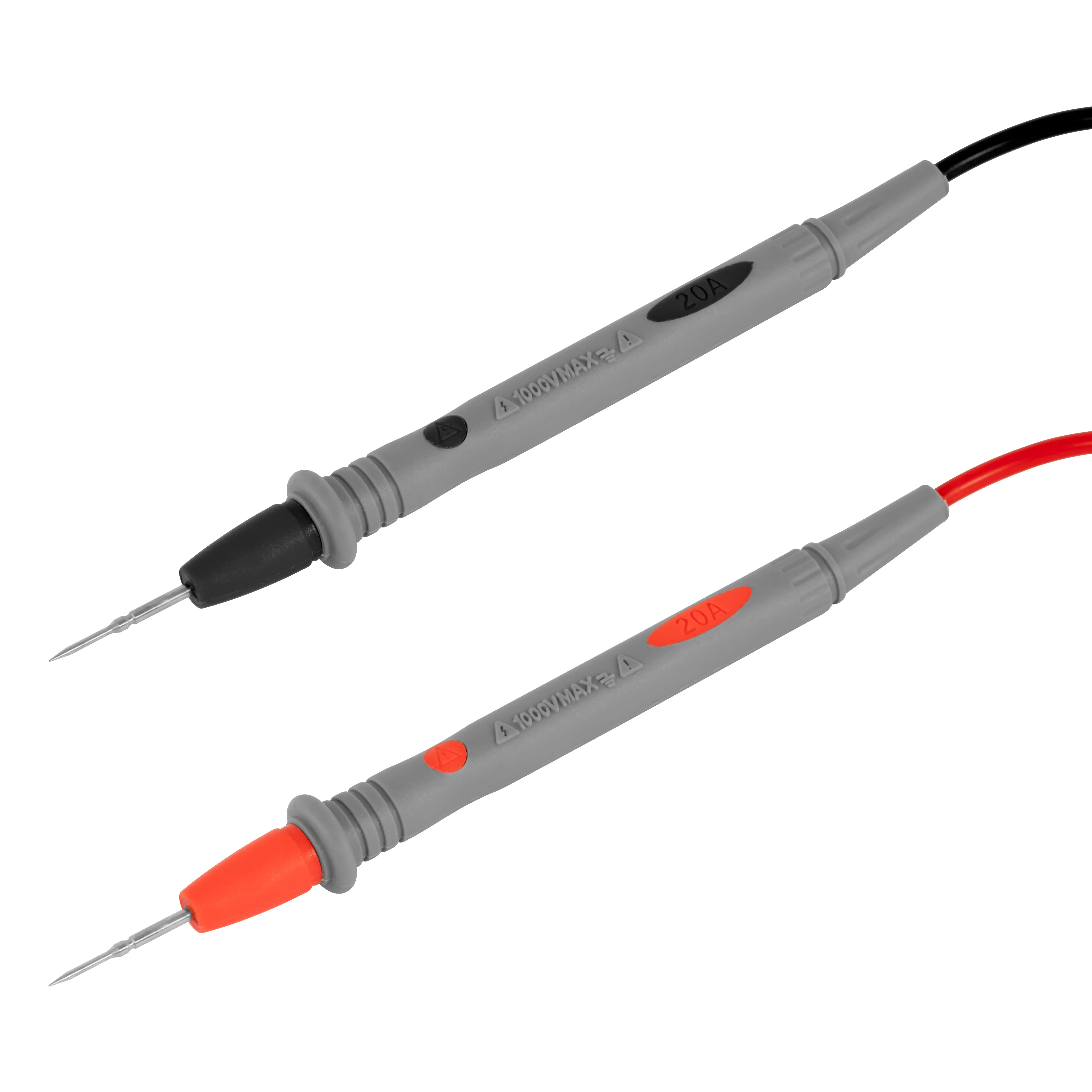

1 x Messleitungssatz

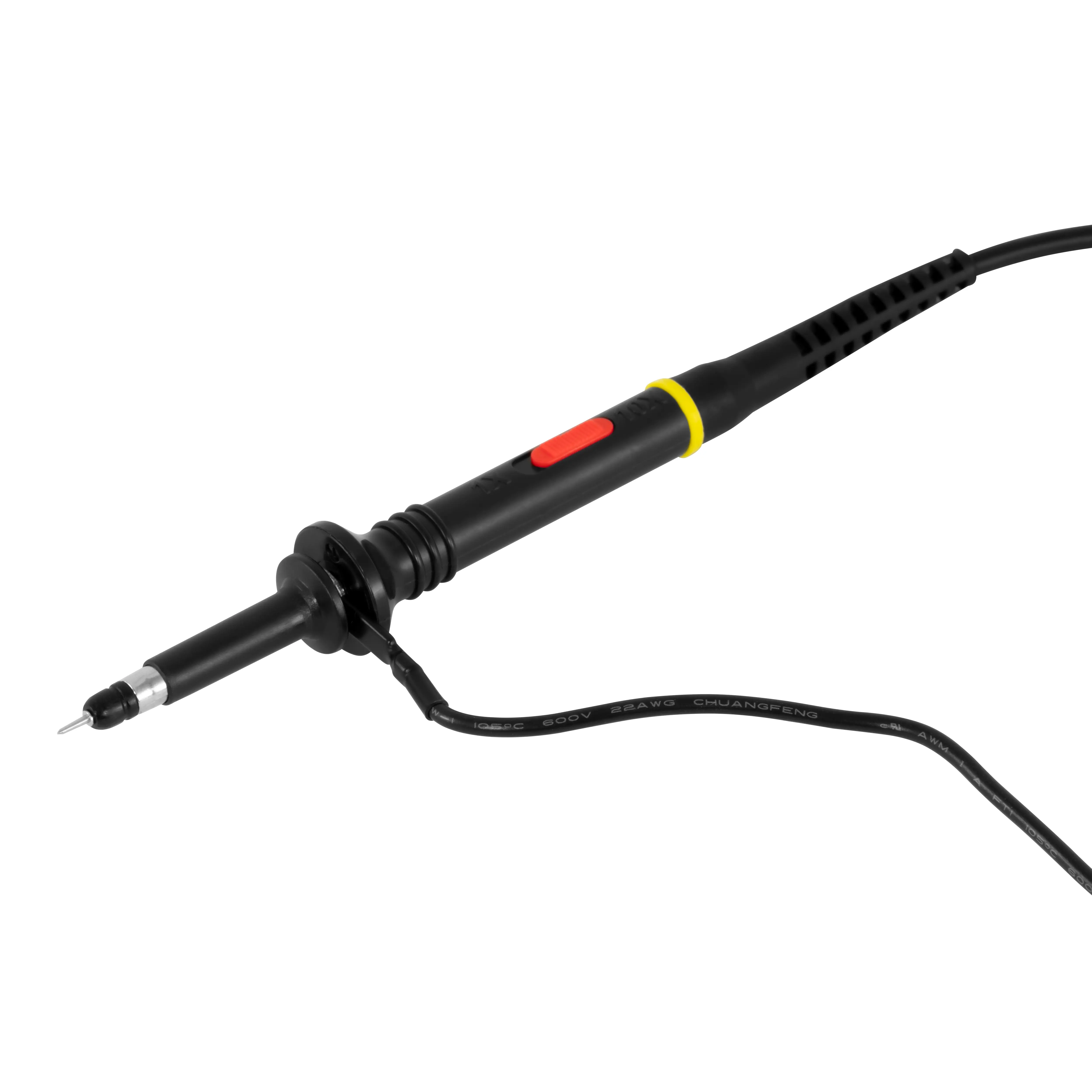

1 x Multimeter / TRMS Multimeter - Tastkopf

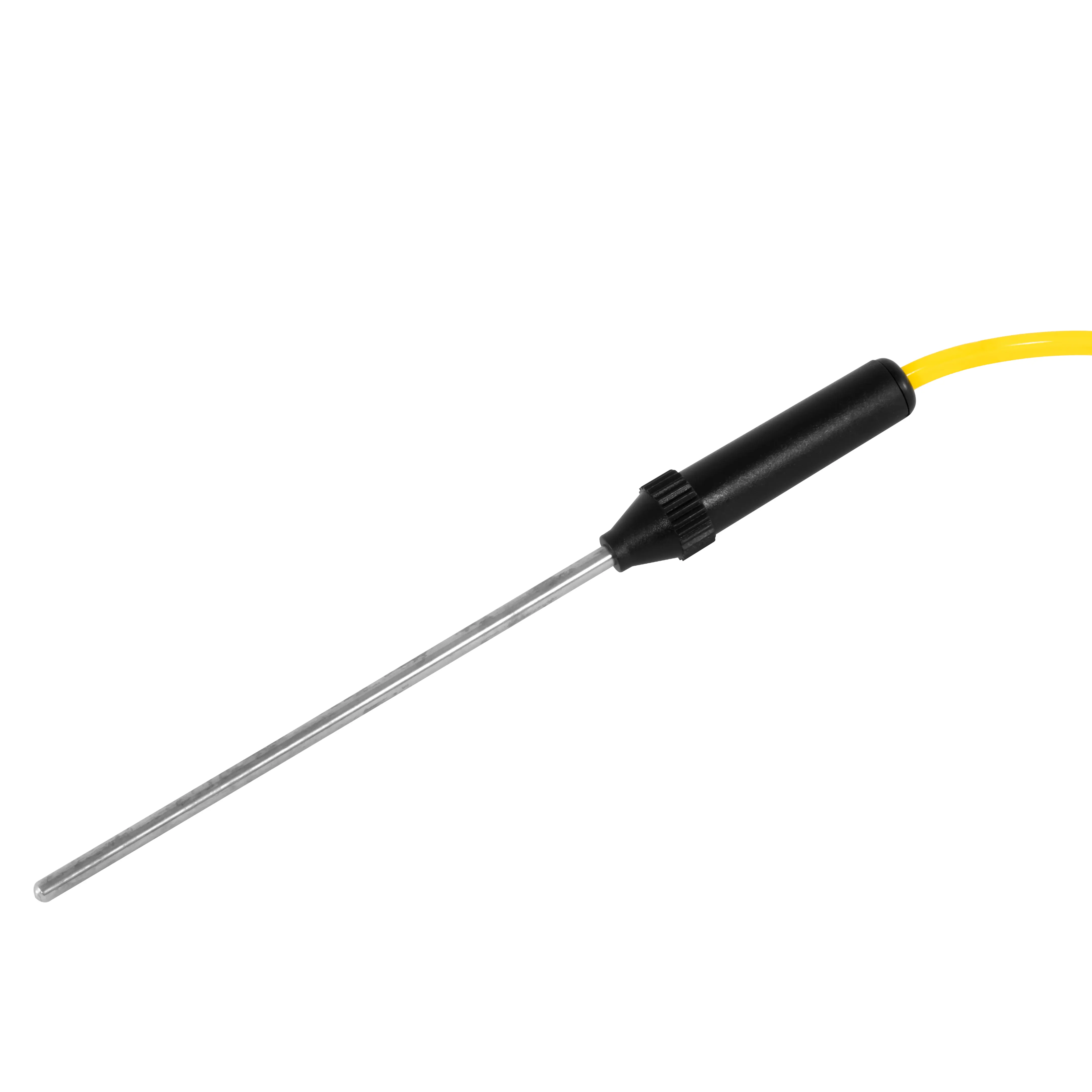

1 x Temperaturfühler
1 x USB-C Kabel
1 x Bedienungsanleitung
1 x Zubehör Tastkopf
