Netz - Analysegerät PCE-PA6000

Best.Nr.: PCE-PA6000

EAN: 4250348701152

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Zubehör

CAL-PCE-PA Kalibrierzertifikat für PCE-PA6000

462,90 €

PCE-PA-ADP-SCHUKO Leistungsadapter-Adapter

294,90 €

PCE-CA-502 Stromzangen-Adapter

156,90 €

NET-LUT Steckernetzteil 9V / 800mA

24,90 €

Adapter RS232-USB

32,90 €

Beschreibung

Universell verwendbarer Leistungsanalysator mit RS-232 Schnittstelle und
Auswertesoftware für die Leistungsanalyse von Verbrauchern

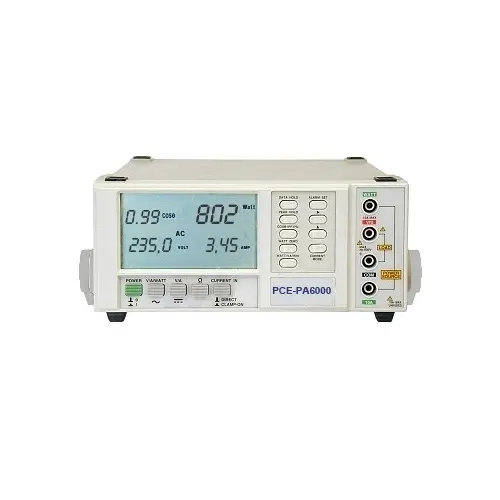

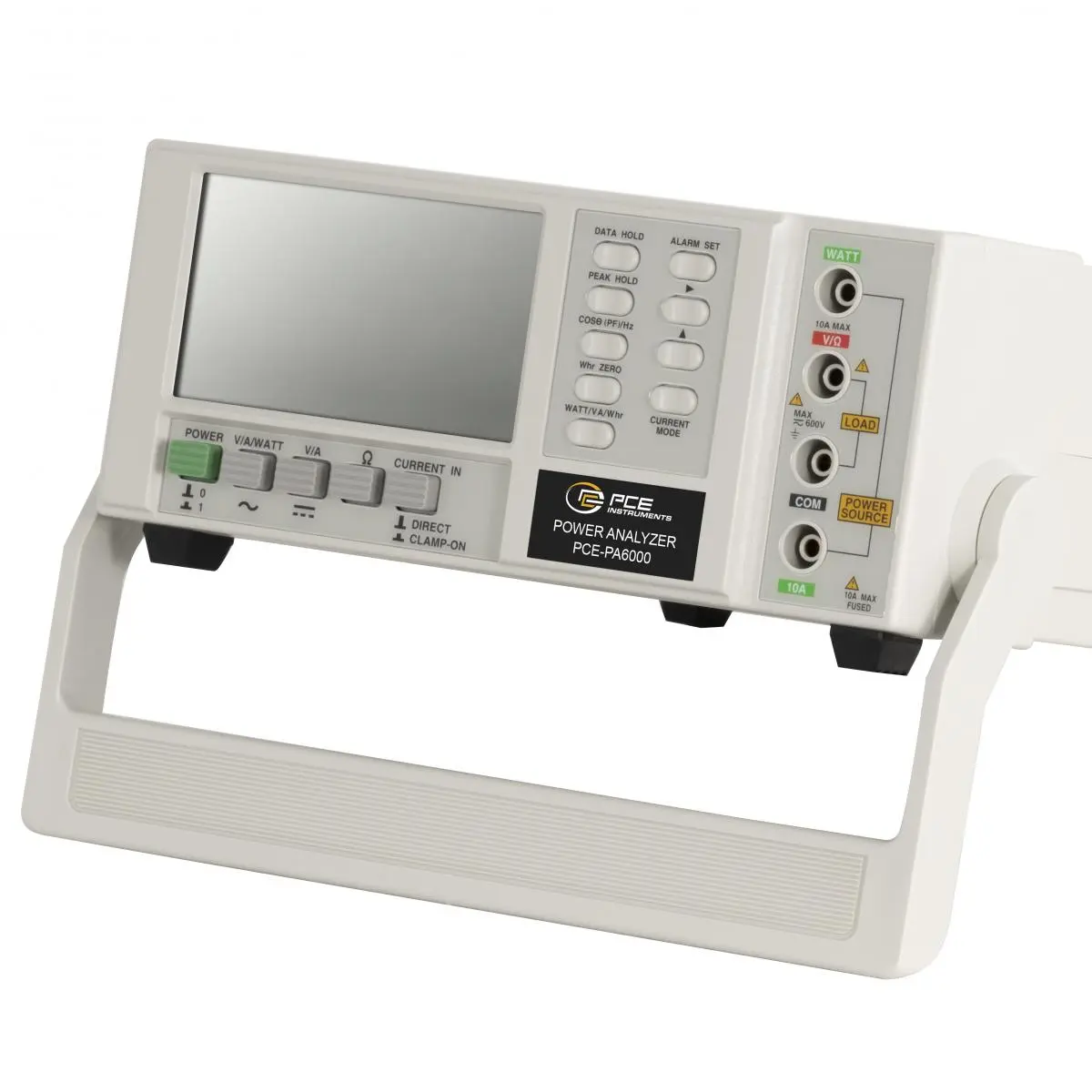

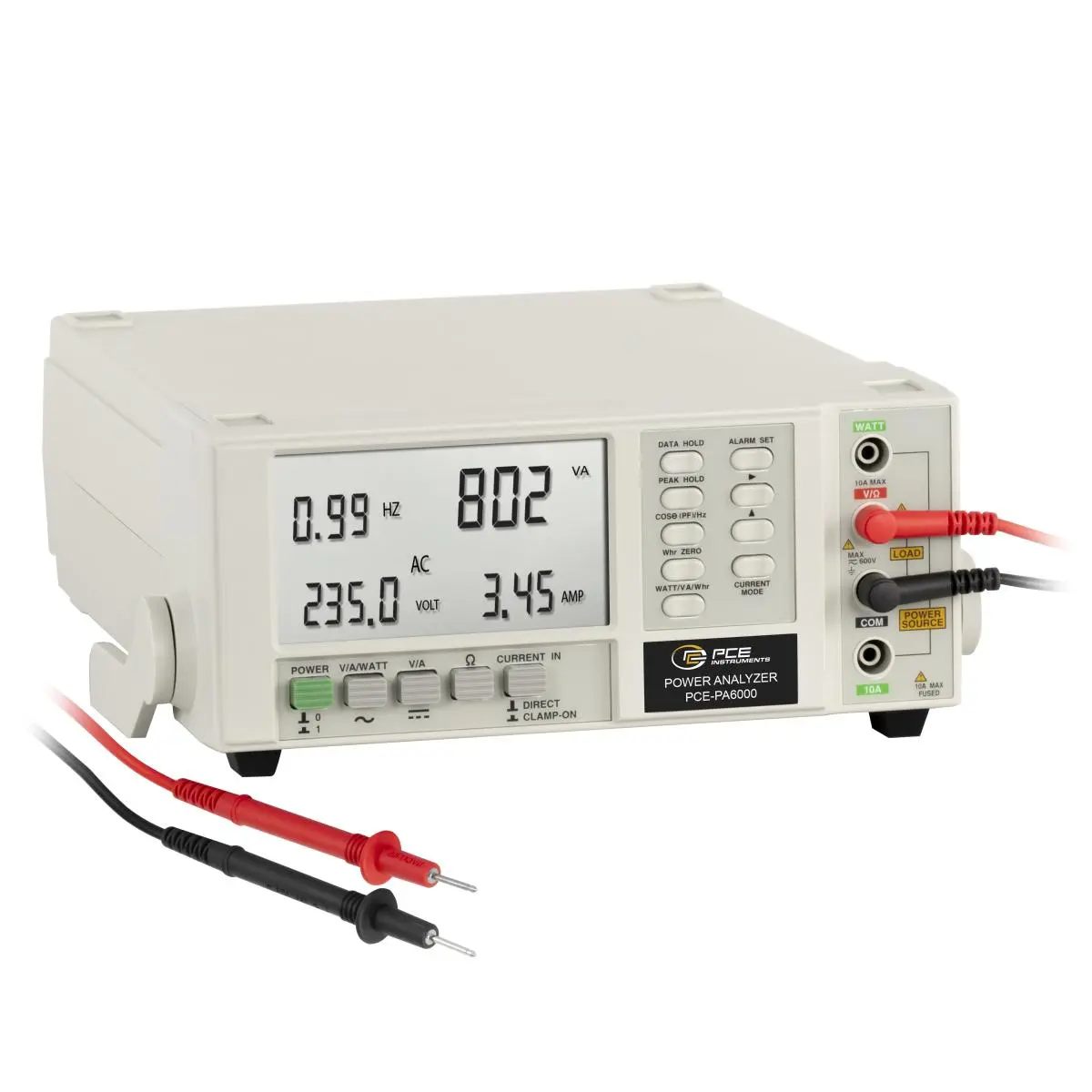

Der Leistungsanalysator PCE-PA6000 ist als Tischgerät oder portables Messgerät zur Messung von Wirkleistung, Scheinleistung, Leistungsfaktor, Energieverbrauch, Wechselspannung, Wechselstrom, Gleichspannung, Gleichstrom, Widerstand und Frequenz einsetzbar. Die Strom- / Leistungsmessung kann mit diesem Leistungsanalysator entweder direkt mit den mitgelieferten Prüfleitungen, oder indirekt über Strommesszangen erfolgen. Der Analysator bietet weiterhin die Möglichkeit, Industrie- Stromwandler mit einem Übersetzungsverhältnis von 100/5 A oder 1000/5A anzuschließen. Das große, gut ablesbare LCD-Display mit 93 x 52 mm stellt zeitgleich mehrere Messergebnisse dar, z.B. Watt, cos f, ACV, ACA. Über den optional lieferbaren Power-Adapter PCE-PA-ADP, können Verbraucher mit Schukostecker (bis 16 ACA) sehr einfach und sicher zur Messung und Analyse mit dem Leistungsanalysator verbunden werden. Das Messgerät verfügt über eine RS-232 Datenschnittstelle, und mit Hilfe der Analysesoftware können Sie die Daten auf einen PC übertragen, weiterverarbeiten und abspeichern. Somit ist es das ideale Gerät für den Einsatz in der Werkstatt oder zur Leistungsmessung und Fehlersuche an Verbrauchern vor Ort.

Merkmale

automatische Bereichswahl
Multimeterfunktion
Strommessung direkt und indirekt durch Stromwandler oder Stromzange möglich
Wirkleistungs- / Scheinleistungsmessung
Leistungsfaktormessung
Energieverbrauchsmessung (kWh)
Messwert- und Spitzenwert- Haltefunktion
High- / Low- Alarmfunktion
RS-232 Schnittstelle
Batteriebetrieb und Netzbetrieb möglich
Sicherheit: IEC-1010-1; CAT II 600 V

Poweradapter zum Leistungsanalysator PCE-PA6000

Die Abbildung zeigt den additional erhältlichen Power-Adapter PCE-PA-ADP

Software zum Leistungsanalysator PCE-PA6000

Eine weitere Darstellung der Software zum Leistungsanalysator PCE-PA6000

Die beiden Bilder zeigen die mitgelieferte Analysesoftware zum Leistungsanalysator. Vier Messwerte können gleichzeitig dargestellt werden und mittels der graphischen Anzeige lassen sich sehr schön Langzeitmessungen bewerkstelligen und zu einem späteren Zeitpunkt auswerten.

Spezifikation

Technische Spezifikation
Funktion	Messbereich ; Genauigkeit ; Auflösung
Wirkleistungs-Messung (AC, Echtwertleistung), direkte Messung	1 W ... 6 kW; 1 W; ±1,5 % + 5 dgt.
Wirkleistungs-Messung (AC, Echtwertleistung), über ext. Zangenadapter oder Stromwandler	1 W ... 999,9 kW; 1 W; ±1,5 % + 5 dgt.
Scheinleistungs-Messung (AC)	0,01 VA ... 9,999 kVA; 0,01 VA; ±2 % +2 dgt.
Leistungsfaktor (cos f)	0,00 ... 1,00; 0,01; ±1,5 % + 2 dgt.
KWh-Zähler	0,001 Wh ... 9999 kWh; 0,001 Wh; ±1 % + 1 dgt.
ACV / DCV	0,1 V ... 600 V; 0,1 / 1 V; ±1 % + 1 dgt. (101 ... 600V)
ACAeff/rms DCAeff/rms	direkt max. 10 A; 10 mA, mit induktivem Tastkopf max. 1000 A;1 A; ±1 % + 3 dgt.
ACA mit Zange	bis 2000 A (je nach Zange)
Frequenz	10,0 ... 999 Hz; 0,1 Hz; 1 % + 1 dgt.
Ohm	1 Ω ... 19,99 kΩ; 1 / 10 Ω; ±1 % +1 dgt.
Display	93 x 52 mm Multifunktions- LCD- Anzeige
Umgebungsbedingungen	max. 80 % relative Feuchtigkeit / 0 ... +50 °C
Spannungsversorgung	6 x 1,5 V AA Batterien oder Netzteil
Abmessungen (B x H x T)	280 x 210 x 90 mm
Gewicht	1600 g
Anwendungsbeispiele

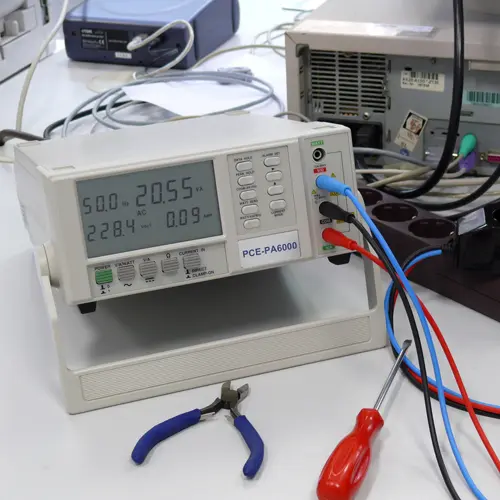

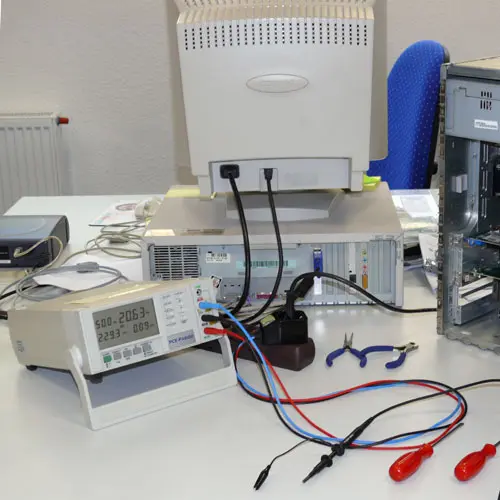

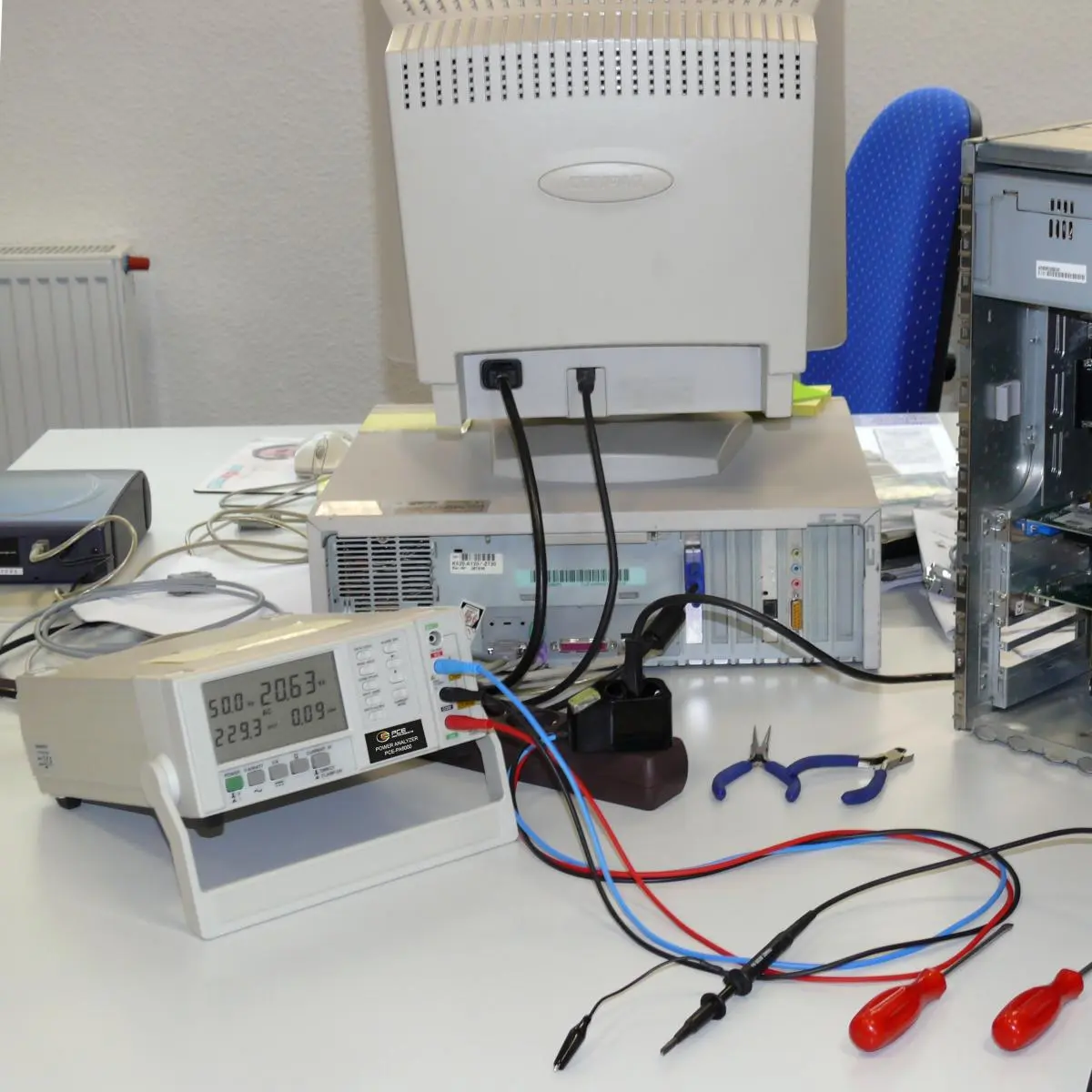

In der nebenstehenden Abbildung sehen Sie den Leistungsanalysator PCE-PA6000 im Einsatz in der Computer Instandsetzung. Bedingt durch die Verwendung des Poweradapters, lassen sich die Stromverbrauchs- und Leistungsmessungen ohne großen Verkabelungsaufwand bzw. Verdrahtungsaufwand schnell und sicher gegen Berüh- rungsspannungen durchführen.

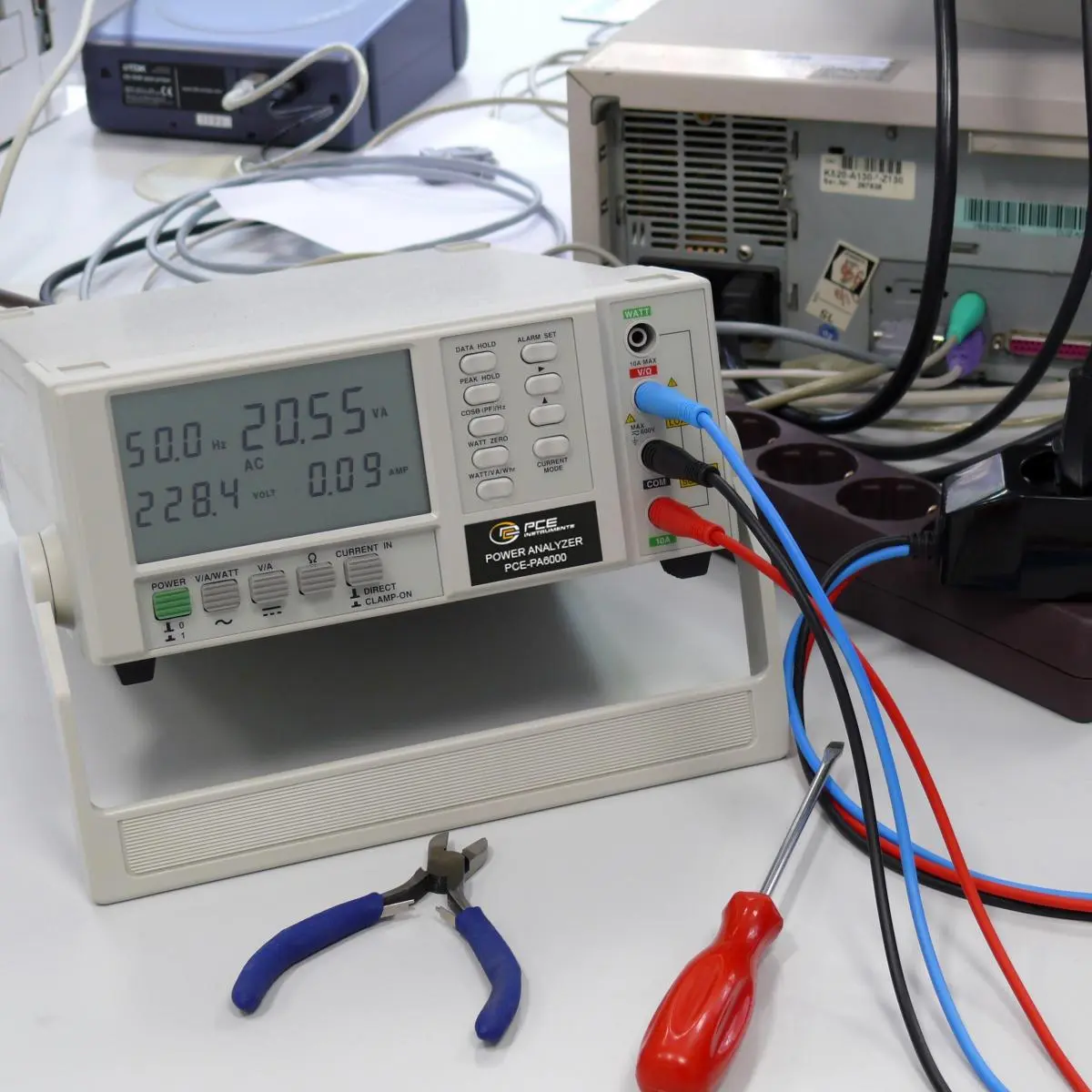

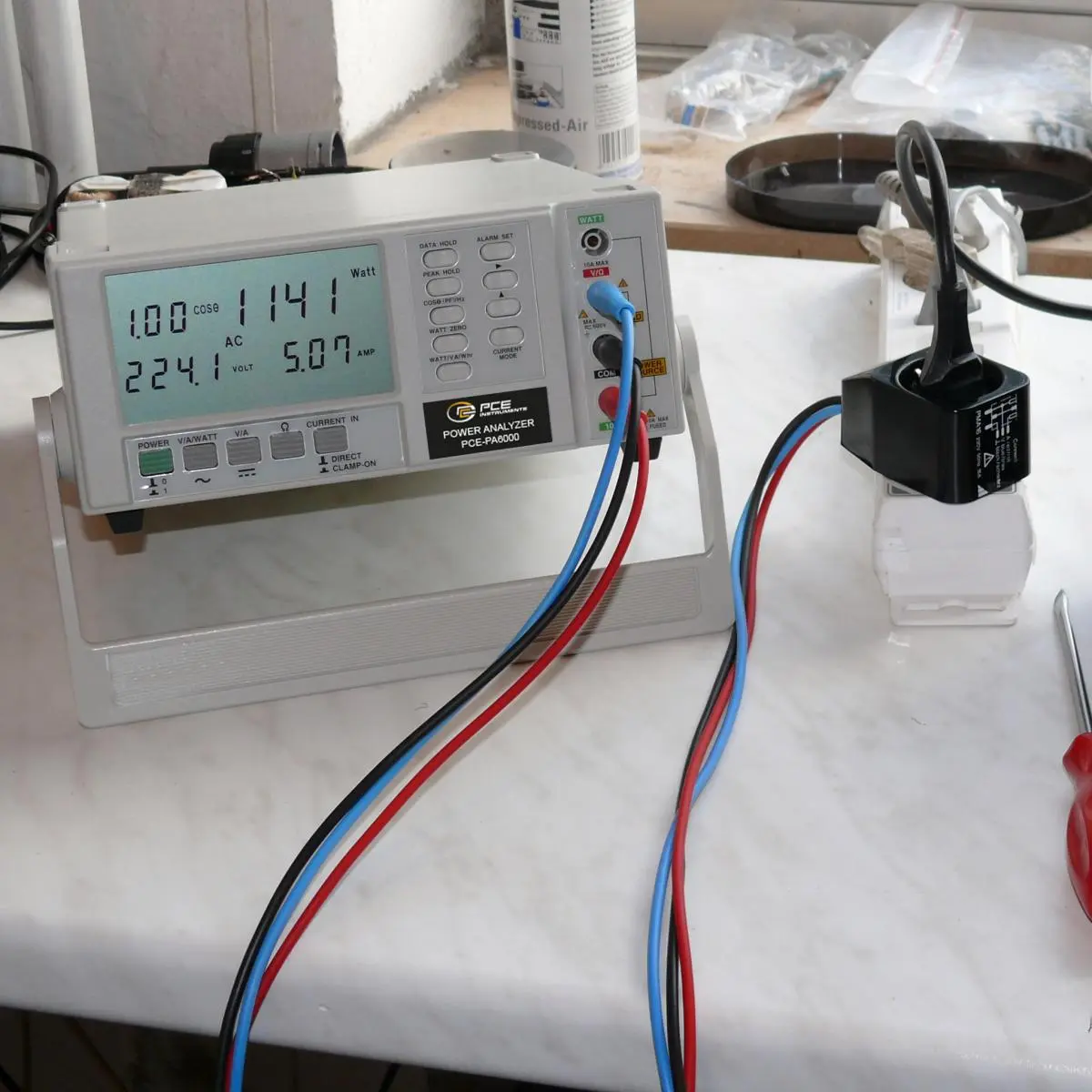

	Hier sehen Sie das sehr große und informative LCD-Display vom Leistungsanalysator. Es weren bis zu vier Messwerte gleichzeitig dargestellt. Die Art und Weise der Anzeige ändert sich, je nach Funktionsmodus. Weiterhin ist der optional lieferbare Poweradapter sehr schön zu sehen. Einfach den Adapter in die Steckdose stecken und den Verbraucher seinerseits mit Schukostecker und den Poweradapter verbinden.

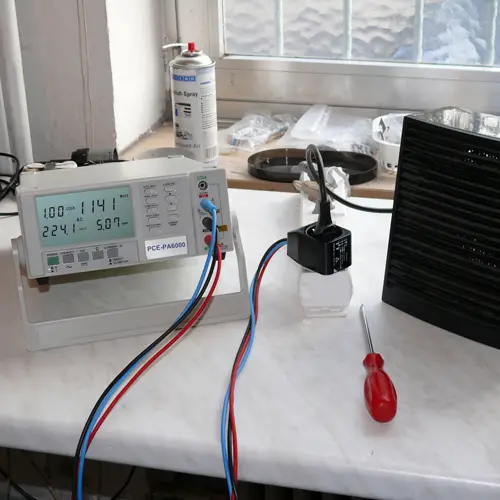

In dieser Anwendung wird die Heizleistung eines elektrischen Heizlüfters nach erfolgreicher Reparatur mit unseren Leistungsmesser PCE-PA6000 überprüft. Auch hier macht sich der Poweradapter sehr hilfreich bemerkbar. Einfachste Montage bei höchster Sicherheit, keine wie sonst üblich blanken Kabelenden weit und breit. Es können mit dem Leistungsanalysator alle Elektokleingeräte bis 16A direkt, wie auch Großverbraucher (mit Stromzange oder Stromwandler) sehr genau, sicher und einfach überprüft werden.

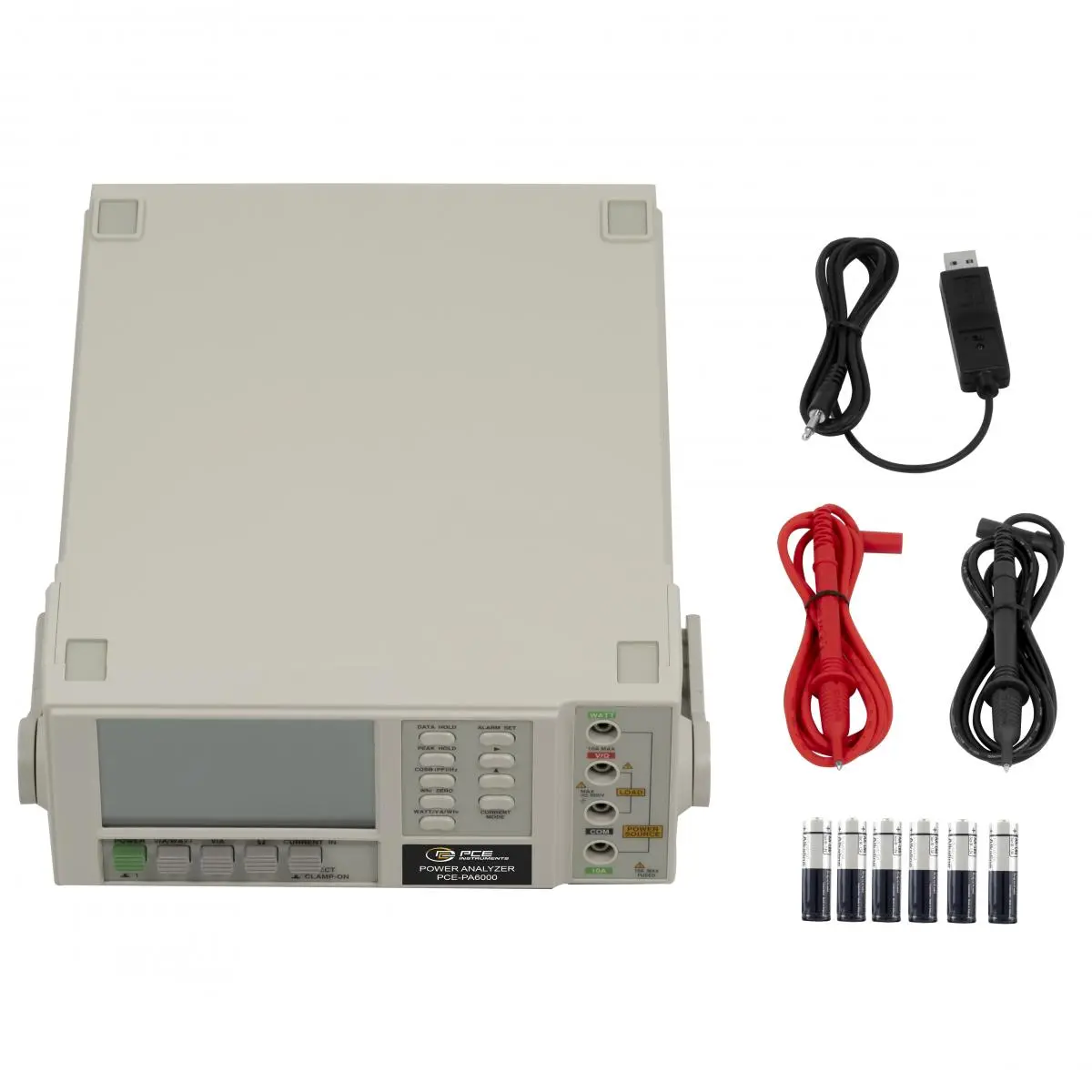

Lieferumfang

Lieferumfang

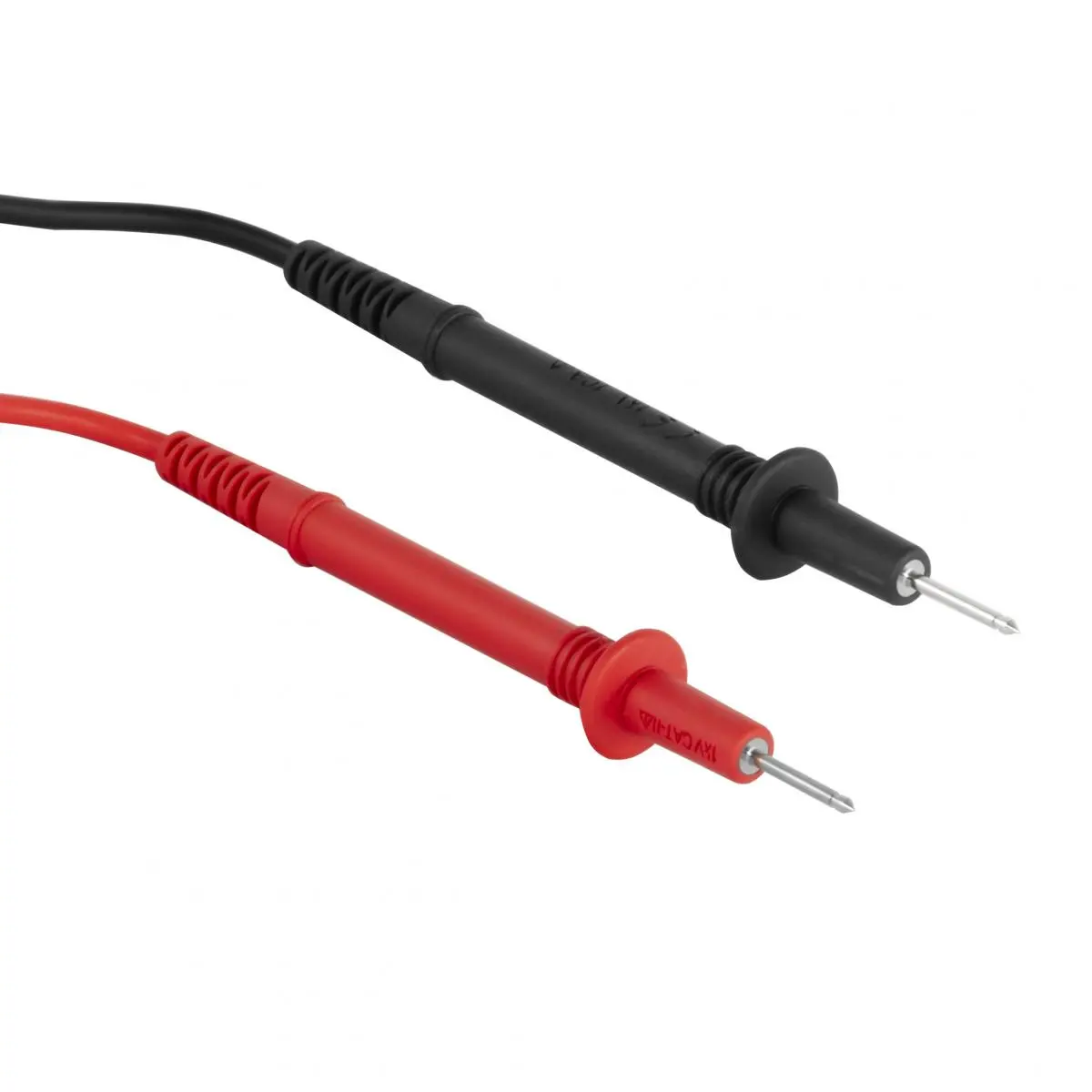

1 x Leistungsanalysator PCE-PA6000, 1 Satz Prüfleitungen, 1 x RS-232-Kabel, 1 x Analysesoftware, 6 x Batterie und Bedienungsanleitung
