Netzanalysator PCE-GPA 50-ICA inkl. ISO-Kalibrierzertifikat

Name: Netzanalysator PCE-GPA 50-ICA inkl. ISO-Kalibrierzertifikat
Brand: PCE Instruments
SKU: 5927973
Price: 964.9 EUR
Availability: InStock

Best.Nr.: PCE-GPA 50-ICA

EAN: 4250348726018

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Zubehör

PCE-PA-ADP-SCHUKO Leistungsadapter-Adapter

294,90 €

Beschreibung

Netzanalysator inkl. ISO-Kalibrierzertifikat

Netzanalysator bis 2000 A / TRMS Messung / Leistungsmessung / Oberwellenanalyse /

Grafikanzeige mit Beleuchtung / Datenspeicher / Netz- und Batteriebetrieb

Der Netzanalysator wird verwendet, um Strom von 1- bzw. 3-phasigen Verbrauchern zu messen. Dieser Netzanalysator zeichnet sich besonders durch Ihren Messbereich bis 2000 A aus. Weiterhin hervorzuheben ist das Grafikdisplay vom Netzanalysator. Hier können neben den numerischen Messwerten, auch die Wellenform der Phase von dem Netzanalysator angezeigt werden. Ebenso kann der Netzanalysator verwendet werden, um Spannungen zu messen. Dadurch ist der Netzanalysator in der Lage mit Hilfe des Phasenwinkels Wirk-, Schein- und Blindleistung zu berechnen. Darüber hinaus kann der Netzanalysator weitere Netzparameter wie die Energie, Leistungsfaktor und die harmonischen messen.

Neben den umfangreichen Messfunktionen zeichnet dieser Netzanalysator Ihre Datenloggerfunktion aus. Alle Messwerte lassen sich von dem Netzanalysator direkt auf einer Micro-SD Karte speichern. Betrieben wird der Netzanalysator mit 2 1,5 V AA Batterien. Es ist aber auch möglich für Langzeitmessungen den Netzanalysator mit einem Netzteil zu betreiben.

Merkmale

- Grafikdisplay

- Datenlogger auf Micro-SD Karte

- Messung für 1 und 3 Phasen

- Temperaturmessung mit Thermoelement

- Spannungsmessung 10 V ... 600 V AC RMS

- Strommessung 5 ... 2000 A AC RMS

- Stromzangenöffnung 50 mm

- Harmonische Verzerrung bis zur 50. Ordnung

Spezifikation

Messart
Wechselspannung AC V	Messbereich	Auflösung	Genauigkeit
	10 ... 600 V	0,1 V	±(0,5 % ... 3 Digit)
	Spitze-Spitze	0,1 V	±(5% ... 30 Digit)

Wechselstrom AC A	5 ... 2000 A	<100 A: 0,01 A	<200 A: ±(1 %+ 0,5 A)
		<1000 A: 0,1 A	>200 A: ±(1 % + 5 A)
	Spitze-Spitze	>1000 A: 1 A	±(5 % + 30 Digit)

Leistungsfaktor (PF)	0 ... 1	0,001	± 0,04

Phasenwinkel	-180 ° ... 180 °	0,1 °	± 1° x PF

Frequenz	45 ... 65 Hz	0,1 Hz	± 0,2 Hz

Wirk-, Blind- &	0 ... 9,999 M	0,1 ... 0,001 M	±(1,5 % + 20 Digit)
Scheinleistung	(W / VA / VAR)	(W / VA / VAR)

Harmonische AC V	1 ... 20. Ordnung	0,1 V	±(2 % + 5 Digit)
	21 ... 50 Ordnung	0,1 V	±(4 % + 5 Digit)

Harmonische AC A	1 ... 20. Ordnung	<100 A: 0,01 A	±(2 % + 5 Digit)
Wechselstrom		<1000 A: 0,1 A
	21 ... 50 Ordnung	>1000 A: 1 A	±(4 % + 5 Digit)

Harmonische AC V %	1 ... 20. Ordnung	0,1 %	±(2 % + 10 Digit)
	21 ... 50 Ordnung	0,1 %	±(4 % + 20 Digit)

Absolute harmonische	0 ... 20 %	0,1 %	±(2 % + 5 Digit)
Verzerrung	20,1 ... 100 %	0,1 %	±(6% + 10 Digit)

Temperatur Typ K	-100 ... 199,9 °C	0,1 °C	±(1 % + 1 °C)
Thermoelement	200 ... 1300 °C	1 °C	±(1 % + 2 °C)

Anzeige	Grafik LCD
AC V Eingangsimpedanz	10 MOhm
Frequenzbereich	40 Hz ... 1 kHz
Stromzange
Kalibrierte Frequenz	45 ... 65 Hz
Stromzange
Überlastschutz	AC V: 720 V RMS
	AC A: 2100 A
Datenspeicher	Micro-SD Karte
Aktualisierungsrate	1 Sekunde
Display
Speicherrate	2 ... 7200s
Datenspeicher
Speicherformat	XLS
Schnittstelle	Serielle Schnittstelle zur Live-Darstellung an PC
	(SOFT-LUT-USB wird benötigt)
Spannungsversorgung	2 x 1,5 V AA Batterie
	9 V / 800 mA Netzteil
Stromaufnahme	60 mA DC
Zangenöffnung	50 mm
Betriebsbedingungen	0 ... 50 °C / max. 80 %r.F.
Gewicht	ca. 595 g
Abmessungen	280 x 106 x 47 mm

Lieferumfang

1 x Netzanalysator PCE-GPA 50-ICA

1 x Messleitungssatz

2 x Krokodilklemmen

1 x Micro SD Speicherkarte

1 x Netzteil 9 V / 800 mA

2 x 1,5 V AA Batterie

1 x Tragetasche

1 x Bedienungsanleitung

1 x ISO-Kalibrierzertifikat

Dokumente / Downloads

Anleitung

Datenblatt

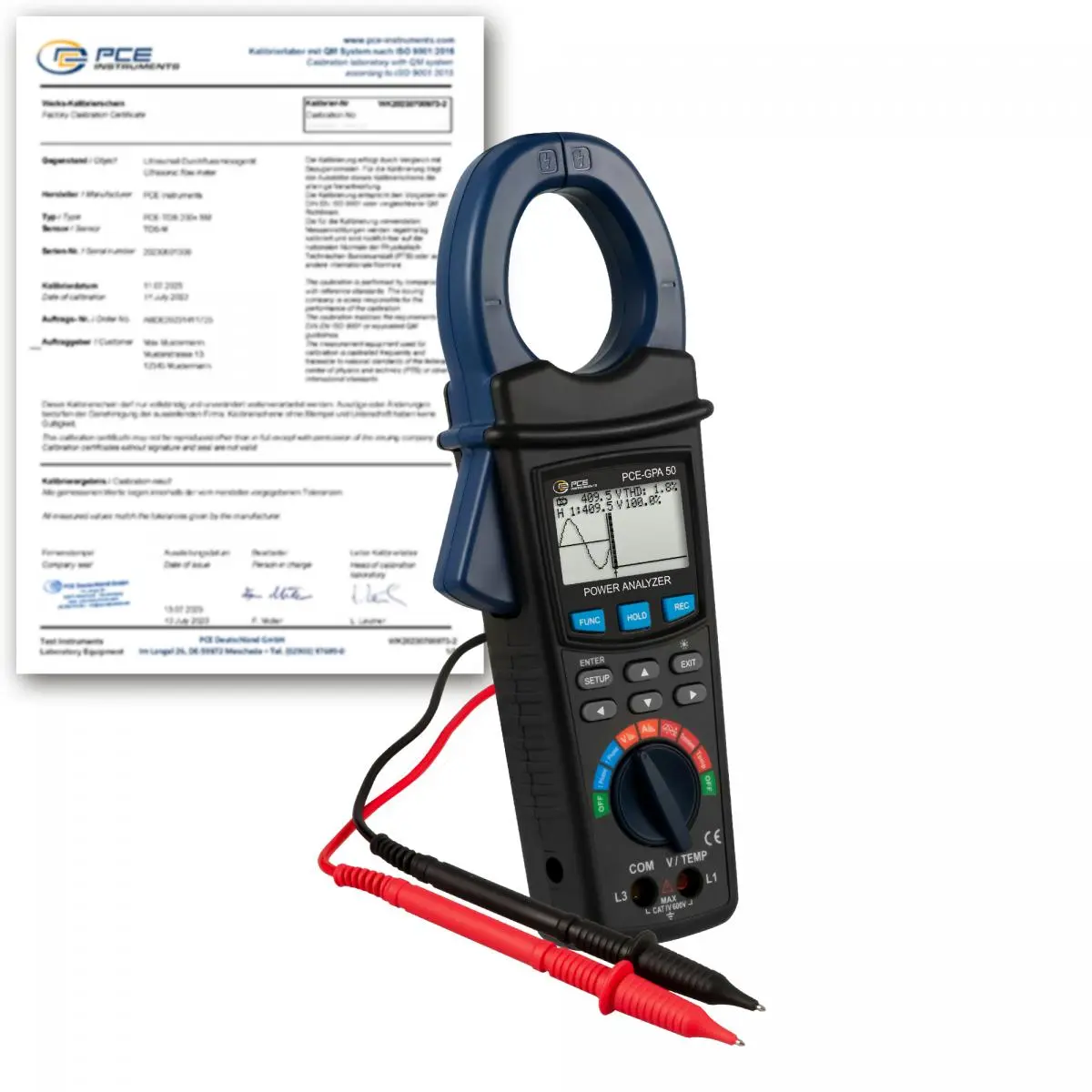

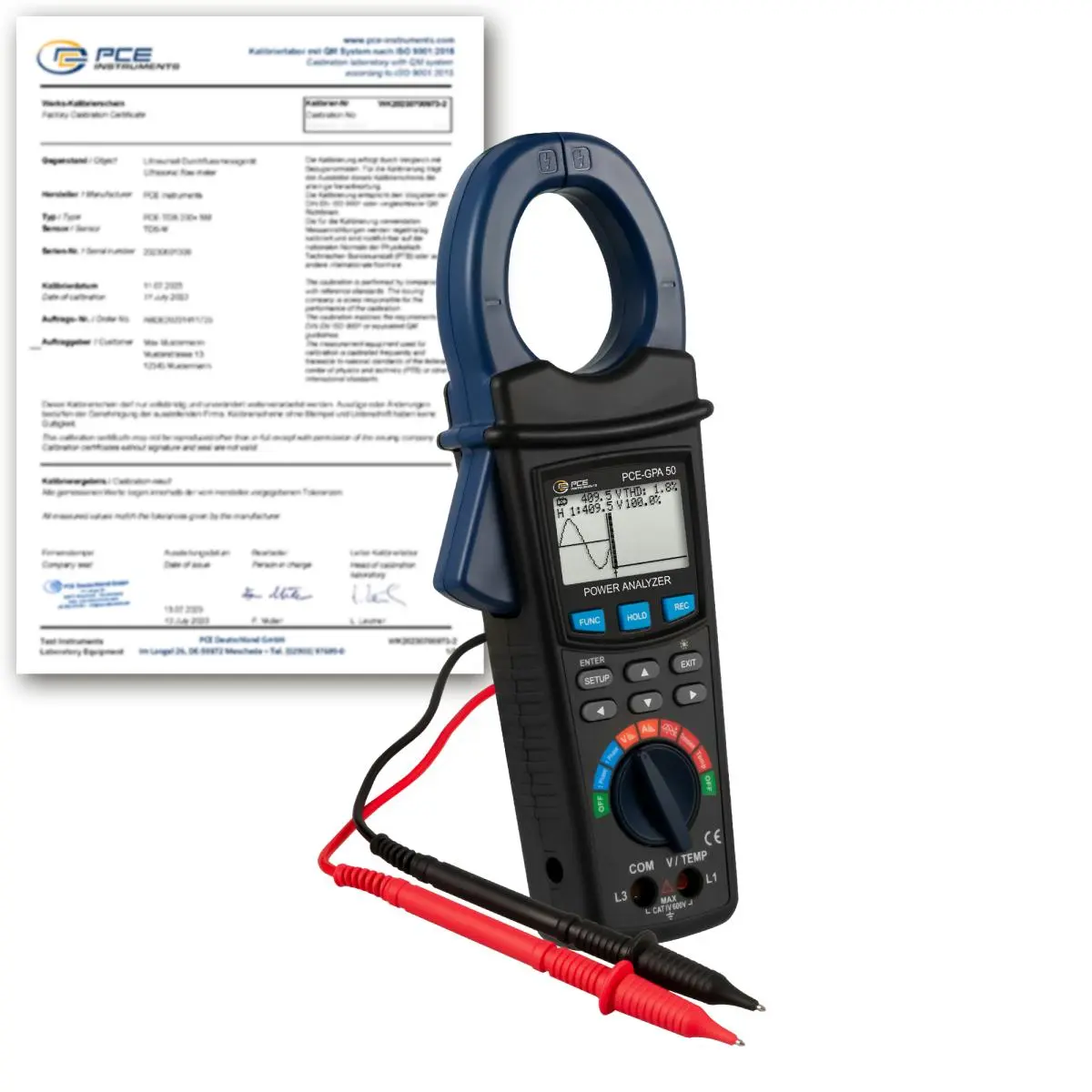

Netzanalysator inkl. ISO-Kalibrierzertifikat

Netz-Analysegerät Display

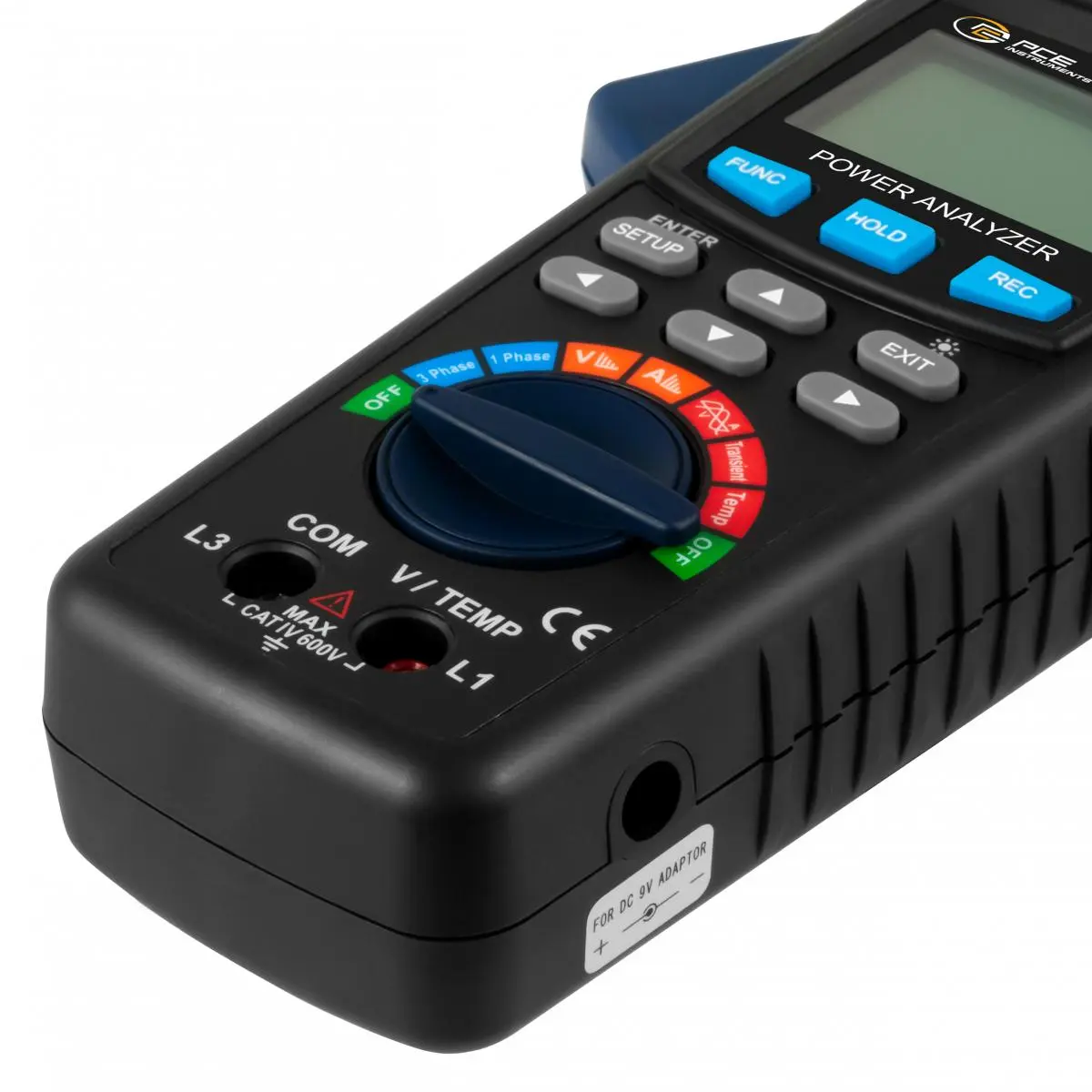

Netz-Analysegerät Anschlüsse
