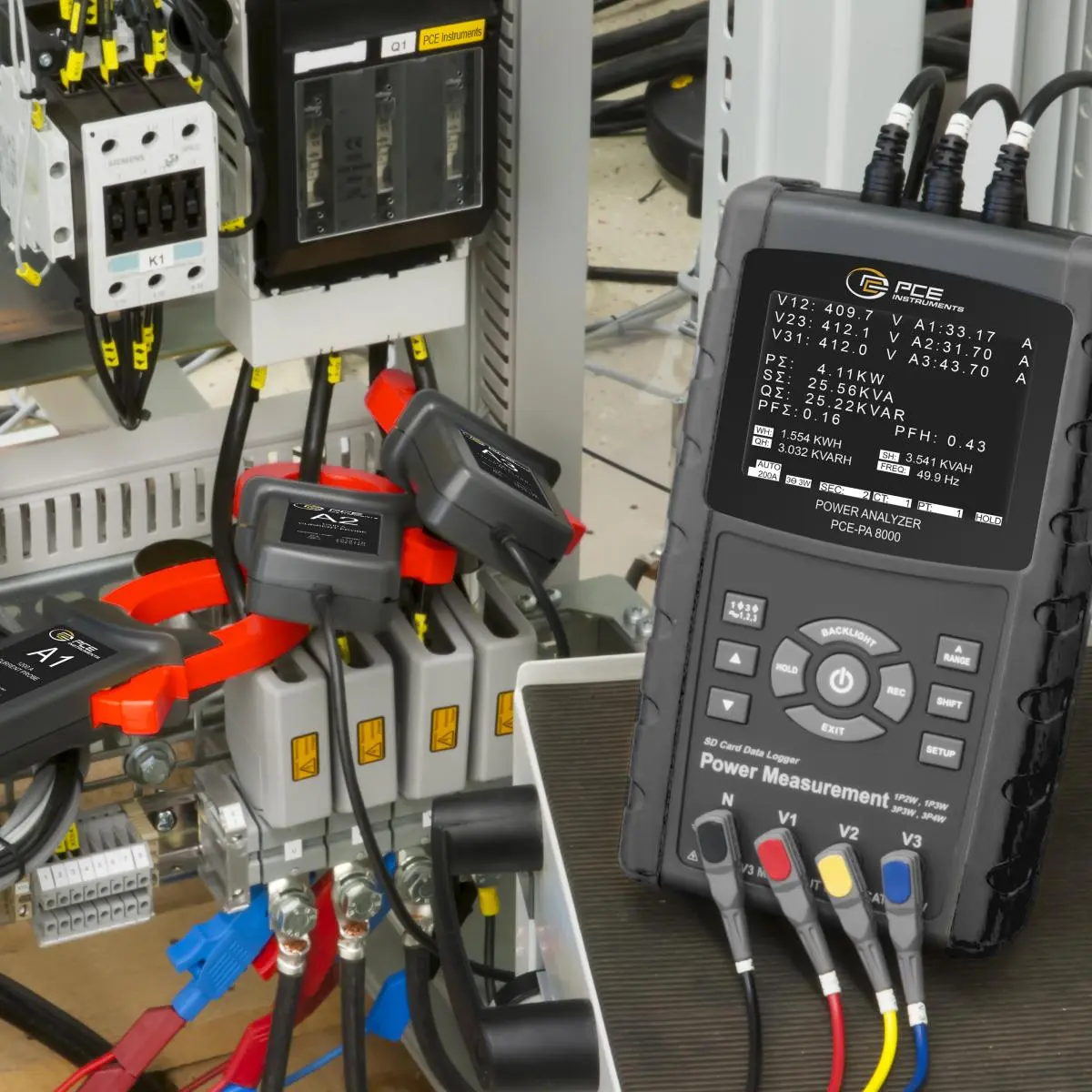

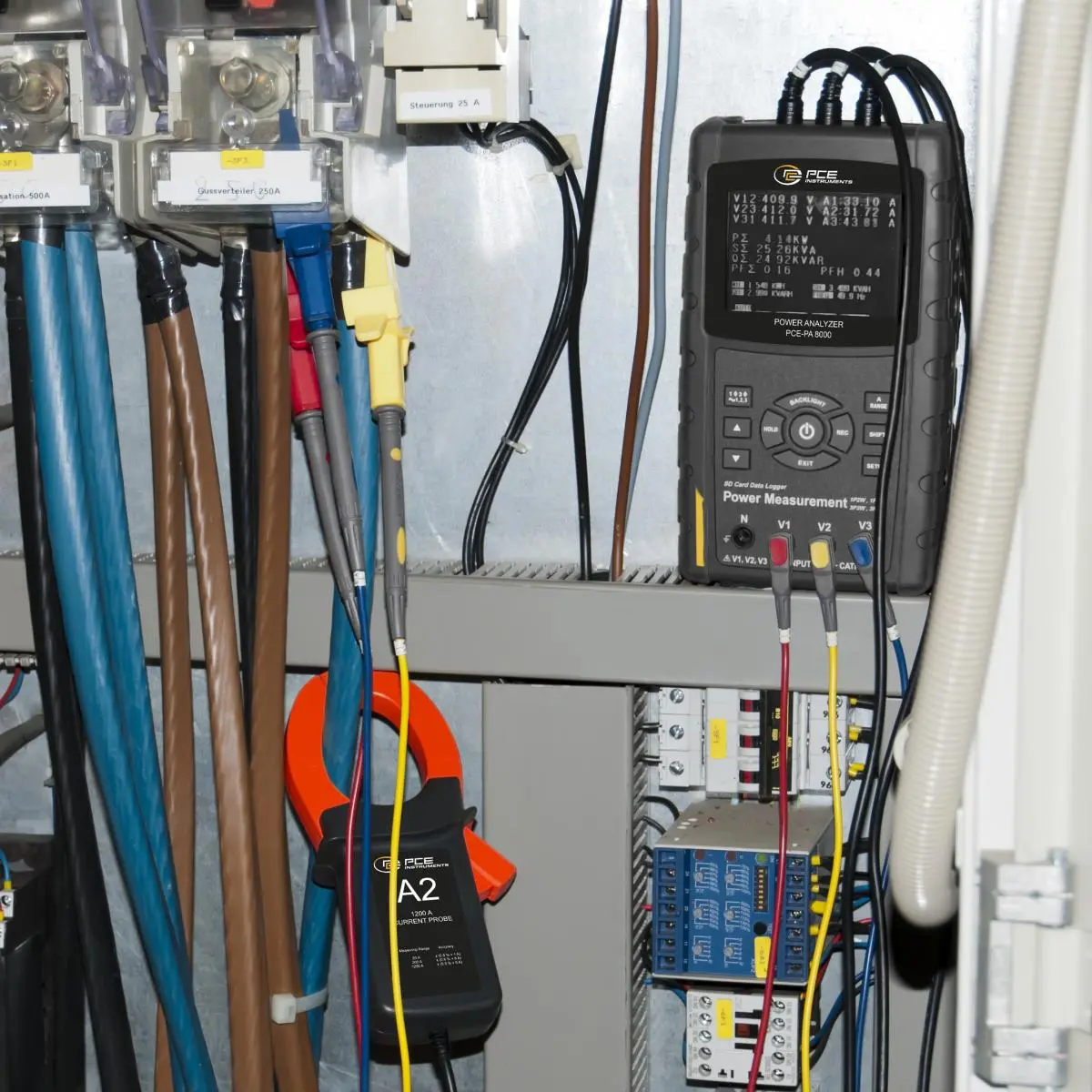

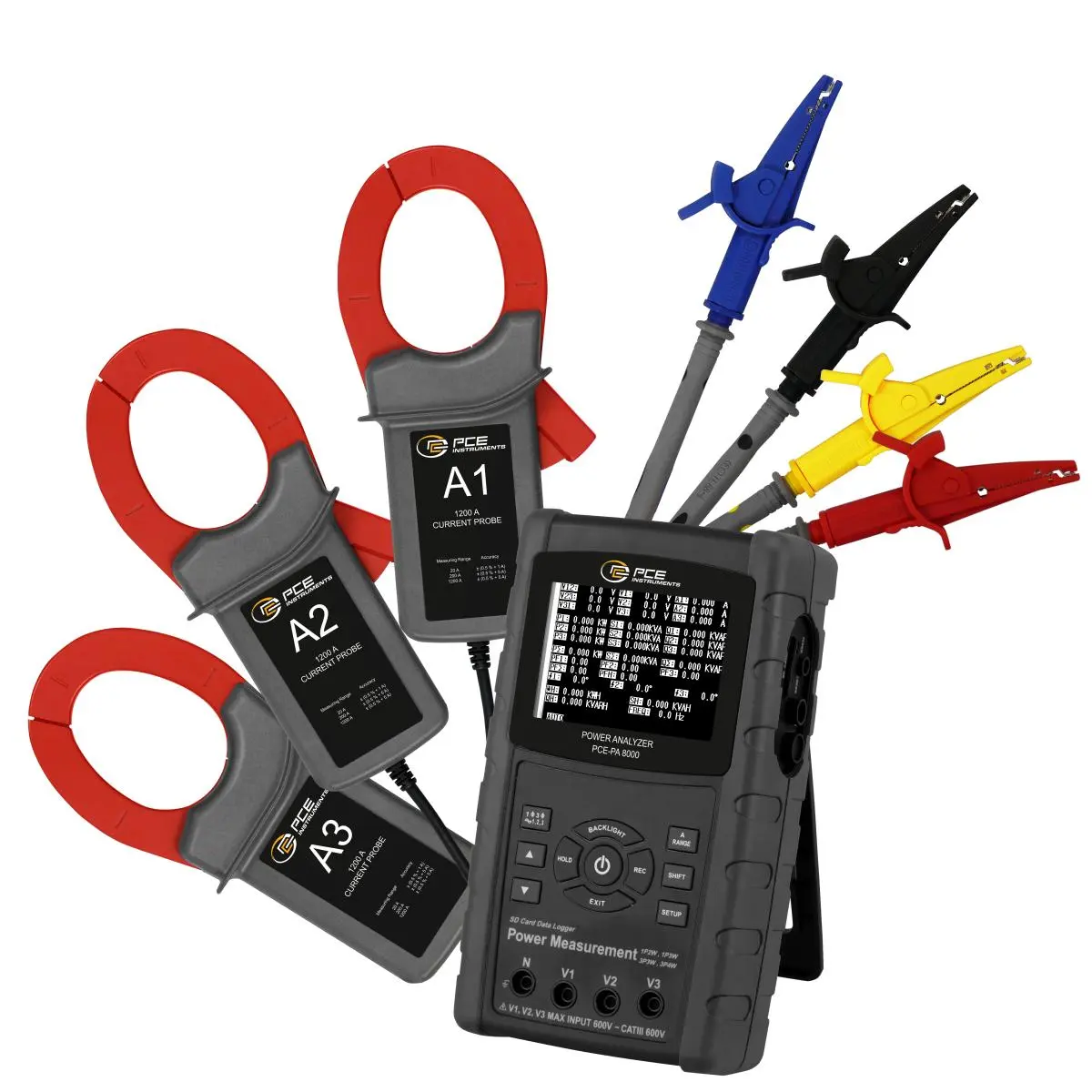

Mit dem Amperemeter mit Stromzangen PCE-PA 8000 ist es möglich die Leistung in einem ein- und drei phasigen Stromkreis zu messen und aufzuzeichnen. Mit dem Amperemeter PCE-PA 8000 können Langzeitmessungen durchgeführt werden. Die Messdaten speichert das Messgerät auf einer einsteckbaren SD Karte im XLS-Format. Dadurch können die Messdaten bequem am Computer ausgewertet werden. Das Intervall der Aufzeichnung ist hierbei von 2 bis 7200 Sekunden frei wählbar.

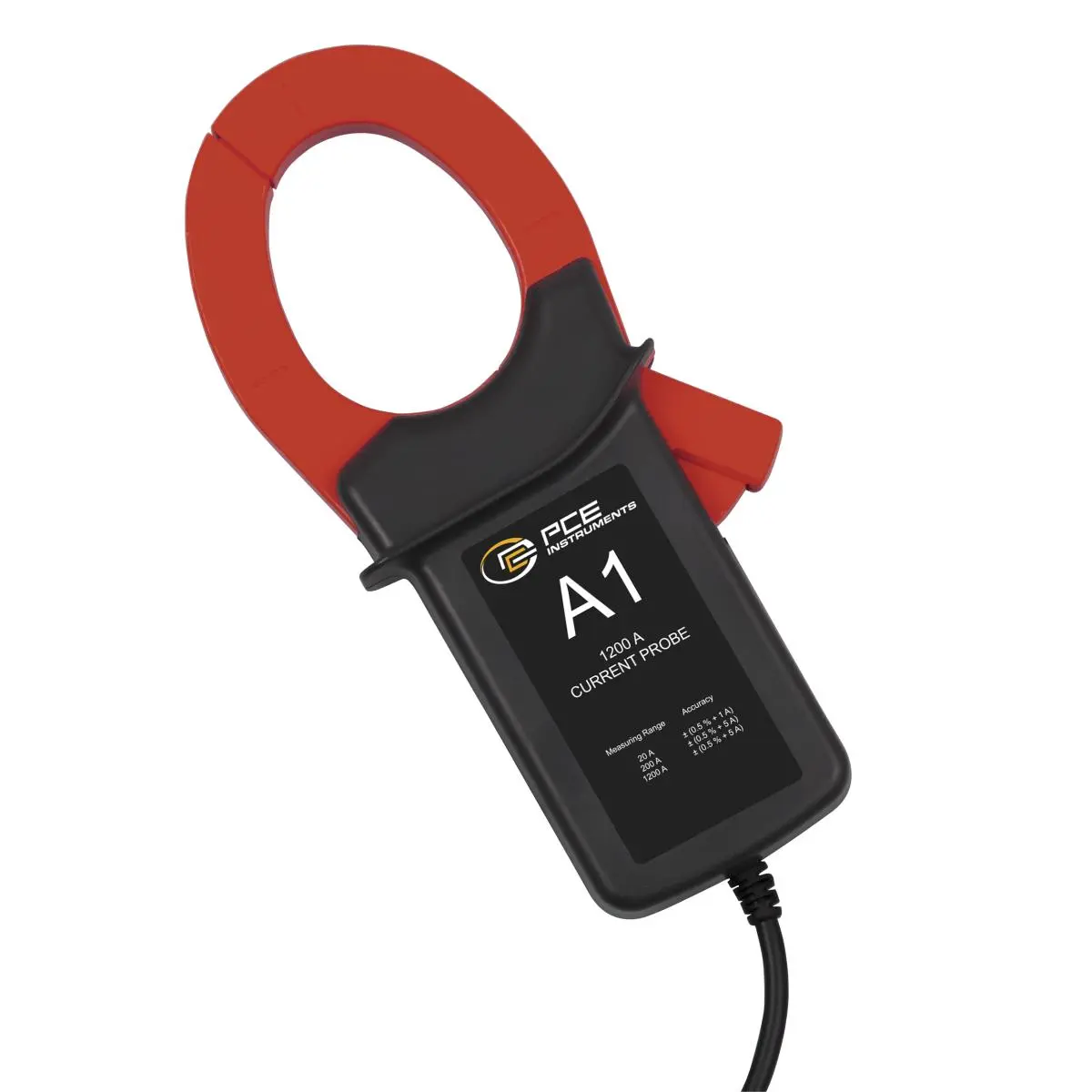

Der Energiemesser ist dazu in der Lage Energiemessungen durchzuführen sowie den Leistungsfaktor und den Phasenwinkel zu bestimmen. Die Stromzangen des Leistungsanalysator PCE-PA 8000 können für Leiterdurchmesser bis zu 50mm verwendet werden. Somit ist das Messgerät für den Einsatz im Energieversorgungsnetz bestens geeignet. Durch das große 3,7“ Display können sämtliche Messwerte auf einem Blick abgelesen werden. Somit ist eine schnelle Analyse der momentanen Messwerte möglich und verschafft einen Überblick von Strom, Spannung und der abgenommenen Leistung.
| Spannungsmessung (AC V) |
|
|
| Messbereich |
10 V ... 600 V (Phase zu Neutral) 10 V ... 600 V (Phase zu Phase) |
|
| Auflösung | 0,1 V | |
| Genauigkeit | ± (0,5 % + 0,5 V) | |
| Strommessung (AC A) | ||
| Messbereich | 20 A | |
| Auflösung | 0,001 A (< 10 A) 0,01 A (=10 A) |
|
| Genauigkeit | ± (0,5 % + 0,1 A) | |
| Messbereich | 200 A | |
| Auflösung | 0,01 A (< 100 A) 0,1 A (= 100 A) |
|
| Genauigkeit | ± (0,5 % + 0,5 A) | |
| Messbereich | 1200 A | |
| Auflösung | 0,1 A (< 1000 A) 1 A (= 1000 A) |
|
| Genauigkeit | ± (0,5 A + 5 A) | |
| Wirkleistung Messbereich | Auflösung | Genauigkeit |
| 0 KW ... 9,999 KW 10 KW ... 99,99 KW 100 KW ... 999,9 KW 1 MW ... 9,999 MW |
0,001 KW 0,01 KW 0,1 KW 0,001 MW |
± (1 % + 0,008 KW) ± (1 % + 0,008 KW) ± (1 % + 0,8 KW) ± (1 % + 0,008 MW) |
| Scheinleistung Messbereich | Auflösung | Genauigkeit |
| 0 KVA ... 9,999 KVA 10 KVA ... 99,99 KVA 100 KVA ... 999,9 KVA 1 MVA ... 9,999 MVA |
0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR |
± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR) |
| Blindleistung Messbereich | Auflösung | Genauigkeit |
| 0 KVAR ... 9,999 KVAR 10 KVAR ... 99,99 KVAR 100 KVAR ... 999,9 KVAR 1 MVAR ... 9,999 MVAR |
0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR |
± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR) |
| Wirkenergie Messbereich | Auflösung | Genauigkeit |
| 0 KWH ... 9,999 KWH 10,00 KWH ... 99,99 KWH 100,0 KWH ... 999,9 KWH 1 MWH ... 9,999 MWH |
0,001 KWh 0,01 KWh 0,01 KWh 0,001 MMh |
± (2 % + 0,008 KWh) ± (2 % + 0,08 KWh) ± (2 % + 0,8 KWh) ± (2% + 0,008 MWh) |
Scheinenergie Messbereich |
Auflösung | Genauigkeit |
| 0 KVAH ... 9,999 KVAH 10,00 KVAH ... 99,99 KVAH 100,0 KVAH ... 999,9 KVAH 1 MVAH ... 9,999 MVAH |
0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh |
± (2 % + 0,008 KVAh) ± (2 % + 0,08 KVAh) ± (2 % + 0,8 KVAh) ± (2% + 0,008 MVAh) |
| Blindenergie Messbereich | Auflösung | Genauigkeit |
| 0 KVARH ... 9,999 KVARH 10,00 KVARH ... 99,99 KVARH 100,0 KVARH ... 999,9 KVARH 1 MVARH ... 9,999 MVARH |
0,001 KVARh 0,01 KVARh 0,01 KVARh 0,001 MVARh |
± (2 % + 0,008KVARh) ± (2 % + 0,08 KVARh) ± (2 % + 0,8 KVARh) ± (2% + 0,008 MVARh) |
| Leistungsfaktor Messbereich | 0 ... 1 | |
| Auflösung | 0,01 | |
| Genauigkeit | ± 0,04 | |
| Phasenwinkel Messbereich | -180° ... 180° | |
| Auflösung | 0,1° | |
| Genauigkeit | ± 1° | |
| Frequenz Messbereich | 45 Hz ... 65 Hz | |
| Auflösung | 0,1 Hz | |
| Genauigkeit | 0,1 Hz | |
| Allgemeine Spezifikationen | ||

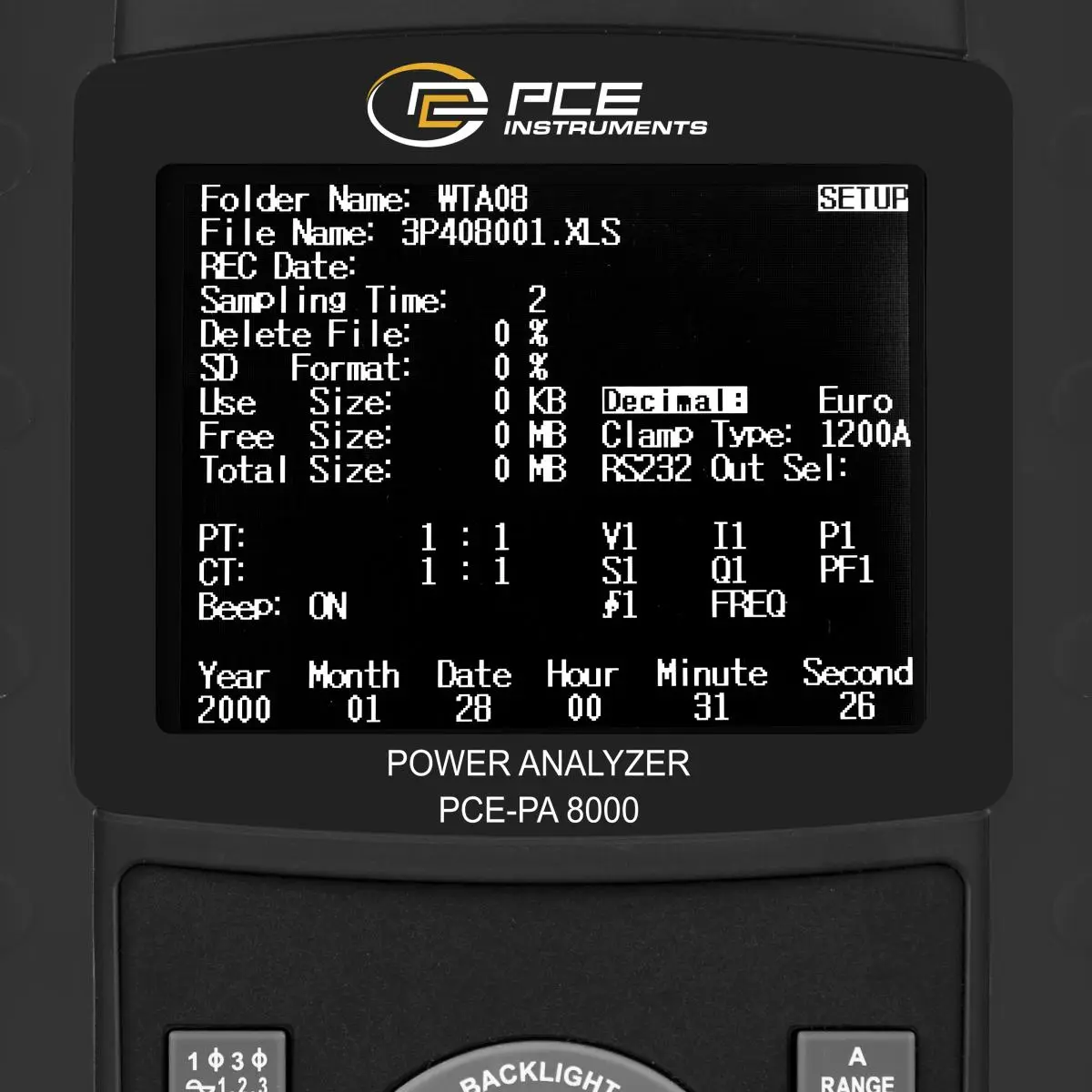

| Display | 3,7" Punktmatrix LCD (320 * 240 Pixel) mit LED Hintergrundbeleuchtung | |
| Messbare elektrische Größen | AC V, AC A, Wirkleistung, Scheinleistung, Wirkleistung, Leistungsfaktor, Phasenwinkel, Netzfrequenz | |
| Spannungsmessbereiche | 10 V ... 600V AC, automatische Bereichswahl | |
| Strommessbereiche | 0,2 A ... 1200A AC, automatische / manuelle Bereichswahl | |
| Sicherheitsstandart | IEC1010CAT III 600V | |
| Eingangswiderstand | AC V 10 MOhm | |
| Arbeitsfrequenz Stromzangen | 40 Hz ... 1 kHz | |
| getestete Arbeitsfrequenz Stromzangen |
45 Hz ... 65 Hz | |
| Überlastschutz AC A |
AC V 720 V RMS 1300A mit Stromzange |
|
| Datenspeicher | SD Karte | |
| Aufnahmeintervall | 2 Sekunden ... 7200 Sekunden | |
| Datenloggerfunktion | Echtzeitspeicherung auf SD Karte | |
| Datenausgabe | per USB oder RS232 je nach Verbindungskabel | |
| Betriebstemperatur | 0 °C ... 50 °C | |
| Umgebungsfeuchtigkeit | < 80 % RH | |
| Spannungsversorgung | 8 x 1,5 V AA Batterien , 9V Netzteil |
|
| Stromaufnahme | Messgerät: 300 mA DC Stromzange: 34 mA DC |
|
| maximaler Leitungsdurchmesser | 50 mm | |
| Gewicht | Messgerät: 948 g (inkl. Batterien) Stromzange: 467 g (inkl. Kabel) |
|
| Abmessungen | Messgerät: 225 x 125 x 64 mm Stromzange: 210 x 64 x 33 mm Klemmbacke: 86 mm (außen) |
|
