Netzanalysegerät PCE-PA 8000-ICA inkl. ISO-Kalibrierzertifikat

Name: Netzanalysegerät PCE-PA 8000-ICA inkl. ISO-Kalibrierzertifikat
Brand: PCE Instruments
SKU: 5852348
Price: 2049.9 EUR
Availability: InStock

Best.Nr.: PCE-PA 8000-ICA

EAN: 4250348727855

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Zubehör

NET-LUT Steckernetzteil 9V / 800mA

24,90 €

SOFT-LUT-USB Datenkabel inkl. Software

85,90 €

Schulung zum Produkt (4 Stunden)

400,00 €

CAL-PCE-PA 8000 Kalibrierzertifikat

480,90 €

Beschreibung

Netzanalysegerät inkl. ISO-Kalibrierzertifikat

mit Datenspeicher auf SD Karte, PC-Schnittstelle

Mit dem Netzanalysegerät ist es möglich die Leistung in einem ein- und drei phasigen Stromkreis zu messen und aufzuzeichnen. Mit dem Netzanalysegerät können Langzeitmessungen durchgeführt werden. Die Messdaten speichert das Netzanalysegerät auf einer einsteckbaren SD Karte im XLS-Format. Dadurch können die Messdaten bequem am Computer ausgewertet werden. Das Intervall der Aufzeichnung ist hierbei von 2 bis 7200 Sekunden frei wählbar.

Der Energiemesser ist dazu in der Lage Energiemessungen durchzuführen sowie den Leistungsfaktor und den Phasenwinkel zu bestimmen. Die Stromzangen vom Netzanalysegerät können für Leiterdurchmesser bis zu 50mm verwendet werden. Somit ist das Messgerät für den Einsatz im Energieversorgungsnetz bestens geeignet. Durch das große 3,7“ Display können sämtliche Messwerte auf einem Blick abgelesen werden. Somit ist eine schnelle Analyse der momentanen Messwerte möglich und verschafft einen Überblick von Strom, Spannung und der abgenommenen Leistung.

Merkmale

- 3 Phasenleistungsanalyse in
3Phasen/4Leiter-, 3Phasen/3Leiter-, 1Phase/2Leiter-, 1Phase/3Leiter-Netzen
- True RMS Messung von Strom und Spannung
- Messung von Wirk-, Schein- und Blindleistung
- Bestimmung von Phasenwinkel und Leistungsfaktor
- Messung der Wirk-, Schein- und Blindenergie
- Spannungsmessung bis 600 V (AC)
- Strommessung bis 1200 A (AC)

- Erfüllt die Sicherheitsstandards IEC 1010 und CAT III 600V
- Eingebauter Kalender mit Echtzeituhr
- Aufzeichnung der Messwerte auf SD-Karte
- Daten werden zur komfortableren Auswertung und weiteren Verwendung als Exceldatei gespeichert
- Livemessungen am PC über optionales Datenkabel möglich
- Großes 3,7" Punktmatrix Display
- inkl. ISO-Kalibrierzertifikat

Spezifikation

Spannungsmessung (AC V)
Messbereich	10 V ... 600 V (Phase zu Neutral) 10 V ... 600 V (Phase zu Phase)
Auflösung	0,1 V
Genauigkeit	± (0,5 % + 0,5 V)

Strommessung (AC A)
Messbereich	20 A
Auflösung	0,001 A (< 10 A) 0,01 A (=10 A)
Genauigkeit	± (0,5 % + 0,1 A)
Messbereich	200 A
Auflösung	0,01 A (< 100 A) 0,1 A (= 100 A)
Genauigkeit	± (0,5 % + 0,5 A)
Messbereich	1200 A
Auflösung	0,1 A (< 1000 A) 1 A (= 1000 A)
Genauigkeit	± (0,5 A + 5 A)

Wirkleistung Messbereich	Auflösung	Genauigkeit
0 KW ... 9,999 KW 10 KW ... 99,99 KW 100 KW ... 999,9 KW 1 MW ... 9,999 MW	0,001 KW 0,01 KW 0,1 KW 0,001 MW	± (1 % + 0,008 KW) ± (1 % + 0,008 KW) ± (1 % + 0,8 KW) ± (1 % + 0,008 MW)

Scheinleistung Messbereich	Auflösung	Genauigkeit
0 KVA ... 9,999 KVA 10 KVA ... 99,99 KVA 100 KVA ... 999,9 KVA 1 MVA ... 9,999 MVA	0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR	± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR)

Blindleistung Messbereich	Auflösung	Genauigkeit
0 KVAR ... 9,999 KVAR 10 KVAR ... 99,99 KVAR 100 KVAR ... 999,9 KVAR 1 MVAR ... 9,999 MVAR	0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR	± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR)

Wirkenergie Messbereich	Auflösung	Genauigkeit
0 KWH ... 9,999 KWH 10,00 KWH ... 99,99 KWH 100,0 KWH ... 999,9 KWH 1 MWH ... 9,999 MWH	0,001 KWh 0,01 KWh 0,01 KWh 0,001 MMh	± (2 % + 0,008 KWh) ± (2 % + 0,08 KWh) ± (2 % + 0,8 KWh) ± (2% + 0,008 MWh)

Scheinenergie Messbereich	Auflösung	Genauigkeit
0 KVAH ... 9,999 KVAH 10,00 KVAH ... 99,99 KVAH 100,0 KVAH ... 999,9 KVAH 1 MVAH ... 9,999 MVAH	0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh	± (2 % + 0,008 KVAh) ± (2 % + 0,08 KVAh) ± (2 % + 0,8 KVAh) ± (2% + 0,008 MVAh)

Blindenergie Messbereich	Auflösung	Genauigkeit
0 KVARH ... 9,999 KVARH 10,00 KVARH ... 99,99 KVARH 100,0 KVARH ... 999,9 KVARH 1 MVARH ... 9,999 MVARH	0,001 KVARh 0,01 KVARh 0,01 KVARh 0,001 MVARh	± (2 % + 0,008KVARh) ± (2 % + 0,08 KVARh) ± (2 % + 0,8 KVARh) ± (2% + 0,008 MVARh)

Leistungsfaktor Messbereich	0 ... 1
Auflösung	0,01
Genauigkeit	± 0,04

Phasenwinkel Messbereich	-180° ... 180°
Auflösung	0,1°
Genauigkeit	± 1°

Frequenz Messbereich	45 Hz ... 65 Hz
Auflösung	0,1 Hz
Genauigkeit	0,1 Hz

Allgemeine Spezifikationen
Display	3,7" Punktmatrix LCD (320 * 240 Pixel) mit LED Hintergrundbeleuchtung
Messbare elektrische Größen	AC V, AC A, Wirkleistung, Scheinleistung, Wirkleistung, Leistungsfaktor, Phasenwinkel, Netzfrequenz
Spannungsmessbereiche	10 V ... 600V AC, automatische Bereichswahl
Strommessbereiche	0,2 A ... 1200A AC, automatische / manuelle Bereichswahl
Sicherheitsstandart	IEC1010CAT III 600V
Eingangswiderstand	AC V 10 MOhm
Arbeitsfrequenz Stromzangen	40 Hz ... 1 kHz
getestete Arbeitsfrequenz Stromzangen	45 Hz ... 65 Hz
Überlastschutz AC A	AC V 720 V RMS 1300A mit Stromzange
Datenspeicher	SD Karte
Aufnahmeintervall	2 Sekunden ... 7200 Sekunden
Datenloggerfunktion	Echtzeitspeicherung auf SD Karte
Datenausgabe	per USB oder RS232 je nach Verbindungskabel
Betriebstemperatur	0 °C ... 50 °C
Umgebungsfeuchtigkeit	< 80 % RH
Spannungsversorgung	8 x 1,5 V AA Batterien , 9V Netzteil

Stromaufnahme	Messgerät: 300 mA DC Stromzange: 34 mA DC
maximaler Leitungsdurchmesser	50 mm
Gewicht	Messgerät: 948 g (inkl. Batterien) Stromzange: 467 g (inkl. Kabel)
Abmessungen	Messgerät: 225 x 125 x 64 mm Stromzange: 210 x 64 x 33 mm Klemmbacke: 86 mm (außen)

Lieferumfang

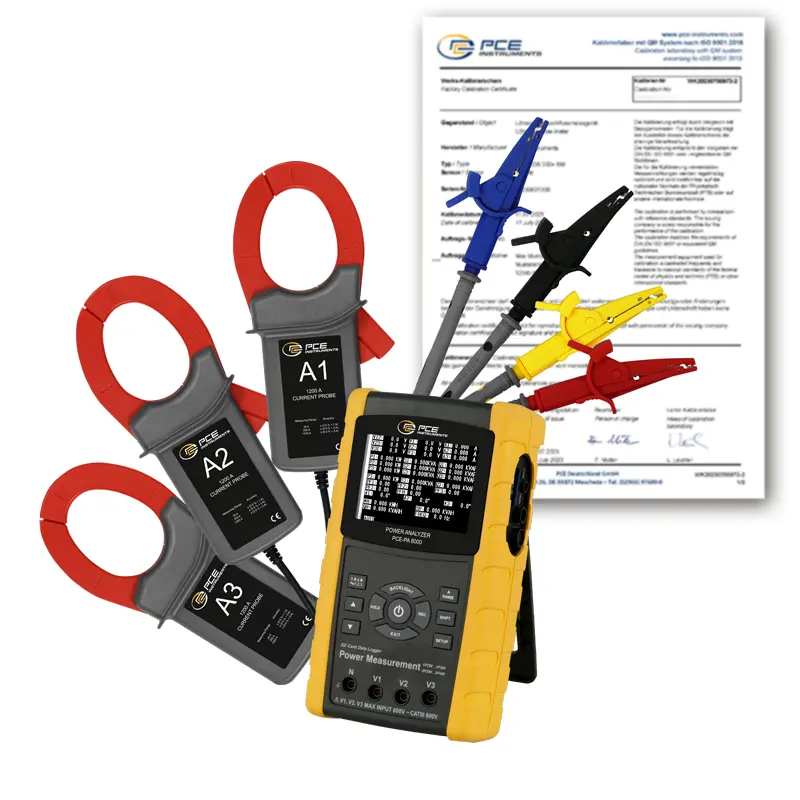

1 x Netzanalysegerät PCE-PA 8000-ICA
3 x Stromzange
4 x Prüfleitungen
4 x Krokodilklemmen
1 x SD-Speicherkarte 2 GB
1 x Netzteil 9V DC
8 x 1,5 V AA Batterien
1 x Tragetasche
1 x ISO-Kalibrierzertifikat
