Ohmmeter

Ohmmeter zur Messung von elektrischen Größen in verschiedenen Bereichen der Elektrotechnik und Elektronik sehen Sie hier. Alle Ohmmeter besitzen ein sehr übersichtliches Displayund verfügen über ein sehr benutzerfreundliches Bedienfeld. Die Ohmmeter werden bevorzugt in der beruflichen Ausbildung, in Schulen, in der Industrie und im Handwerk eingesetzt. Die Einsatzmöglich- keiten sind sehr vielfältig: Widerstandsmessungen an Motorspulen, Generatoren, Transformatoren, Schaltkreisen z.B. von Parallel- und Nebenschaltkreisen, von gedruckten Schaltkreisen und von Schaltern und Relais.

Messung der Bindungsenergie in Minen, Flugzeugen, Gleißsystemen und Schiffen. Durchgangsprüfung an Ringsystemen (Ringbus) in Haushalts- und Industrieanlagen. Testen von Kompressionselementen von Oberleitungen, Verbindungen und Kontakten. Besonders im professionellen Bereich werden sie äußerst gern verwendet, da sie durch ihre hohe Messgenauigkeit überzeugen. Zum mitgeliefertem Zubehör zählen auch immer die entsprechenden Prüfleitungen / Testkabel. Die Ohmmeter können natürlich auch mit ISO-Prüfzertifikaten ausgestattet werden.

Sollten Sie noch Fragen zu unserem Ohmmeter haben, kontaktieren Sie uns unter .

Ohmmeter PCE-CLT 20

189,90 €

Das Ohmmeter stellt ein leistungsstarkes und vielseitiges Messinstrument dar, das speziell für die genaue Vermessung von elektrischen Kabeln und Leitungen konzipiert wurde. Mit einem beeindruckenden Messbereich von 0,1 m bis zu erstaunlichen 30 km kann dieses Gerät Kabellängen messen und anzeigen. Da das Ohmmeter die Länge über den Leitungswiderstand bestimmt, kann es von 0,1 mΩ bis 1999,9 Ω auch zudem den Widerstand ermitteln.

Kabellänge: 0,1 m … 30 km
Standard Kabeltypen: 0,15 … 240 mm² wählbar
Einheit in m, km und ft
8 Speicherplätze für eigene Kabeltypen

Kupfer- und Aluminium Kabel
Widerstand: 0,1 mΩ … 1999,9 Ω

Ohmmeter PCE-MO 2002

805,90 €

Dieses Ohmmeter im spritzwassergeschützten Gehäuse ermöglicht Widerstandsmessungen von 100 µΩ O bis 2000 µΩ. Die Messwertanzeige am Ohmmeter erfolgt über eine 3½-stellige, sehr gut ablesbare, LCD-Anzeige.

Messbereich 0 … 200 mΩ
Auflösung: 100 µΩ, 0 … 2000 mΩ usw.
Genauigkeit: ± 0,5 % vom Messwert

Max. Ausgangsspannung: (C1-C2) 20 V
Sicherheit: IEC-1010-1; CAT IV 20 V

Ohmmeter PCE-MO 2002-ICA inkl. ISO-Kalibrierzertifikat

886,90 €

Messbereich 0 … 200 mΩ
Auflösung: 100 µΩ, 0 … 2000 mΩ usw.
Genauigkeit: ± 0,5 % vom Messwert

Max. Ausgangsspannung: (C1-C2) 20 V
Sicherheit: IEC-1010-1; CAT IV 20 V
inkl. ISO-Kalibrierzertifikat

Ohmmeter PCE-DM 3

42,90 €

Das Ohmmeter ist ein praktisches und vielseitiges Messgerät, das in vielen Bereichen wie Elektronik, Elektrotechnik und Heimwerken eingesetzt werden kann. Das Ohmmeter ermöglicht die Messung von Gleich- und Wechselspannung, Strom, Widerstand, Kapazität, Frequenz und Temperatur. Mit der True RMS-Technologie kann es auch komplexe Wechselspannungen genau messen.

Gleichspannung: 0 ... 1000 V
Wechselspannung: 0 ... 1000 V
Widerstand: 0 Ω ... 100 MΩ
Kapazität: 0 nF ... 10 mF
Frequenz: 0 Hz ... 1.000 kHz
Temperatur Sensor: -20 ... +1000 °C
Durchgangsprüfung, Diodentest
berührungslose Spannungserkennung

Ohmmeter PCE-DM 6

44,90 €

Das smarte Ohmmeter passt - dank seines handlichen Designs - wie ein Smartphone in jede Hosentasche und ist trotzdem ausgestattet mit vielen vorteilhaften Eigenschaften. Es ist ein vielseitiges Messgerät für DC- und AC-Spannungs-, Widerstands-, Kapazitäts- und Frequenzmessungen. Das Ohmmeter bietet zusätzliche Funktionen wie Diodentest, eine Hold-Funktion und einen Live-Test.
Messparameter:

Gleichspannung: 0 ... 1000 V
Wechselspannung: 0 ... 750 V
Wiederstand: 0 ... 60 MΩ
Kapazität: 0 ... 60 mF
Frequenz: 0 ... 10 MHz
Sicherheitsstandard: CAT III 600 V
berührungslose Spannungserkennung

Ohmmeter PCE-DM 8

48,90 €

Das Ohmmeter ist ein vielseitiges Messgerät, das in vielen Bereichen der Elektrotechnik und Elektronik eingesetzt wird. Das Ohmmeter bietet neben den grundlegenden Messfunktionen zusätzliche Funktionen wie Diodentest, Hold-Funktion, Live-Test, Durchgangsprüfung und ist mit einer berührungslosen Spannungserkennung (NCV) ausgestattet.

Gleichspannung: 0 ... 999,9 V
Wechselspannung: 0 ... 750 V
Widerstand: 0 Ω ... 99,99 MΩ
Kapazität: 0 nF ... 99,99 mF
Frequenz: 0 Hz ... 9,999 MHz
Temperatursensor: -55 ... +1300 °C
berührungslose Spannungserkennung
3 Anzeigemodi

Ohmmeter PCE-DM 7

49,90 €

Unser Ohmmeter ermöglicht präzise und zuverlässige Messungen in verschiedenen elektrischen und elektronischen Bereichen. Das Ohmmeter bietet durch seine True RMS-Funktion exakte Ergebnisse bei komplexen Wechselstrom-Signalen.
Messparameter:

Gleichspannung: 0 ... 999,9 V
Wechselspannung: 0 ... 750 V
Wechselstrom: 0 ... 9,999 µA
Gleichstrom: 0 ... 9,999 A
Frequenz: 0 ... 5 MHz
Widerstand: 0 ... 99,99 Ω
Kapazität: 0 ... 9,999 nF
Temperatur: -20 ... +1000 °C
berührungslose Spannungserkennung
Balkendiagramm

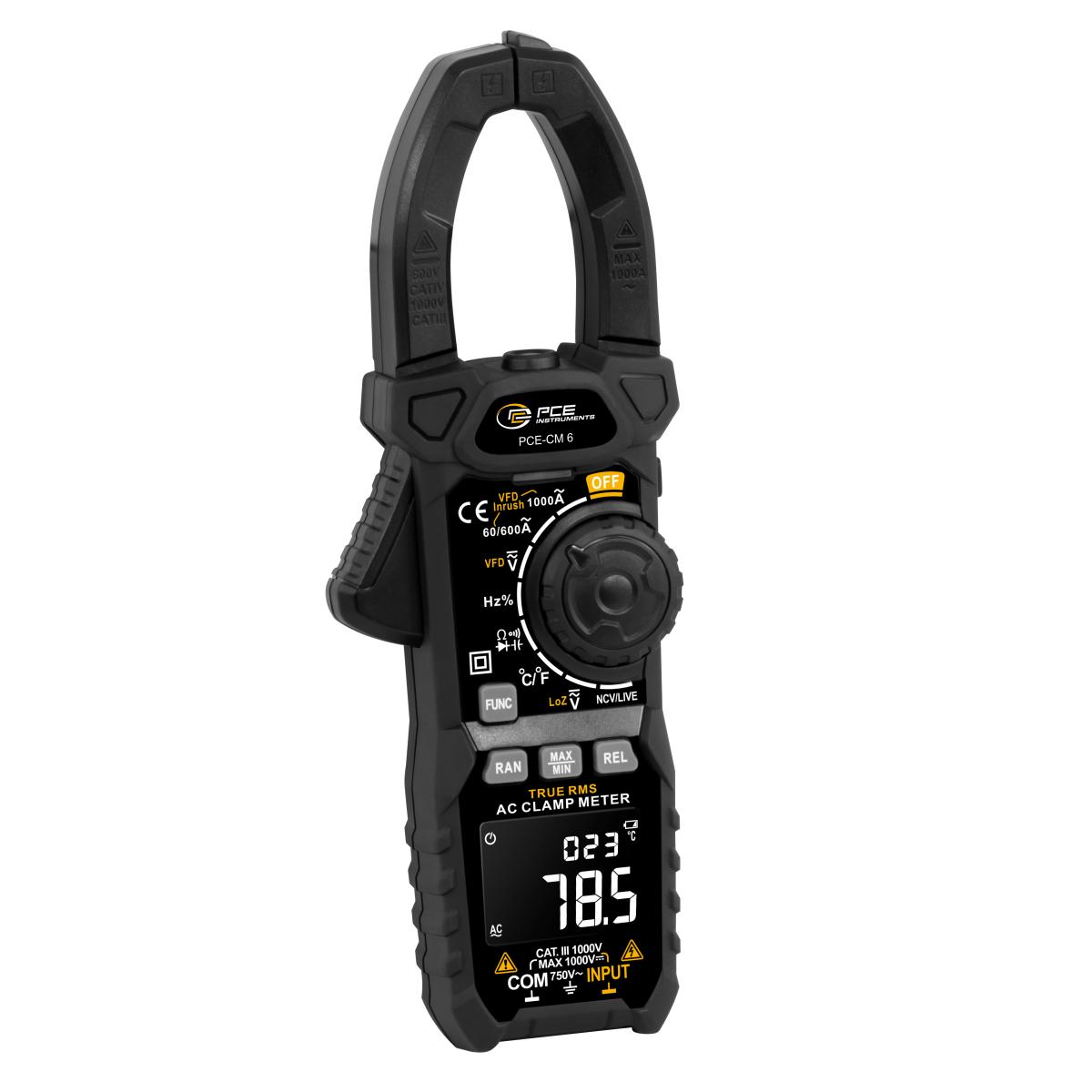

Ohmmeter PCE-CM 6

64,90 €

Das Ohmmeter ist ein multifunktionales Messinstrument für die präzise Messung von Wechsel- und Gleichspannung sowie Wechselstrom der ohne direkten Kontakt zur Leitung erfasst werden kann. Das Ohmmeter eignet sich für die Messung von Widerständen, Temperatur, Dioden, Durchgang, Frequenzen und Kapazitäten und ist besonders nützlich für die Diagnose elektrischer und elektronischer Komponenten.

Gleichspannung: 0,1 mV ... 1000 V
Wechselspannung: 0,1 mV ... 750 V
Wechselstrom: 0,1 ... 1000 A
Widerstand: 0,1 Ω ... 60 MΩ
Kapazität: 1 nF ... 100 mF
Frequenz: 0 Hz ... 10 MHz
Temperatursensor: -20 ... +1000 °C
berührungslose Spannungserkennung (NCV)
automatische und manuelle Messbereichswahl

Ohmmeter PCE-IRM 10

77,90 €

Das Ohmmeter ist ein kompaktes und einfach zu bedienendes Gerät zur Prüfung der Batteriequalität verschiedener Batterietypen wie Lithium-, Alkali- und Blei-Säure-Batterien. Das Ohmmeter kann gleichzeitig den Innenwiderstand und die Spannung automatisch prüfen, wobei die Messergebnisse übersichtlich auf dem 2,4-Zoll-Farbdisplay angezeigt werden.

Gleichspannung: 0 ... 100 V
Auflösung: 0,0001 V
Genauigkeit: ±0,5 %
Widerstand: 0 mΩ ... 200 Ω
Auflösung: 0,01 mΩ
Genauigkeit: ±0,5 %
Anschlüsse: Kelvinklemmen
Grenzwerte einstellbar
Interner Speicher

Ohmmeter PCE-CM 7

79,90 €

Das Ohmmeter ist ein multifunktionales Messinstrument für die präzise Messung von Wechsel- und Gleichspannung sowie Wechsel- und Gleichstrom welche ohne direkten Kontakt zur Leitung erfasst werden können. Das Ohmmeter eignet sich für die Messung von Widerständen, Temperatur, Dioden, Durchgang, Frequenzen und Kapazitäten und ist besonders nützlich für die Diagnose elektrischer und elektronischer Komponenten.

Gleichspannung: 0,1 mV ... 1000 V
Wechselspannung: 0,1 mV ... 750 V
Gleichstrom: 0,1 A ... 1000 A
Wechselstrom: 0,1 A ... 1000 A
Widerstand: 0,1 Ω ... 60 MΩ
Kapazität: 1 nF ... 100 mF
Frequenz: 0 Hz ... 10 MHz
Temperatur Sensor: -20 ... +1000 °C
berührungslose Spannungserkennung (NCV)
automatische und manuelle Messbereichswahl

Ohmmeter PCE-OC 50

98,90 €

Dieses innovative 3-in-1 Ohmmeter ist die perfekte Kombination aus einem leistungsstarken Ohmmeter, einem vielseitigen Multimeter und einem Signalgenerator. Es ist speziell für Elektroniker, Ingenieure und Hobbyanwender entwickelt, die ein kompaktes, vielseitiges und benutzerfreundliches Gerät suchen, um ihre Messaufgaben effizient zu erledigen.

2-Kanal Amperemeter
Bandbreite: 10 MHz, Abtastrate: 50 MS/s
Multimeter-Funktionen:
Spannung: 0 ... 1000 V DC, 0 ... 750 V AC
Strom: 0 ... 9,999 A AC/DC
Widerstand, Kapazität, Temperatur
Kontaktlose Spannungserkennung
Signalgenerator: 1 Hz ... 2 MHz

Ohmmeter PCE-MO 1500

151,90 €

Das Ohmmeter wurde entwickelt, um die Fehlersuche vor Ort sowohl in Industrieanlagen als auch an Solaranlagen zu vereinfachen. Mit wählbaren Prüfspannungen von 250 ... 2500 V und Widerstandsmessung bis zu 200 GΩ können dank diesem Ohmmeter mehrere Arbeitsvorgänge mit nur einem einzigen Werkzeug erledigt werden.

Isolationswiderstand: 1 MΩ ... 200 GΩ
Auflösung: 0,01 MΩ
Genauigkeit: ±(5 % v.Mw. +10 Digits)
Prüfspannungen: 250 ... 2500 V
Spannungsmessung: 10 ... 600 V
Auflösung: 1 V
Genauigkeit: +(0,8 % v.Mw. +5 Digits)

Ohmmeter PCE-IT 200

181,90 €

Unser kompakte Ohmmeter ist perfekt für die Messung des Isolationswiderstands von elektrischen Geräten und Haushaltsgeräten geeignet. Mit seiner Fähigkeit, Isolationswiderstand, Wechselspannung, niedrigen Widerstand, PI (Polarisationsindex) und DAR (dielektrische Absorption) zu messen, ist der Ohmmeter ein vielseitiges und zuverlässiges Messmittel für viele Anwendungsszenarien.

Isolationswiderstand bis 5,5 GΩ
Genauigkeit ±5% v.Mw. ±3 Digits (über100 kΩ)
Gleich- und Wechselspannungen 30 …600 V
Widerstand 0 … 999 Ω
PI (Polarisationsindex)
DAR (Dielektrische Absorption)
Versorgung über Batterie oder Netzteil

Ohmmeter PCE-DC 25

192,90 €

Das Ohmmeter hat einen Messbereich von 0 … 1000 A AC/DC. Die Strommessung erfolgt induktiv über die Zange an dem Messgerät. Dabei können stromführende Versorgungsleitungen mit einem Durchmesser von bis zu 32 mm mit dem Ohmmeter verbunden werden.

Messbereich: 0 … 1000 A AC/DC
Bluetooth Schnittstelle
Einschaltstrommessung
LC Farbdisplay
Not Connected Voltage Funktion

Ohmmeter PCE-DC 41

211,90 €

Das Ohmmeter misst Spannungen bis 600 V, Ströme bis 600 A und Widerstände bis 1000 Ω. Die Messung kann mit dem Ohmmeter entweder über die beiliegenden Messleitungen erfolgen oder berührungslos mit Hilfe des Zangenmechanismus. Die Durchführung von Durchgangsprüfungen ist mit dem Ohmmeter ebenfalls möglich. Das Ohmmeter können Sie hier in unserem Shop kaufen.

Spannung: 600 V AC/DC
Strom: 600 A AC/DC
Widerstand: 1000 Ω
Zangenmechanismus
Zangenmechanismus
Durchgangsprüfung
Peak- und Data-Hold-Funktion

Ohmmeter PCE-IT100

275,90 €

Das Ohmmeter PCE-IT100 erfasst mit Hilfsspannungen von 125 V, 250 V, 500 V und 1000 V Isolations-Widerstände bis max. 4000 MΩ. Weiterhin wird die Messung von niederohmigen Widerständen bis 400 Ω und eine Messfunktion für Wechsel- und auch Gleichspannungen von diesem Ohmmeter PCE-IT100 angeboten.

AC-Spannung (40 … 400 Hz): 750 V
DC-Spannung: 1000 V
Widerstand: 40 Ω / 400 Ω
Isolationswiderstand: 4 MΩ / 40 MΩ / 400 MΩ / 4000 MΩ
4 verschiedene Prüfspannungen bis 1 kV
Auto-Power-Off-Funktion
Sicherheit: EN 61010-1, CAT III 1000 V

Ohmmeter PCE-DC 41-ICA inkl. ISO-Kalibrierzertifikat

352,90 €

Spannung: 600 V AC/DC
Strom: 600 A AC/DC
Widerstand: 1000 Ω
Zangenmechanismus
Zangenmechanismus
Durchgangsprüfung
Peak- und Data-Hold-Funktion
inkl. ISO-Kalibrierzertifikat

Ohmmeter PCE-CLT 20-ICA

359,90 €

Kabellänge: 0,1 m ... 30 km
Widerstand: 0,1 mΩ ... 1999,9 Ω
Standard Kabeltypen: 0,15 ... 240 mm² wählbar
Einheit in m, km und ft
8 Speicherplätze für eigene Kabeltypen
Kupfer- und Aluminium Kabel
inkl. ISO-Kalibrierzertifikat

Kaufberatung

Ohmmeter

Funktionsweise eines Ohmmeters

Ein Ohmmeter ist ein elektrisches Messgerät zur Bestimmung des elektrischen Widerstands in einem Stromkreis oder einem elektrischen Bauteil. Der elektrische Widerstand wird in Ohm (Ω) gemessen und gibt an, wie stark der elektrische Strom durch einen Leiter oder ein Bauteil behindert wird.

Ein Ohmmeter arbeitet nach dem Prinzip der Spannungs- und Strommessung. Es enthält eine interne Spannungsquelle (Batterie), die einen kleinen elektrischen Strom durch das zu messende Bauteil leitet. Das Gerät misst den resultierenden Stromfluss und berechnet daraus den Widerstand nach dem Ohm’schen Gesetz:

Dabei steht R für den Widerstand, U für die Spannung und I für den Strom. Je nachdem, wie hoch der Widerstand ist, wird auf dem Display des Ohmmeters der entsprechende Wert angezeigt. Moderne digitale Ohmmeter zeigen den Messwert direkt an, während analoge Ohmmeter mit einer Skala und einem Zeiger arbeiten.

Anwendungsfälle für Ohmmeter

Ohmmeter werden in verschiedenen Bereichen eingesetzt, darunter:

Elektronik und Elektrotechnik: Prüfung von Widerständen, Schaltungen und Bauteilen in elektrischen Geräten.
Kfz-Technik: Überprüfung von Kabeln, Sensoren und elektrischen Verbindungen in Fahrzeugen.
Haushaltsgeräte-Reparatur: Testen von defekten Bauteilen wie Heizelementen, Sicherungen oder Motorwicklungen.
Installationstechnik: Kontrolle von Leitungen und Anschlüssen auf Durchgang und Widerstandswerte.
Industrie und Wartung: Diagnostik von Maschinen und Anlagen zur Erkennung von Isolationsfehlern oder defekten Bauteilen.
Bildung und Forschung: In Schulen, Universitäten und Laboren für Experimente und Messtechnik.

Kaufkriterien für ein Ohmmeter

Ein Ohmmeter ist ein unverzichtbares Werkzeug für Elektriker, Techniker und Hobbybastler. Die richtige Wahl des Ohmmeters hängt von den individuellen Anforderungen und dem gewünschten Einsatzzweck ab. Beim Kauf eines Ohmmeters sollten folgende Aspekte berücksichtigt werden:

Messbereich: Das Ohmmeter sollte einen für die geplanten Messungen geeigneten Widerstandsbereich abdecken.
Genauigkeit: Digitale Ohmmeter bieten meist eine höhere Messgenauigkeit als analoge Modelle.
Anzeigetyp: Ein digitales Display ist einfacher abzulesen, während ein analoges Ohmmeter für bestimmte Anwendungen nützlich sein kann.
Zusätzliche Funktionen: Viele Ohmmeter können neben Widerstand auch Spannung und Strom messen, was sie vielseitiger macht.
Messstrom und interne Spannungsquelle: Manche empfindlichen Bauteile erfordern ein Ohmmeter mit niedrigem Messstrom, um Schäden zu vermeiden.
Robustheit und Sicherheit: Besonders im professionellen Einsatz sind schlagfeste Gehäuse und Schutzmaßnahmen gegen Überspannung wichtig.
Preis-Leistungs-Verhältnis: Abhängig vom Anwendungsbereich sollte das Gerät ein gutes Verhältnis zwischen Kosten und Funktionen bieten.
