Photovoltaik-Messgerät
für Isolationswiderstände bis 4000 MΩ / CAT III 1000 V / einfache Handhabung
Einzel- oder Dauermessung / Max/Min-Wert Funktion

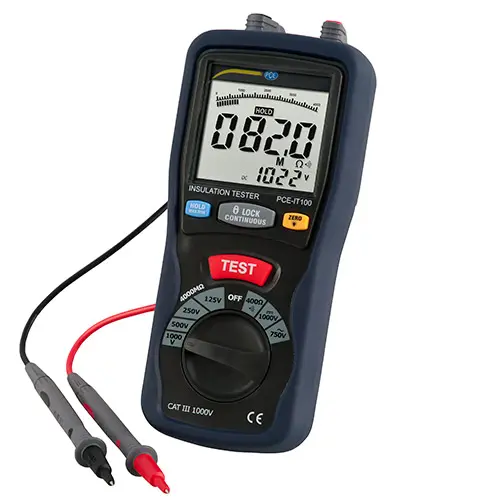

Das Photovoltaik-Messgerät erfasst mit Hilfsspannungen von 125 V, 250 V, 500 V und 1000 V Isolations-Widerstände bis max. 4000 MΩ. Weiterhin wird die Messung von niederohmigen Widerständen bis 400 Ω und eine Messfunktion für Wechsel- und auch Gleichspannungen von diesem Photovoltaik-Messgerät angeboten. Ein Durchgangsprüfer mit Piepton ist ebenfalls Bestandteil der Ausrüstung vom Photovoltaik-Messgerät. Neben einer Data-Hold-Funktion zum Festhalten des aktuellen Messwertes, kann bei der Spannungs- und Niederohmmessung auch der Max. bzw. Min.-Wert, im Photovoltaik-Messgerät festgehalten werden.

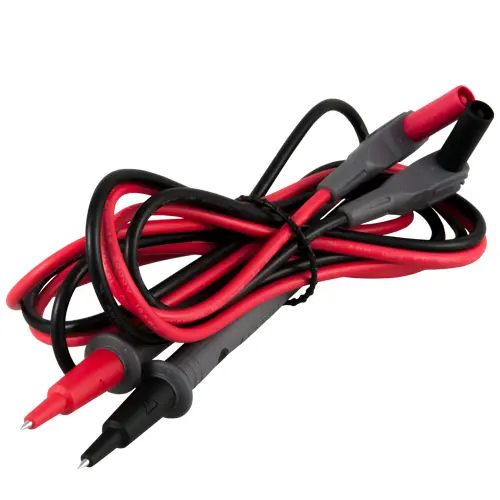

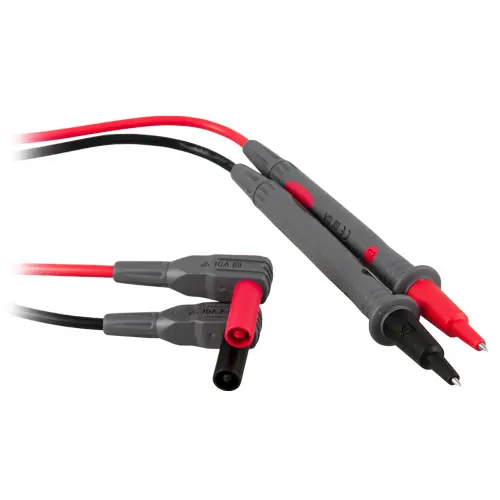

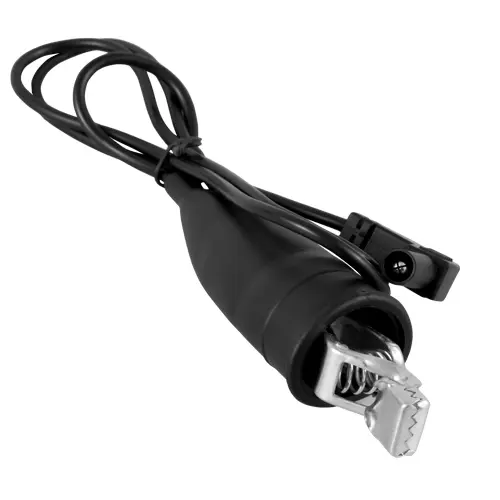

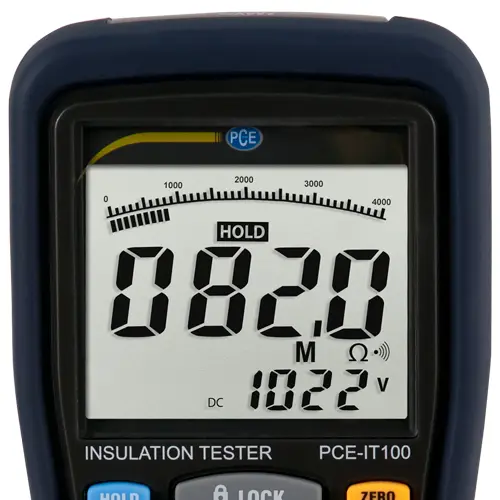

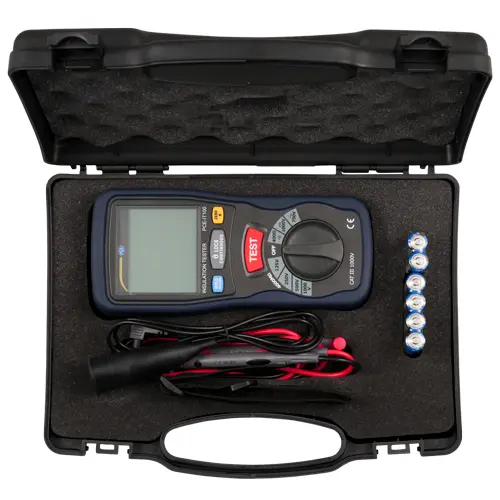

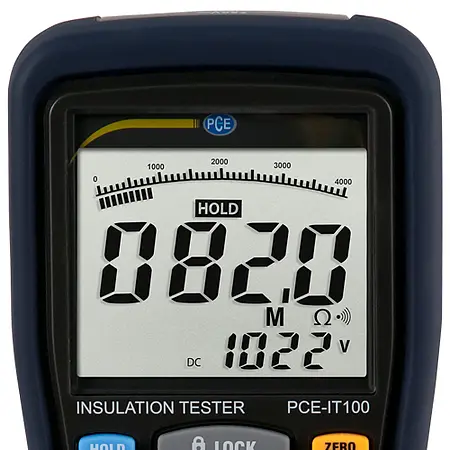

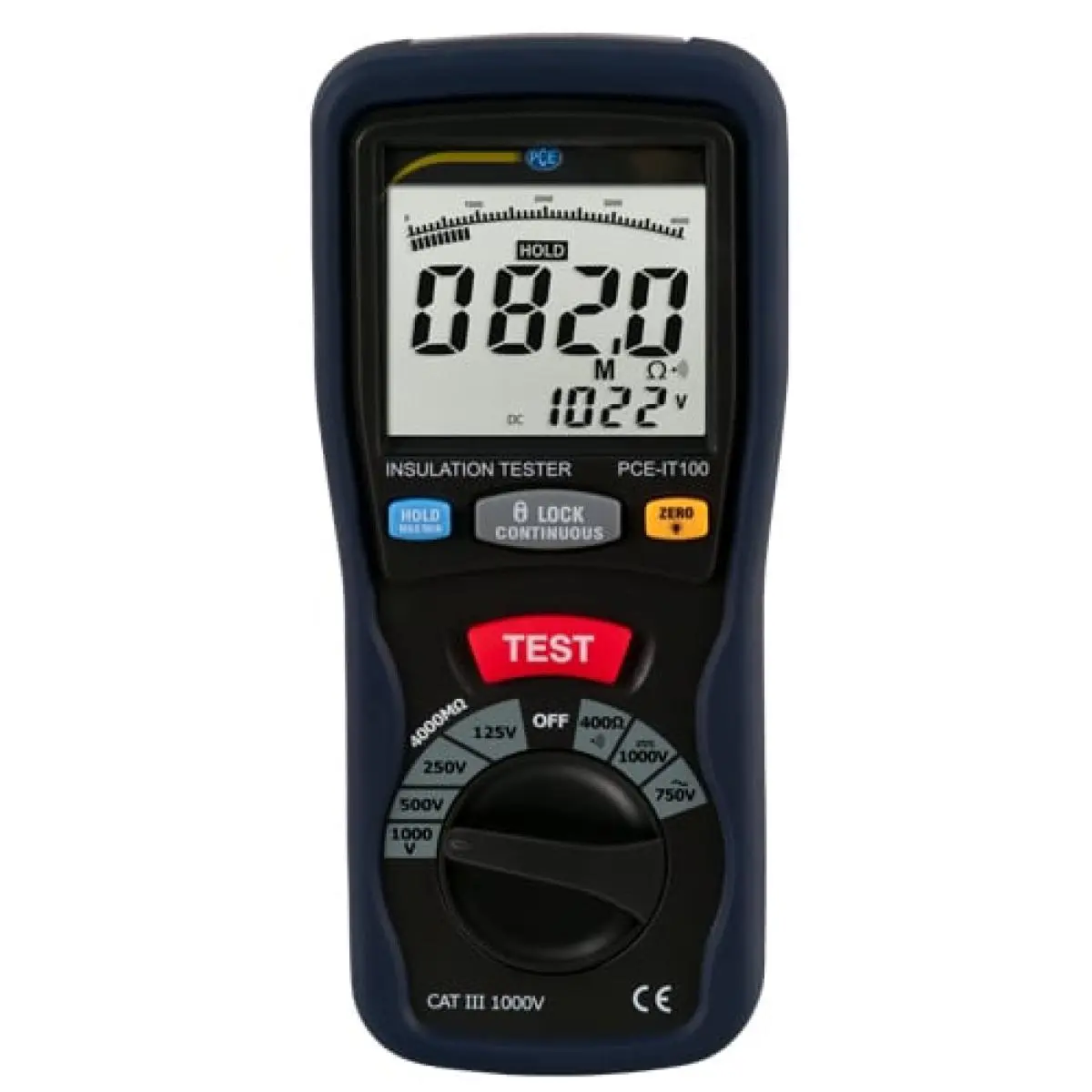

Das Display vom Photovoltaik-Messgerät ist dank der großen Ziffern und der Beleuchtung auch unter schwierigen Lichtverhältnissen gut ablesbar. Die großen Tasten und das Drehrad zur Wahl der Messfunktionen erlauben eine einfache Bedienung vom Photovoltaik-Messgerät. Im Lieferumfang vom Photovoltaik-Messgerät sind ein Satzmessleitungen mit Prüfspitzen, eine Messleitung mit Krokodilklemme und 6 Batterien zum Betrieb vom Photovoltaik-Messgerät enthalten.
Einzuhaltende Grenzwerte bei der Isolationsmessung
- bei Neuanlagen (trockene Räume): 1000 Ohm x Volt der Betriebsspannung
(z.B. bei 230 Volt >230 kOhm)
- bei Neuanlagen (Feuchträume, im Freien): 500 Ohm x Volt der Betriebsspannung
- geerdete Geräte: 1000 Ohm x Volt der Betriebsspannung
- schutzisolierte Geräte: 2 MOhm
- Elektrowerkzeuge: 2 MOhm
- Schutzkleinspannung: 250 kOhm
- elektrische Messgeräte: 5 MOhm
- Gängige Prüfspannungswerte sind 100 Volt für Kleinspannungs- und Fernmeldeanlagen, 500 Volt
für die Gebäudeinstallation und Hausgeräte, 1000 Volt für Niederspannungsmotoren und
Transformatoren
