Photovoltaik Messgeräte KIT PCE-PVA 100-SPM 1-KIT

Name: Photovoltaik Messgeräte KIT PCE-PVA 100-SPM 1-KIT
Brand: PCE Instruments
SKU: 5987535
Price: 1556.9 EUR
Availability: InStock

Best.Nr.: PCE-PVA 100-SPM 1-KIT

EAN: 4250348729682

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

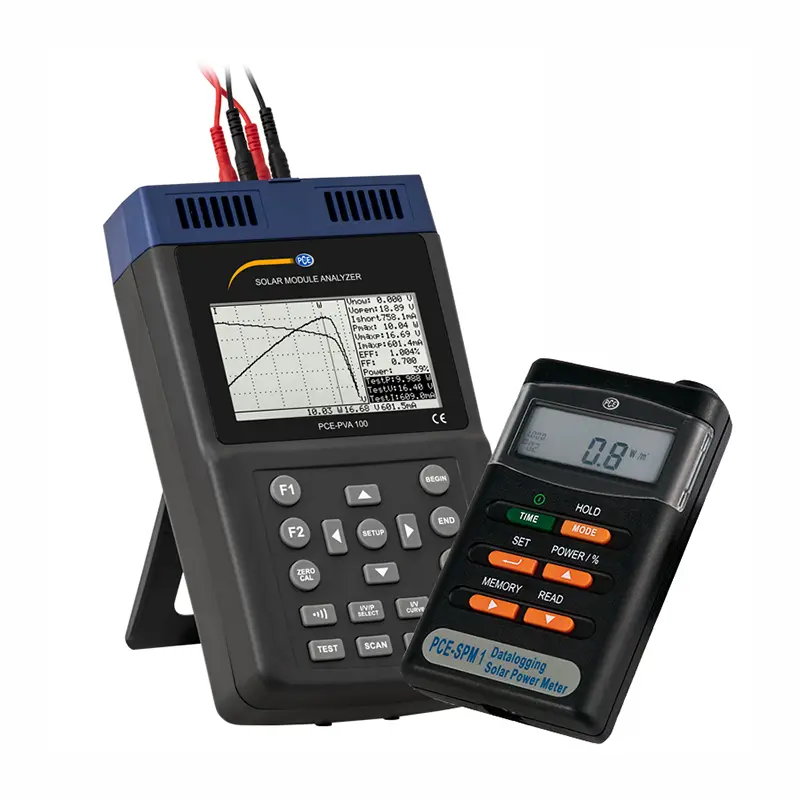

Photovoltaik-Messgerät PCE-PVA 100 mit einem Messbereich von 0 ... 12 A DC /
USB Schnittstelle /

Datenspeicher für 100 gemessene Kennlinien / 4,8" LC Display /

Akku Betrieb für ca. 400 Messungen / optional mit ISO Kalibrierzertifikat

Das Photovoltaik-Messgerät ist ein nützliches Hilfsmittel um Solarzellen auf ihre Kennlinien hin zu untersuchen. Mit einem Gleichspannungsbereich von 0 … 60 V und einem Gleichstrombereich von 0 … 12 A deckt das Photovoltaik-Messgerät eine große Anzahl von Solarmodulen ab. Gespeichert werden die ermittelten Kennlinien direkt auf dem Solarmodul Tester. Auf dem Datenspeicher vom Photovoltaik-Messgerät können bis zu 100 Messungen gespeichert werden. Die gespeicherten Messwerte können anschließend an einem PC mit der dazugehörigen Software ausgelesen und weiterverarbeitet werden. Zusätzlich besteht die Möglichkeit das Photovoltaik-Messgerät vollständig über die Software zu bedienen.

Für die Bestimmung der Kennlinien eines Solarmoduls stehen bei dem Photovoltaik-Messgerät zwei verschiedene Messfunktionen zur Verfügung. Im automatischen Modus wird die Kennlinie mit automatischen Parametern vom Photovoltaik-Messgerät erstellt. Dadurch erhält der Bediener einen ersten Eindruck von dem Zustand von dem Solarmodul. Im manuellen Modus können bei dem Photovoltaik-Messgerät der Stromanfangswert und der Stromendwert eingestellt werden. Ist die Fläche des Solarmodules und die Leistung der eintreffenden Strahlung in W/m² hinterlegt, kann das Photovoltaik-Messgerät die Effizienz und den Füllfaktor der Zelle berechnen. Eine weitere Messfunktion bei dem Photovoltaik-Messgerät ist die Ein Punkt Messung. Hierbei kann ein spezifischer Strom vom Photovoltaik-Messgerät angesteuert und überprüft werden.

Das LC Display bei dem Photovoltaik-Messgerät hat eine Größe von 4,8“. Dadurch kann die Kennlinie und gleichzeitig alle Messwerte abgelesen werden. Um die Kennlinie besser zu analysieren kann jeder einzelne Messpunkt bei dem Photovoltaik-Messgerät angefahren werden. Für eine andere Ansicht der X und Y-Achse kann per Tastendruck auf dem Photovoltaik-Messgerät zwischen Strom, Spannung und der Leistung umgeschaltet werden.

Wegen seiner vielen verschiedenen Funktionen ist der Solarmodul Tester das ideale Messmittel, um Solarmodule auf deren Effektivität hin zu untersuchen. Der Solarmodul Tester findet daher seine Anwendung auf Photovoltaikanlagen und Forschungseinrichtung zur Weiterentwicklung von Solarmodulen. Optional kann das Photovoltaik-Messgerät mit einem ISO Kalibrierzertifikat ausgestattet werden.

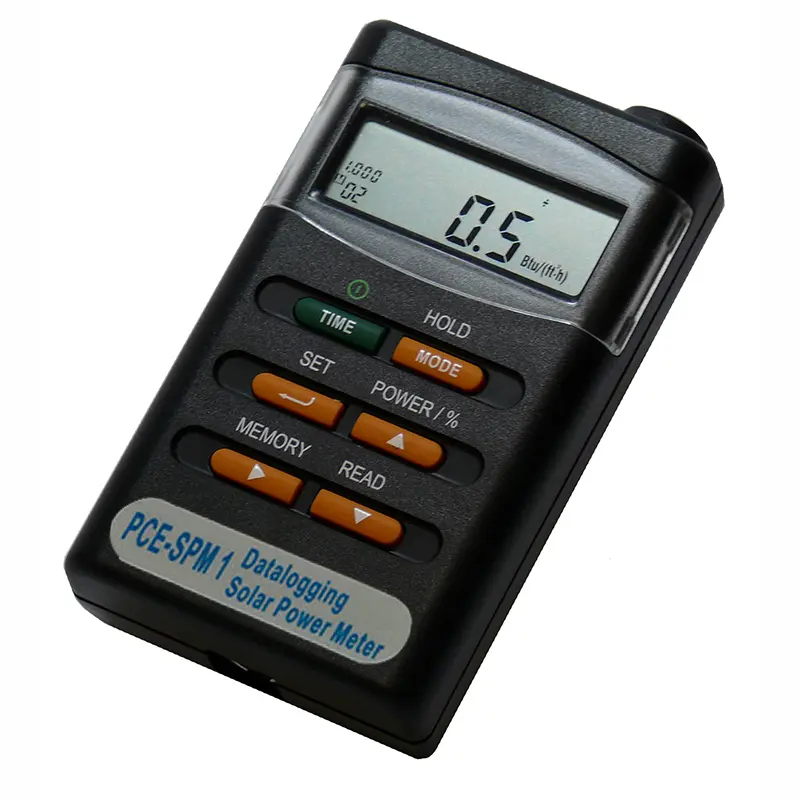

Solarmessgerät PCE-SPM 1 mit integriertem Sensor, ermittelt die Energieausbeute an Solaranlagen /

dient ebenfalls zur Findung optimaler Solar-Standorte für Neuanlagen

Das Solarmessgerät für solare Energie ist das optimale Hand - Prüfgerät für Solaringenieure, Architekten und Hobby-Solarteure. Mit diesem Solarmessgerät ermitteln Sie die Solar-Leistung. Damit wird eine Aussage über die Zusammenstellung und Auslegung einer Photovoltaikanlage möglich. Die Messung der Lichtintensität erfolgt über eine monokristalline Silizium-Solarzelle. Der in das Solarmessgerät integrierte Prozessor sorgt für eine automatische Korrektur zum Erhalt der Grundgenauigkeit nach der Kalibrierung jedes Gerätes im Solar-Simulator. Die wichtigste Kenngröße P tot (in W/m²) ist direkt am Display ablesbar.

Die im internen Speicher (32.000 Messwerte) enthaltenen Daten können mit Hilfe der Software an die serielle Schnittstelle eines PC übertragen werden. Dieses Solarmessgerät wurde auch für den Außeneinsatz konzipiert und besitzt ein witterungsbeständiges Kunststoffgehäuse. Seine kompakten Abmessungen erlauben eine komfortable Einhandbedienung.

1. Solar - Direktmessung vor Ort
Mit dem Solarmessgerät kann eine direkte Messung der Energie an einer definierten Position vorgenommen werden. Diese Messwerte können u. a. zur Überprüfung des Wirkungsgrades von PV-Modulen oder Solar Thermie- Anlagen herangezogen werden.

2. Simulation von Temperatur, Leistung, Spannung und Strom von PV- Modulen
Achtung: nur in Kombination mit dem von uns angebotenen Multimeter möglich.

3. Langzeitmessungen
Für Messungen über längere Zeiträume ist das Solarmessgerät intern mit einem Datenlogger ausgestattet.

Sonnenstrahlung
Das Solarmessgerät erkennt die volle solare Strahlung, d.h. sowohl die direkte Strahlung, als auch die difusse solare Strahlung der Atmosphäre. Der größte Energieanteil der Sonnenstrahlung, der auf die Oberfläche der Erde reflektiert, befindet sich in der infraroten sichtbaren Streife des Spektrums, da die Ultraviolettstrahlung durch die Atmosphäre absorbiert wird. Die Sonnenstrahlung ist unterschiedlich im Laufe des Jahres, da der Winkel der einfallenden Lichtstrahlen im Sommer größer als im Winter ist und die Strahlen fallen im Sommer senkrechter ein.

Merkmale

Photovoltaik Analysator PCE-PVA 100
- Datenspeicher für 100 Messungen

- Messbereich 0 ... 12 A DC

- drei verschiedene Testfunktionen

- PC Schnittstelle zur Datenübertragung

- umschaltbare Grafikansicht
Solarmessgerät PCE-SPM 1
- ermöglicht vor Ort-Messung der Sonnen -Leistungsausbeute / Einstrahlung P tot
- ermöglicht Langzeitmessung über den internen Messwertspeicher (32.000)
- Übertragungs- und Auswertesoftware im Lieferumfang enthalten (in englisch)
- ermöglicht vergleichende Solar-Messung
- Min-, Max- und Data-Hold Funktion
- Versorgung mittels 4 Li-Ionen-Batterien (Lebensdauer ca. 16 Tage bei Dauereinsatz)

Spezifikation

Photovoltaik-Messgerät	PCE-PVA 100
Gleichspannung
Messbereich	0 … 10 V
Auflösung	0,001 V
Genauigkeit	±1 % ±(1 % von Vopen ±0,1 V)
Messbereich	10 … 60 V
Auflösung	0,1 V
Genauigkeit	±1 % ±(1 % von Vopen ±0,1 V)

Vopen: offene Spannungsmessung an einem Solarmodul

Gleichstrom
Messbereich	0,01 … 10 A
Auflösung	1 mA
Genauigkeit	±1 % ±(1 % von Ishort ±9 mA)
Messbereich	10 … 12 A
Auflösung	10 mA
Genauigkeit	±1 % ±(1 % von Ishort ±0,09 A)

Ishort: Kurzschluss Strom einer Solarzelle

Weitere Spezifikationen
einstellbare Photovoltaik Fläche	0,001 … 9999 m²
einstellbare Bestrahlungsstärke	10 … 1000 W/m²
Display	4,8“ LC-Display
Sicherung	F250 V, 12 A
Datenspeicher	100 Messungen
Speicherrate	0 … 99 Minuten
Akkulaufzeit	ca. 400 lineare Messungen von 60 … 0 V
	und 0 … 12 A
Spannungsversorgung Akku	11,1 V, 3400 mAh Lithium Akku
Spannungsversorgung Netzteil	Primär: 100 … 240 V AC 50/60 Hz
	Sekundär: 15 V DC / 3A
Verschmutzungsgrad	2
Temperaturkoeffizient	0,1 % vom Messbereich /
	°C bei Temperaturen <18 °C und >28 °C
Betriebsbedingungen	-20 … 60 °C <75 % r. F., nicht kondensierend
Abmessungen	257 x 155 x 57 mm
Gewicht	1160 g

Solarmessgerät	PCE-SPM 1
Messbereich	0 ... 2000 W/m²
Auflösung	1 W/m²
Genauigkeit	±10 W/m² oder ±5 % (es gilt der höhere Wert)
Spektralbereich	400 ... 1100 nm
Datenspeicher	32.000 Messwerte
Messrate	einstellbar
Datenübertragung	serielle RS232-Schnittstelle
Anzeige	LCD
Umgebungstemperaturbereich	0 ... +50 °C
Max. Feuchte	<80 % r.F.
Betriebsversorgung	4 x 1,5 V AAA Li-Ionen-Batterie
	(für ca. 16 Tage Dauereinsatz)
Abmessung	111 x 64 x 34 mm
Gewicht	165 g

Lieferumfang

1 x Photovoltaik-Messgerät PCE-PVA 100

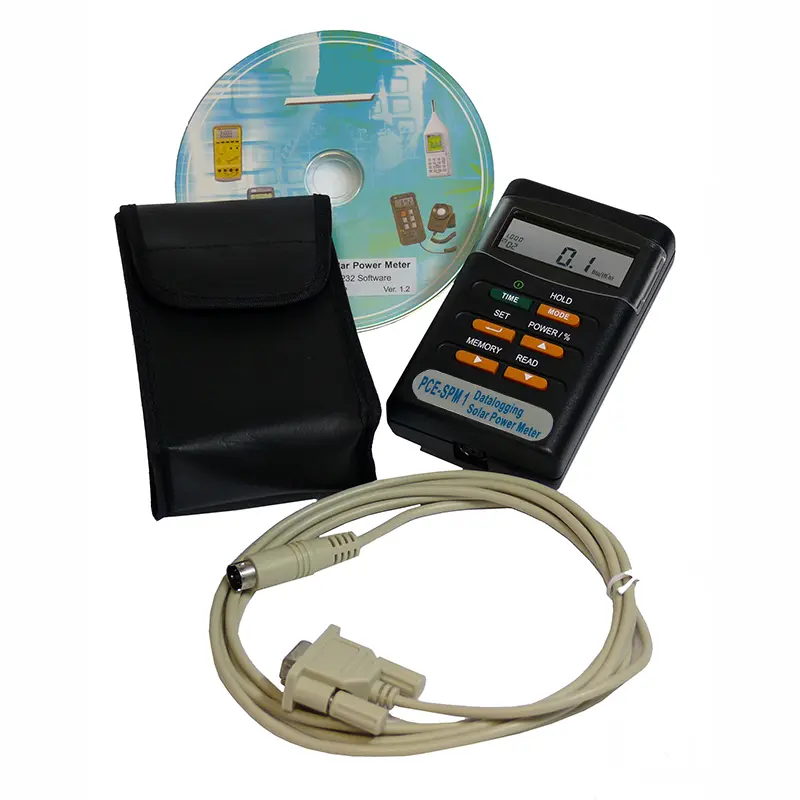

1 x Solarmessgerät PCE-SPM 1

1 x optisches USB Kabel

1 x Akku
1 x Software CD

2 x Kelvinklemme

2 x Sicherheits-Messleitung (100 mm)

1 x Netzteil
1 x interner Sensor
1 x interner Messwertspeicher
1 x RS-232-PC-Kabel
1 x Software
4 x Batterie
1 x Gerätetasche

1 x Bedienungsanleitung
