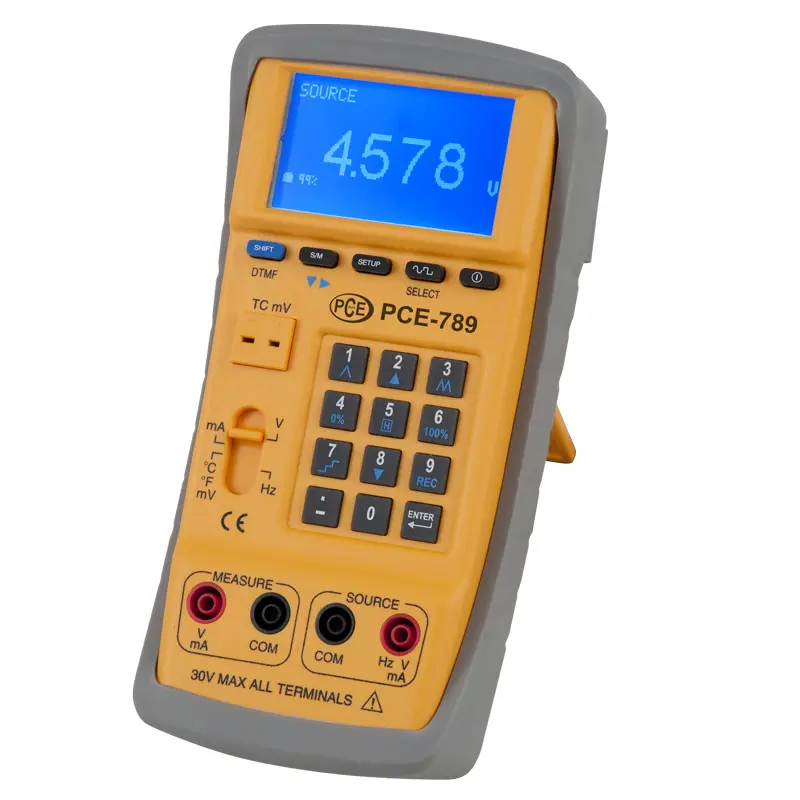

Prozesskalibrator / Messen und Simulieren von Strom- und Spannungssignalen und Thermoelementen /
integrierter Funktionsgenerator für spezifische Signalformen /
großes Grafikdisplay mit Hintergrundbeleuchtung /
mit Datenloggerfunktion

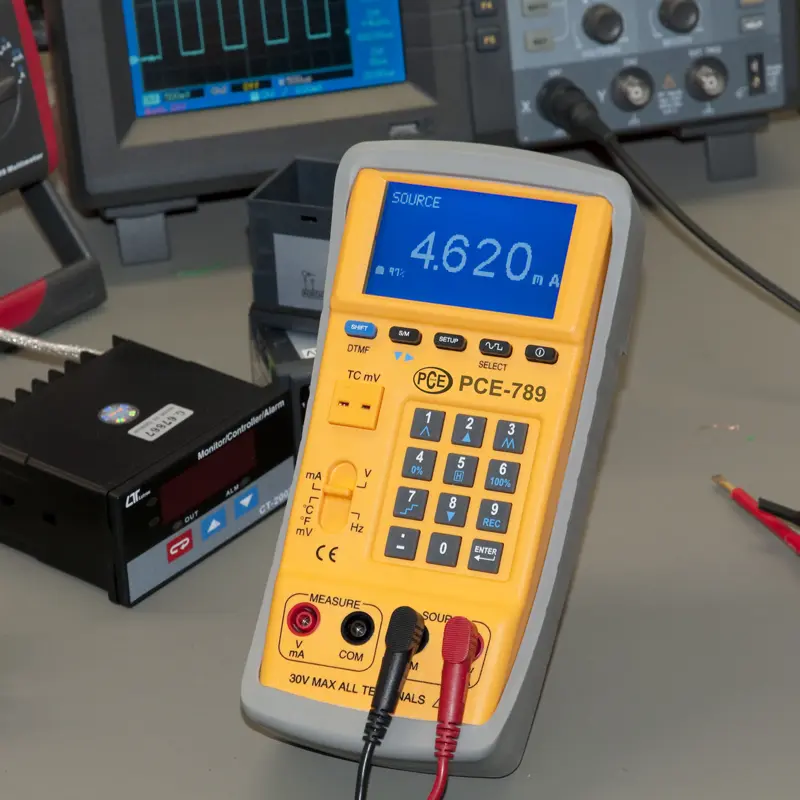

Der Prozesskalibrator ist ein vielseitiges Instrument zur Messung und Simulation von Prozesssignalen. Sowie Strom- als auch Spannungssignale können mit dem Prozesskalibrator simuliert und gemessen werden. Die Kennlinien vieler Thermoelement-Typen sind in diesem Prozesskalibrator hinterlegt und ermöglichen ein Eingeben und Anzeigen der Werte in °C. Das besondere an diesem Prozesskalibrator ist der integrierte Funktionsgenerator. Neben den Wellenformen Sinus, Dreieck und Rechteck und geschnittenem Sinus sind 10 weitere Kurvenformen im Prozesskalibrator hinterlegt.

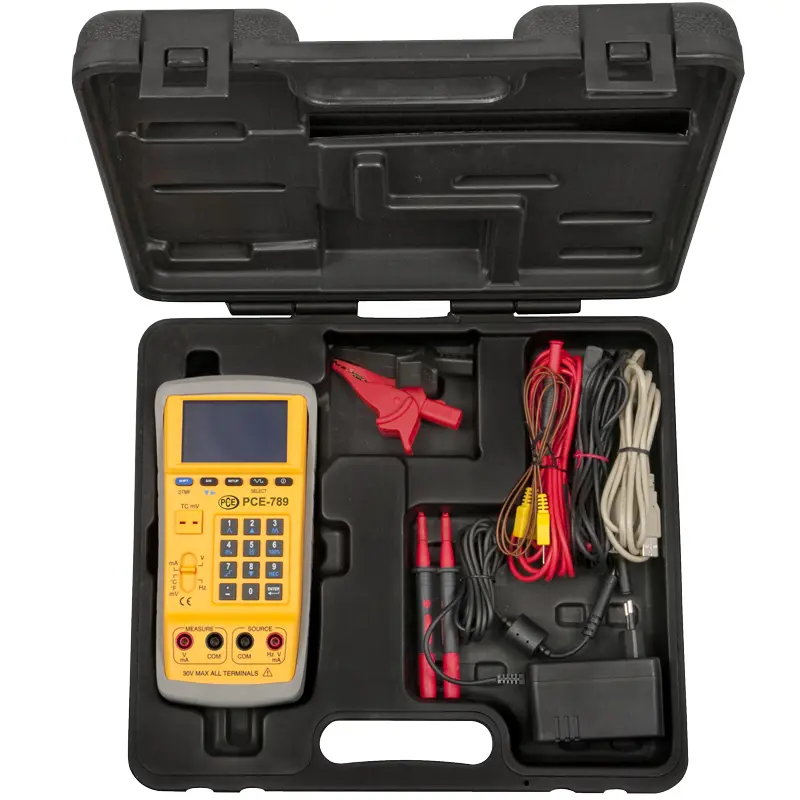

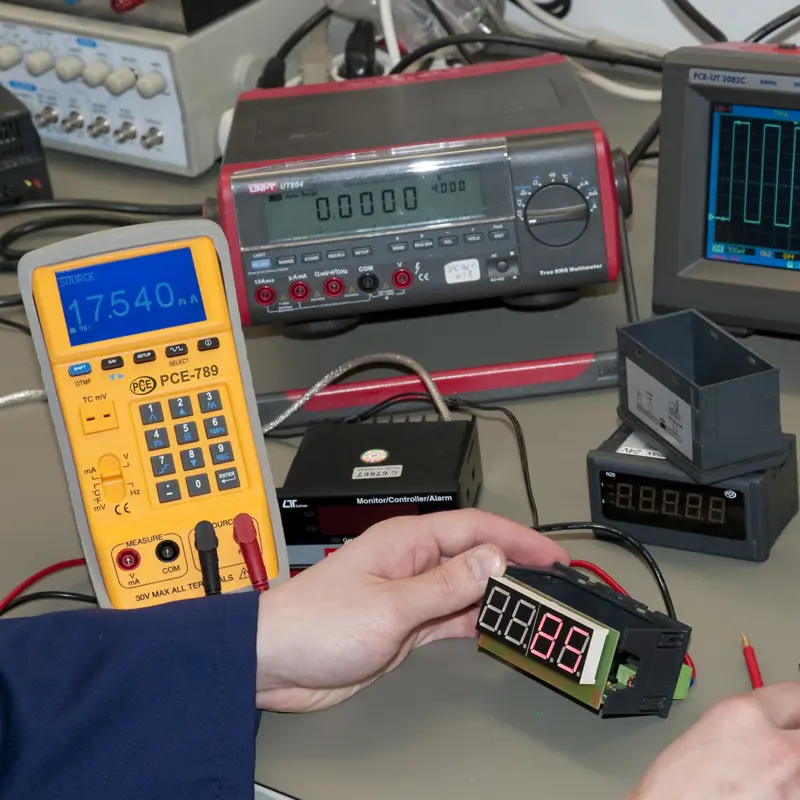

Außerdem können mit Hilfe der im Lieferumfang enthaltenen Software auch spezifische Kurvenformen erstellt und im Prozesskalibrator gespeichert werden. Weiterhin kann dieser Prozesskalibrator zwei überlagerte Frequenzen ausgeben. Diese Funktionsvielfalt kombiniert mit einem robusten Kunststoffgehäuse ermöglicht es, diesen Prozesskalibrator im vielen Bereichen einzusetzen. Für den Instandhalter in der Industrie, dem Ingenieur im Labor sowie für den Techniker im Service-Bereich ist dieser Prozesskalibrator ein nützliches Instrument mit welchem viele Aufgaben erledigt werden können. Für den mobilen Einsatz ist neben der Spannungsversorgung über ein Netzteil auch der Akkubetrieb möglich.
Technische Spezifikation | |||
Größe | Bereich | Auflösung | Genauigkeit |
Simulieren / Geben | |||
Strom (Leerlaufsp. >15 V) | -4 ... -0,005 mA | 1 µA | ± (0,03 % + 5 dgt) |
0,005 ... 4 mA | 1 µA | ± (0,03 % + 5 dgt) | |
4 ... 20 mA | 1 µA | ± (0,03 % + 3 dgt) | |
20 ... 24 mA | 1 µA | ± (0,03 % + 5 dgt) | |
Spannung (max. 1 mA) | -3 ... -0,005 V | 1 mV | ± (0,03 % + 5 dgt) |
0,005 V ... 10 V | 1 mV | ± (0,03 % + 5 dgt) | |
10 V ... 15 V | 1 mV | ± (0,03 % + 5 dgt) | |
- 10 ... 70 mV | 0,01 mV | 0,05 mV | |
Thermoelemente | je nach Typ | je nach Typ | |
Typen: K, J, E, T, R, S, N, L, U, B, C | (siehe Anleitung) | 0,1 °C | (siehe Anleitung) |
Frequenz | 0,3 ... 99,999 Hz | 0,1 Hz | 0,002 Hz |
10,00 ... 999,99 Hz | 0,1 Hz | 0,02 Hz | |
1000,0 ... 9999,9 Hz | 0,1 Hz | 0,2 Hz | |
10000 ... 20000 Hz | 0,1 Hz | 2 Hz | |
Strom | -4 ... -0,005 mA | 1 µA | ± (0,03 % + 5 dgt) |
0,005 ... 4 mA | 1 µA | ± (0,03 % + 5 dgt) | |
4 ... 20 mA | 1 µA | ± (0,03 % + 3 dgt) | |
20 ... 24 mA | 1 µA | ± (0,03 % + 5 dgt) | |
Spannung | -3 ... -0,005 V | 1 mV | ± (0,03 % + 5 dgt) |
0,005 V ... 10 V | 1 mV | ± (0,03 % + 5 dgt) | |
10 V ... 15 V | 1 mV | ± (0,03 % + 5 dgt) | |
Thermoelemente | |||
Typen: K, J, E, T, R, S, N, L, U, B, C | je nach Typ | 0,1 °C | je nach Typ |
(siehe Anleitung) | (siehe Anleitung) | ||
Allgemein | |||
Spannungsversorgung | Interner Akku oder Netzteil | ||
Abmessungen | 214,0 x 98,7 x 56,0 mm | ||
Gewicht | 650 g | ||
Umgebungsbedingungen | Betrieb: 0 ... 50 °C, 85 % r.F. Lagerung: -20 ... 60 °C, 75 % r.F. |
