Beschreibung Software / Technische Voraussetzungen
Für unsere Messgeräte benötigen Sie eins unserer Software-Tools. Unsere Software dient der Auswertung der bei Schließkraftmessungen gewonnenen Daten. Je nachdem welches Messgerät bzw. welches Auswertungsgerät Sie besitzen, können Sie unterschiedliche Software herunterladen.
- PC/ Laptop Windows 7 oder höher
- Serieller USB-Anschluss oder Bluetooth-Schnittstelle
- Messgerät
- für folgende Messgeräte: Original BIA Klasse 1, BIA 600, FM 100, FM 200,FM 202,
FM 205, FM 206, FM 207, FM 208, FM 300

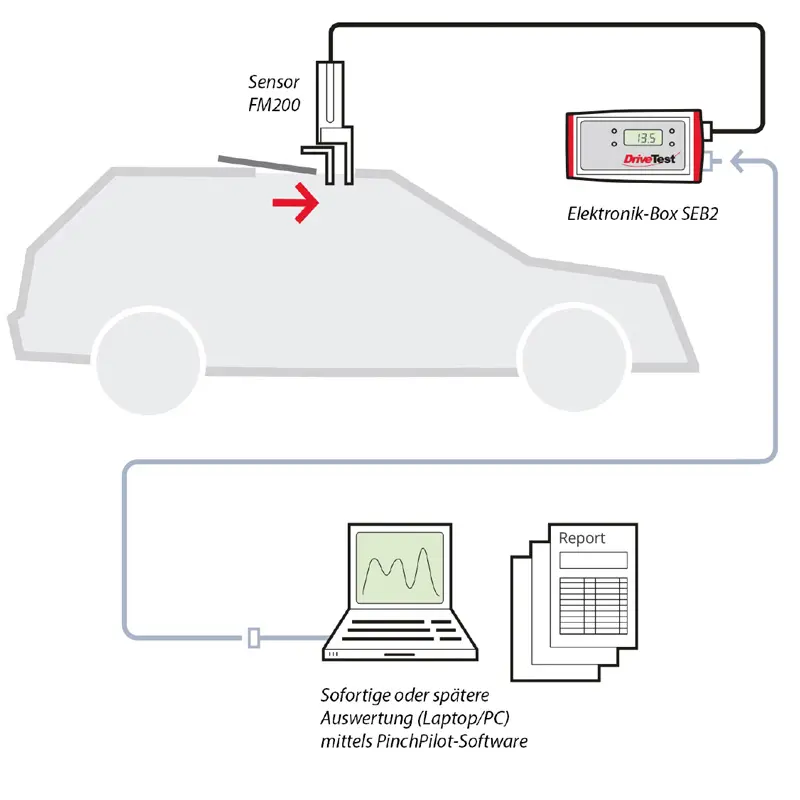

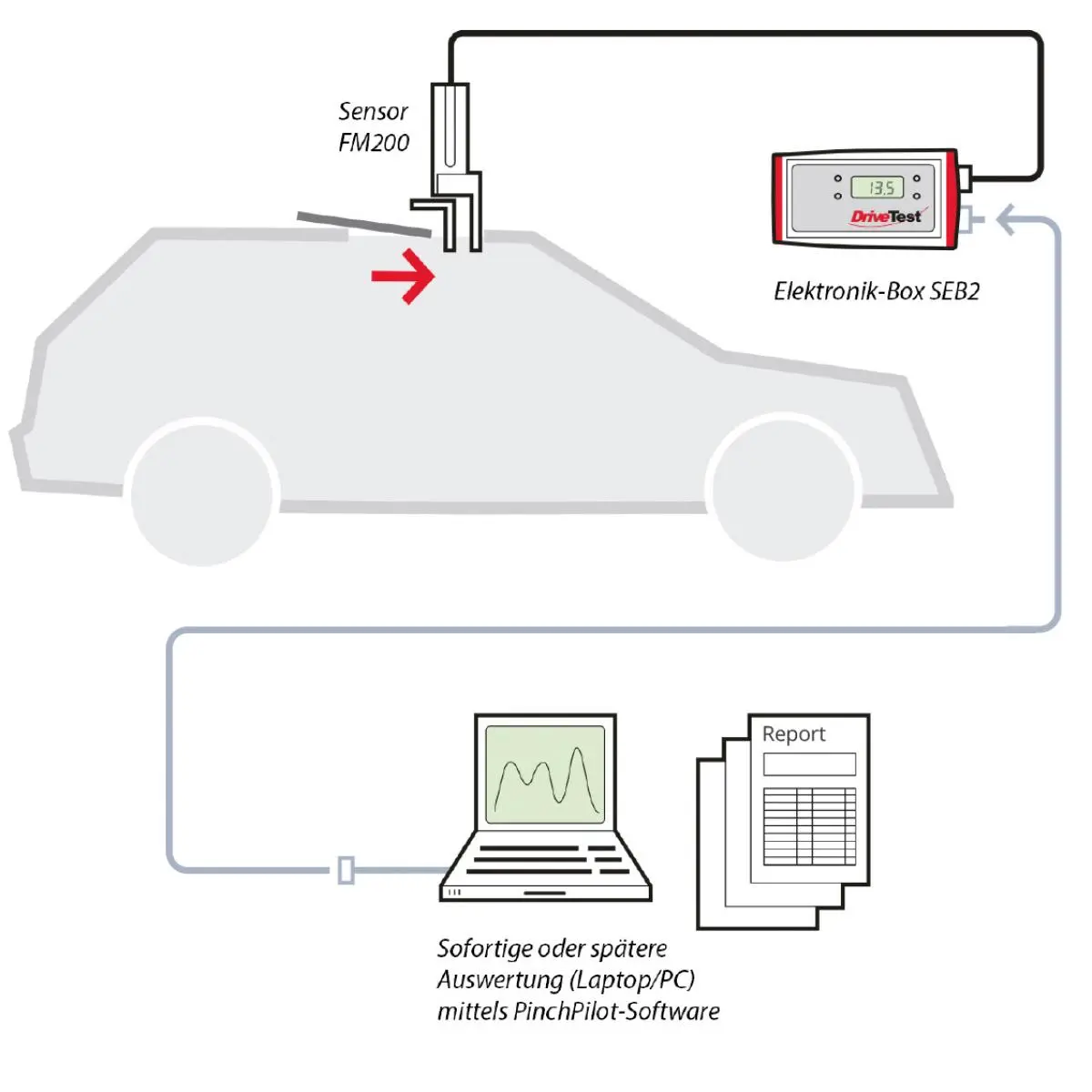

PC-Software PinchPilot
Unsere Software „PinchPilot“ dient zur Auswertung der bei Schließkraftmessungen gewonnenen Daten. Für die tägliche Arbeit ist keine zusätzliche Software erforderlich.
Datenexport
PinchPilot stellt alle für die routinemäßigen Messungen benötigten Funktionen zur Verfügung. Sollten die Daten dennoch in einem anderen Raum weiterverarbeitet werden, dann stehen verschiedene Arten des Exports zur Auswahl:
Text-Export: Messwerte als Zahlenreihe; importierbar z.B. in Microsoft Excel
Bild-Export: Protokoll oder Einzeldiagramm im EMF-Format; importierbar z.B. in Microsoft Word Messdaten exportierbar als ppdx (XML-Format) und mit unseren anderen Software-Tools zur Weiterverarbeitung importierbar
SQL Datenbank: Auf Wunsch kann eine kundenspezifische SQL-Schnittstelle realisiert werden
National Instruments DataPlugin (für Import in Diadem oder LabView)
Bewertung nach PinchPilot-Richtlinie
Die Software bewertet die Messergebnisse nach PinchPilot-Richtlinien. Diese sind auf der Grundlage geltender Vorschriften (Gesetze, Standards, Richtlinien) erstellt. Sie bestehen aus einem Satz von Parametern, die die zulässigen Grenzwerte beinhalten. Die gewonnenen Messergebnisse werden entsprechend bewertet. Der zulässige Bereich ist im Messdiagramm farbig hinterlegt und erlaubt eine schnelle Einschätzung der Messung. Die PinchPilot-Richtlinien werden von uns auf dem aktuellen Stand gehalten. Kalibrierungen durch uns beinhalten ein Update der Software und damit auch der PinchPilot-Richtlinien. Bei regelmäßiger Kalibrierung hat der Anwender die Sicherheit, immer nach dem neuesten Stand zu prüfen. Neben der Bewertung nach PinchPilot-Richtlinien hat der Anwender die Möglichkeit, eine eigene Richtlinie zu erstellen.
Ergebnisdokumentation
Zur Dokumentation von Messungen in Papierform stehen zwei Möglichkeiten zur Verfügung: Das Messprotokoll ist eine ausführliche grafische Dokumentation für einen Messpunkt. Während der Messreport eine Dokumentation für mehrere Messpunkte in Tabellenform ist. Damit können alle Messungen an einem Objekt (Tür, Waggon, etc.) dokumentiert werden.
Die Benutzersprache können Sie selbst einstellen: Deutsch, Englisch, Französisch, Italienisch und Spanisch. Kosten für ein Software-Upgrade entstehen, sofern keine Lizenz für die heruntergeladene Version verfügbar ist.
Aktuell können folgenden Normen und Richtlinien ausgewertet werden:
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1
