- Unterstützung relevanter Standards – 2000/4 EG

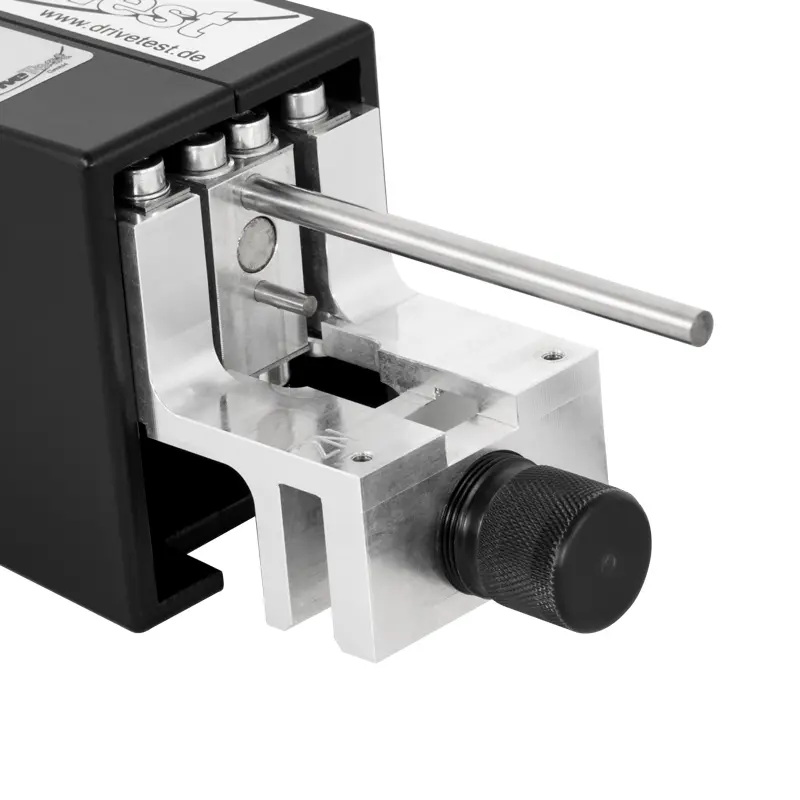

- Präzise Messungen – durch reibungsfreie Führung und Plattformwägezelle

- Robuste Ausführung – hochfestes Aluminium und POM sichert lange Lebensdauer im harten Einsatz

- Einfache Handhabung – Betrieb mit einer einzigen Taste oder fernbedient über Microsoft® DLL -
  Schnittstelle oder National Instruments® LabVIEW Bibliothek

- Professionelle, umfangreiche PC-Software – PinchPilot lässt keine Wünsche offen

- Erhältlich in mehreren Federsteifigkeiten – 2, 5, 10, 20, 65 N/mm

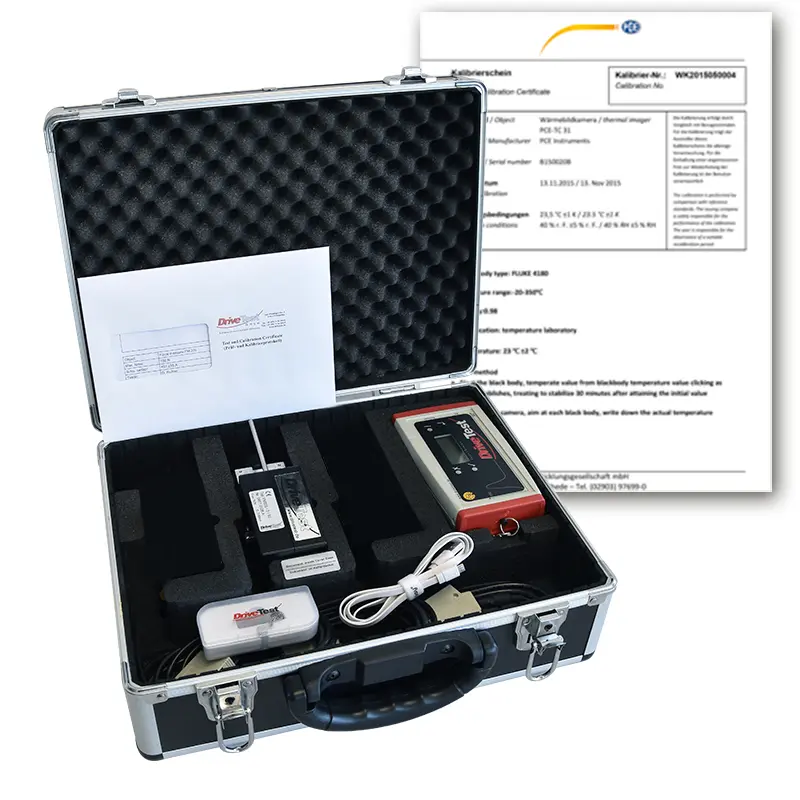

- Kompletter Lieferumfang – inklusive hochwertigem Transportkoffer

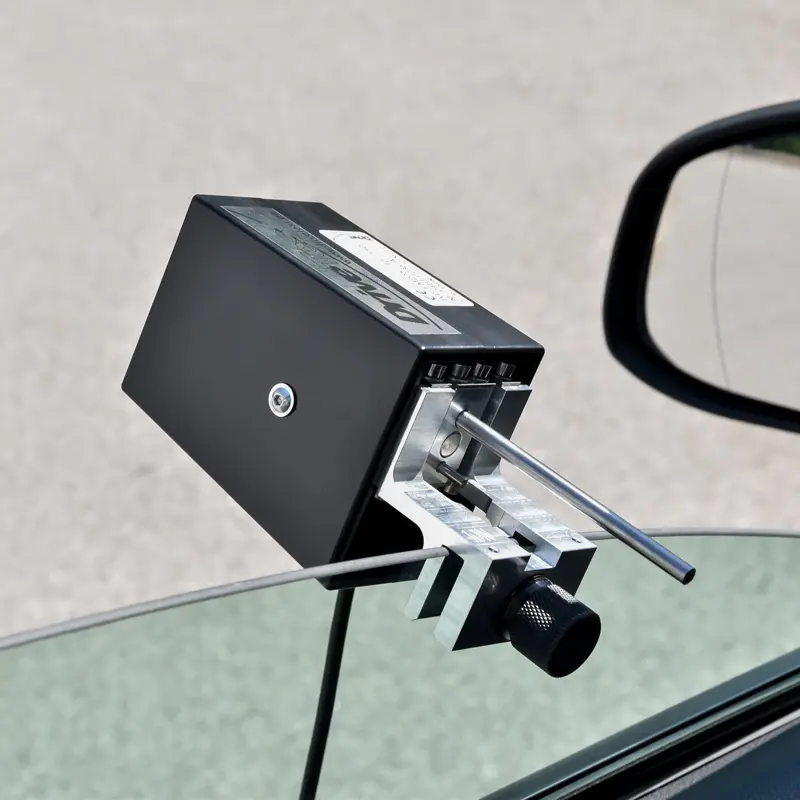

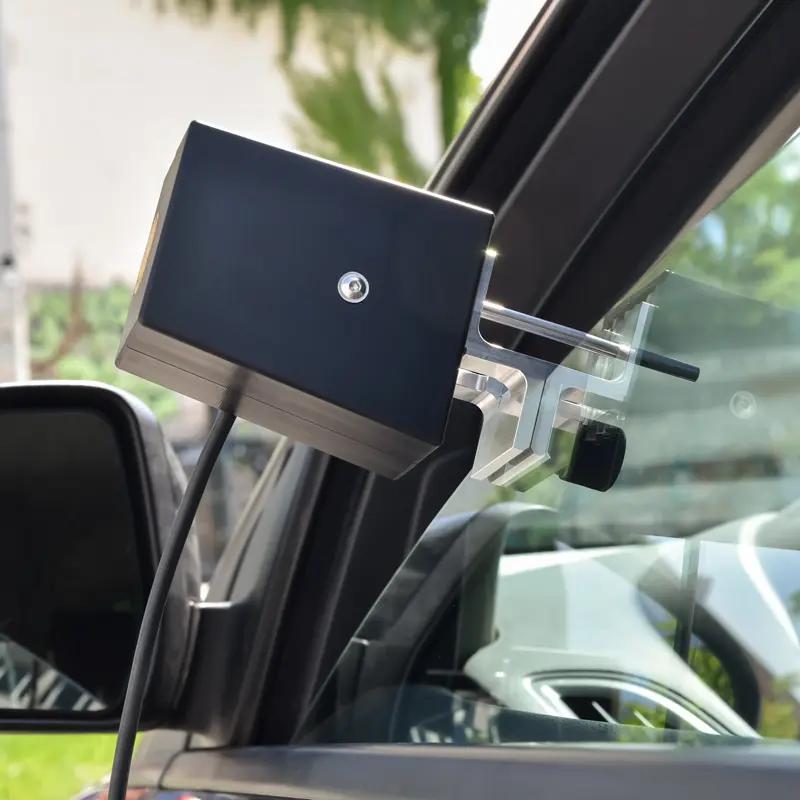

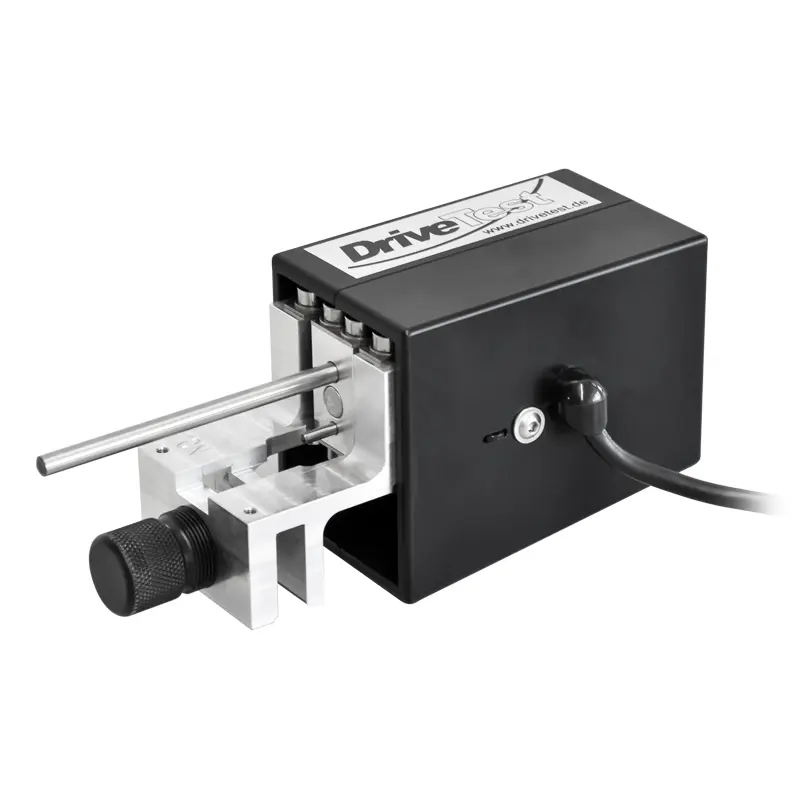

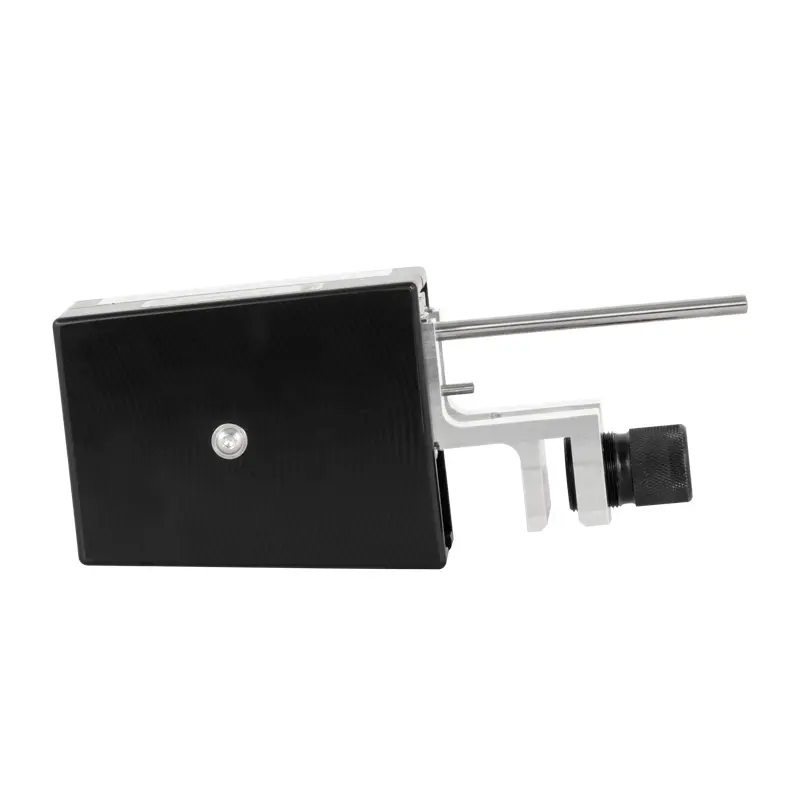

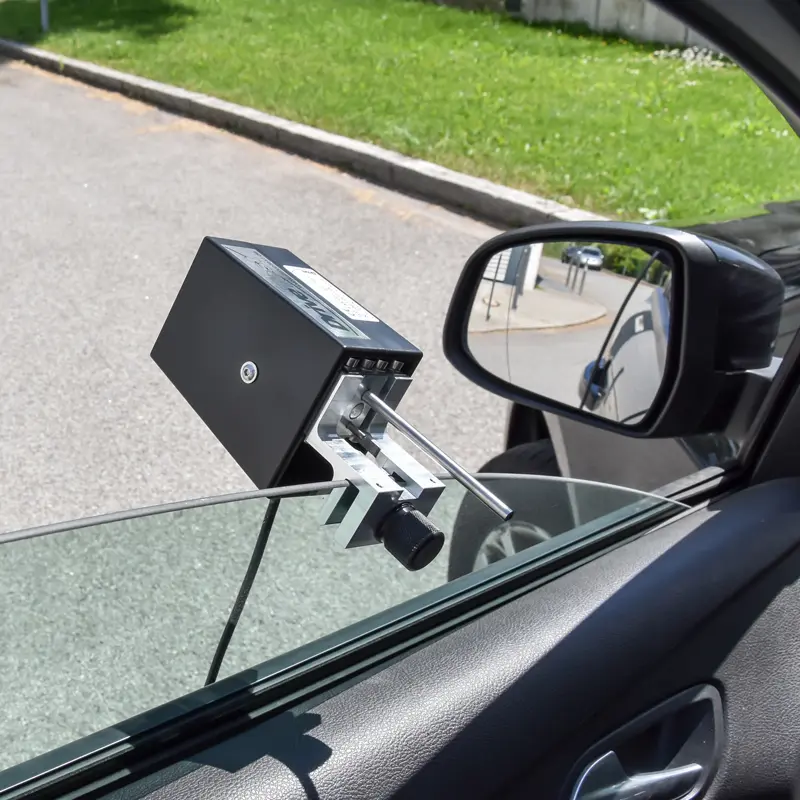

1 x Schließkraftaufnehmer FM205

1 x Anzeigegerät SEB2.2

1 x Software PinchPilot
1 x ISO-Kalibrierzertifikat

Für unsere Messgeräte benötigen Sie eins unserer Software-Tools. Unsere Software dient der Auswertung der bei Schließkraftmessungen gewonnenen Daten. Je nachdem welches Messgerät bzw. welches Auswertungsgerät Sie besitzen, können Sie unterschiedliche Software herunterladen.



- PC/ Laptop Windows 7 oder höher

- Serieller USB-Anschluss oder Bluetooth-Schnittstelle

- Messgerät

- für folgende Messgeräte: Original BIA Klasse 1, BIA 600, FM 100, FM 200,FM 202,



Unsere Software „PinchPilot“ dient zur Auswertung der bei Schließkraftmessungen gewonnenen Daten. Für die tägliche Arbeit ist keine zusätzliche Software erforderlich.

PinchPilot stellt alle für die routinemäßigen Messungen benötigten Funktionen zur Verfügung. Sollten die Daten dennoch in einem anderen Raum weiterverarbeitet werden, dann stehen verschiedene Arten des Exports zur Auswahl:

Text-Export: Messwerte als Zahlenreihe; importierbar z.B. in Microsoft Excel

Bild-Export: Protokoll oder Einzeldiagramm im EMF-Format; importierbar z.B. in Microsoft Word Messdaten exportierbar als ppdx (XML-Format) und mit unseren anderen Software-Tools zur Weiterverarbeitung importierbar

SQL Datenbank: Auf Wunsch kann eine kundenspezifische SQL-Schnittstelle realisiert werden

National Instruments DataPlugin (für Import in Diadem oder LabView)

Die Software bewertet die Messergebnisse nach PinchPilot-Richtlinien. Diese sind auf der Grundlage geltender Vorschriften (Gesetze, Standards, Richtlinien) erstellt. Sie bestehen aus einem Satz von Parametern, die die zulässigen Grenzwerte beinhalten. Die gewonnenen Messergebnisse werden entsprechend bewertet. Der zulässige Bereich ist im Messdiagramm farbig hinterlegt und erlaubt eine schnelle Einschätzung der Messung. Die PinchPilot-Richtlinien werden von uns auf dem aktuellen Stand gehalten. Kalibrierungen durch uns beinhalten ein Update der Software und damit auch der PinchPilot-Richtlinien. Bei regelmäßiger Kalibrierung hat der Anwender die Sicherheit, immer nach dem neuesten Stand zu prüfen. Neben der Bewertung nach PinchPilot-Richtlinien hat der Anwender die Möglichkeit, eine eigene Richtlinie zu erstellen.

Zur Dokumentation von Messungen in Papierform stehen zwei Möglichkeiten zur Verfügung: Das Messprotokoll ist eine ausführliche grafische Dokumentation für einen Messpunkt. Während der Messreport eine Dokumentation für mehrere Messpunkte in Tabellenform ist. Damit können alle Messungen an einem Objekt (Tür, Waggon, etc.) dokumentiert werden.

Die Benutzersprache können Sie selbst einstellen: Deutsch, Englisch, Französisch, Italienisch und Spanisch. Kosten für ein Software-Upgrade entstehen, sofern keine Lizenz für die heruntergeladene Version verfügbar ist.



  EN 81-1 2000-4-EG

  FMVSS118

  APTA PR-M-S-18-10

  ASME A17.1 2000

  DIN EN 14752:2005

  DIN EN 14752:2015

  2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO

  EN14120 DIN 18650-1

  DIN EN 12453

  DIN EN 16005

  DIN EN 60335-2-103

  ASR A1.7

  ECE R-21

  prEN 12650-1
