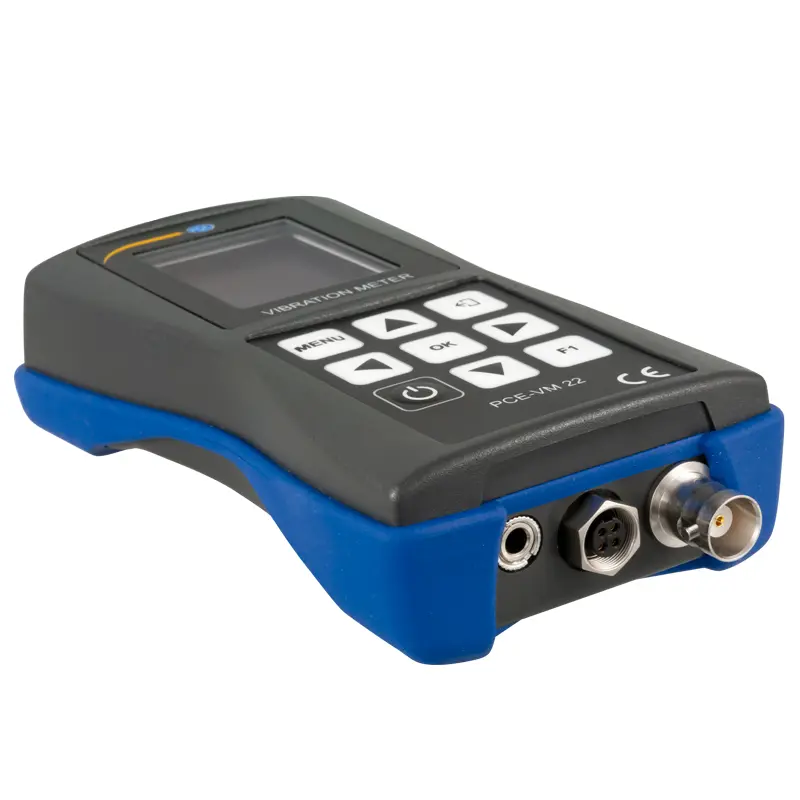

Schwingungsmessgerät Maschinenschwingungen PCE-VM 22

Best.Nr.: PCE-VM 22
EAN: 4250348727497
2.692,90 €
3.204,55 €
Preis zzgl. Versandkosten*
:
4250348727497
PCE-VM 22
Lieferzeit: 1 - 2 Werktage
Maschinenschwingung
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

Schwingungsmessgerät mit 4 GB Datenspeicher / FFT Analyse / Wellenformanzeige / Infrarottemperaturmesser / Messbereich 0 ... 200 mm/s² / Akkulautzeit von 8 Stunden /
Micro USB-Schnittstelle / Magnethalter / optische Drehzahlmessung

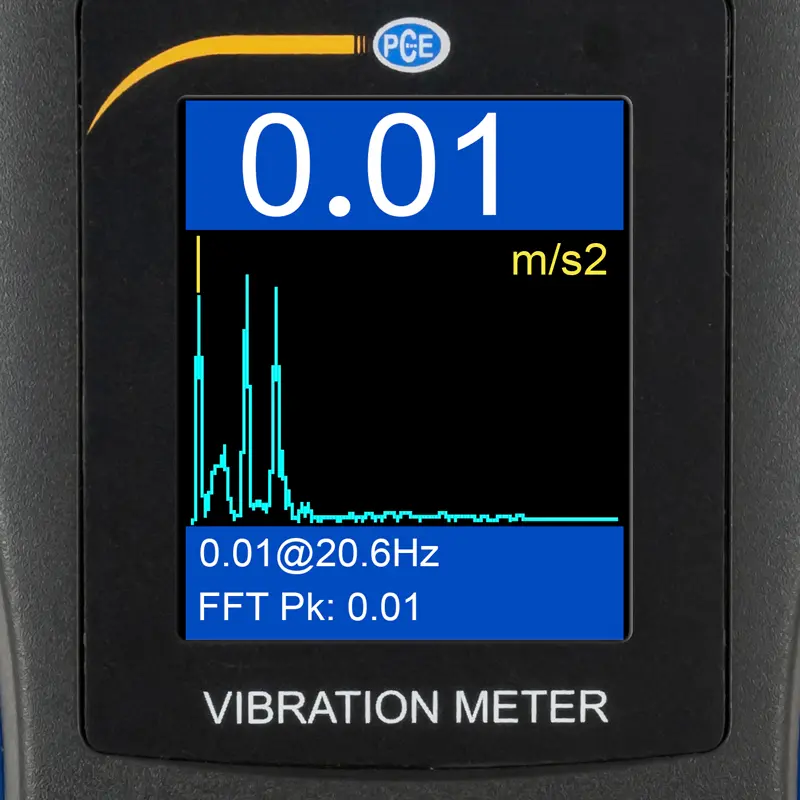

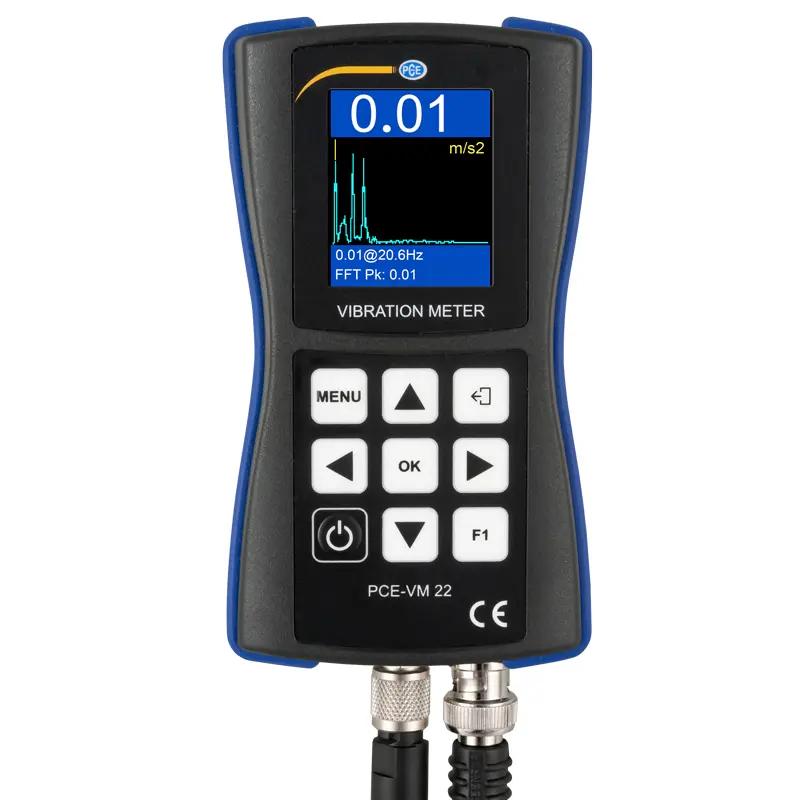

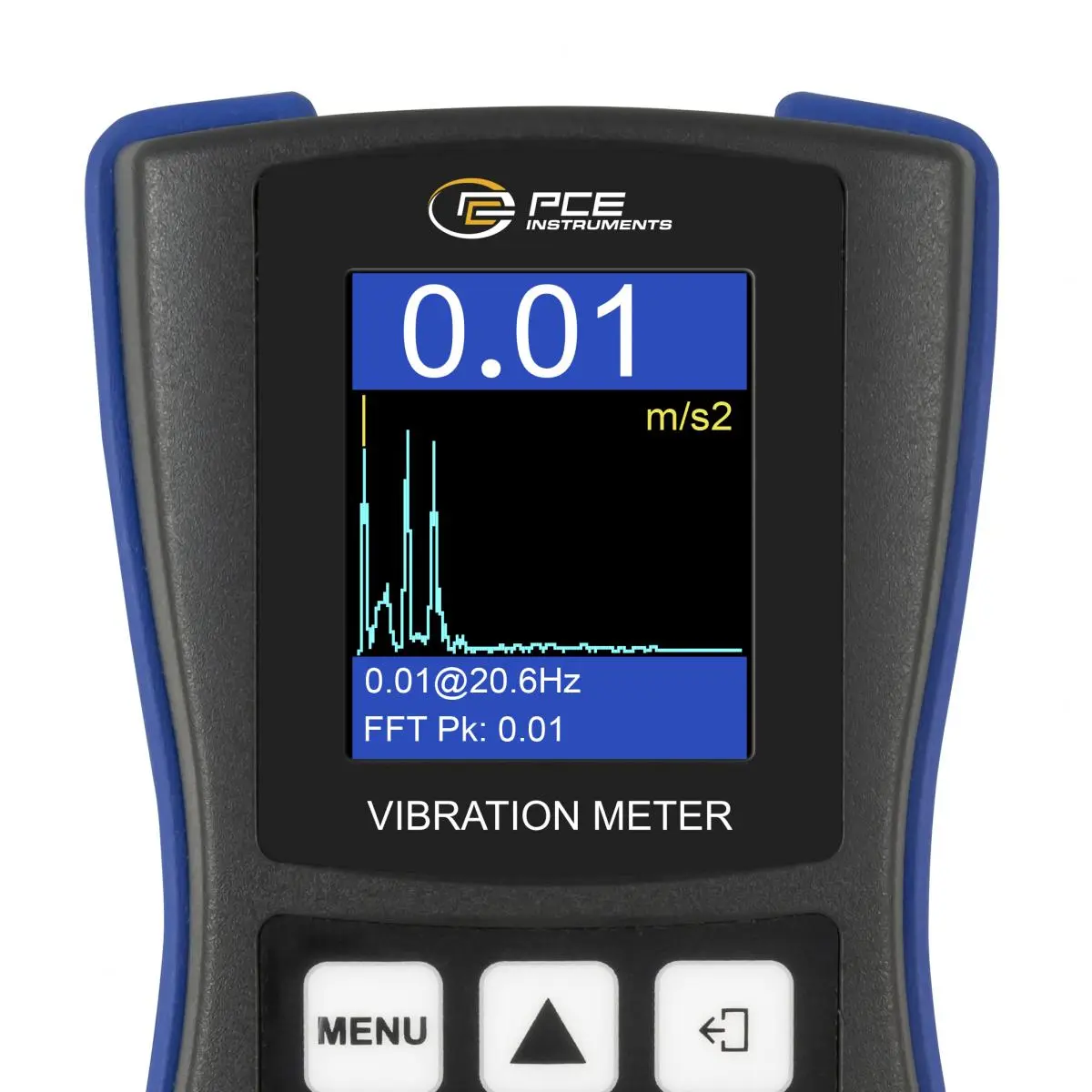

Das Schwingungsmessgerät hat einen Messbereich von 0 … 200 m/s² bei der Beschleunigung. Neben der Beschleunigung kann das Schwingungsmessgerät auch die Geschwindigkeit, Verschiebung, Frequenz und eine ISO 18016-3 Messung durchführen. Während der Schwingungsmessung wird gleichzeitig eine FFT Ansicht bei dem Schwingungsmessgerät angezeigt. Per Tastendruck kann von der FFT Analyse auf die tatsächliche Wellenansicht der Schwingung umgeschaltet werden. Damit kann eine Schwingung mit dem Schwingungsmessgerät noch besser analysiert und bewertet werden. Der Magnethalter bei dem Schwingungssensor vom Schwingungsmessgerät ist so konzipiert, dass dieser an Wölbungen mit einem mindest Radius von 20 mm angebracht werden kann.

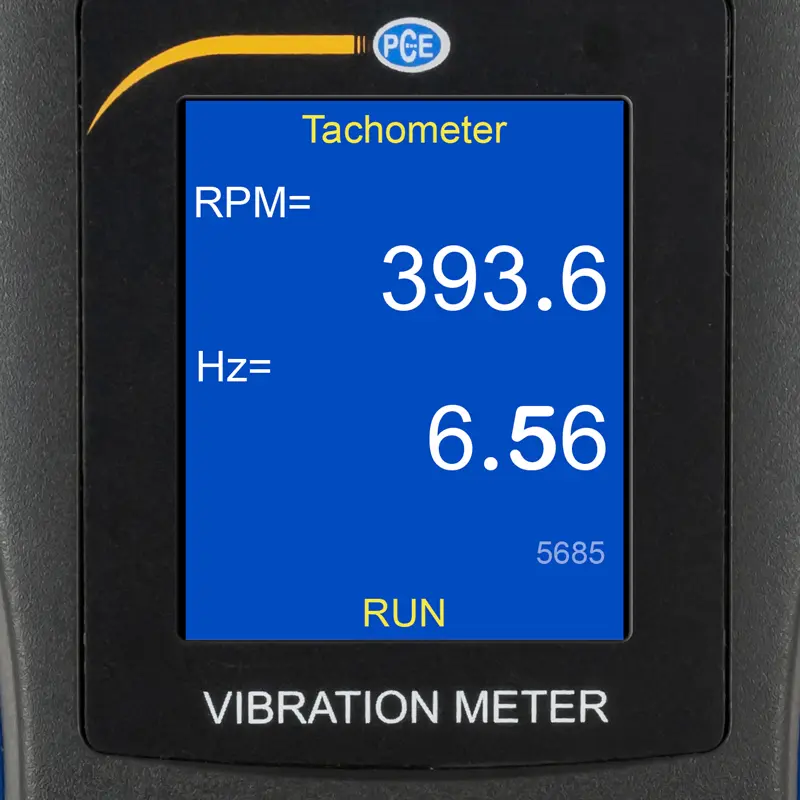

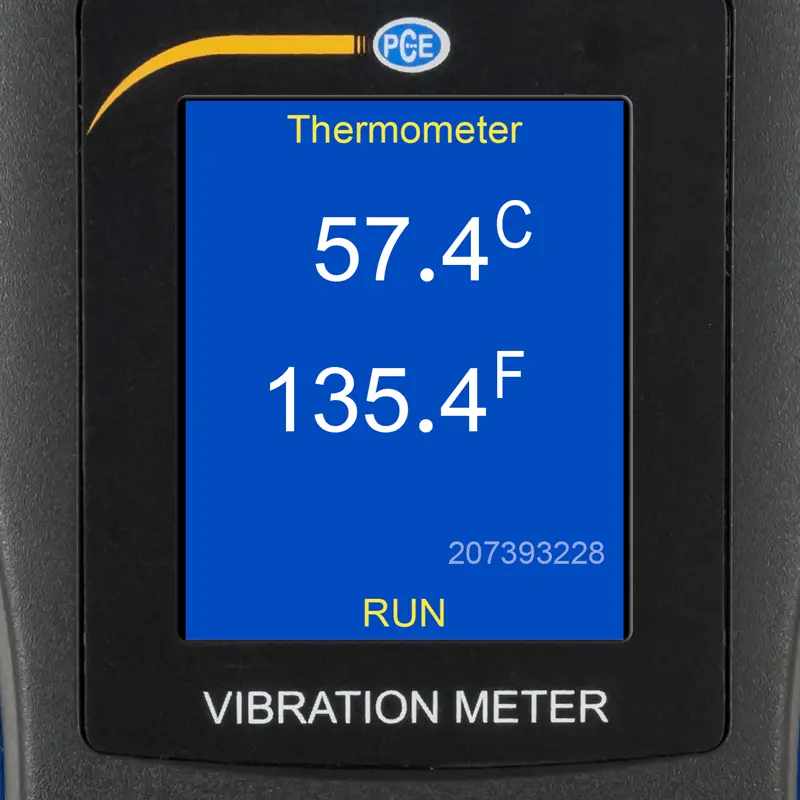

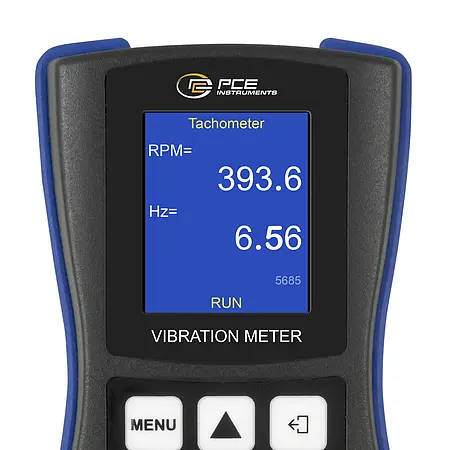

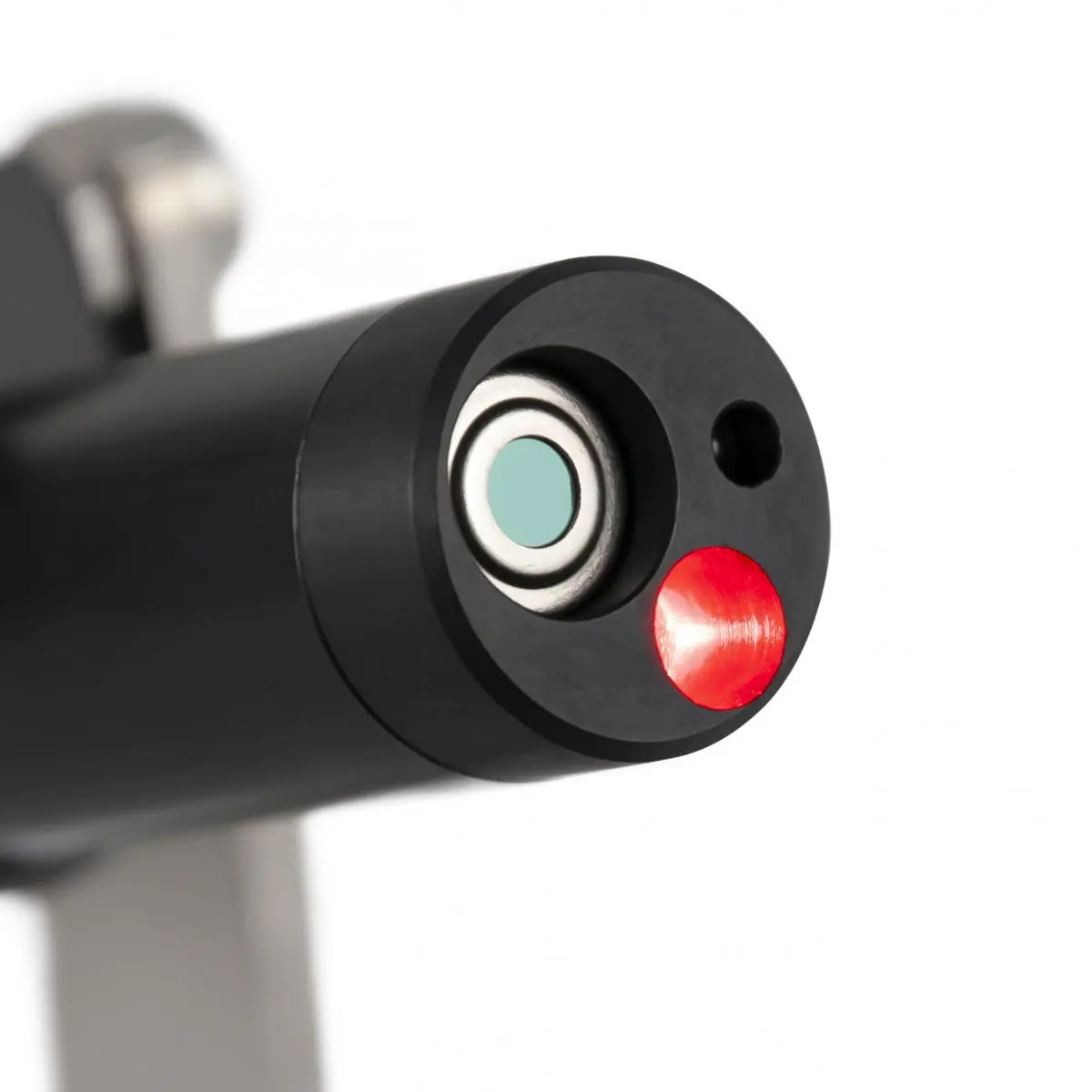

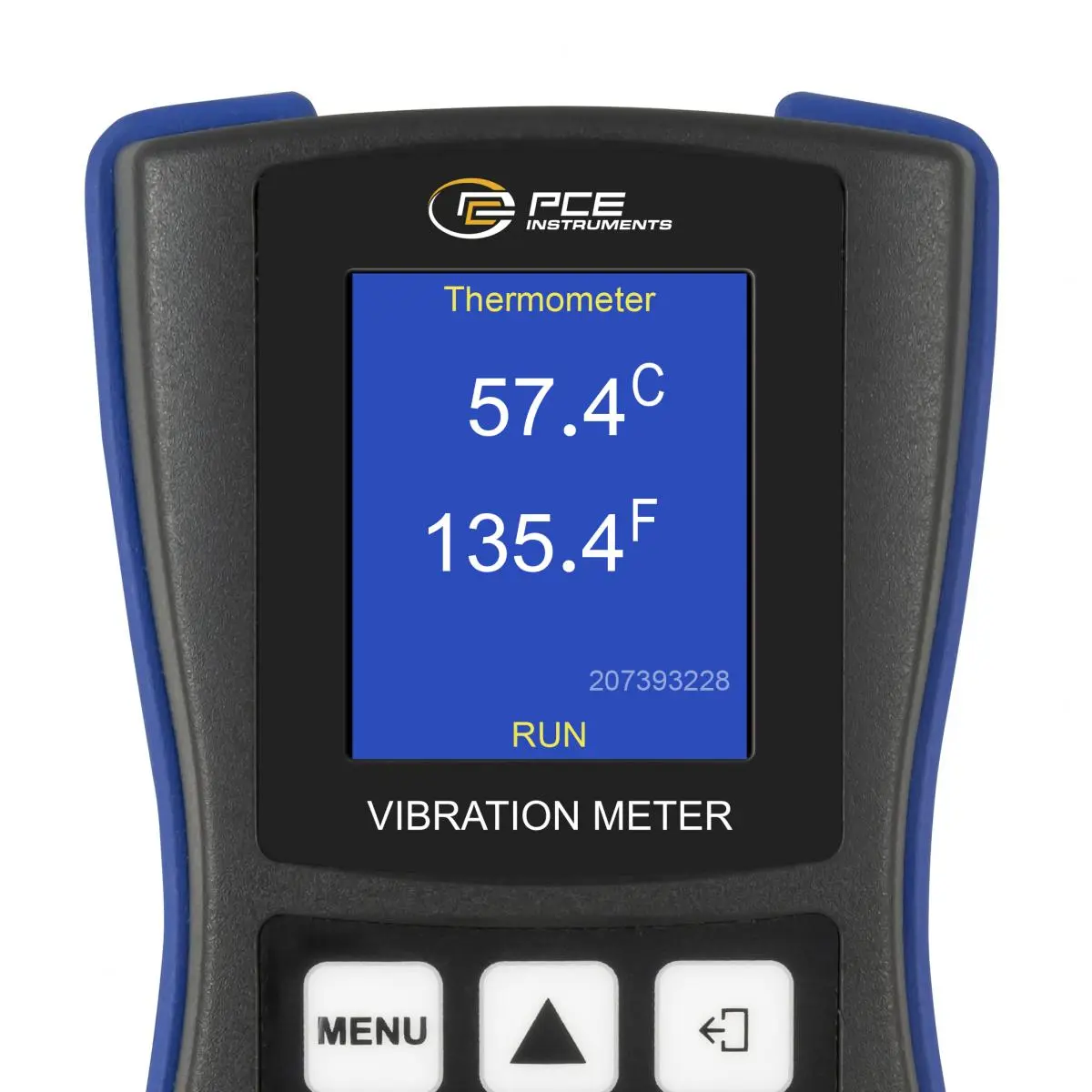

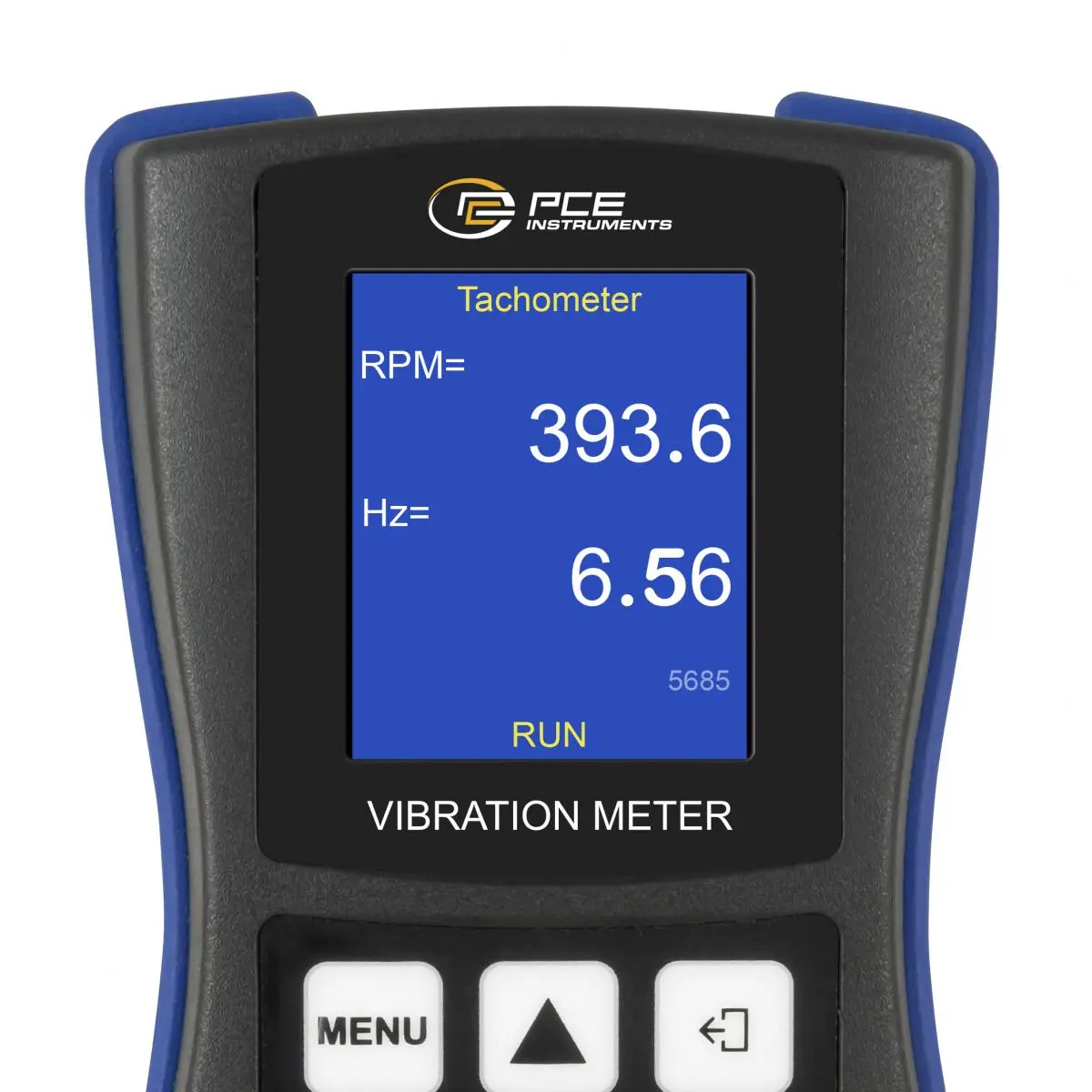

Neben der Schwingungsmessung hat das Schwingungsmessgerät zusätzlich einen externen Infrarot Temperatursensor. Mit diesem Temperatursensor können Oberflächentemperaturen zwischen -70 … 380 °C gemessen werden. Eine weitere Messfunktion bei dem Schwingungsmessgerät ist die kontaktlose Drehzahlmessung. Damit können beispielweise Ventilationsanlagen mit dem Schwingungsmessgerät auf deren Umdrehungszahl überprüft werden.

Verbaut ist ein 4 GB Speicher bei dem Schwingungsmessgerät. Die Messdaten können anschließend von dem Schwingungsmessgerät auf einen PC übertragen werden. Um die Daten zu analysieren steht eine kostenlose Software zur Verfügung.

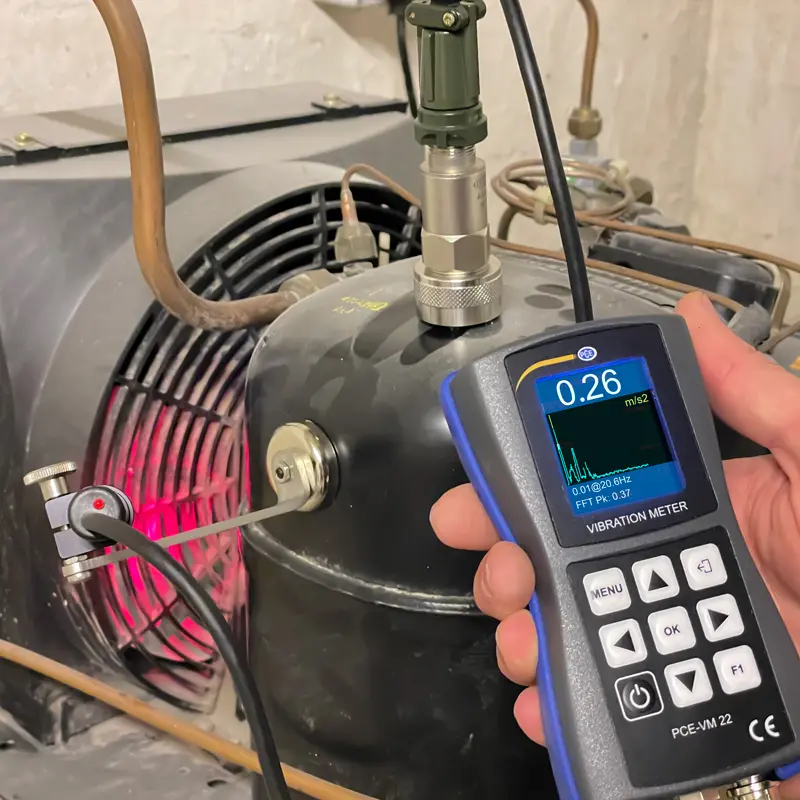

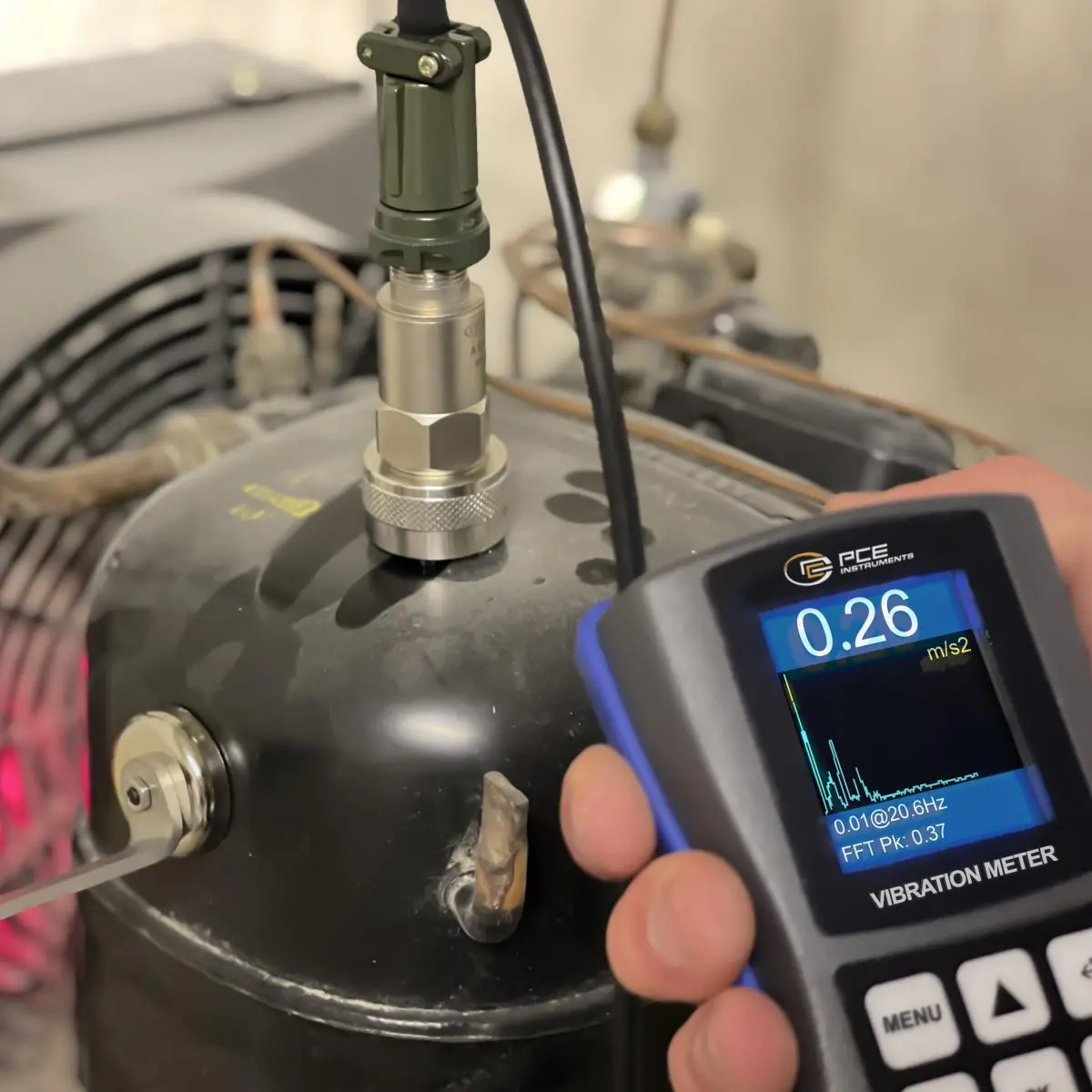

Wegen seiner vielen Funktionen ist das Schwingungsmessgerät ein universell einsetzbares Messwerkzeug. Somit findet das Schwingungsmessgerät seine Anwendung zum Beispiel bei Wartungen an Generatoren oder auch Motoren. Optional kann das Schwingungsmessgerät mit einem ISO-Zertifikat ausgestattet werden.

Merkmale

- Messbereich 0 ... 200 m/s²
- Infrarot Temperaturmessung
- 4 GB Datenspeicher
- 8 Stunden Akkulaufzeit
- optional mit ISO-Kalibrierzertifikat
- FFT Analyse und Wellenansicht der Schwingung

Spezifikation

Frequenz
Messbereich1 ... 10.000 Hz
Auflösung0,1 Hz
Genauigkeit±5 %

Beschleunigung
Messbereich0 ... 200 m/s²
Auflösung0,01 m/s²
Genauigkeit±5 %

Geschwindigkeit
Messbereich0 ... 200 mm/s
Auflösung0,01 mm/s
Genauigkeit±5 %

Verschiebung
Messbereich0 ... 2000 µm
Auflösung0,01 µm
Genauigkeit±5 %

Infrarot Temperaturmessung
Messbereich-70 ... 380 °C / -94 ... 716 °F
Auflösung0,1 °C / °F
Genauigkeit±0.5% bei
 (0…+60°C), (32 ... 140 °F)
 ±1% bei
 (-40 ... 0, 60 ... 120 °C), (-40 ... 32, 140 ... 248 °F)
 ±2% bei
 (-70 … -40, 120 ... 180 °C),
 (-94 ... -40, 248 ... 356 °F)
 ±4% bei
 (180 ... +380 °C), (356 ... 716 °F)
Emissionsgrad1 fest

Tachometer
Messbereich10 … 200.000 RPM
Auflösung0,1 RPM
Genauigkeit±0,1% und ±1 RPM
EinheitenRPM, Hz

Weitere Spezifikationen zum Handgerät
FFT Spektrum Auflösung400, 800, 1600 Linien
Dynamischer Bereich106 dB
A/D Wandler Auflösung24 bit
Speicherplatz4 GB
Display128 x 160 Pixel

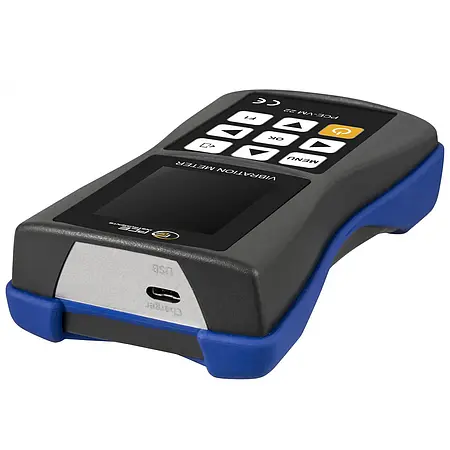

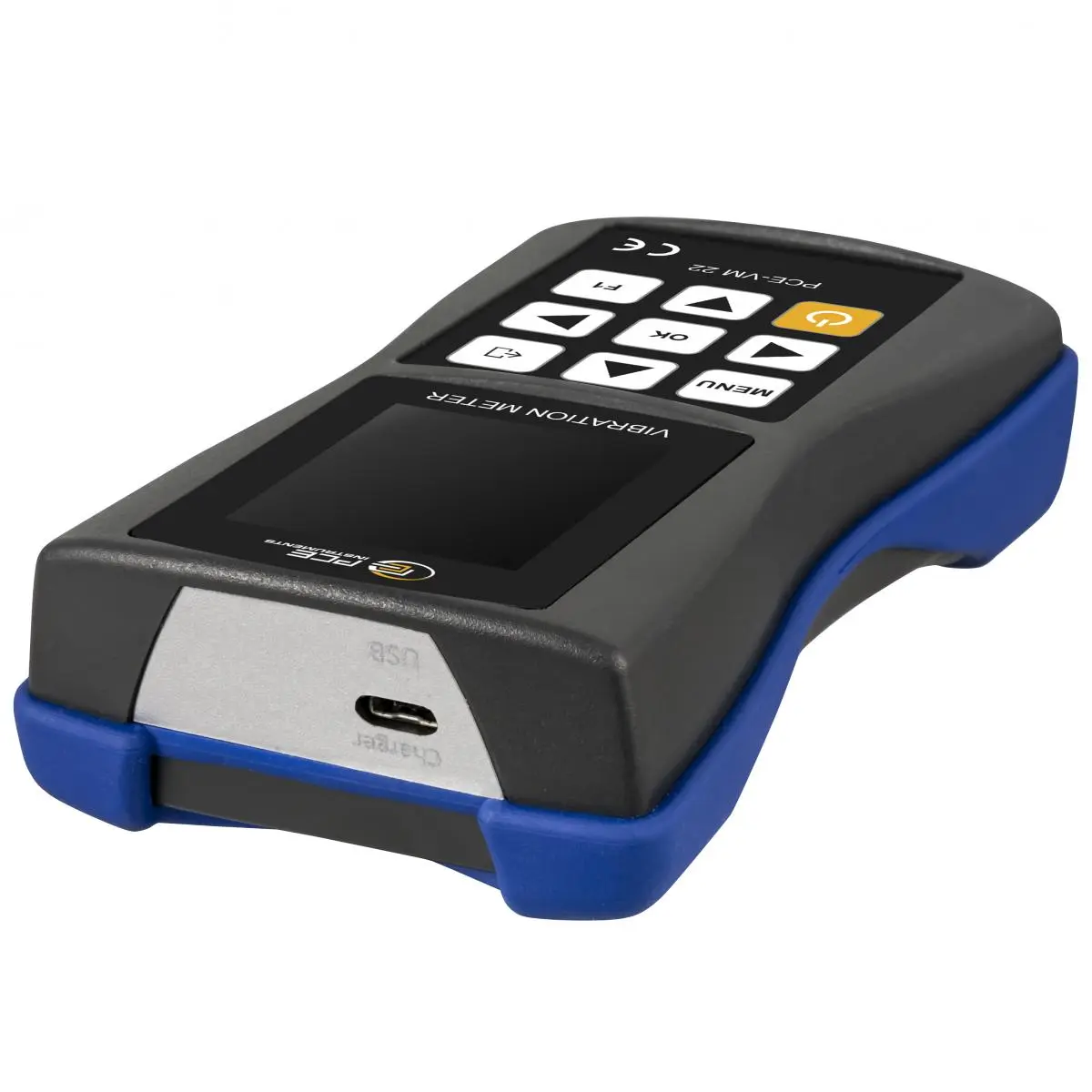

SchnittstelleMicro USB-Schnittstelle
Spannungsversorgung Akku3,7 V, 1000 mAh Akku
Akku Laufzeitca. 8 Stunden
Spannungsversorgung Netzteil5 V DC, 1 A
Betriebsbedingungen0 ... 50 °C, <85 % r. F., nicht kondensierend
Lagerbedingungen-20 ... 60 °C, <85 % r. F., nicht kondensierend
Abmessungen132 x 70 x 33 mm
Gewicht150 g

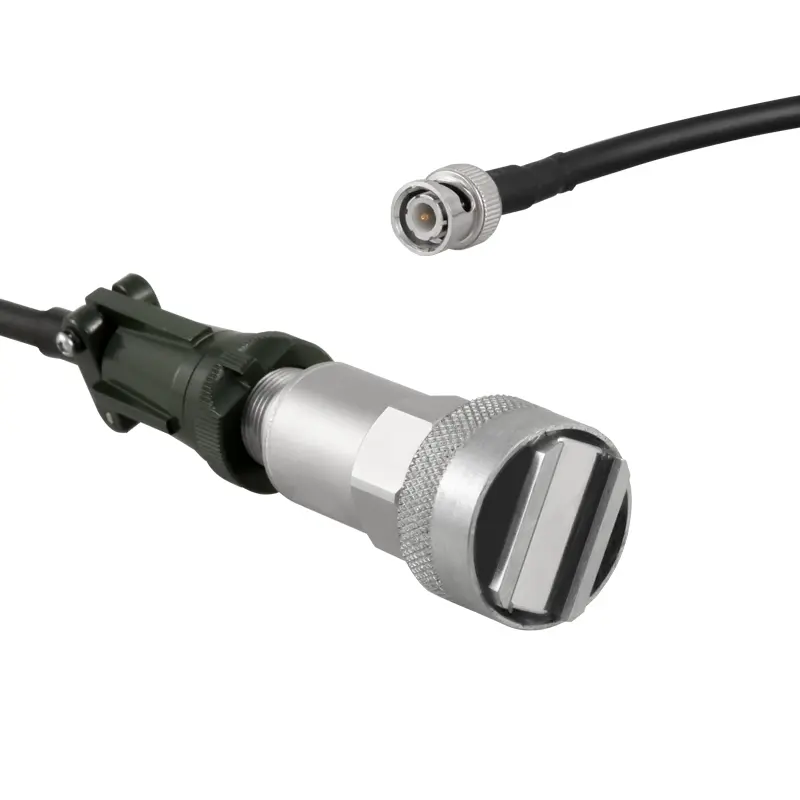

Spezifikationen zum Schwingungssensor
Empfindlichkeit100 mV/g
Kabellängeca. 1,5 m
Anschluss2 Pin MIL-DTL-5015
Gehäusematerial316L Edelstahl
AbmessungenØ25 x 53 mm
Gewicht86 g

Spezifikationen zum Magnethalter
Durchmesser30 mm
Magnetkraft20 kg
Anschlussgewinde1/4"-28 UNF weiblich
Kleinster Radius20 mm

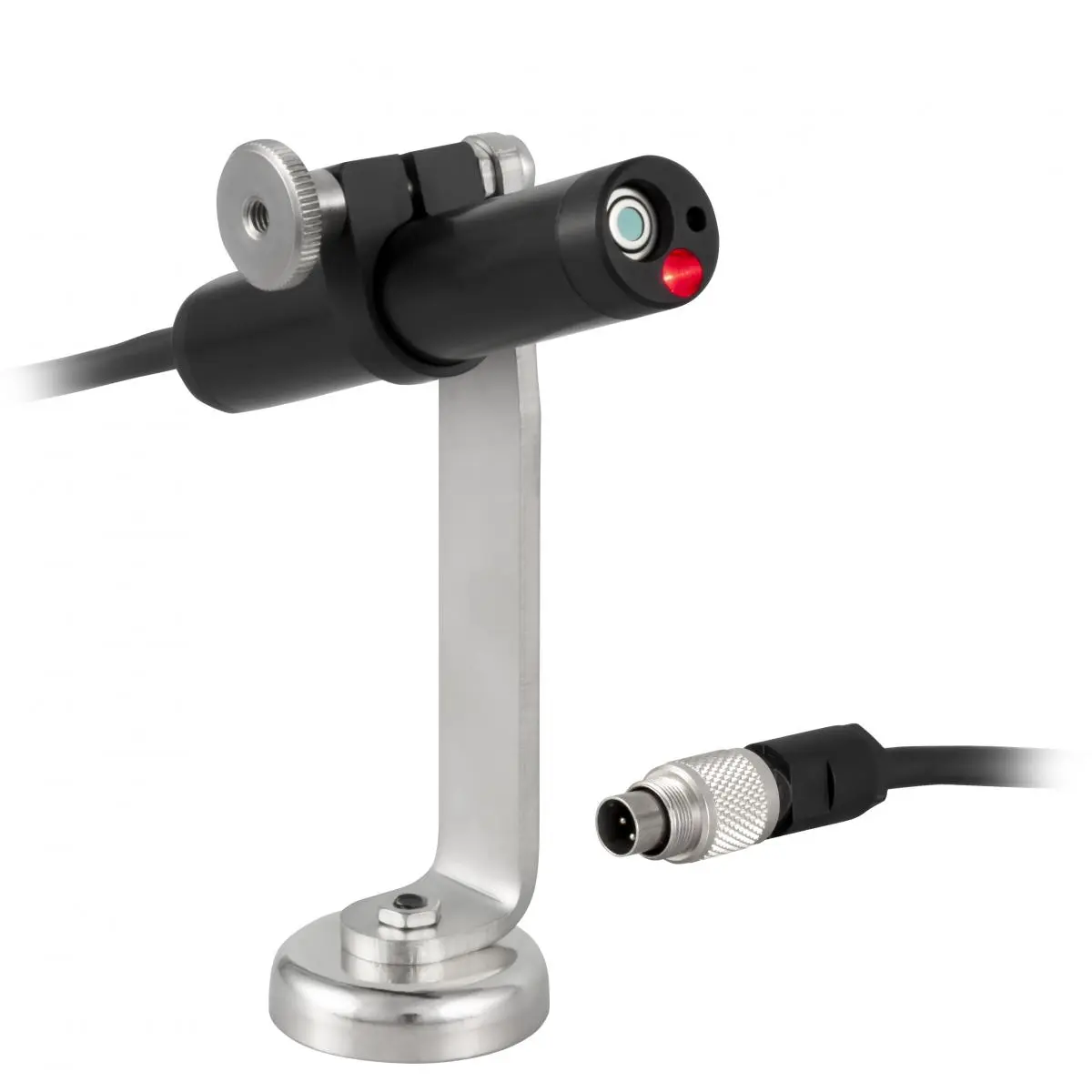

Spezifikationen zum Infrarot und Drehzahlsensor
Kabellängeca. 1.2 m
AbmessungenØ16 x 83 mm
Gewicht75 g

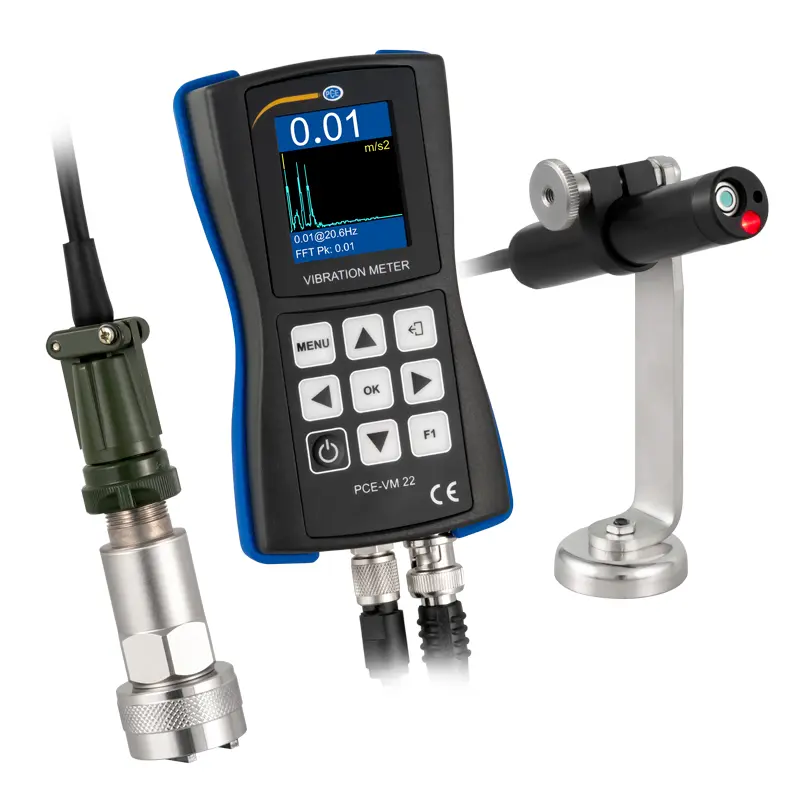

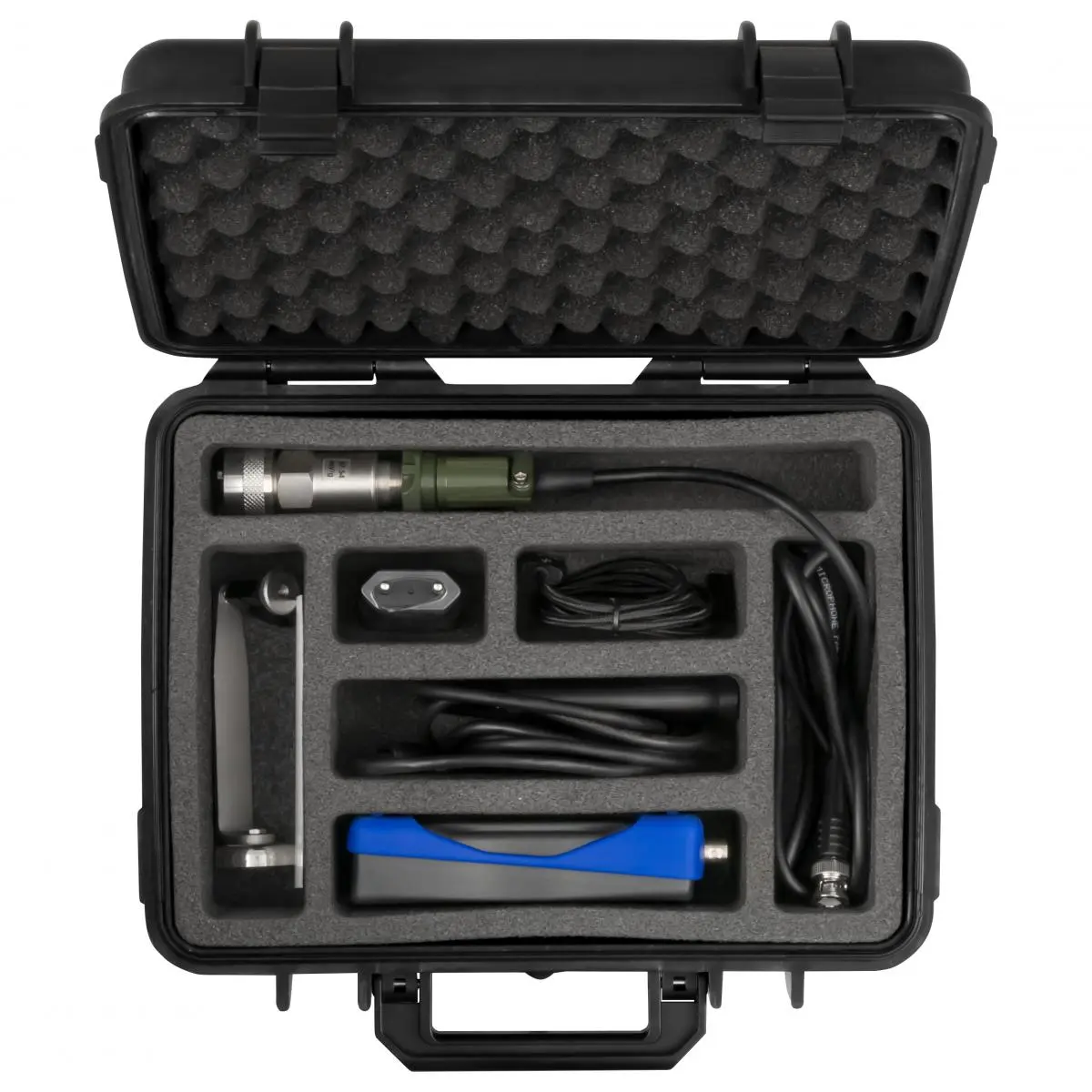

Lieferumfang

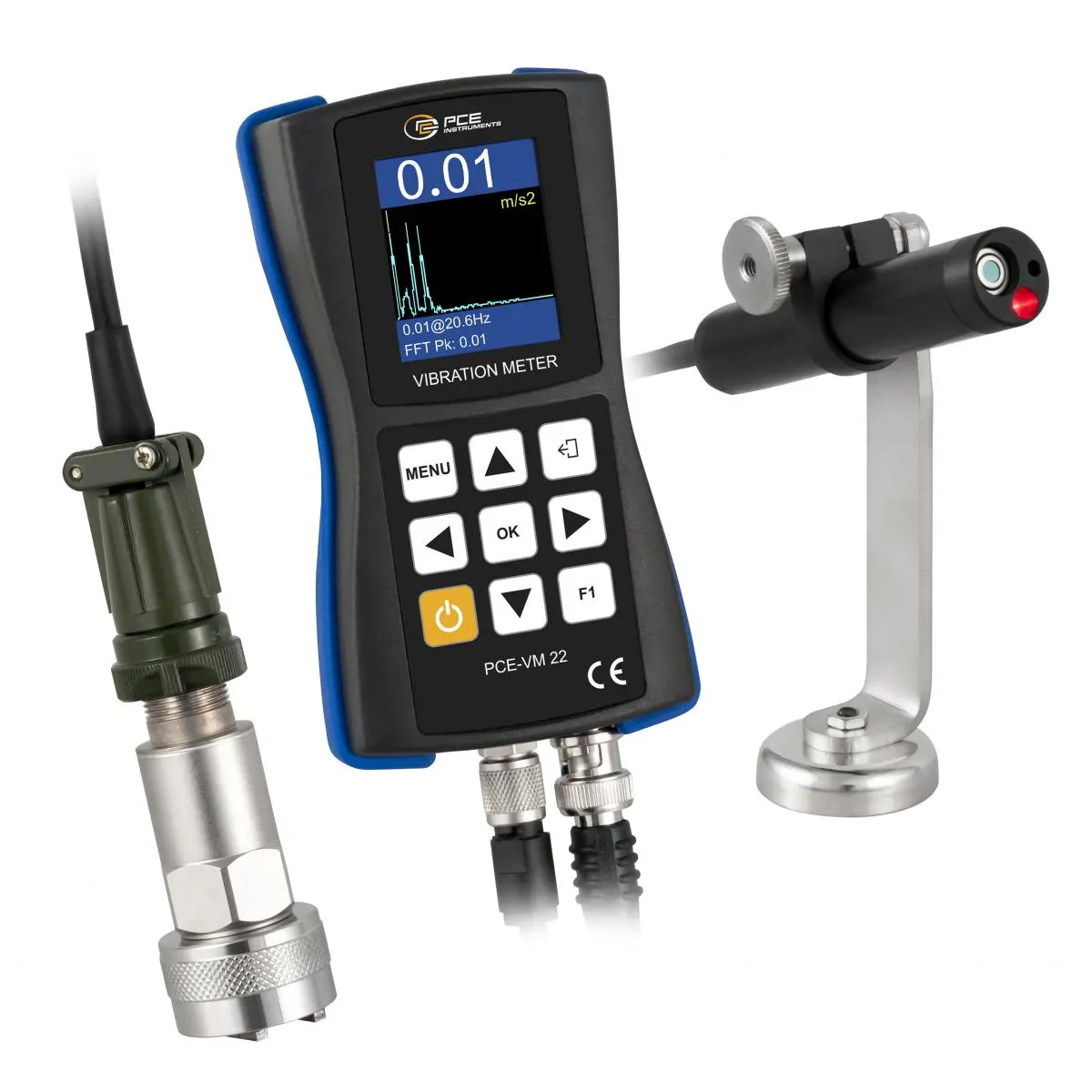

1 x Schwingungsmessgerät PCE-VM 22
1 x Vibrationssensor mit Anschlusskabel und Magnethalter
1 x Infrarotsensor mit Drehzahlsensor
1 x Magnethalter
1 x USB Ladeadapter
1 x Micro USB-Kabel

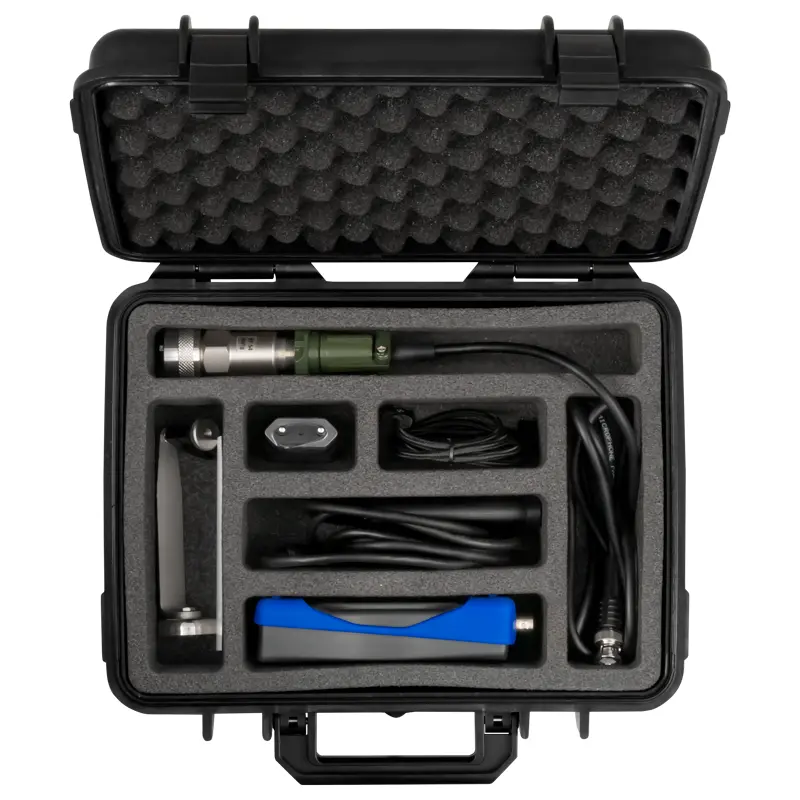

1 x Transportkoffer
1 x Bedienungsanleitung
