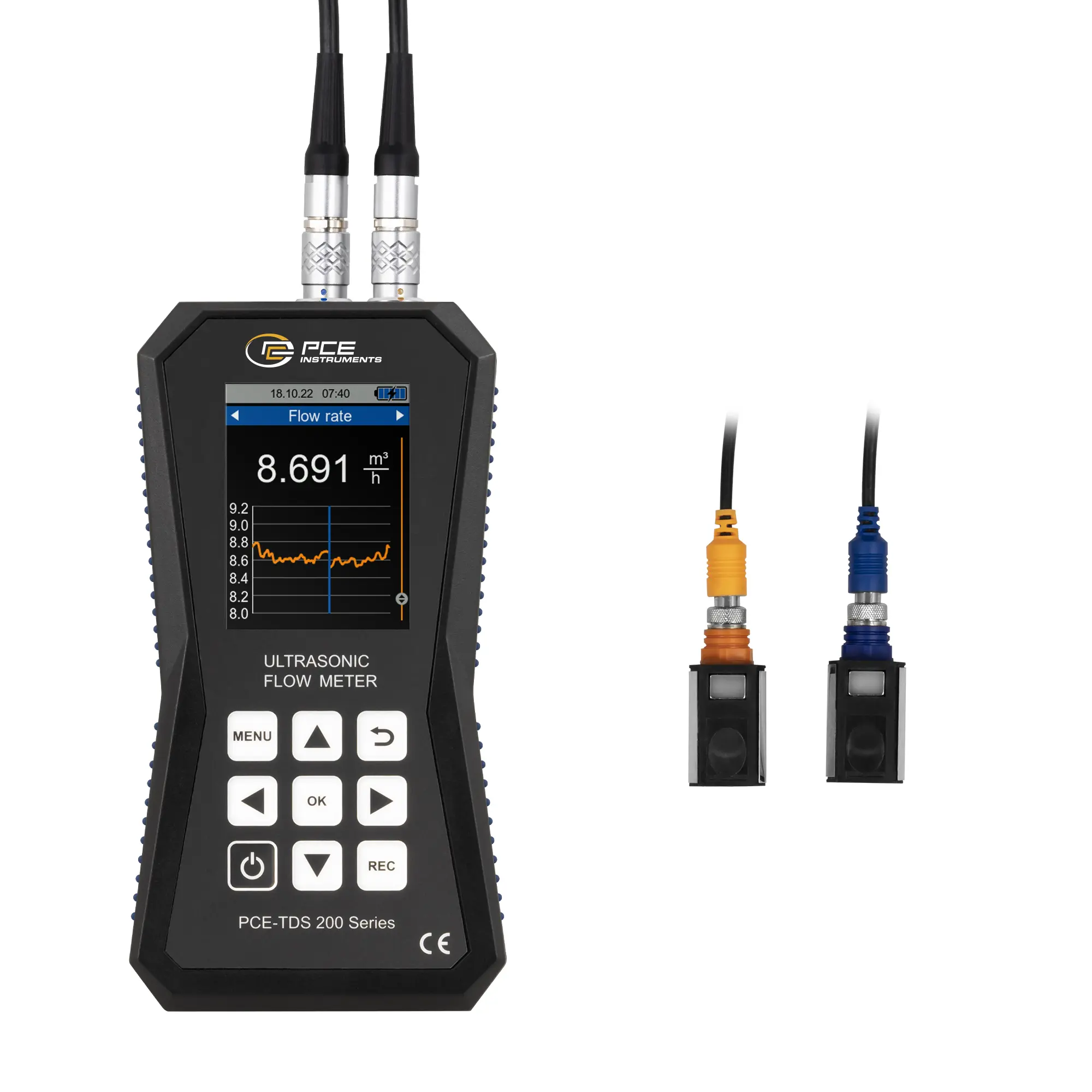

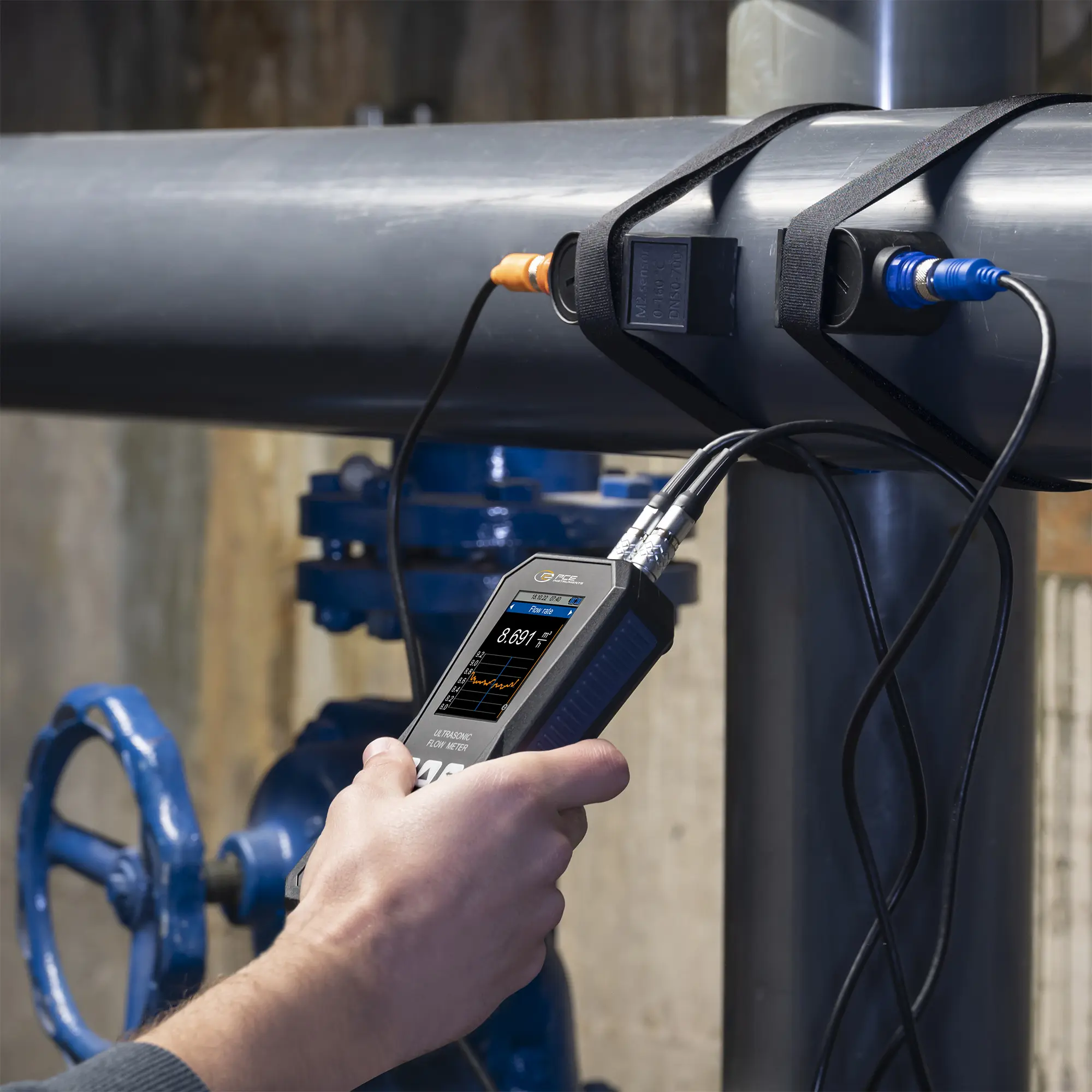

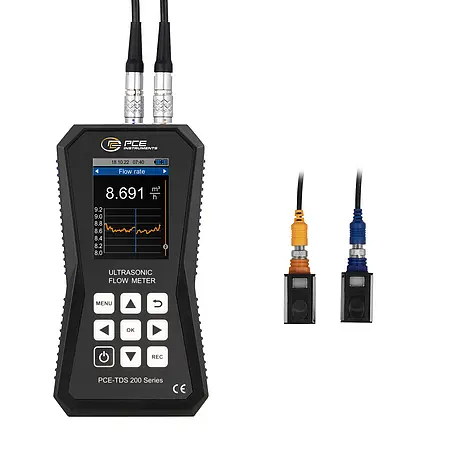

Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das SHK Messgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim Ultraschall-Durchflussmessgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom SHK Messgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom SHK Messgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem SHK Messgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem SHK Messgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob.

Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim SHK Messgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem SHK Messgerät eingestellt werden. Ein Speicherpunkt enthält bei dem SHK Messgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall-Durchflussmessgerät. Dabei können 10 Millionen Messpunkte auf dem SHK Messgerät gespeichert werden.

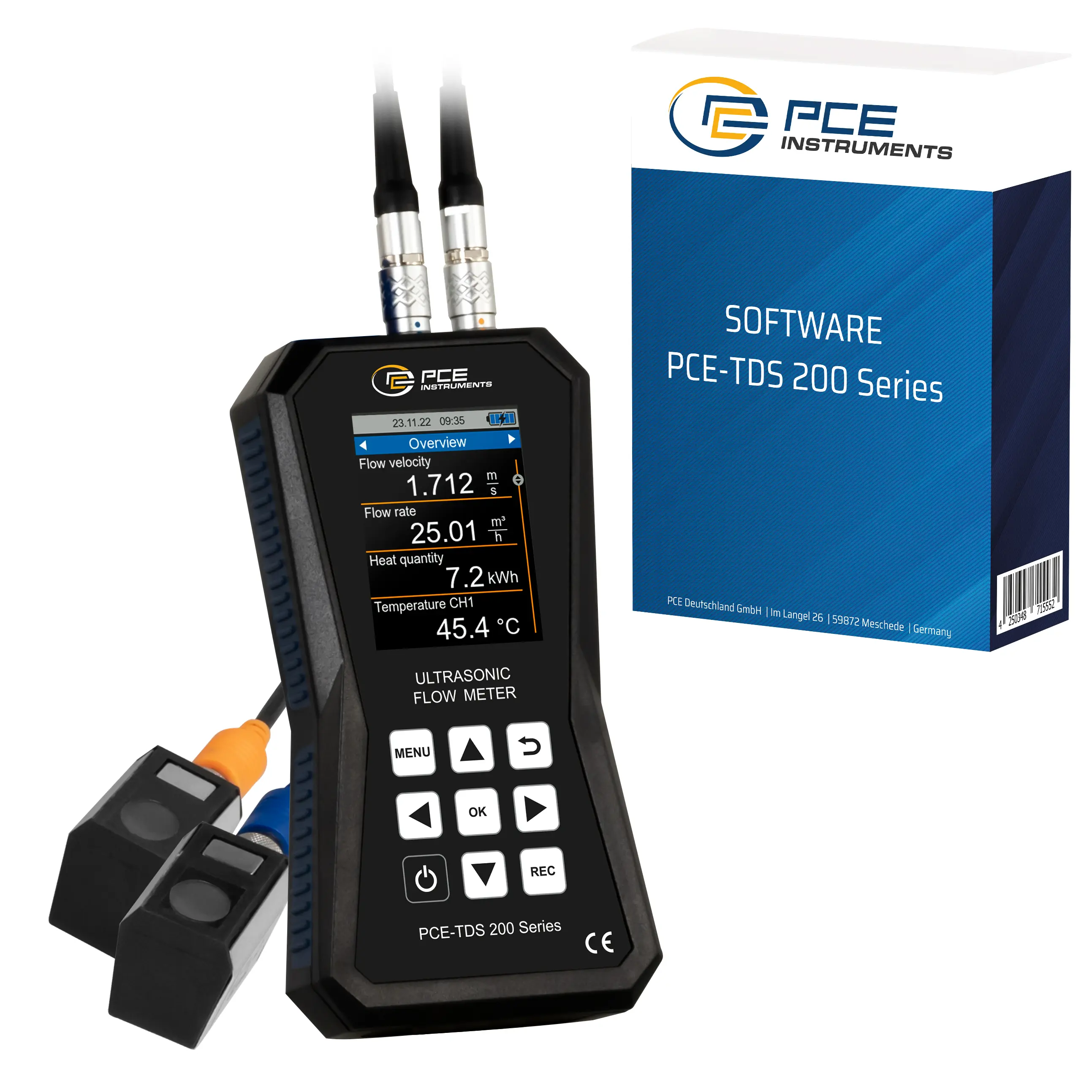

Mit der Software können die aufgezeichneten Messwerte vom SHK Messgerät ausgelesen werden. Für die Analyse können die Messwerte vom SHK Messgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom SHK Messgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das SHK Messgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom SHK Messgerät ist mit der Software auch möglich.

Um die Wärmemenge mit dem SHK Messgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom SHK Messgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das SHK Messgerät die Wärmemenge bestimmen. Bei Bedarf kann das SHK Messgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das SHK Messgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.

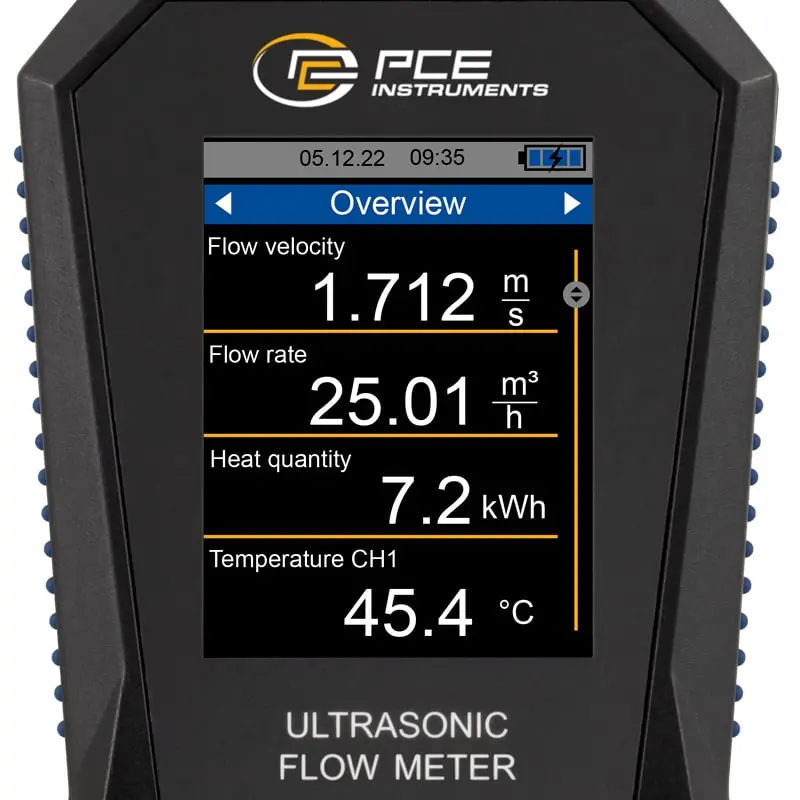

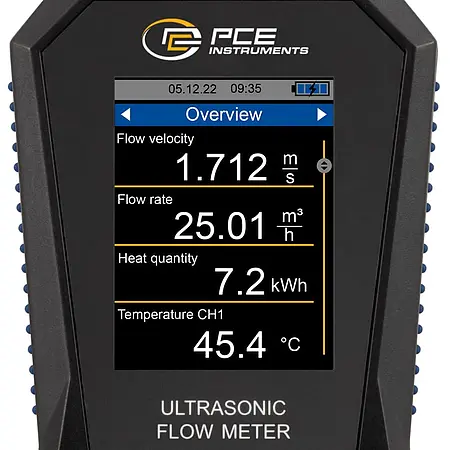

Das LC Farbdisplay vom SHK Messgerät hat eine Größe von 2,8“ und ist somit gut ablesbar. Optional kann das Strömungsmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden.

PCE-TDS 200 S SENSOR

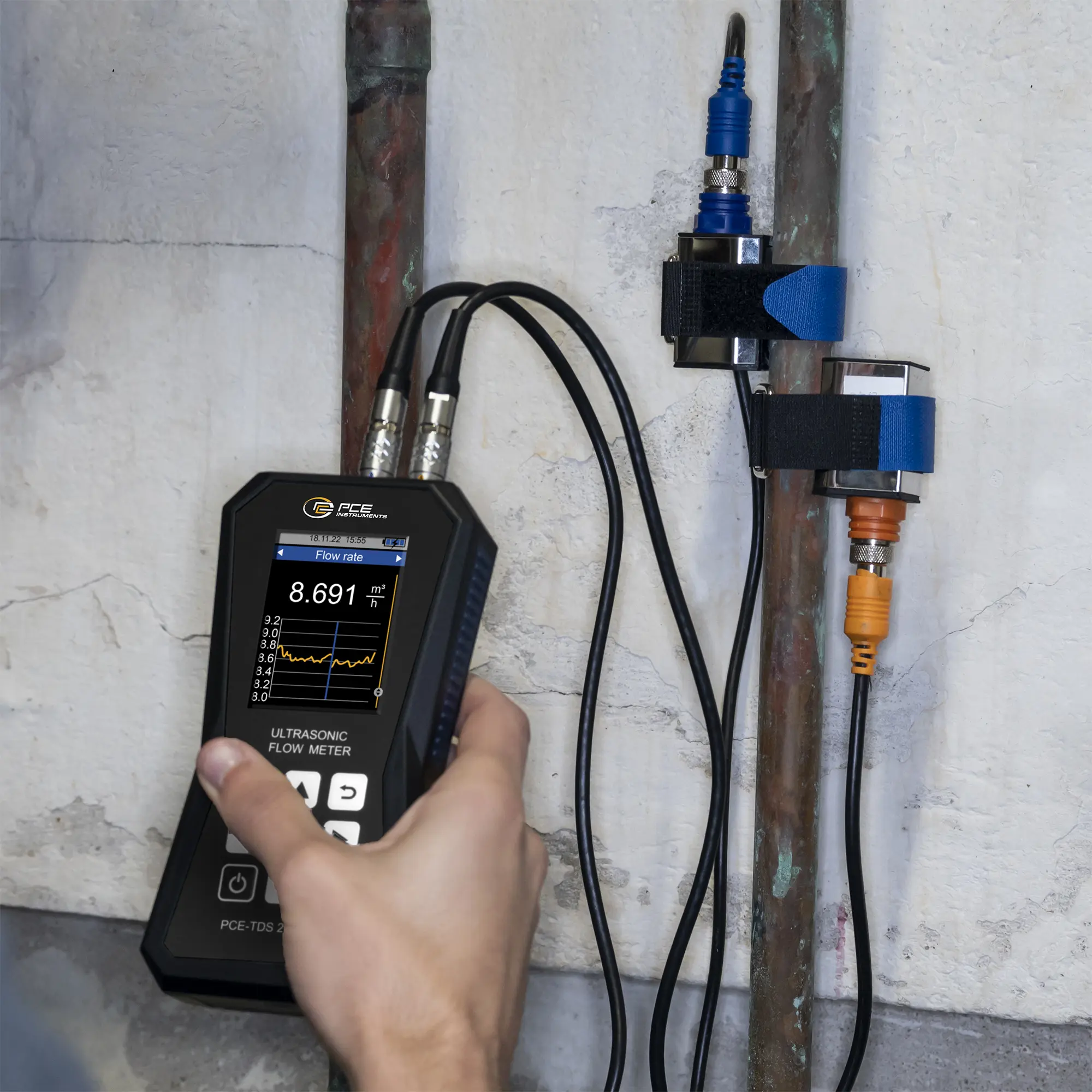

Kleines Sensor Paar für die Rohrdurchmesser DN 15 … 100 / 20 … 108 mm. Geeignet für besonders kleine Rohre. Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 … 160 °C. Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden. Zusätzlich können die Sensoren zum SHK Messgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden.
