Spannungsmessgerät PCE-OC 15

Name: Spannungsmessgerät PCE-OC 15
Brand: PCE Instruments
SKU: 6217431
Price: 94.9 EUR
Availability: InStock

Best.Nr.: PCE-OC 15

EAN: 4250348736116

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

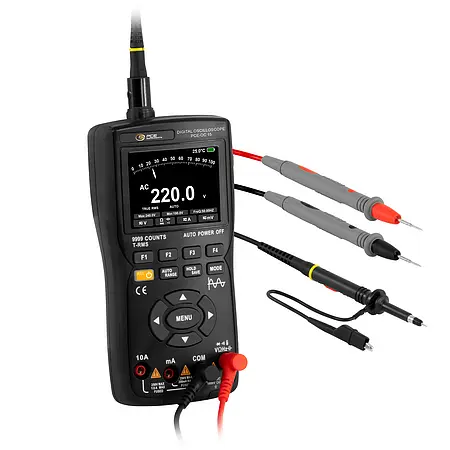

Spannungsmessgerät / integriertes Multimeter / Spannung / Strom / Frequenz / Widerstand / Temperatur / Kapazität / Diodentest / Durchgangstest

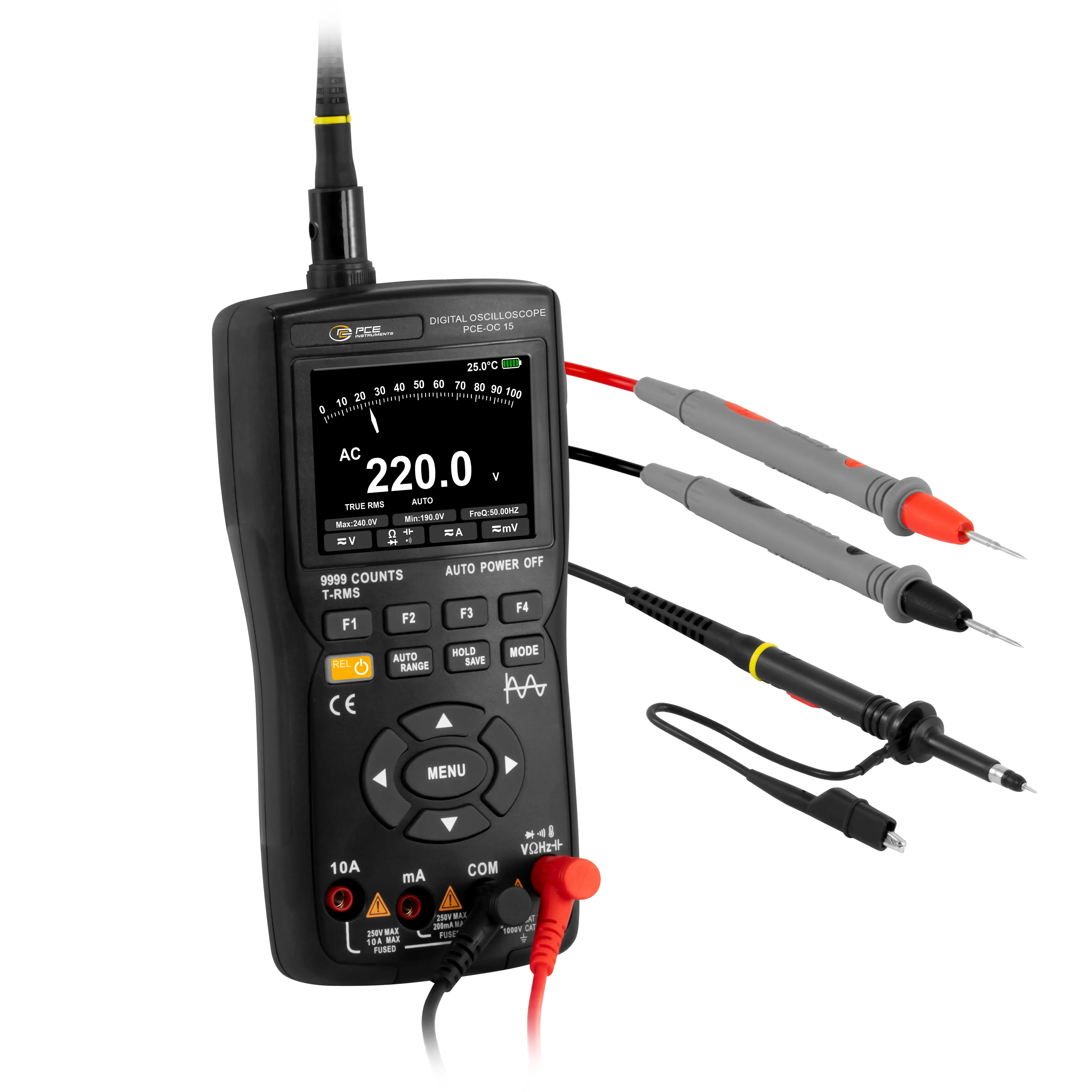

Das Spannungsmessgerät wurde für den praktischen und mobilen Einsatz entwickelt und ist durch seine vielfältigen Messfunktionen universell einsetzbar. Unser Spannungsmessgerät misst zuverlässig Spannung, Strom, Frequenz, Widerstand, Temperatur, Kapazität und bietet einen Dioden- und Durchgangstest. Die MODE-Taste ermöglicht ein einfaches Umschalten zwischen Digital-Multimeter- und Spannungsmessgerät-Modus. Mit einer Bandbreite von 10 MHz und einer schnellen Abtastrate von 48 MSa/s gewährleistet es eine präzise und schnelle Datenerfassung.

Das Gerät unterstützt die Speicherung von Wellenformdaten, die als Bilder exportiert und auf einen PC übertragen werden können. Eine LED-Hintergrundbeleuchtung mit einstellbarer Helligkeit und Abschaltzeit sowie Multifunktionstasten erleichtern dem Anwender die Bedienung. Mit einem wiederaufladbaren Akku über die Typ-C-Schnittstelle und einer langen Standby-Zeit ist das Spannungsmessgerät-Multimeter ideal für lange Arbeitszeiten geeignet, während die Messwerte dreimal pro Sekunde aktualisiert werden, um stets aktuelle Daten zu liefern. Das Hand-Spannungsmessgerät-Multimeter ist ein idealer Begleiter für den Servicetechniker vor Ort oder auch in jeder Elektrowerkstatt.

Merkmale

- Multimeter mit Oszilloskop-Funktionen

- Bandbreite 10 MHz

- Abtastrate bis 48 MSa/s

- LC-Display mit 4 Helligkeitsstufen

- Auto-Messbereichswahl

- USB-C Schnittstelle

Spezifikation

Gleichspannung DC
Messbereich	0 ... 9,999 mV
Auflösung	0,001 mV
Genauigkeit	±(0,5 % v.Mw.+3 Digits)

Gleichspannung DC
Messbereich	10 ... 99,99 mV
Auflösung	0,01 mV
Genauigkeit	±(0,5 % v.Mw.+3 Digits)

Gleichspannung DC
Messbereich	100 ... 999,9 mV
Auflösung	0,1 mV
Genauigkeit	±(0,5 % v.Mw.+3 Digits)

Gleichspannung DC
Messbereich	1 ... 9,999 V
Auflösung	0,001 V
Genauigkeit	±(0,5 % v.Mw.+3 Digits)

Gleichspannung DC
Messbereich	10 ... 99,99 V
Auflösung	0,01 V
Genauigkeit	±(0,5 % v.Mw.+3 Digits)

Gleichspannung DC
Messbereich	100 ... 999,9 V
Auflösung	0,1 V
Genauigkeit	±(0,5 % v.Mw.+3 Digits)

Gleichstrom DC
Messbereich	0 ... 9999 µA
Auflösung	1 µA
Genauigkeit	±(0,8 % v.Mw.+3 Digits)

Gleichstrom DC
Messbereich	10 ... 99,99 mA
Auflösung	0,01 mA
Genauigkeit	±(0,8 % v.Mw.+3 Digits)

Gleichstrom DC
Messbereich	100 ... 999,9 mA
Auflösung	0,1 mA
Genauigkeit	±(1 % v.Mw.+3 Digits)

Gleichstrom DC
Messbereich	1 ... 9,999 A
Auflösung	0,001 A
Genauigkeit	±(1 % v.Mw.+3 Digits)

Kapazität
Messbereich	0 ... 9,999 nF
Auflösung	0,001 nF
Genauigkeit	±(5 % v.Mw.+20 Digits)

Kapazität
Messbereich	10 ... 99,99 nF
Auflösung	0,01 nF
Genauigkeit	±(2 % v.Mw.+5 Digits)

Kapazität
Messbereich	100 ... 999,9 nF
Auflösung	0,1 nF
Genauigkeit	±(2 % v.Mw.+5 Digits)

Kapazität
Messbereich	1 ... 9,999 µF
Auflösung	0,001 µF
Genauigkeit	±(2 % v.Mw.+5 Digits)

Kapazität
Messbereich	10 ... 99,99 µF
Auflösung	0,01 µF
Genauigkeit	±(2 % v.Mw.+5 Digits)

Kapazität
Messbereich	100 ... 999,9 µF
Auflösung	0,1 µF
Genauigkeit	±(5 % v.Mw.+5 Digits)

Kapazität
Messbereich	1 ... 9,999 mF
Auflösung	0,001 mF
Genauigkeit	±(5 % v.Mw.+5 Digits)

Kapazität
Messbereich	10 ... 99,99 mF
Auflösung	0,01 mF
Genauigkeit	±(5 % v.Mw.+5 Digits)

Wechselspannung AC
Messbereich	0 ... 9,999 mV
Auflösung	0,001 mV
Genauigkeit	±(1 % v.Mw.+3 Digits)
Frequenzbereich	40 ... 1000 Hz

Wechselspannung AC
Messbereich	10 ... 99,99 mV
Auflösung	0,01 mV
Genauigkeit	±(1 % v.Mw.+3 Digits)
Frequenzbereich	40 ... 1000 Hz

Wechselspannung AC
Messbereich	100 ... 999,9 mV
Auflösung	0,1 mV
Genauigkeit	±(1 % v.Mw.+3 Digits)
Frequenzbereich	40 ... 1000 Hz

Wechselspannung AC
Messbereich	1 ... 9,999 V
Auflösung	0,001 V
Genauigkeit	±(1 % v.Mw.+3 Digits)
Frequenzbereich	40 ... 1000 Hz

Wechselspannung AC
Messbereich	10 ... 99,99 V
Auflösung	0,01 V
Genauigkeit	±(1 % v.Mw.+3 Digits)
Frequenzbereich	40 ... 1000 Hz

Wechselspannung AC
Messbereich	100 ... 750 V
Auflösung	0,1 V
Genauigkeit	±(1 % v.Mw.+3 Digits)
Frequenzbereich	40 ... 1000 Hz

Wechselstrom AC
Messbereich	0 ... 9999 µA
Auflösung	1 µA
Genauigkeit	±(1 % v.Mw.+3 Digits)
Frequenzbereich	40 ... 1000 Hz

Wechselstrom AC
Messbereich	10 ... 99,99 mA
Auflösung	0,01 mA
Genauigkeit	±(1 % v.Mw.+3 Digits)
Frequenzbereich	40 ... 1000 Hz

Wechselstrom AC
Messbereich	100 ... 999,9 mA
Auflösung	0,1 mA
Genauigkeit	±(1,2 % v.Mw.+3 Digits)
Frequenzbereich	40 ... 1000 Hz

Wechselstrom AC
Messbereich	1 ... 9,999 A
Auflösung	0,001 A
Genauigkeit	±(1,2 % v.Mw.+3 Digits)
Frequenzbereich	40 ... 1000 Hz

Widerstand
Messbereich	0 ... 99,99 Ω
Auflösung	0,01 Ω
Genauigkeit	±(1 % v.Mw.+3 Digits)

Widerstand
Messbereich	100 ... 999,9 Ω
Auflösung	0,1 Ω
Genauigkeit	±(0,5 % v.Mw.+3 Digits)

Widerstand
Messbereich	1000 Ω ... 9,999 kΩ
Auflösung	0,001 kΩ
Genauigkeit	±(0,5 % v.Mw.+3 Digits)

Widerstand
Messbereich	10 ... 99,99 kΩ
Auflösung	0,01 kΩ
Genauigkeit	±(0,5 % v.Mw.+3 Digits)

Widerstand
Messbereich	100 ... 999,9 kΩ
Auflösung	0,1 kΩ
Genauigkeit	±(0,5 % v.Mw.+3 Digits)

Widerstand
Messbereich	1000 kΩ ... 9,999 M Ω
Auflösung	0,001 mΩ
Genauigkeit	±(1,5 % v.Mw.+3 Digits)

Widerstand
Messbereich	10 ... 99,99 M Ω
Auflösung	0,01 mΩ
Genauigkeit	±(3 % v.Mw.+5 Digits)

Frequenz
Messbereich	0 ... 99,99 Hz
Auflösung	0,01 Hz
Genauigkeit	±(0,1 % v.Mw.+2 Digits)

Frequenz
Messbereich	100 ... 999,9 Hz
Auflösung	0,1 Hz
Genauigkeit	±(0,1 % v.Mw.+2 Digits)

Frequenz
Messbereich	1000 Hz ... 9,999 kHz
Auflösung	0,001 kHz
Genauigkeit	±(0,1 % v.Mw.+2 Digits)

Frequenz
Messbereich	10 ... 99,99 kHz
Auflösung	0,01 kHz
Genauigkeit	±(0,1 % v.Mw.+2 Digits)

Frequenz
Messbereich	100 ... 999,9 kHz
Auflösung	0,1 kHz
Genauigkeit	±(0,1 % v.Mw.+2 Digits)

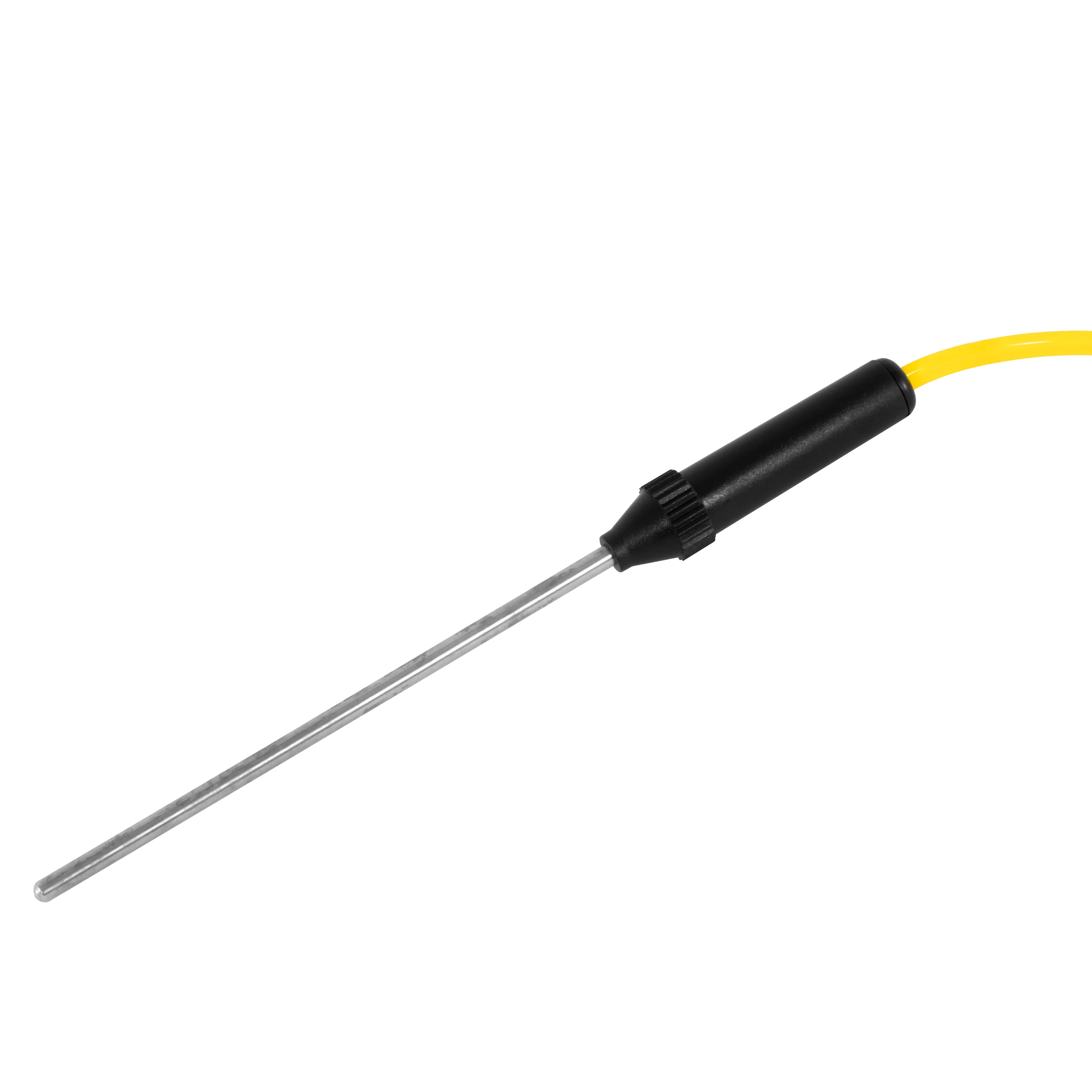

Temperatur
Messbereich	-20 ... +1000 °C
Auflösung	1 °C
Genauigkeit	±(2,5 % v.Mw.+5 Digits)

Temperatur
Messbereich	-4 ... +1832 °F
Auflösung	1 °F
Genauigkeit	±(2,5 % v.Mw.+5 Digits)

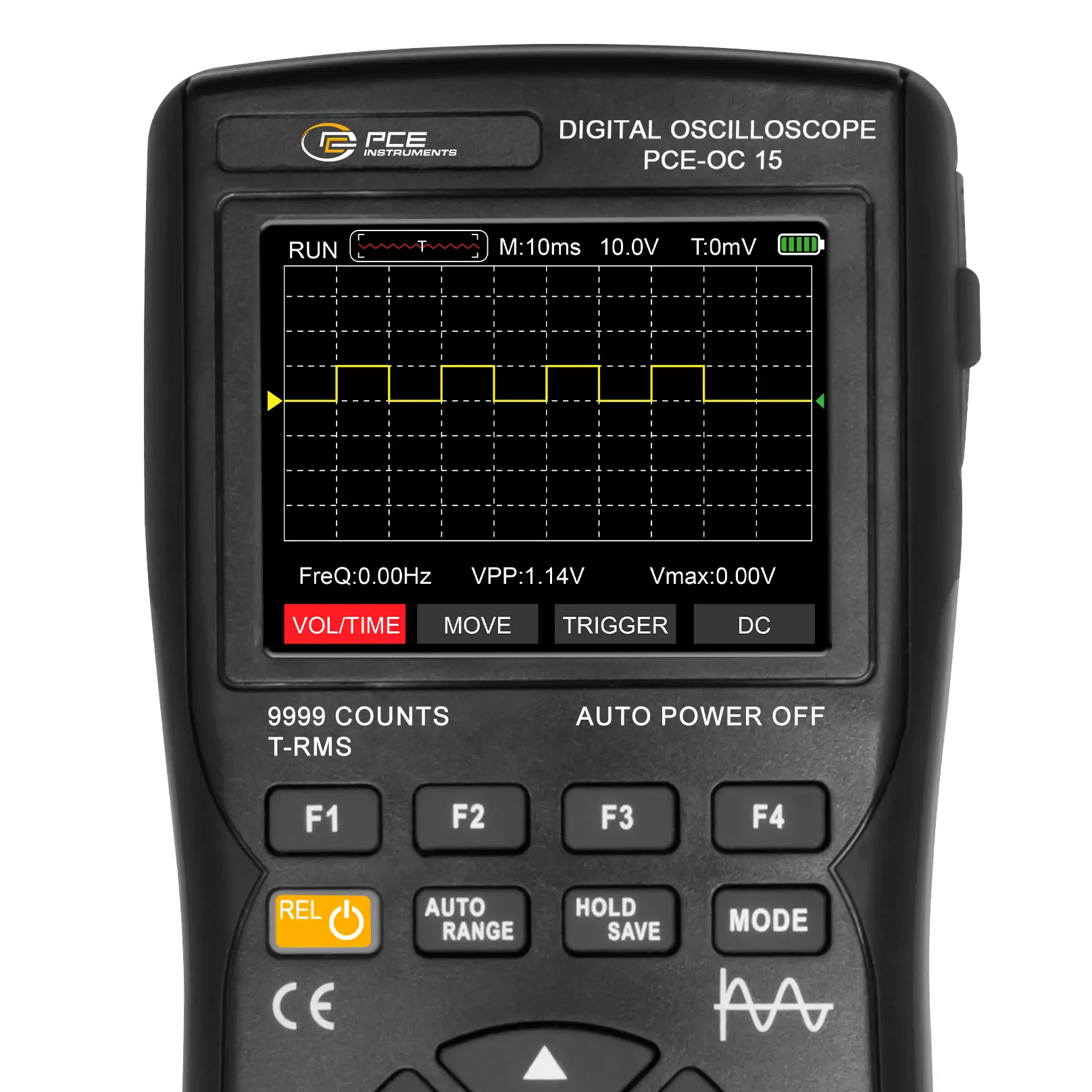

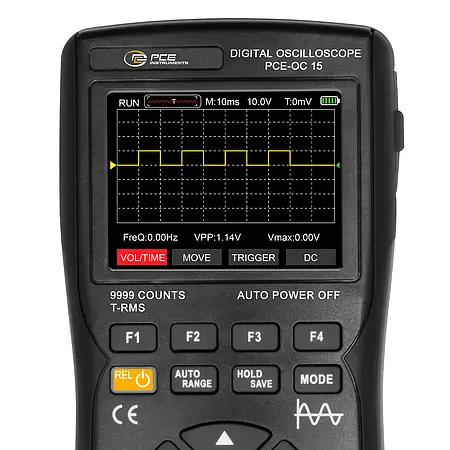

Oszilloskop Spezifikationen
Anzahl Kanäle	1
Messfunktionen	Periode, Frequenz, Peak-Peak, MAX, MIN, Effektivwert
Samplingrate	48 MSa/s
Eingangsimpedanz	1 M Ω

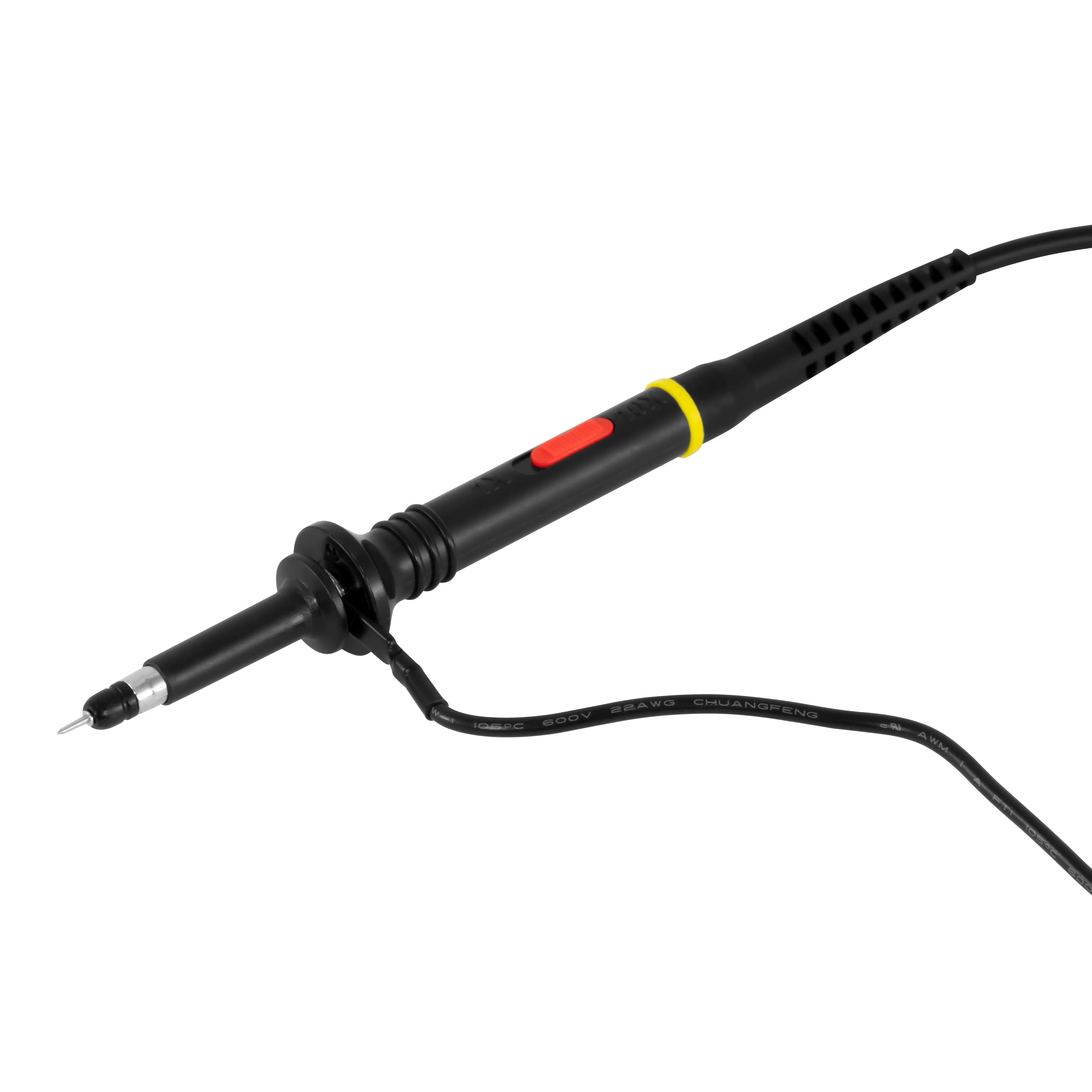

Tastkopf-Faktoren	X1, X10
Max. Eingangsspannung	150 V
Samplingrate einstellbar	1,5 Sa/s ... 48 MSa/s
Zeitbasis	100 ns/div ... 20 s/div
Genauigkeit	20 ppm
Vertikale Sensitivität	20 mV/div ... 10 V/div
Anstiegszeit	10 ns
DC Gain Genauigkeit	±3 %

Allgemeine technische Daten
Display Typ	LCD
Displaygröße	2,76 Zoll
Messrate	3 Hz
Speichermedium	Interner Speicher
Speicherkapazität	15 MB
Speicherinformationen	Screenshot bei Tastendruck

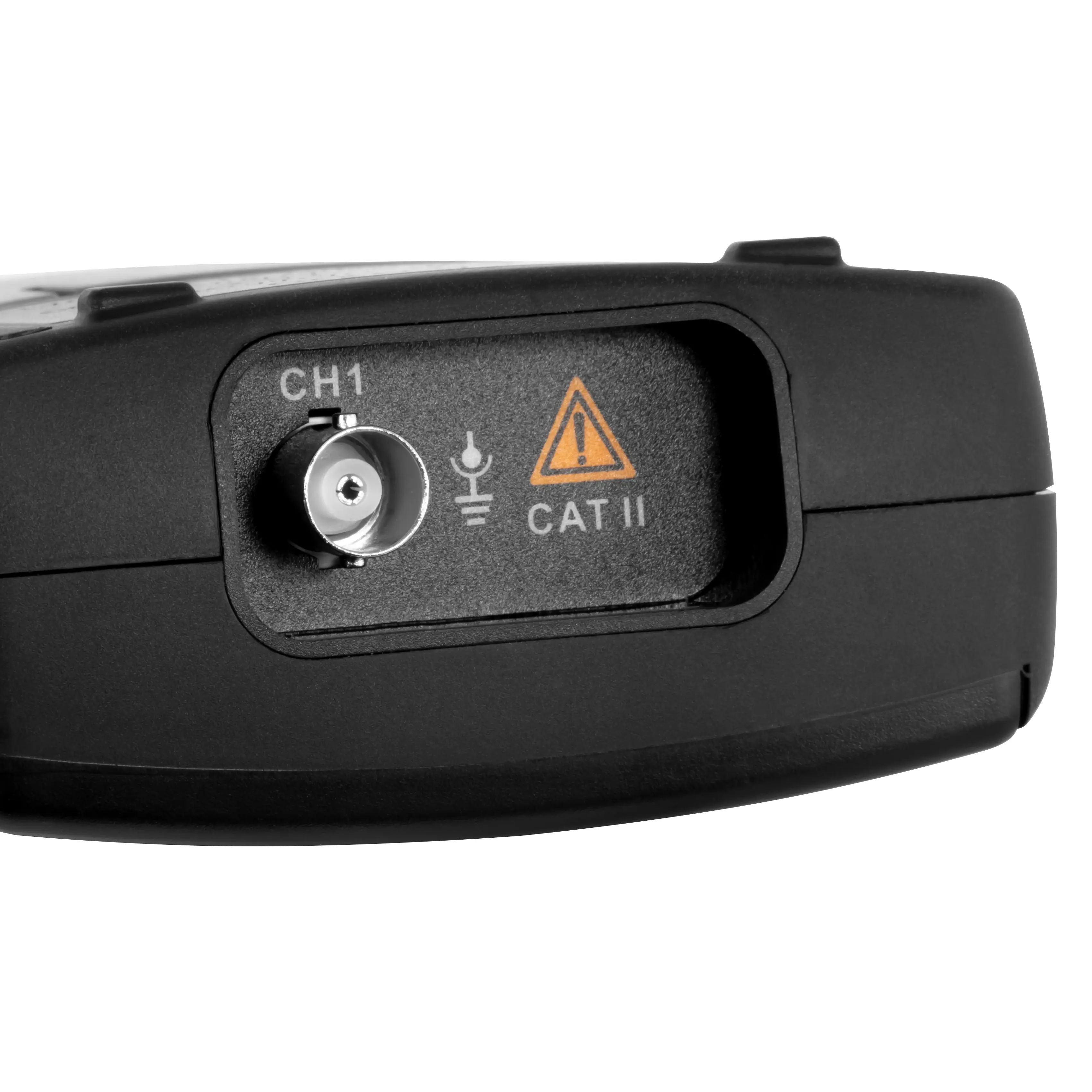

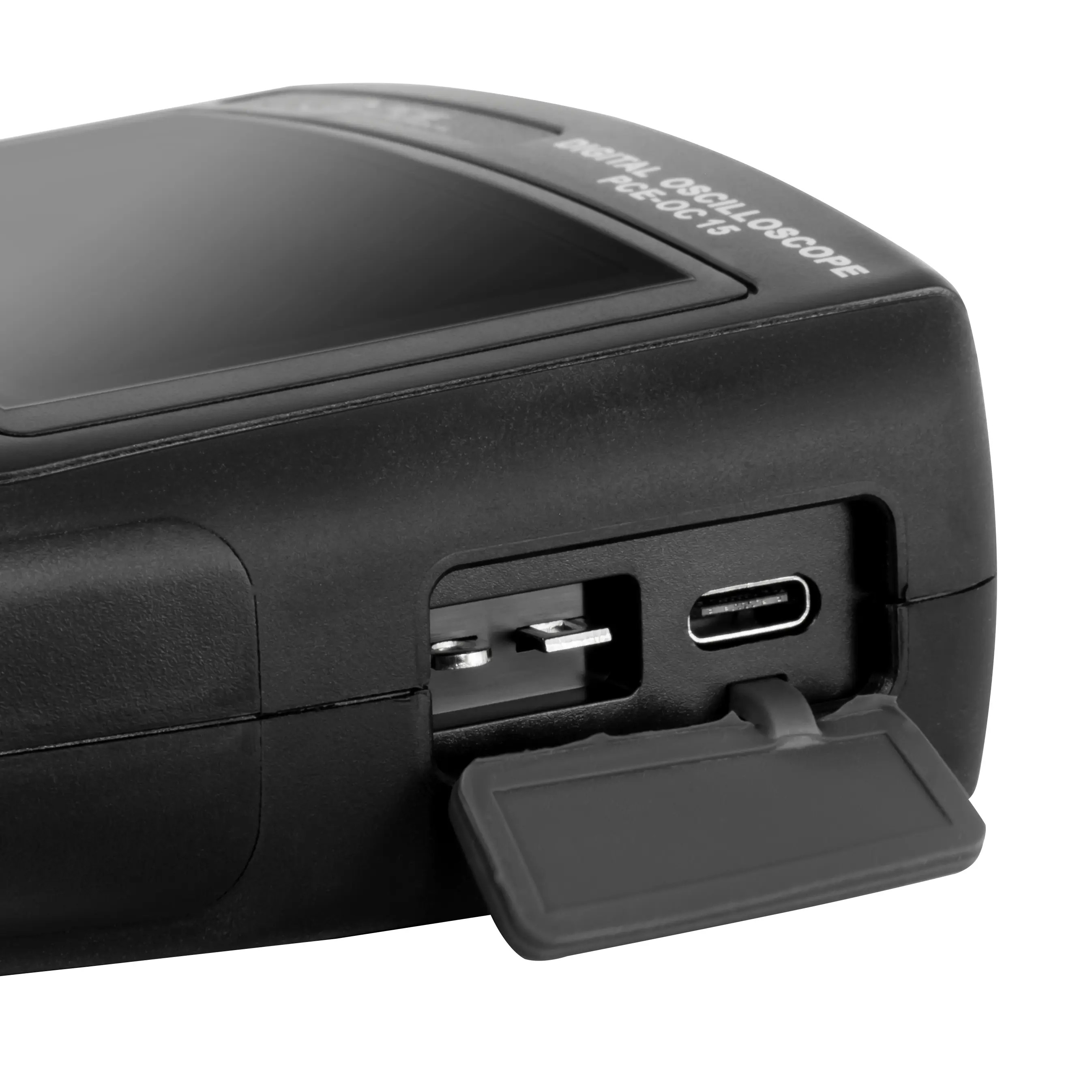

Schnittstelle	USB-C, BNC
Automatische Abschaltung von...bis	15 ... 120 min.
Automatische Abschaltung deaktivierbar	Ja

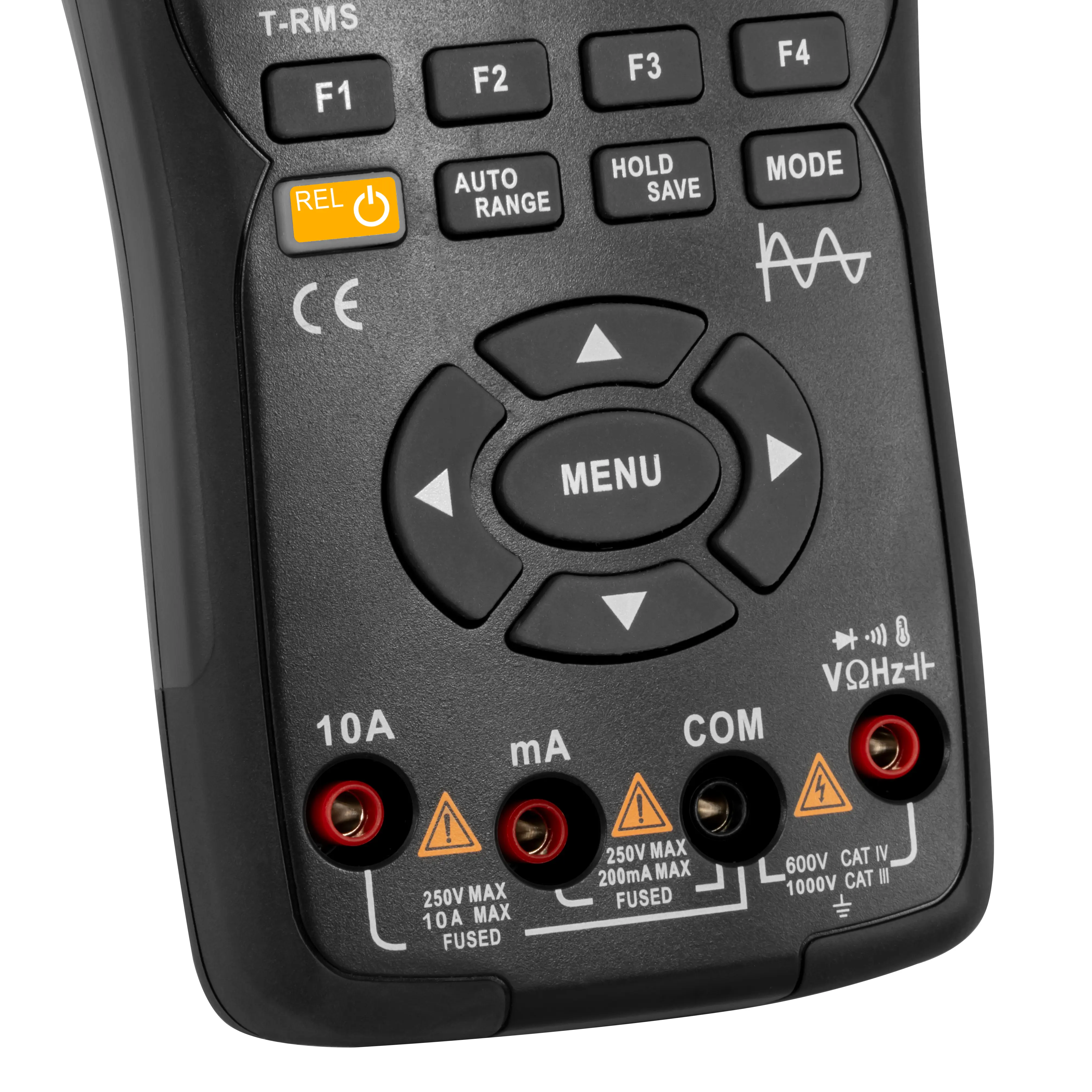

Sicherheitsstandard	CAT III 600 V, CAT II 1000 V
Sicherung(en)	Feinsicherung 10 A
Triggereingang	Modus: Auto, Normal, Single Flanke: Steigend, Fallend
Menüsprache	Englisch (US), Chinesisch, Englisch (GB)
Schutzklasse (Gerät)	IP20
Spannungsversorgung	100 ... 240 V AC \| 50/60 Hz
Gewicht	352 g
Betriebsbedingungen	0 ... 40 °C , 0 ... 75 % r. F.
Lagerbedingungen	-20 ... 60 °C , 0 ... 80 % r. F.

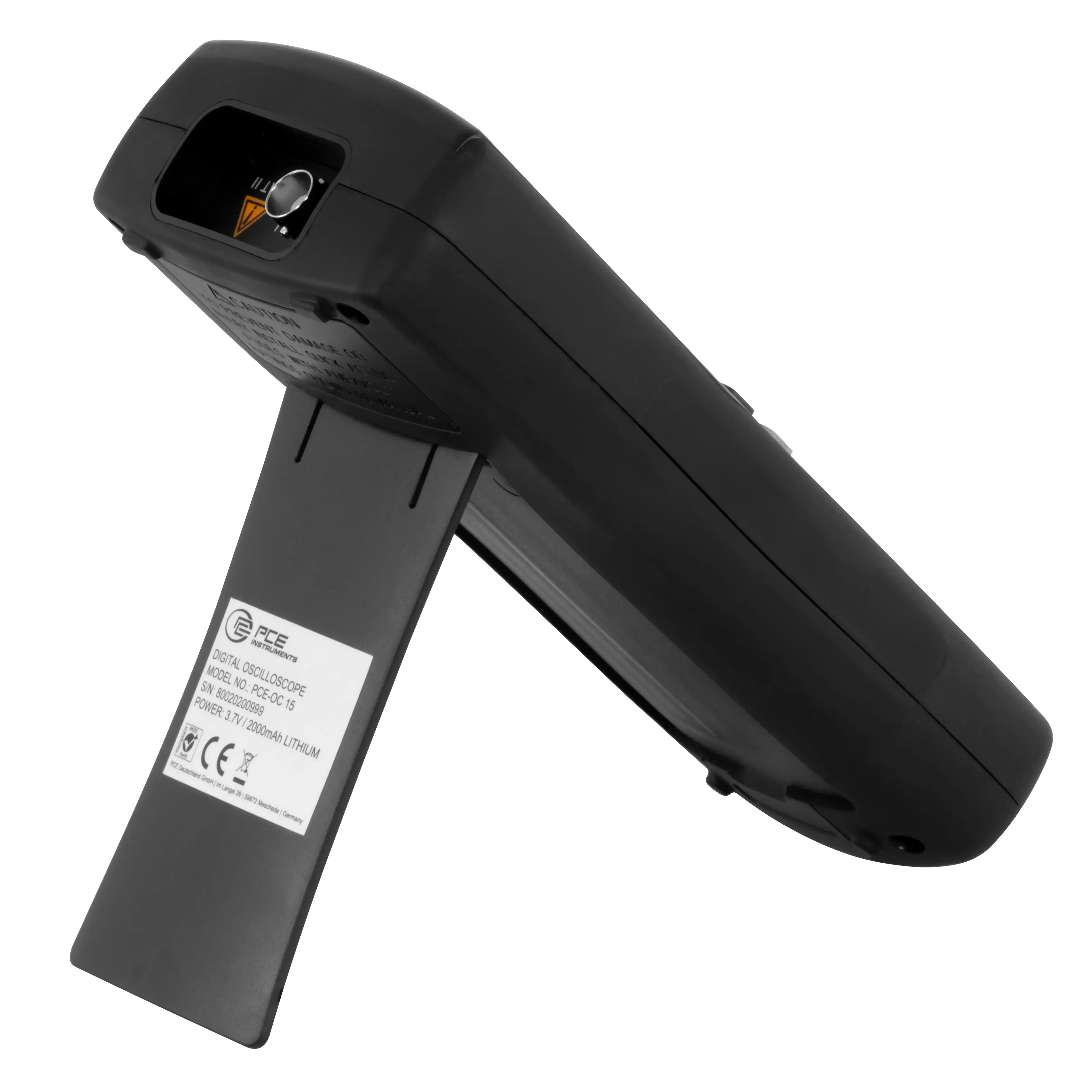

Akku/Batterie	1 x 3,7 V 18650 , Lithium
Kapazität	2000 mAh
Abmessungen ( L x B x H )	175 x 90 x 40 mm
