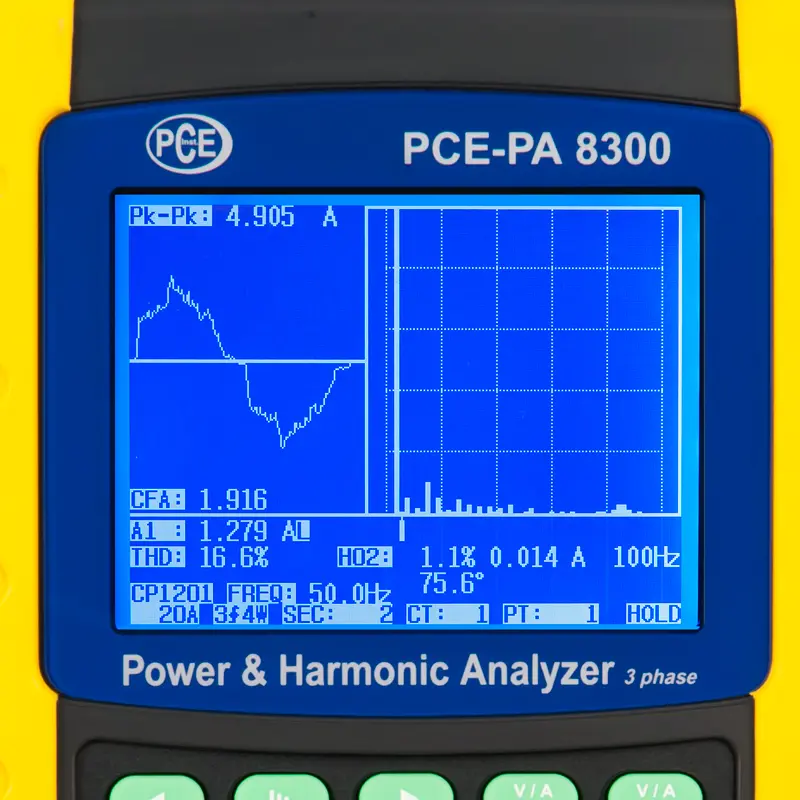

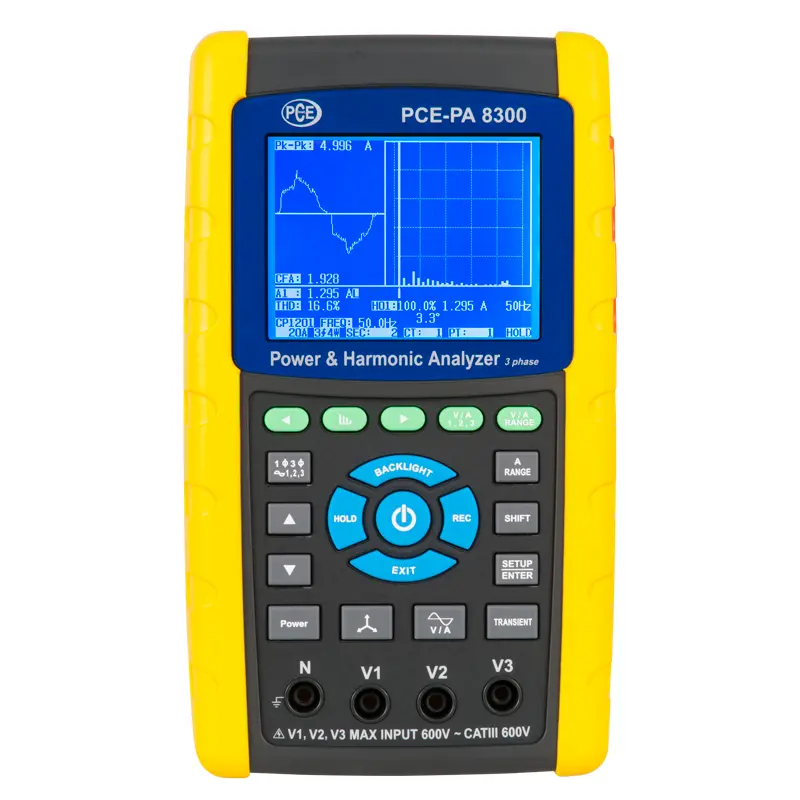

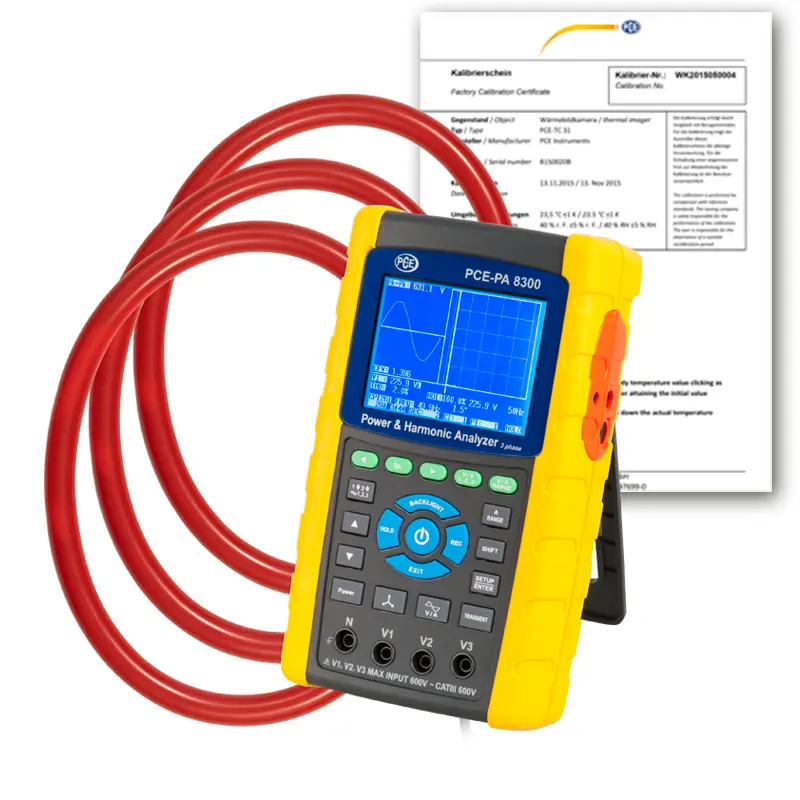

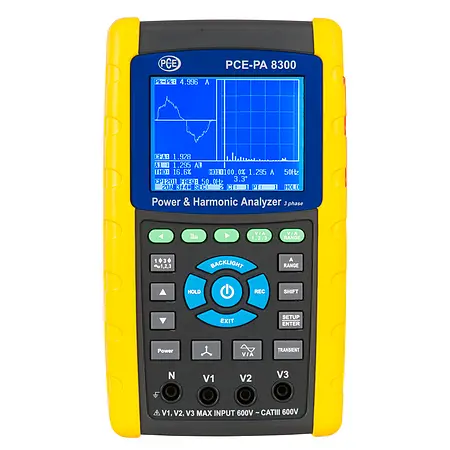

Die Stromzange PCE-PA 8300-2 besticht durch seine einfache Handhabung. Die Stromzange speichert alle Messwerte auf einer SD-Karte. Die PCE-PA 8300-2 Stromzange kann zur Leistungsmessung und zur Netzanalyse eingesetzt werden. Die Leistung kann von der Stromzange bis zu 9999 MW gemessen werden. Zur Netzanalyse kann die PCE-PA 8300-2 Stromzange Oberwellen und Harmonische bis zur 50ten Ordnung exakt bestimmen.

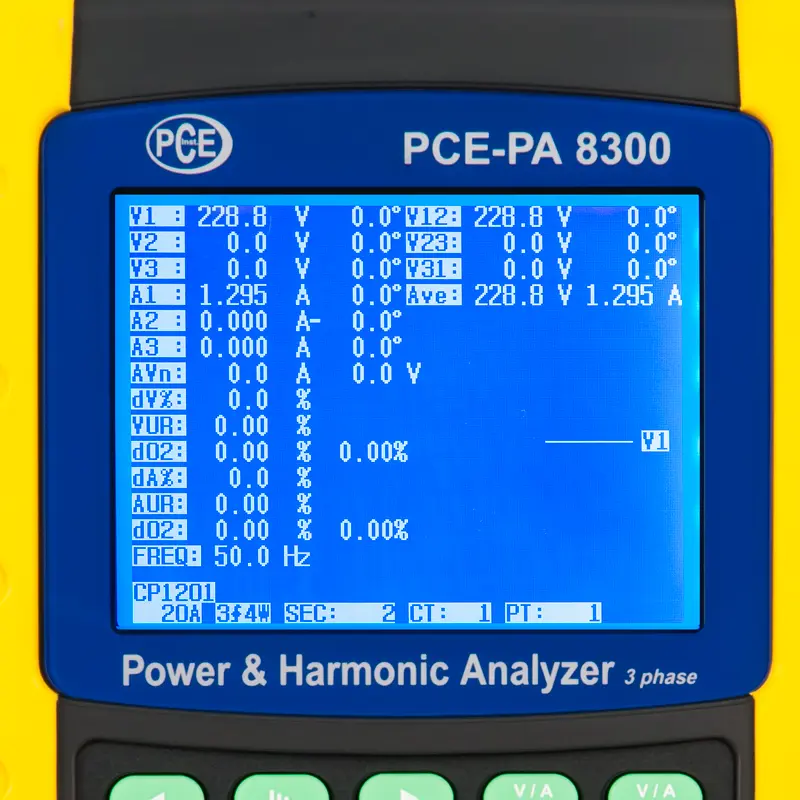

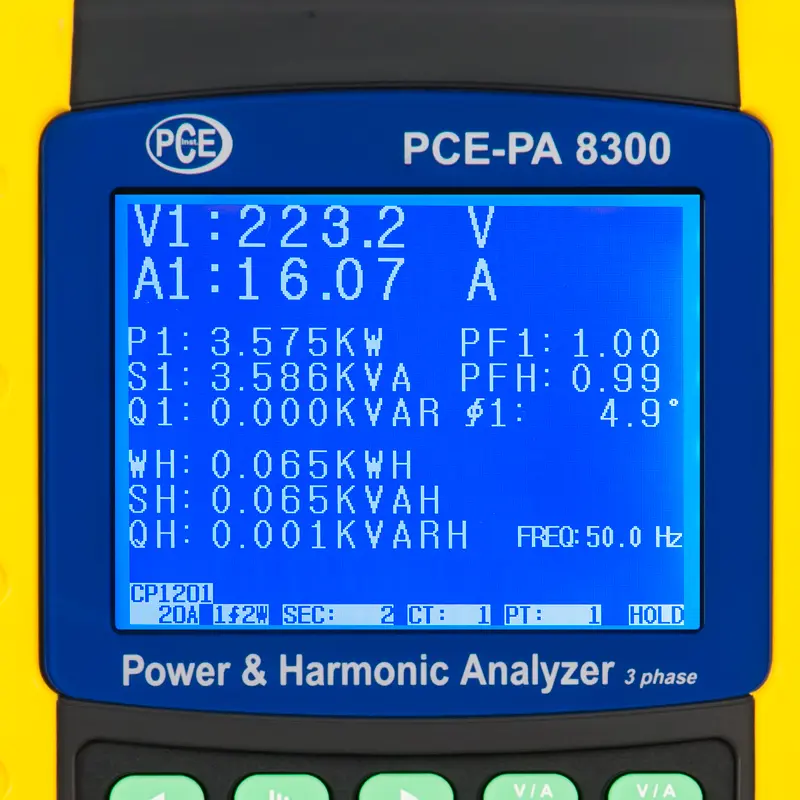

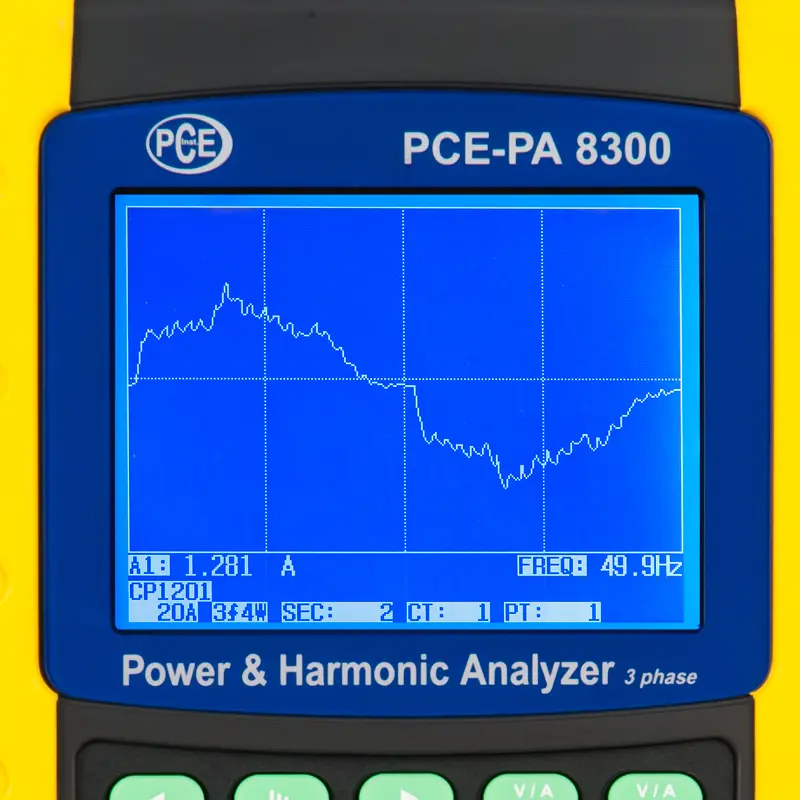

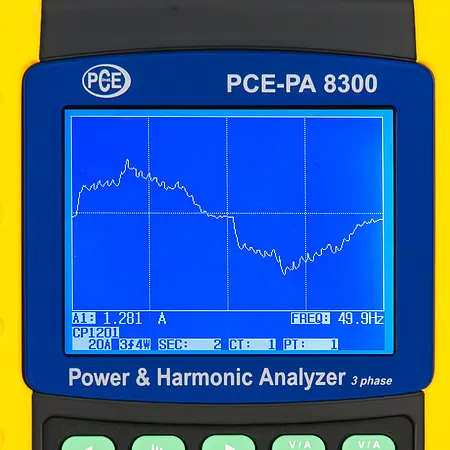

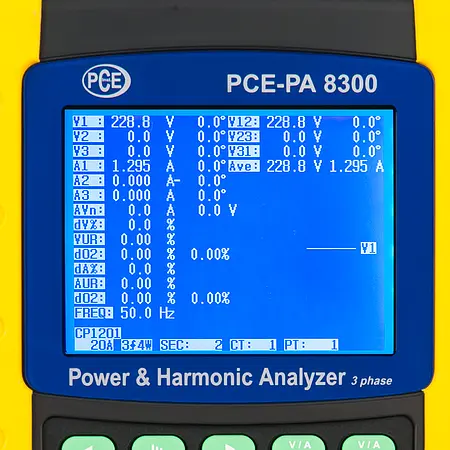

Alle Messwerte werden auf dem Grafik LCD dargestellt. Somit ist es kein Problem mit der Stromzange die Netzverzerrungen darzustellen. Zur Genauen Netz- und Leistungsanalyse können die Messdaten in einem frei einstellbaren Speicherintervall auf einer SD-Speicherkarte abgelegt werden. Dies ermöglicht Langzeitaufnahmen mit der PCE-PA 8300-2 Stromzange.
| Elektrische Spezifikationen | ||
| Spannungsmessung (AC V) | ||
| Messbereich | Auflösung | Genauigkeit |
| 10 V ... 600 V (Phase zu Neutral) 10 V ... 600 V (Phase zu Phase) | 0,1 V | ±(0,5 % + 0,5 V) |
| Strommessung (AC A) | ||
| Messbereich | Auflösung | Genauigkeit |
| 30 A | 0,001 A (< 10 A) 0,01 A (>= 10 A) | ±(0,5 % + 0,1 A) |
| 300 A | 0,01 A (< 100 A) 0,1 A (>= 100 A) | ±(0,5 % + 0,5 A) |
| 3000 A | 0,1 A (< 1000 A) 1 A (>= 1000 A) | ±(0,5 A + 5 A) |
| Wirkleistung | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 ... 9,999 kW | 0,001 kW | ±(1 % + 0,008 kW) |
| 10 ... 99,99 kW | 0,01 kW | ±(1 % + 0,008 kW) |
| 100 ... 999,9 kW | 0,1 kW | ±(1 % + 0,8 kW) |
| 1 ... 9,999 MW | 0,001 MW | ±(1 % + 0,008 MW) |
| Scheinleistung | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 ... 9,999 kVA | 0,001 kVA | ±(1 % + 0,008 kVA) |
| 10 ... 99,99 kVA | 0,01 kVA | ±(1 % + 0,08 kVA) |
| 100 ... 999,9 kVA | 0,1 kVA | ±(1 % + 0,8 kVA) |
| 1 ... 9,999 MVA | 0,001 MVA | ±(1 % + 0,008 MVA) |
| Blindleistung | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 ... 9,999 kVAR | 0,001 kVAR | ±(1 % + 0,008 kVAR) |
| 10 ... 99,99 kVAR | 0,01 kVAR | ±(1 % + 0,08 kVAR) |
| 100 ... 999,9 kVAR | 0,1 kVAR | ±(1 % + 0,8 kVAR) |
| 1 ... 9,999 MVAR | 0,001 MVAR | ±(1 % + 0,008 MVAR) |
| Wirkenergie | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 ... 9,999 kWh | 0,001 kWh | ±(2 % + 0,008 kWh) |
| 10 ... 99,99 kWh | 0,01 kWh | ±(2 % + 0,08 kWh) |
| 100 ... 999,9 kWh | 0,01 kWh | ±(2 % + 0,8 kWh) |
| 1 ... 9,999 MWh | 0,001 MWh | ±(2 % + 0,008 MWh) |
| Scheinenergie | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 ... 9,999 kVAh | 0,001 kVAh | ±(2 % + 0,008 kVAh) |
| 10 ... 99,99 kVAh | 0,01 kVAh | ±(2 % + 0,08 kVAh) |
| 100 ... 999,9 kVAh | 0,01 kVAh | ±(2 % + 0,8 kVAh) |
| 1 ... 9,999 MVAh | 0,001 MVAh | ±(2 % + 0,008 MVAh) |
| Blindenergie | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 ... 9,999 kVARh | 0,001 kVARh | ±(2 % + 0,008 kVARh) |
| 10 ... 99,99 kVARh | 0,01 kVARh | ±(2 % + 0,08 kVARh) |
| 100 ... 999,9 kVARh | 0,01 kVARh | ±(2 % + 0,8 kVARh) |
| 1 ... 9,999 MVARh | 0,001 MVARh | ±(2 % + 0,008 MVARh) |
| Leistungsfaktor | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 ... 1 | 0,01 | ± 0,04 |
| Phasenwinkel | ||
| Messbereich | Auflösung | Genauigkeit |
| -180° ... 180° | 0,1° | ± 1° |
| Frequenz | ||
| Messbereich | Auflösung | Genauigkeit |
| 45 ... 65 Hz | 0,1 Hz | ± 0,1 Hz |
| Harmonische der Wechselspannung bei 50/60 Hz | ||
| Messbereich | Auflösung | Genauigkeit |
| 1 ... 20ste Ordnung | 0,1 V 0,1 % | ± (2 % + 0,5 V) ± (2 % + 10 Digits) |
| 21 ... 30ste Ordnung | 0,1 V 0,1 % | ± (2 % + 0,5 V) ± (2 % + 20 Digits) |
| 31 ... 50ste Ordnung | 0,1 V 0,1 % | nicht spezifiziert |
| Harmonische des Wechselstroms bei 50/60 Hz | ||
| Messbereich | Auflösung | Genauigkeit |
| 1 ... 20ste Ordnung | 0,001 ... 1 A 0,1 % | ± (2 % + 0,5 A) ± (2 % + 10 Digits) |
| 21 ... 30ste Ordnung | 0,001 ... 1 A 0,1 % | ± (2 % + 0,5 A) ± (2 % + 20 Digits) |
| 31 ... 50ste Ordnung | 0,001 ... 1 A 0,1 % | nicht spezifiziert |
| Allgemeine technische Spezifikationen | ||
| Display | 3,7 " Punktmatrix LCD (320 x 240 Pixel) | |
| mit LED Hintergrundbeleuchtung | ||
| Sicherheitsstandard | IEC1010CAT III 600 V | |
| Eingangswiderstand AC V | 10 MOhm | |
| Arbeitsfrequenz Stromzangen | 40 Hz ... 1 kHz | |
| getestete Arbeitsfrequenz Stromzangen | 45 Hz ... 65 Hz | |
| Überlastschutz | AC V AC A | 720 V RMS 1300 A mit Stromzange |
| Datenspeicher | SD-Karte | |
| Aufnahmeintervall | 1 Sekunde | |
| Datenloggerfunktion | Echtzeitspeicherung auf SD-Karte | |
| Speicherintervall | 2 Sekunden ... 7200 Sekunden | |
| Datenausgabe | per USB oder RS-232 je nach Verbindungskabel | |
| (Nur zur Live Darstellung am PC) | ||
| Betriebstemperatur | 0 ... +50 °C | |
| Umgebungsfeuchtigkeit | < 80 % r.F. | |
| Spannungsversorgung | 8 x 1,5 V AA Batterien 9 V Netzteil | |
| Stromaufnahme | Messgerät: 500 mA DC Stromzange: 34 mA DC | |

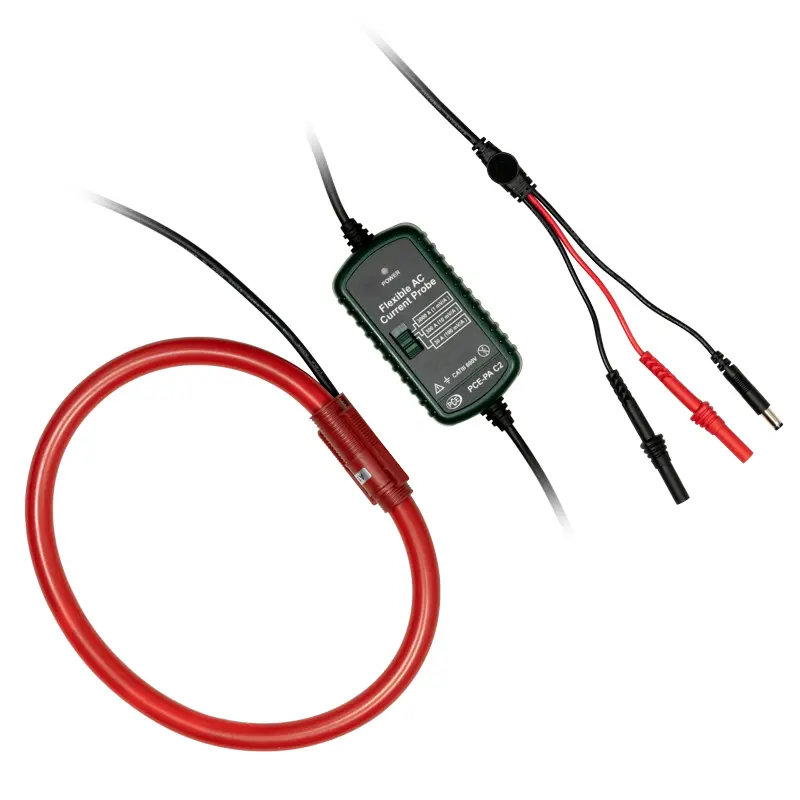

| Maximaler Leitungsdurchmesser | Rogowskispulen: 175 mm | |
| Abmessungen | Messgerät: 225 x 125 x 64 mm | |
| Gewicht | Messgerät: 948 g (inkl. Batterien) Stromzange: 467 g (inkl. Kabel) | |
