Stromzange / Vielfachstromzange PCE-DC 50

Best.Nr.: PCE-DC 50
EAN: 4250348719157
235,90 €
280,72 €
Wireless
Preis zzgl. Versandkosten*
:
4250348719157
PCE-DC 50
Lieferzeit: 1 - 2 Werktage
Nein
AC / DC
CAT II 1000 V
500 µA - 1000 A
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

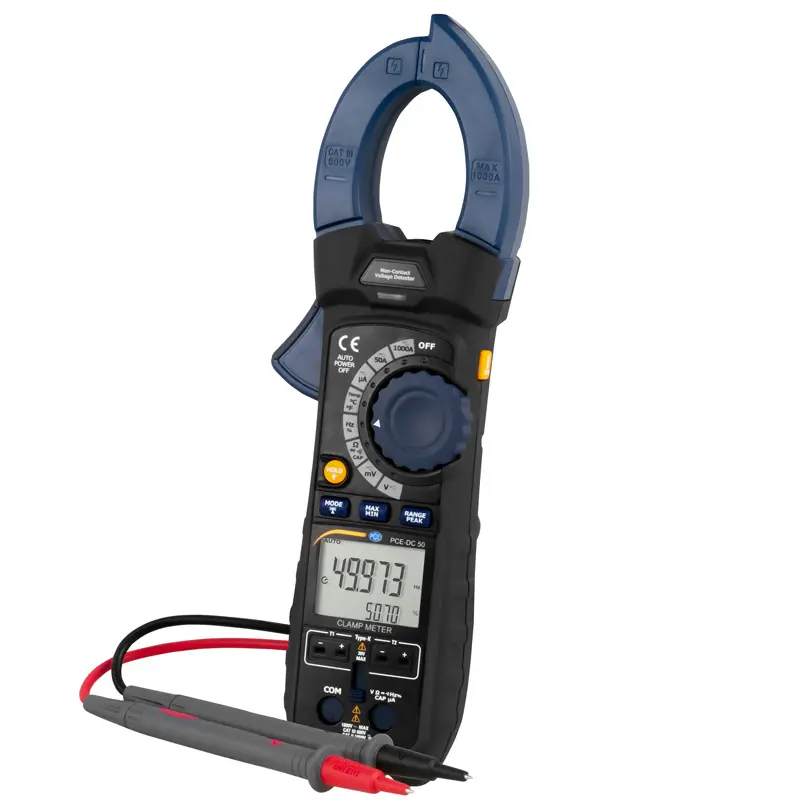

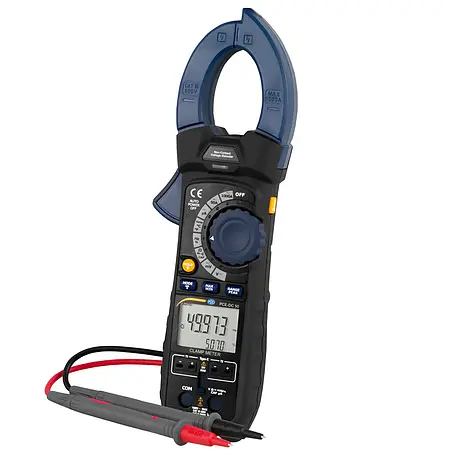

Stromzange PCE-DC 50
Messzange mit Echteffektivwertmessung / Wechselstrommessung / Spannungsmessung / Temperaturmessung / Bluetooth Schnittstelle / gummiertes Gehäuse / Display-Hold / automatische Abschaltung / Messleitung max. 48 mm / viele Messfunktionen
Die Vielfachstromzange PCE-DC 50 ist ein Messgerät zur Messung von Strömen von bis zu 1000 A AC/DC. Neben der Strommessung kann die Messzange auch Spannung, Frequenz, Tastverhältnis, Widerstand, Durchgangprüfung, Kondensatoren und Dioden messen und prüfen. Der Umschließungsdurchmesser der Messzange beträgt 48 mm. Somit können Sie auch Messungen an Leitungen mit einem großen Querschnitt durchführen. Dank der NCVD Funktion kann mit der Messzange berührungslos geprüft werden, ob eine Spannung an einer Leitung anliegt.

Diese Vielfachstromzange hat eine integrierte Bluetooth Schnittstelle. Über diese Bluetooth Schnittstelle kann mit der Messzange eine Verbindung an dem PC oder auf dem Smartphone hergestellt werden. Damit lassen sich die gemessenen Daten der Messzange speichern und analysieren. Sollte der PC keine Bluetooth Schnittstelle haben, um die Messzange zu verbinden, liegt im Lieferumfang bereits ein passender Bluetooth Adapter bei.

Eine weitere Besonderheit der Messzange ist die Messung von Temperaturen. An die Messzange können zwei beliebige Thermoelemente Typ-K angeschlossen und gleichzeitig ausgelesen werden. Hierbei sind Temperaturen von bis zu 1000 °C messbar. Das Gehäuse der Messzange besteht aus einem robusten Kunststoff, das zusätzlich mit einer Gummierung ummantelt ist. Dank der zusätzlichen Gummierung hält die Messzange auch Stöße problemlos aus.

Merkmale

- Samplerate 2 Hz
- Abdeckung auf den Messbuchsen
- AC A und AC V Messung
- Bluetooth Schnittstelle
- Leitungsdurchmesser max. 48 mm
- Temperaturmessung über 2 Thermoelemente
- automatische Abschaltung
- berührungslose Spannungserkennung

Spezifikation

Strommessung DC A
Messbereich Auflösung Genauigkeit (v. Mw.)
500 µA 0,01 µA ± (1 % + 6 Digit)
5000 µA 0,1 µA ± (1 % + 6 Digit)
50 A 0,01 A ± (2,5 % + 5 Digit)
1000 A 0,1 A ± (2,5  % + 30 Digit)

Strommessung AC A
Messbereich Auflösung Genauigkeit (v. Mw.)
500 µA 0,01 µA ± (1,5 % + 30 Digit)
5000 µA 0,1 µA ± (1,5 % + 30 Digit)
50 A 0,01 A ± (2,5 % + 30 Digit)
1000 A 0,1 A ± (2,8 % + 30 Digit)

Hinweis: Die Angabe der Genauigkeit bezieht sich bei AC A Messungen auf den Bereich von 5 % bis 100 % vom Messbereich

Widerstandsmessung
Messbereich Auflösung Genauigkeit (v. Mw.)
500 Ω 0,01 ± (1 % + 9 Digit)
5 kΩ 0,0001 ± (1 % + 5 Digit)
50 kΩ 0,001 ± (1 % + 5 Digit)
500 kΩ 0,01 ± (1 % + 5 Digit)
5 MΩ 0,0001 ± (3 % + 10 Digit)
50 MΩ 0,001 ± (3,5 % + 10 Digit)

Spannungsmessung DC V
Messbereich Auflösung Genauigkeit (v. Mw.)
500 mV 0,01 mV ± ( 0,1 % + 8 Digit)
5 V 0,0001 V ± ( 0,1 % + 4 Digit)
50 V 0,001 V ± ( 0,1 % + 4 Digit)
500 V 0,01 V ± ( 0,1 % + 4 Digit)
600 V 0,1 V ± ( 0,5 % + 4 Digit)

Spannungsmessung AC V (50 Hz ... 1000 Hz)
Messbereich Auflösung Genauigkeit (v. Mw.)
500 mV 0,01 mV

± ( 0,8 % + 9 Digit) (bei 50 Hz / 60 Hz)

5 V 0,0001 V ± (1 % + 30 Digit)
50 V 0,001 V ± (1 % + 30 Digit)
500 V 0,01 V ± (1 % + 30 Digit)
600 V 0,1 V ± (1 % + 30 Digit)

Hinweis: Die Angabe der Genauigkeit bezieht sich bei AC V Messungen auf den Bereich von 5 % bis 100 % vom Messbereich

Kapazitätsmessung
Messbereich Auflösung Genauigkeit (v. Mw.)
500 nF 0,01 ± (3,5 % + 40 Digit)
5000 nF 0,1 ± (3,5 % + 10 Digit)
50 µF 0,001 ± (3,5 % + 10 Digit)
500 µF 0,01 ± (3,5 % + 10 Digit)
5 mF 0,0001 ± (5 % + 10 Digit)

Frequenzmessung
Messbereich Auflösung Genauigkeit (v. Mw.)
50 Hz 0,001 ± (0,3 % + 2 Digit)
500 Hz 0,01 ± (0,3 % + 2 Digit)
5 kHz 0,0001 ± (0,3 % + 2 Digit)
50 kHZ 0,001 ± (0,3 % + 2 Digit)
500 kHz 0,01 ± (0,3 % + 2 Digit)
5 Mhz 0,0001 ± (0,3 % + 2 Digit)
10 MHz 0,001 ± (0,3 % + 2 Digit)

Tastverhältnis
Messbereich Auflösung Genauigkeit (v. Mw.)
5 % ... 95 % 0,1

± (1 % + 2 Digit)(vom Messwert)


Pulsweite: 100 µs ... 100 ms

Frequenz: 10 Hz ... 10 kHz

Temperatur
Messbereich Auflösung Genauigkeit (v. Mw.)
-100 °C ... 1000 °C 0,1 ± (1 % + 2,5 °C)

Allgemeine technische Daten
Leiterdurchmesser max. 48 mm
Display
Zweizeilig 50.000 Digit
Durchgangstest 50 Ohm / < 50 mA
Diodentest 0,3 mA / 2,8 V DC
Batterieanzeige Batteriesymbol, wenn Batteriestand niedrig
Messbereichsüberschreitung OL, wenn Messbereich überschritten
Samplerate 2 Hz
Schnittstelle Bluetooth
Spitzenerkennung > 1 ms
Thermoelement Typ K
Sicherung 500 mA Keramik Flink
AC Bandbreite (AC A / AC V) 50 Hz ... 400 Hz
AC Messung True RMS
Betriebsbedingungen 5 °C ... 40 °C / max. 80 % r.F. bei 31 °C
Lagerbedingungen -20 °C ... 60 °C / max. 80 % r.F.
Spannungsversorgung 9 V Blockbatterie
Automatische Abschaltung nach ca. 30 Minuten
Abmessungen (B x H x T) 230 x 76 x 40 mm
Gewicht 315 g
Sicherheit IEC 1010-1(2001):
EN 61010-1(2001)
CAT III 600 V
CAT II 1000 V
Verschmutzungsgrad 2


Lieferumfang

1 x Stromzange PCE-DC 50
1 x Messleitungsset
1 x Transportkoffer
1 x PC-Software
1 x Bluetoothadapter
2 x Thermoelemente Typ-K
1 x 9 V Blockbatterie
