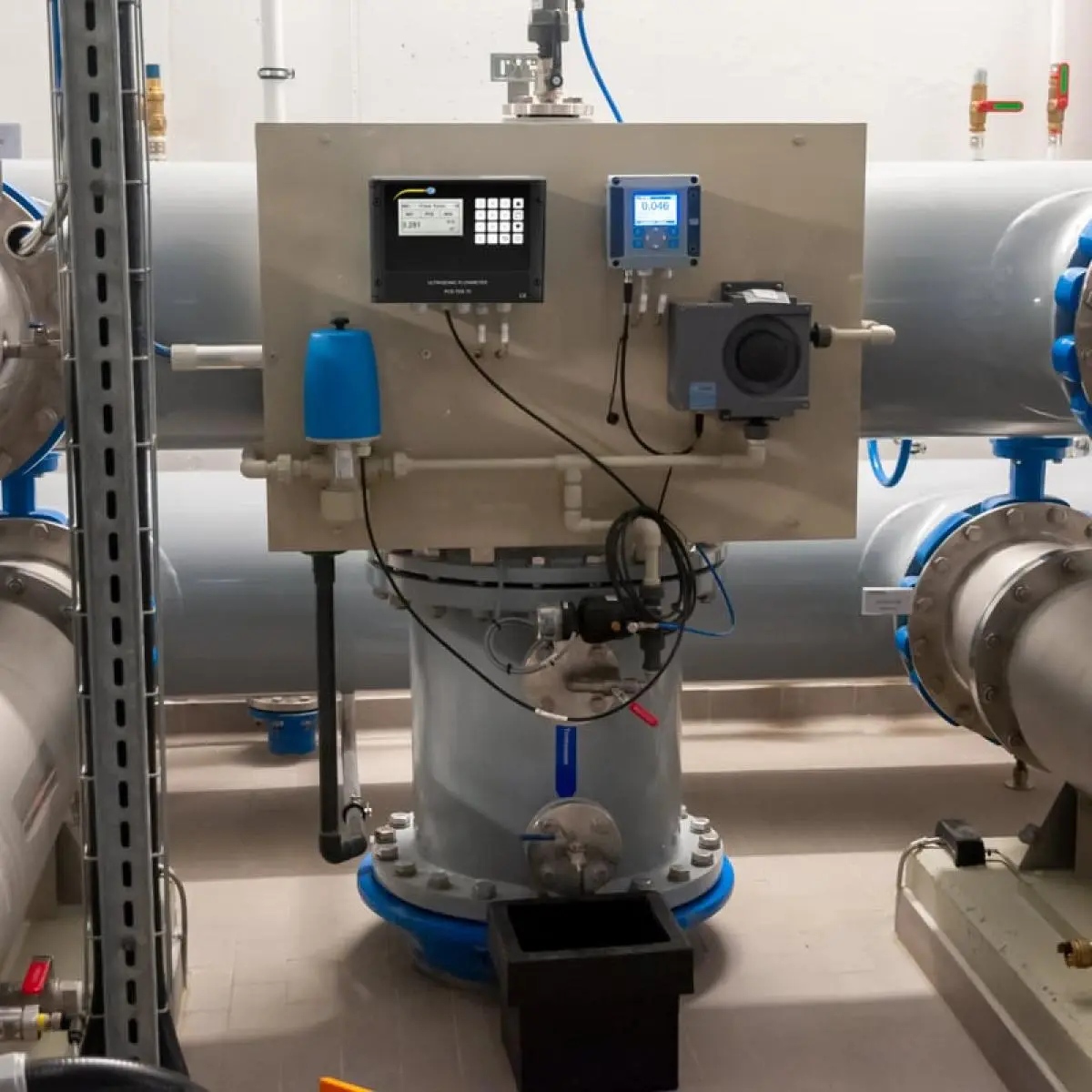

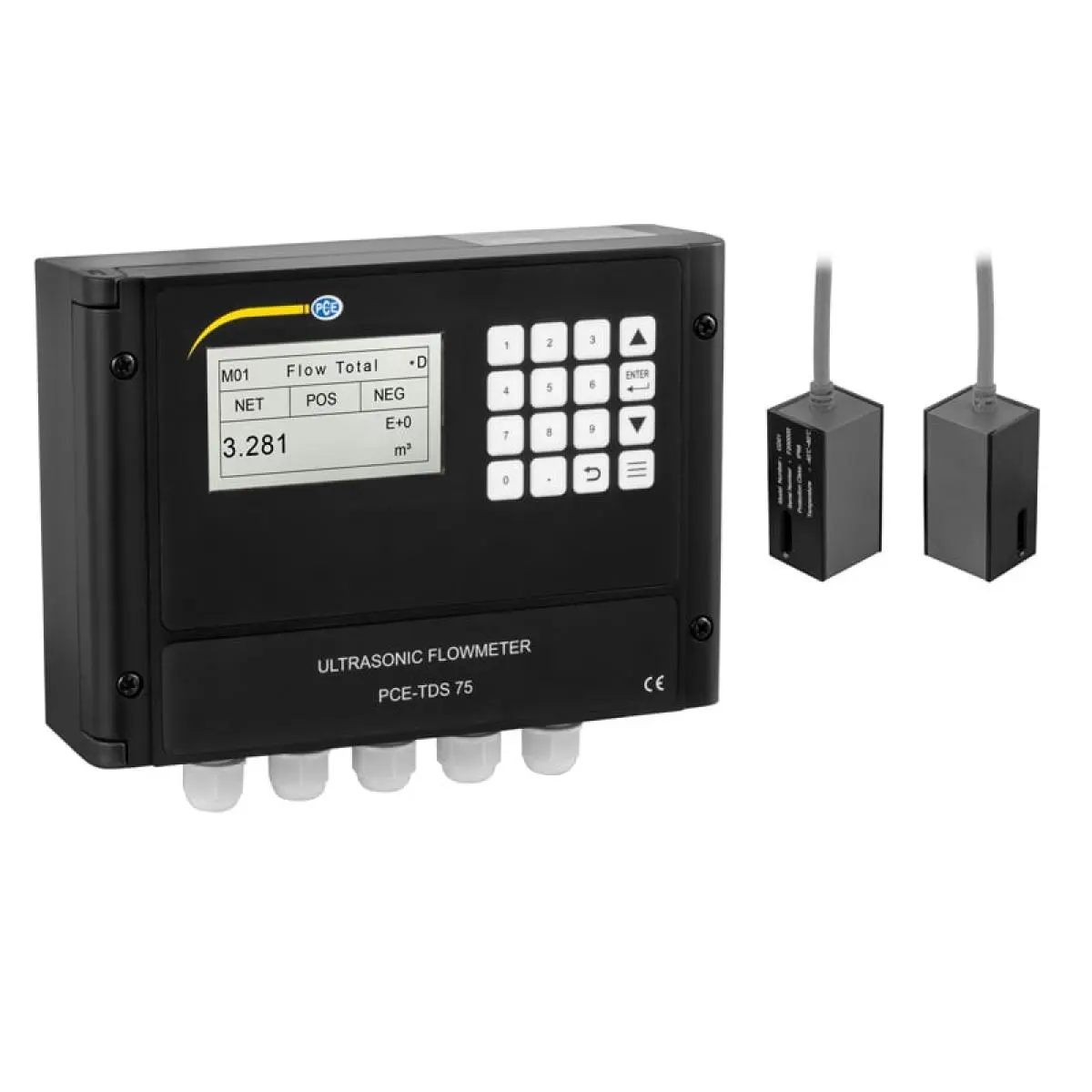

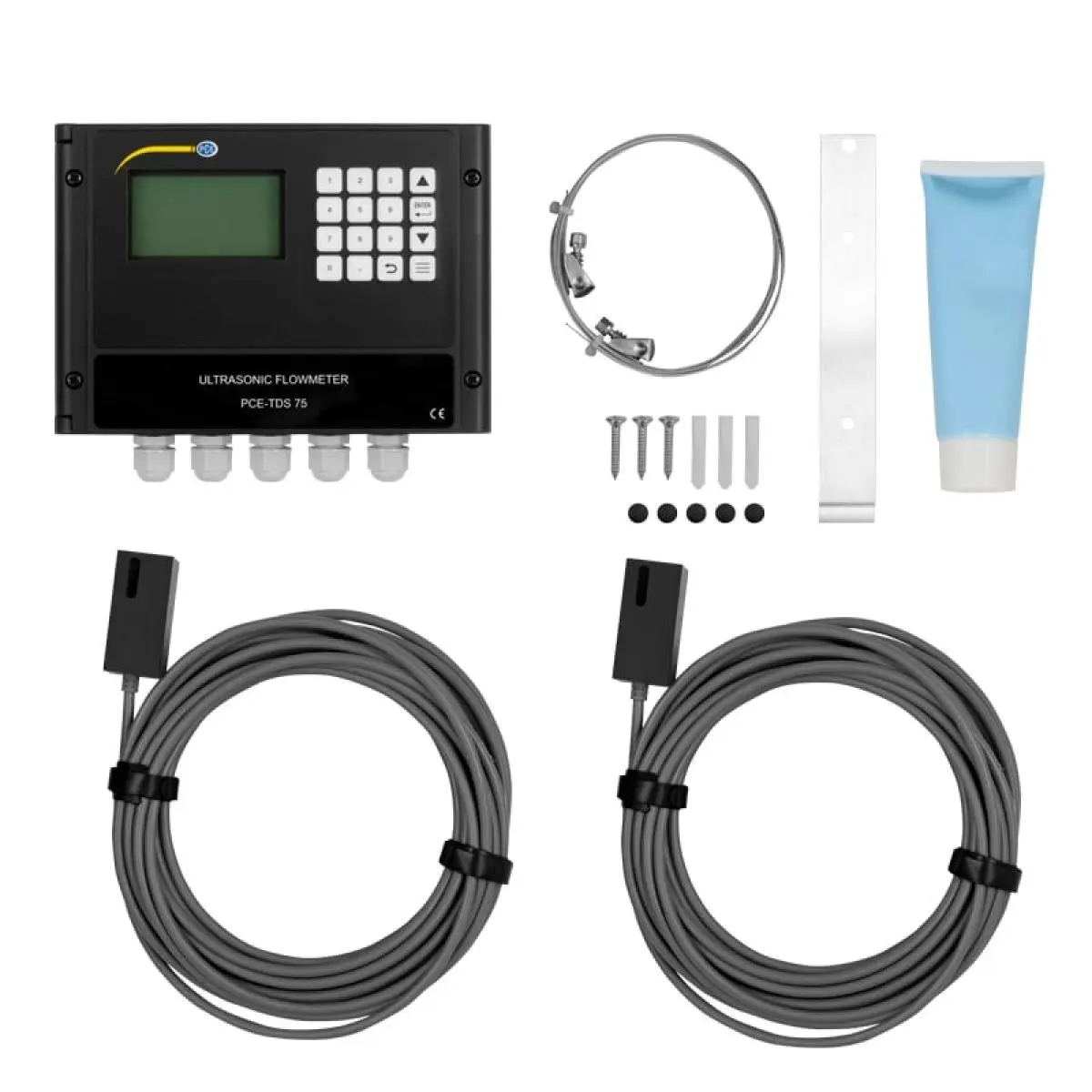

Ein stationärer Ultraschall Durchflussmesser ist ein Gerät zur kontinuierlichen Überwachung der Durchflussmenge von Flüssigkeiten in Rohrleitungen. Einer der Vorteile des Messprinzips ist, dass die Sensoren stationärer Ultraschall Durchflussmesser einfach außen auf der Rohrleitung montiert werden können. Zur Installation müssen die Rohre weder aufgetrennt noch angebohrt werden. Dies ermöglicht den Einbau des Messystems ohne Entleerung der Rohrleitungen. Wegen des kontaktlosen Messprinzips stationärer Ultraschall Durchflussmesser können diese auch in Bereichen mit hohen Hygieneanforderungen – zum Beispiel in der Lebensmittelindustrie – eingesetzt werden.

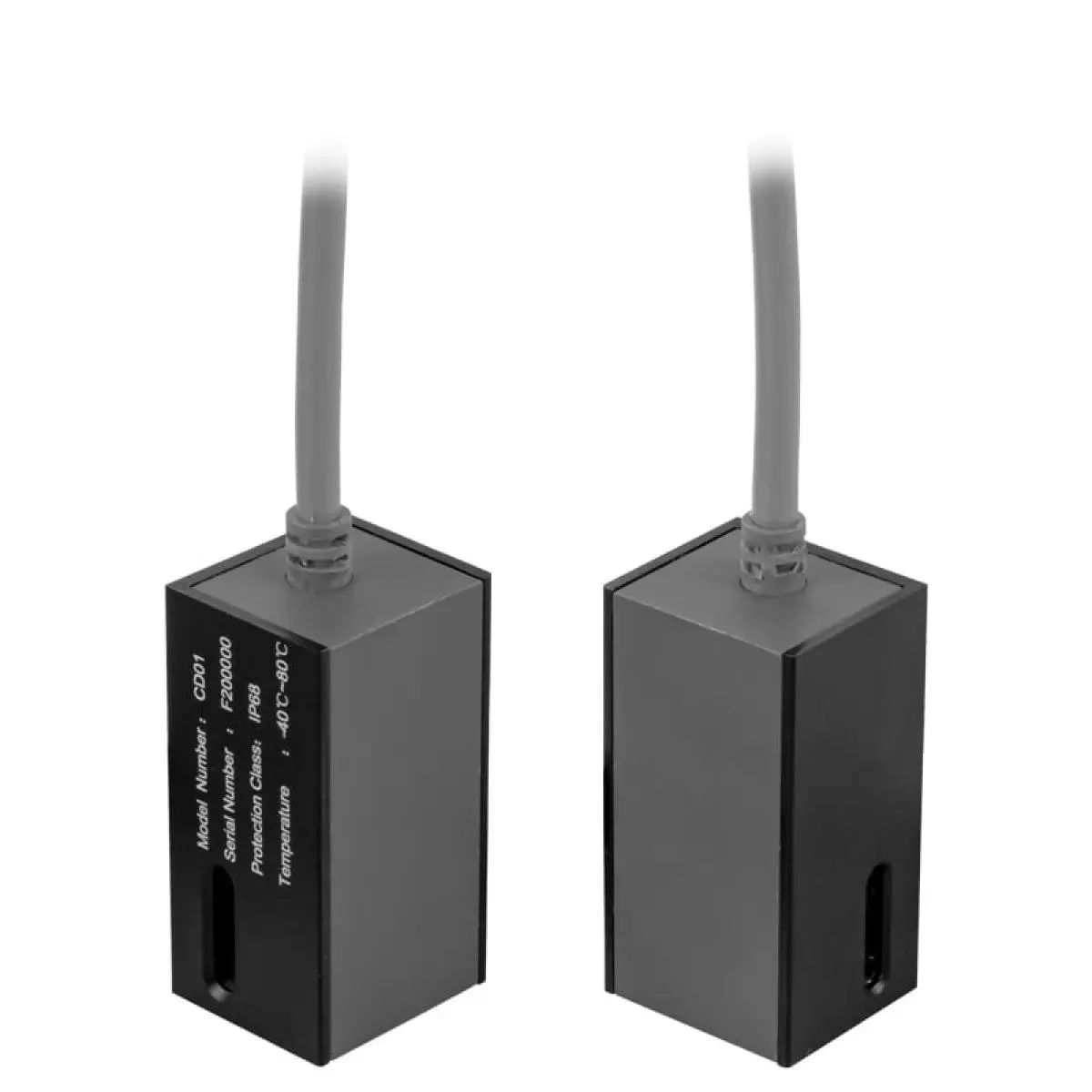

Je nach den Bedingungen vor Ort kann unser stationärer Durchflussmesser entweder mit der Reflexionsmethode oder mit der direkten Methode messen. Für die Reflexionsmessung, die auch als V-Methode bezeichnet wird, werden beide Sensoren auf der gleichen Seite der Rohrleitung parallel zur Fließrichtung nebeneinander montiert. Einer der Sensoren sendet Ultraschallwellen aus, der andere Sensor empfängt die von der gegenüberliegenden Rohrseite reflektierten Wellen. Im Gegensatz dazu werden für die direkte Messung, die auch Z-Methode genannt wird, die Sensoren an gegenüberliegenden Seiten des Rohrs befestigt.

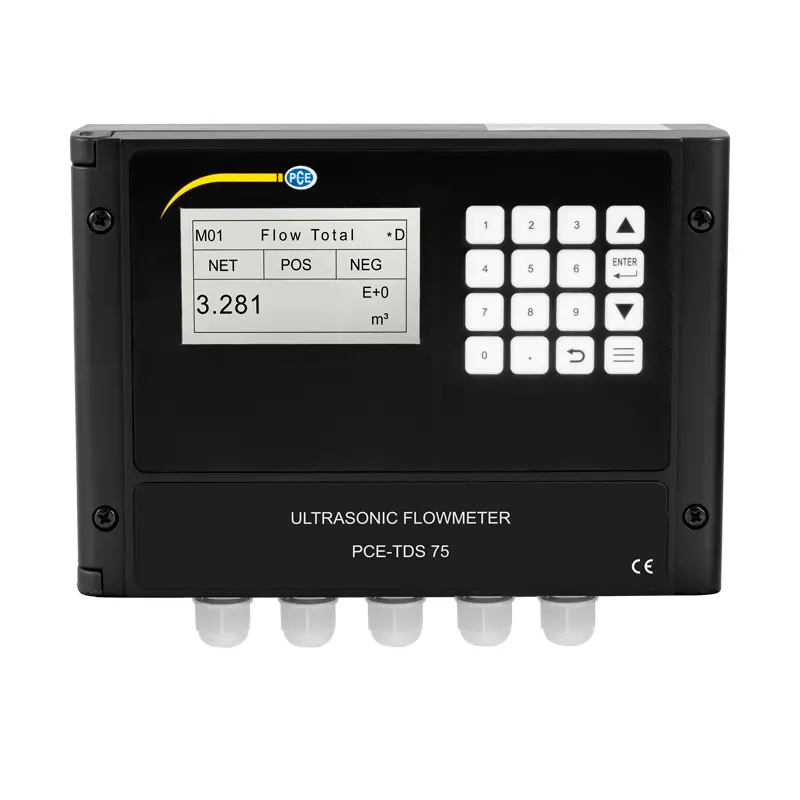

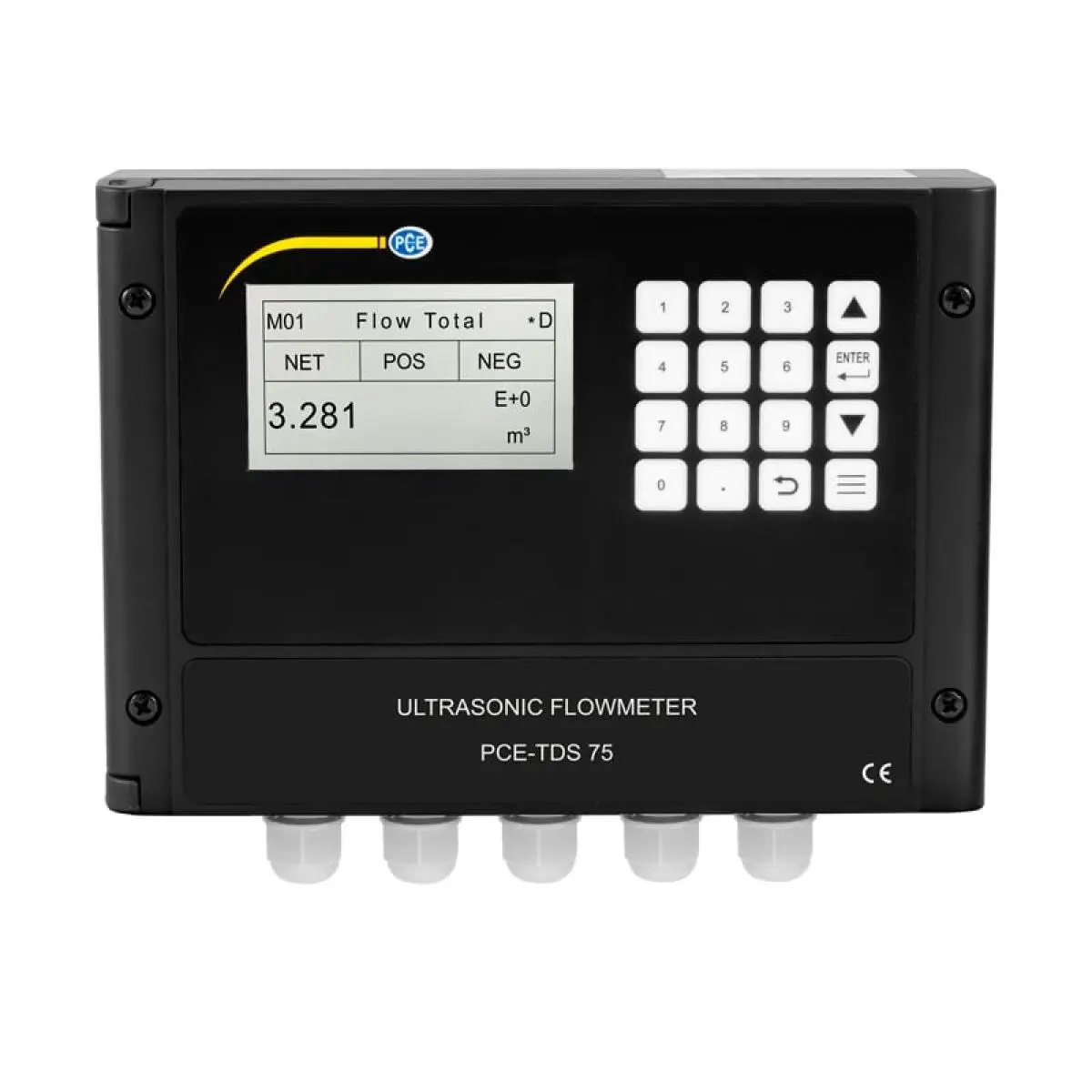

Unser stationärer Ultraschall Durchflussmesser bietet im Gerätemenü viele Einstellungs- und Abfragemöglichkeiten. Alle notwendigen Einstellungen können direkt an der Installationsstelle über Tastatureingaben am Gerät vorgenommen werden. Die Folientastatur verfügt zur schnellen Eingabe von Zahlenwerten auch über einen Ziffernblock. Nach dem Anschluss des Gerätes müssen zunächst die Daten der Messstelle wie Durchmesser, Dicke und Material des Rohres in Menü M10 „Pipe settings“ erfasst werden, damit die gemessenen Werte korrekt umgewandelt werden können. Im Menü M14 „INSTL Spacing“ kann dann der für die erfasste Rohrleitung errechnete Montageabstand für die Sensoren abgelesen werden. Nach der Montage der Sensoren kann dann in einem anderen Menü abgelesen werden, ob die Stärke und die Qualität der Signale ausreichend für zuverlässige Messungen sind. Falls nicht, kann die Anordnung der Sensoren angepasst oder, falls notwendig, eine andere Messstelle gewählt werden.

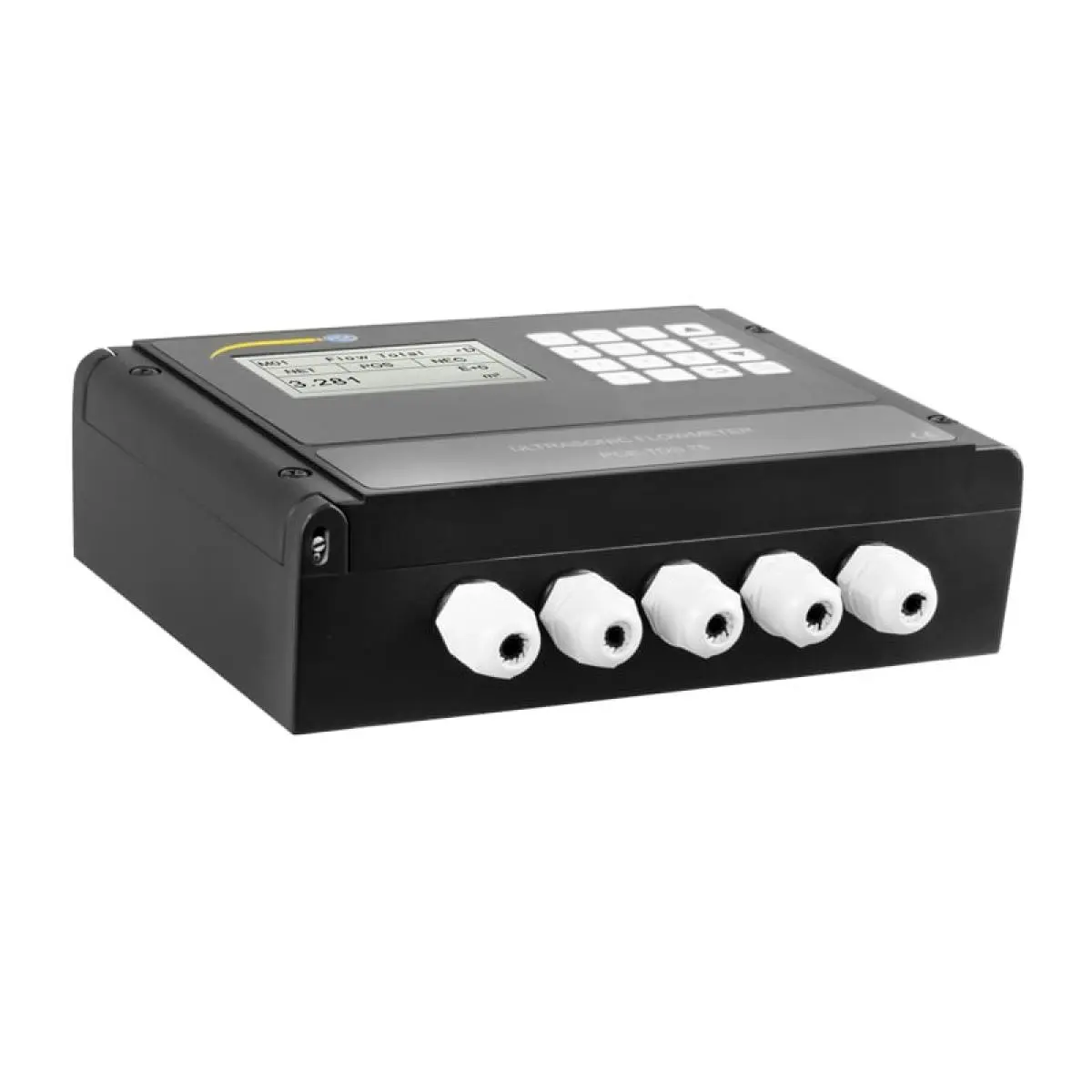

Als stationärer Ultraschall Durchflussmesser verfügt der PCE-TDS 75 über verschiedene Ausgabemöglichkeiten um die Messdaten an andere Geräte weiterzugeben. Über den Relaisausgang und den Analogausgang mit 4 – 20 mA können andere Geräte angesteuert werden. Der Impulsausgang (OCT) kann genutzt werden, um für festgelegte Mengen Impulse auszugeben, zum Beispiel an Fernzähler zur Verbrauchs- oder Durchsatzüberwachung. Die Messwerte können auch direkt über den RS 232 oder den RS 485 Ausgang weitergegeben werden. Über diese Schnittstellen lässt sich unser stationärer Ultraschall Durchflussmesser auch direkt in Prozesssteuerungen integrieren.
Der PCE-TDS 75 kann als stationärer Ultraschall Durchflussmesser festgelegte Grenzwerte für minimalen und maximalen Durchfluss überwachen. Bei Unterschreitung des Minimums oder bei Überschreitung des Maximums kann dann entweder über den Relais- oder den Impulsausgang ein Alarm ausgelöst werden. Die kontinuierlich erfassten Durchflussmengen werden im Gerät gespeichert. Über das Menü M60 „Date Totalizer“ können die Durchflussmengen pro Jahr für die letzten 6 Jahre, monatlich für die letzten 12 Monate und als Tagessumme für die letzten 31 Tage abgerufen werden.

Hier der PCE-TDS 75 als stationärer Ultraschall Durchflussmesser in der Kurzcharakteristik:
