Bei der Härteprüfung von Riffelwalzen steht auf dem Radius der Riffel zum Teil nur sehr wenig Fläche für eine exakte, reproduzierbare Härteprüfung zur Verfügung. Es ist daher von wesentlicher Bedeutung
die Härteprüfsonde sehr exakt auf dem Kopfradius der Profile zu positionieren. Der Teststand zur Härteprüfung von Riffelwalzen löst dieses Problem und kann in axialer Richtung auf der Riffelwalze platziert werden.

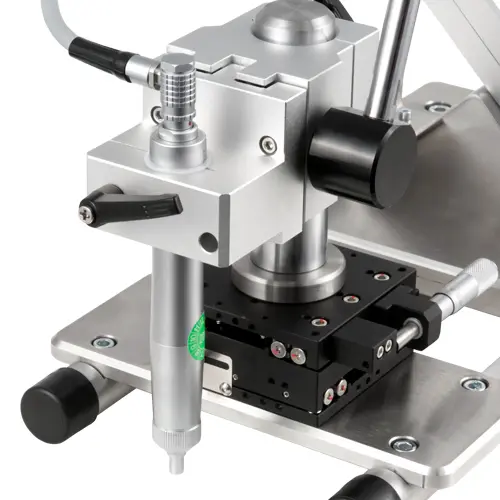

Stirnseitig kann die Position der Prüfsonde zur Härteprüfung mittels Mikrometertisch in der X-Achse und der y-Achse auf 10 µm genau ausgerichtet werden. Die Härteprüfung von Riffelwalzen von Grobwelle bis Feinwelle
ist somit unabhängig vom Radius, der Teilung oder der Wellenhöhe der Zähne sehr exakt durchführbar.

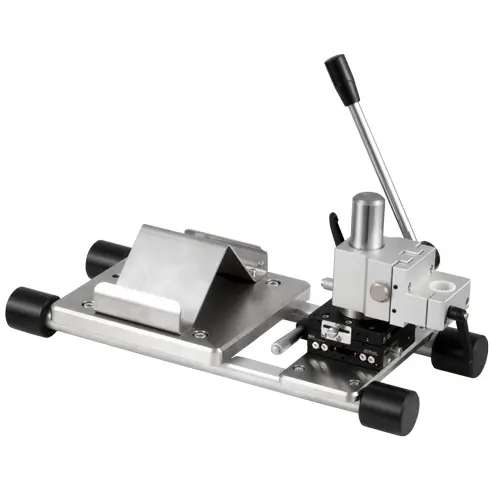

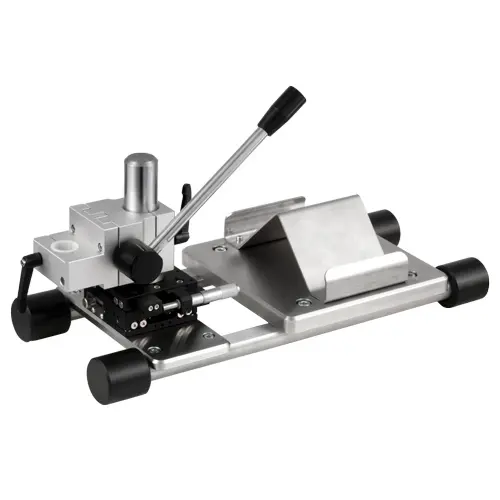

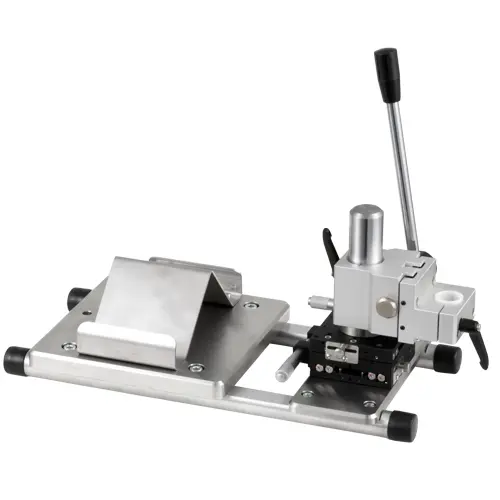

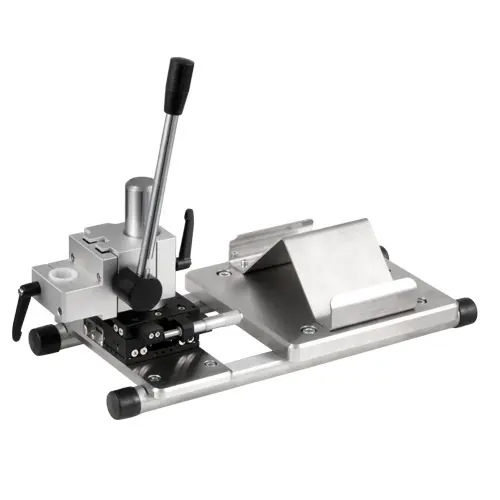

Mit der mobilen und gleichzeitig sehr stabilen Vorrichtung kann die Härte von Riffelwalzen flexibel geprüft werden. Die Auflagefüsse der Vorrichtung sind mit Kunststoffkappen geschützt, so dass das
Oberflächenprofil der Riffelwalze beim Positionieren auf der Walze und während der Härteprüfung nicht beschädigt werden kann, gleichzeitig aber aufgrund des Eigengewichtes der Prüfvorrichtung auch minimale Verschiebungen
bei der Durchführung der Härteprüfung ausgeschlossen sind.

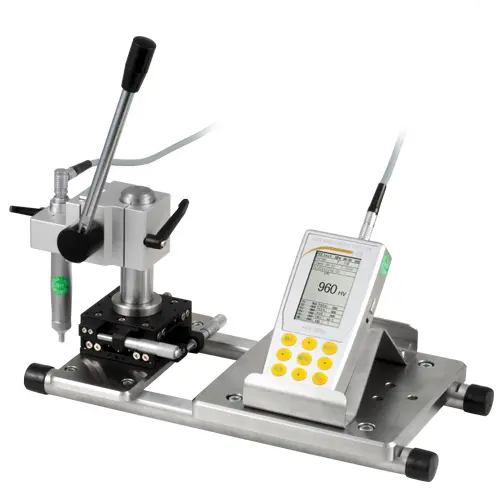

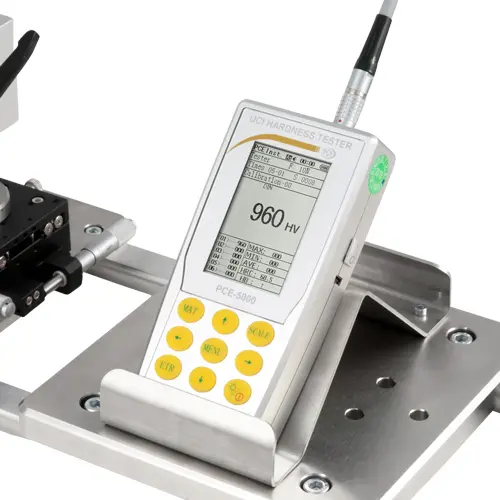

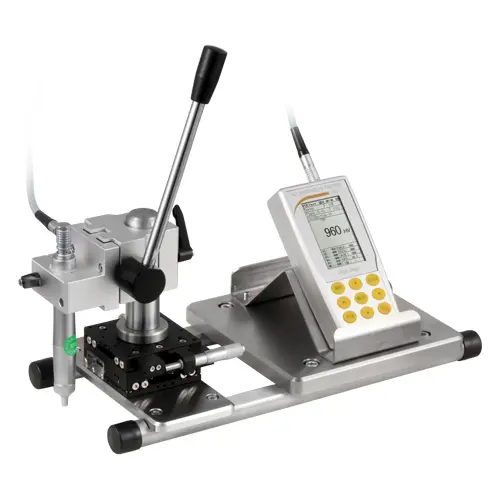

Die Vorrichtung zur Härteprüfung von Riffelwalzen kann mit einem Härteprüfgerät wie dem PCE-5000 (nicht im Lieferumfang) kombiniert werden. Das Härteprüfgerät nach dem UCI-Verfahren eignet sich hervorragend für die exakte
Bestimmung der Oberflächenhärte von Stahllegierungen sowie randschichtgehärteten Werkstücken. Bei einem Messbereich von bis zu 68 HRC können induktiv gehärtete Walzenprofile oder auch oberflächenbeschichtete Riffelwalzen mit
unterschiedlichen Prüfkräften zwischen 3N (HV 0.3) und 98N (HV 10) geprüft werden. Aufgrund der geringen Eindringtiefe im µm-Bereich des in der Prüfsonde verbauten Vickersdiamanten sind nur geringste Eindrücke in den Riffeln
notwendig um aussagekräftige Messergebnisse zu erzielen. So bleiben nur minimale, für das Auge nicht sichtbare Prüfeindrücke auf den Oberflächen zurück, eine Nachbearbeitung der Prüfstellen entfällt dadurch vollständig. Sollten
Sie spezielle Anforderungen oder Bedarf an anwendungsspezifischen Sonderlösungen für die Härteprüfung von Riffelwalzen haben können Sie uns jederzeit kontaktieren.

Hinweis: Messgerät und Härteprüfsonde nicht im Lieferumfang enthalten.


Merkmale:

- mobil
- robust
- für Riffelwalzen
- hohe Auflösung in x- und y-Achse
