Ultraschallprüfgerät mit 32 GB Datenspeicher / Messbereich ±32 m/s /
Reproduzierbarkeit ±0,5 % vom Messwert / verschiedene Messsonden / Alarmgrenzwerte /
2,8 " LC-Display / für alle Medien / optional mit DAkkS oder ISO Kalibrierzertifikat
Das Ultraschallprüfgerät hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN ≥50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das Ultraschallprüfgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim Ultraschallprüfgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschallprüfgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschallprüfgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Ultraschallprüfgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Ultraschallprüfgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob.
Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschallprüfgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschallprüfgerät eingestellt werden. Ein Speicherpunkt enthält bei dem Ultraschallprüfgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschallprüfgerät. Dabei können 10 Millionen Messpunkte auf dem Ultraschallprüfgerät gespeichert werden.
Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschallprüfgerät ausgelesen werden. Für die Analyse können die Messwerte vom Ultraschallprüfgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Ultraschallprüfgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das Ultraschallprüfgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschallprüfgerät ist mit der Software auch möglich.

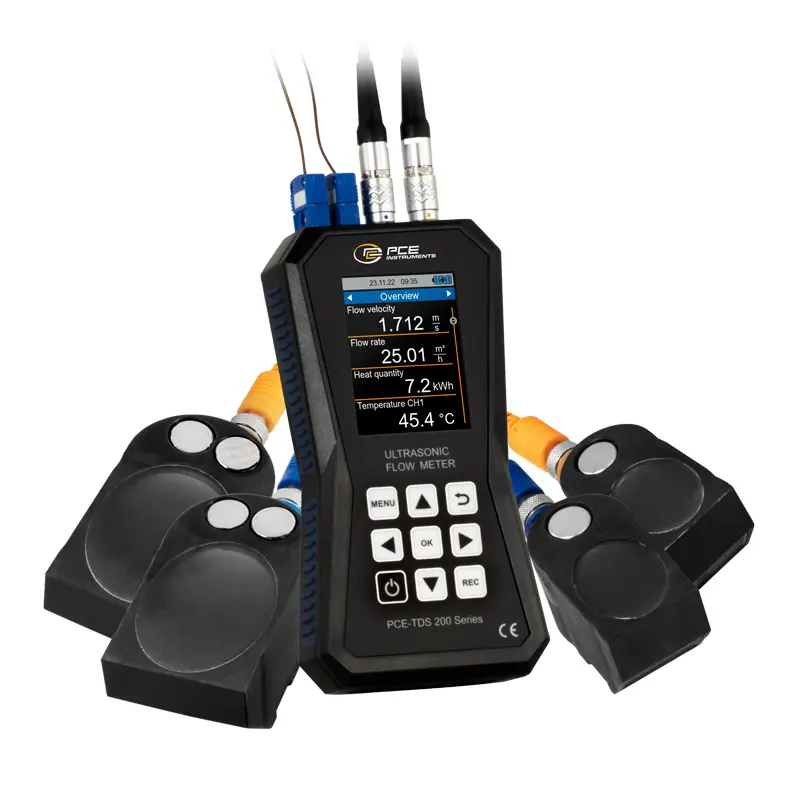

Um die Wärmemenge mit dem Ultraschallprüfgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Ultraschallprüfgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschallprüfgerät die Wärmemenge bestimmen. Bei Bedarf kann das Ultraschallprüfgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das Ultraschallprüfgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.
Das LC Farbdisplay vom Ultraschallprüfgerät hat eine Größe von 2,8“ und ist somit gut ablesbar. Optional kann das Ultraschallprüfgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden.

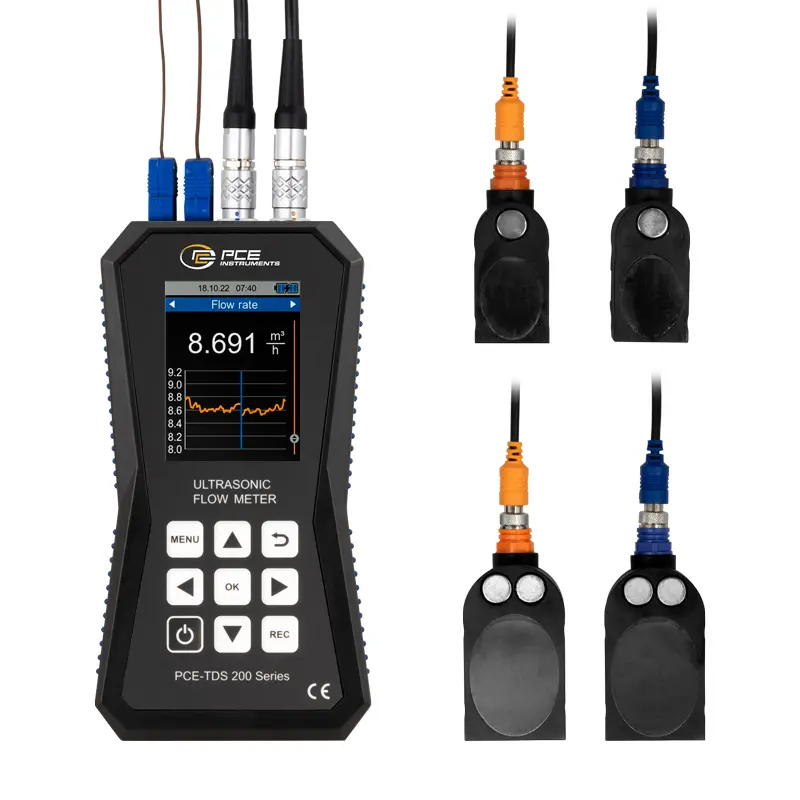

PCE-TDS 200 M SENSOR
Mittleres Sensoren Paar für die Rohrdurchmesser DN 50 … 700 / 57 … 720 mm. Geeignet für die Durchflussmessung an mittelgroßen Rohren. Mit den verbauten Magneten an bei den Sensoren zu dem Ultraschall Durchflussmessgerät können diese an eisenhaltigen Rohren angeheftet werden. Alternativ können die Sensoren mit lösbaren Kabelbindern an das Rohr montiert werden. Die Temperaturbeständigkeit liegt zwischen -30 … 160 °C.
PCE-TDS 200 L SENSOR
Großes Sensor Paar für die Rohrdurchmesser DN 300 ... 6000. Dieses Sensorpaar ist somit für besonders große Rohre geeignet. Befestigt werden können die Sensoren zum Ultraschall Durchflussmessgerät mit lösbaren Kabelbinder. Dank der verbauten Magneten können die Sensoren an Rohren mit einem eisenhaltigen Metall angeheftet werden. Die Sensoren haben einer Abmessung von 91 x 52 x 44 mm.
