VDE Tester PCE-IT100

Best.Nr.: PCE-IT100
EAN: 4250348706720
275,90 €
328,32 €
Preis zzgl. Versandkosten*
:
4250348706720
PCE-IT100
Lieferzeit: 1 - 2 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

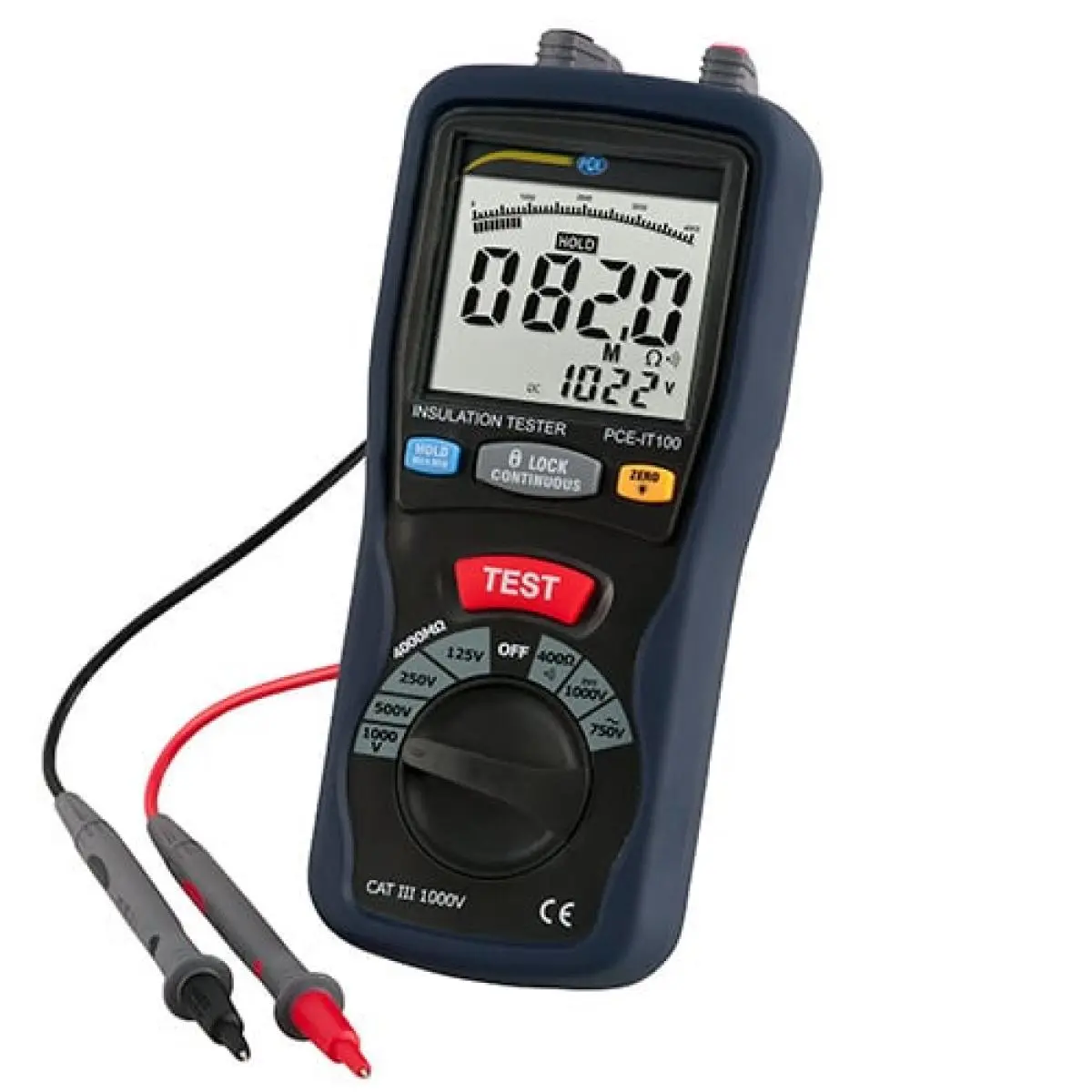

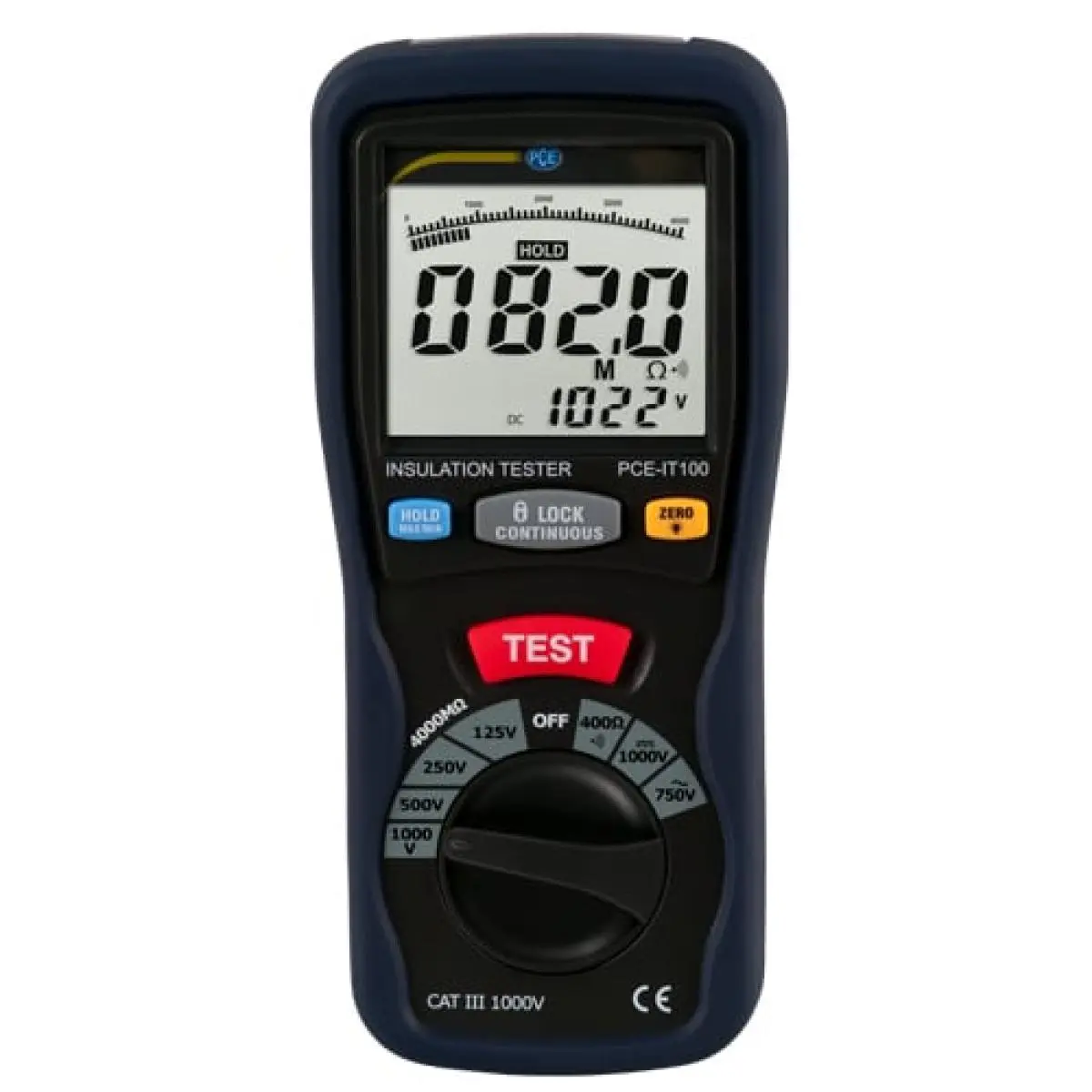

VDE Tester
für Isolationswiderstände bis 4000 MΩ / CAT III 1000 V / einfache Handhabung
Einzel- oder Dauermessung / Max/Min-Wert Funktion

Der VDE Tester erfasst mit Hilfsspannungen von 125 V, 250 V, 500 V und 1000 V Isolations-Widerstände bis max. 4000 MΩ. Weiterhin wird die Messung von niederohmigen Widerständen bis 400 Ω und eine Messfunktion für Wechsel- und auch Gleichspannungen von diesem VDE Tester angeboten. Ein Durchgangsprüfer mit Piepton ist ebenfalls Bestandteil der Ausrüstung des VDE Testers. Neben einer Data-Hold-Funktion zum Festhalten des aktuellen Messwertes, kann bei der Spannungs- und Niederohmmessung auch der Max. bzw. Min.-Wert, im VDE Tester, festgehalten werden.

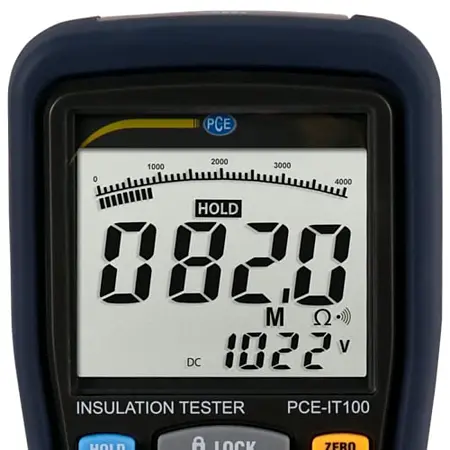

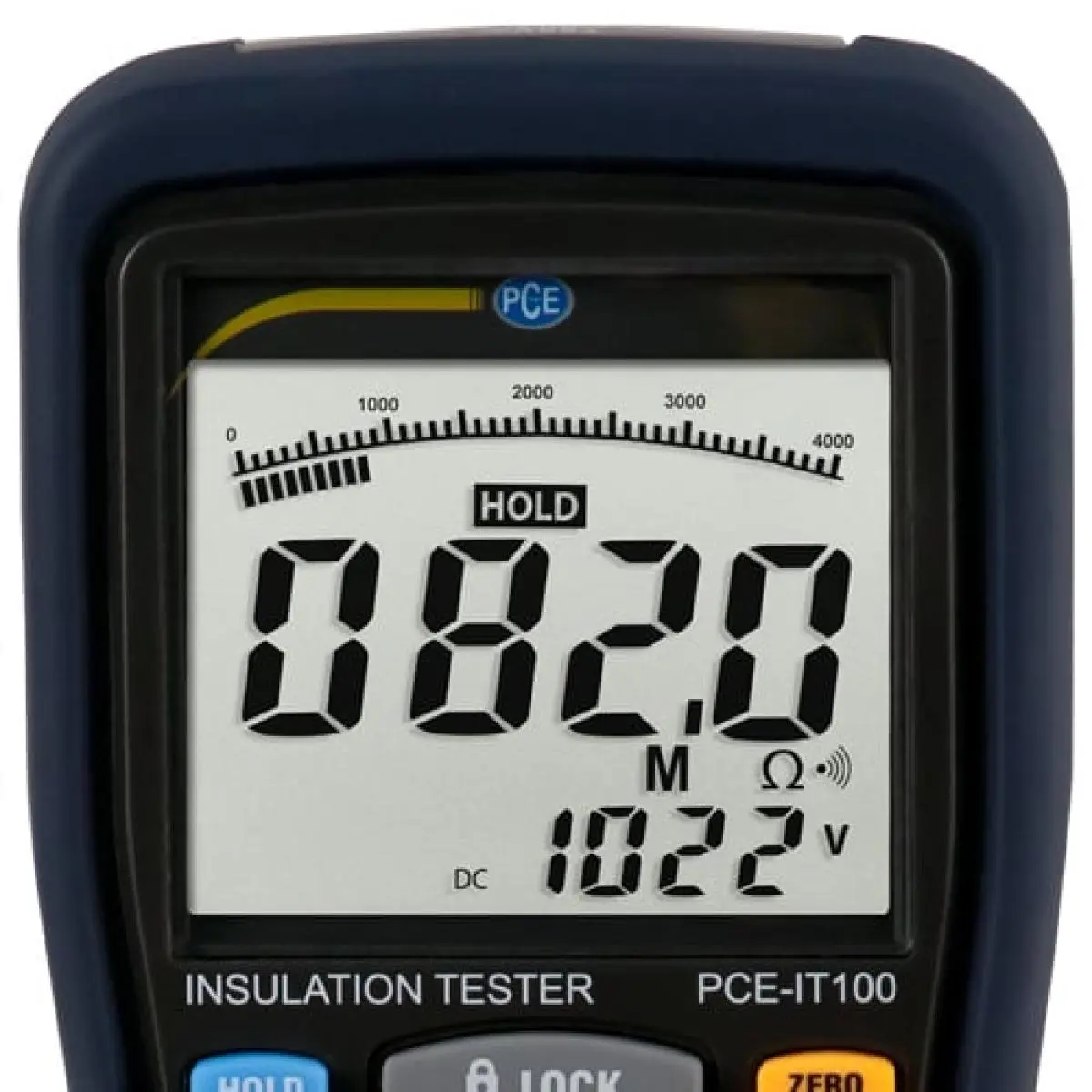

Das Display vom VDE Tester ist dank der großen Ziffern und der Beleuchtung auch unter schwierigen Lichtverhältnissen gut ablesbar. Die großen Tasten und das Drehrad zur Wahl der Messfunktionen erlauben eine einfache Bedienung vom VDE Tester. Im Lieferumfang vom VDE Tester sind ein Satzmessleitungen mit Prüfspitzen, eine Messleitung mit Krokodilklemme und 6 Batterien zum Betrieb vom VDE Tester enthalten.


Einzuhaltende Grenzwerte bei der Isolationsmessung
- bei Neuanlagen (trockene Räume): 1000 Ohm x Volt der Betriebsspannung
  (z.B. bei 230 Volt >230 kOhm)
- bei Neuanlagen (Feuchträume, im Freien): 500 Ohm x Volt der Betriebsspannung
- geerdete Geräte: 1000 Ohm x Volt der Betriebsspannung
- schutzisolierte Geräte: 2 MOhm
- Elektrowerkzeuge: 2 MOhm
- Schutzkleinspannung: 250 kOhm
- elektrische Messgeräte: 5 MOhm
- Gängige Prüfspannungswerte sind 100 Volt für Kleinspannungs- und Fernmeldeanlagen, 500 Volt
  für die Gebäudeinstallation und Hausgeräte, 1000 Volt für Niederspannungsmotoren und Transformatoren

Merkmale

- Großer Messbereich
- 4 verschiedene Prüfspannungen bis 1 kV
- Auto-Power-Off-Funktion
- Sicherheit: EN 61010-1, CAT III 1000 V
- Dual-Display mit Hintergrundbeleuchtung
- mit Tragekoffer
- Einzelmessung und Dauermessung
- ein ISO-Kalibrierschein ist optional erhältlich

Spezifikation

Messbereich
AC-Spannung (40 ... 400 Hz)  750 V
Auflösung 1 V
Genauigkeit±0,8 % ± 3 dgt

DC-Spannung1000 V
Auflösung 1 V
Genauigkeit±1,2 % ±10 dgt

Widerstand40 Ω / 400 Ω
Auflösung 0,01 Ω / 0,1 Ω
Genauigkeit±1,2 % ± 3 dgt

Isolationswiderstand 4 MΩ / 40 MΩ / 400 MΩ / 4000 MΩ
Auflösung 0,001 MΩ / 0,01 MΩ / 0,1 MΩ / 1 MΩ

Isolationswiderstand
125 V ±(2 % + 10 dgt) / ±(2 % + 10 dgt) /
±(4 % + 5 dgt) / ±(5 % + 5 dgt)

250 V ±(2 % + 10 dgt) / ±(2 % + 10 dgt) /
±(3 % + 5 dgt) / ±(4 % + 5 dgt)

500 V ±(2 % + 10 dgt) / ±(2 % + 10 dgt) /
±(4 % + 5 dgt) / ±(4 % + 5 dgt)

1000 V ±(3 % + 10 dgt) / ±(2 % + 10 dgt) /
±(2 % + 5 dgt) / ±(4 % + 5 dgt)

Durchgangsprüfung Piepton: ≤ 35 Ω, Teststrom ≤ 200 mA
Geräteversorgung 6 x 1,5 V AA Batterie
Umgebungsbedingungen 0 ... 40 °C / < 80 % r.F. (Betrieb)
-10 ... 60 °C / < 70 % r.F. (Lager)
Abmessung 200 mm x 92 mm x 50 mm
Gewicht 700 g (mit Batterie)
Normungen IEC10101, CAT III 1000 V

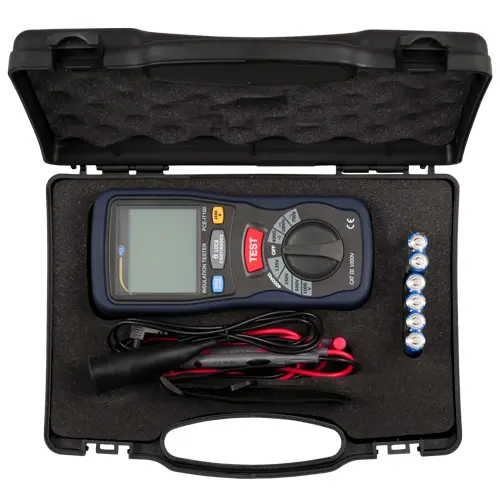

Lieferumfang

1 x VDE Tester PCE-IT100

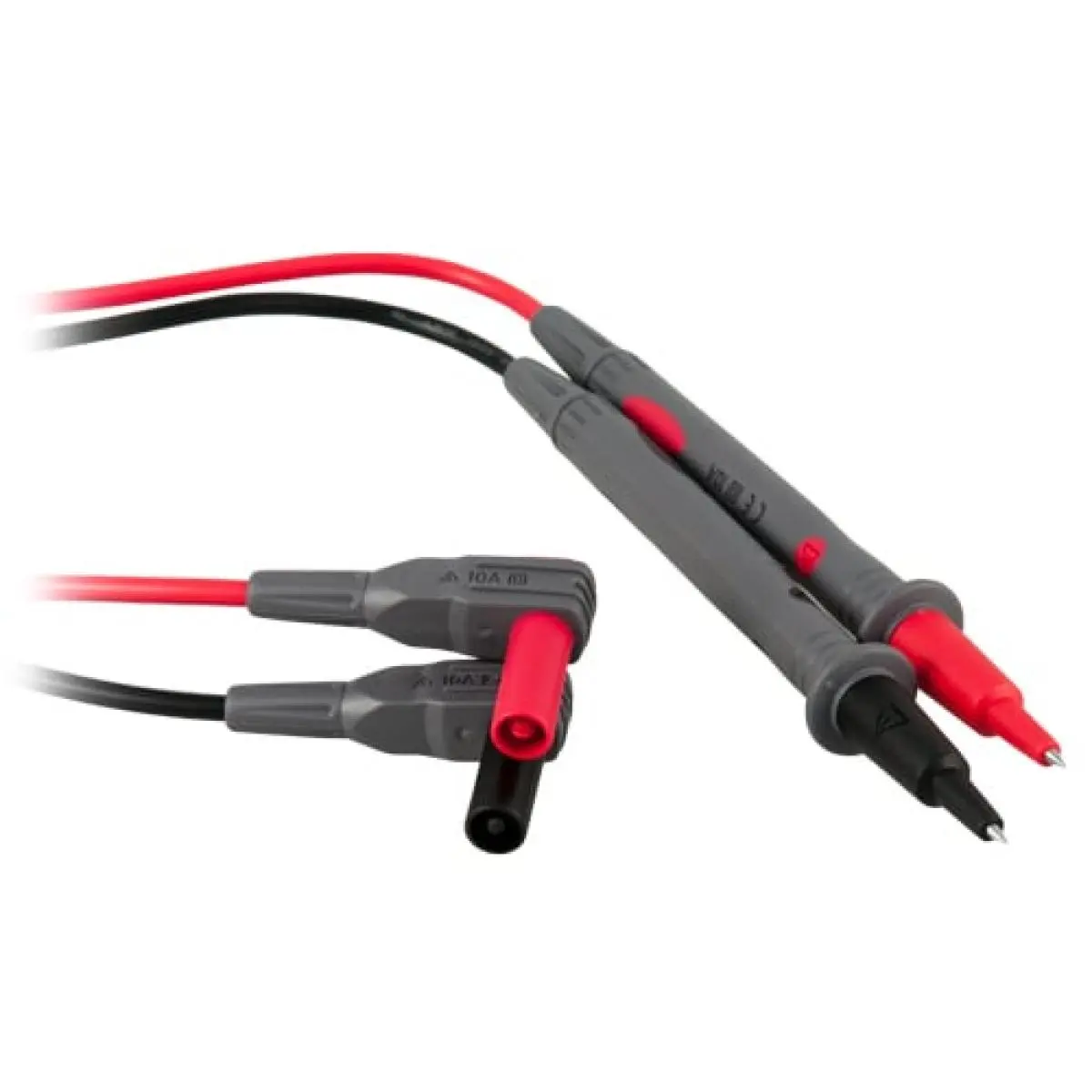

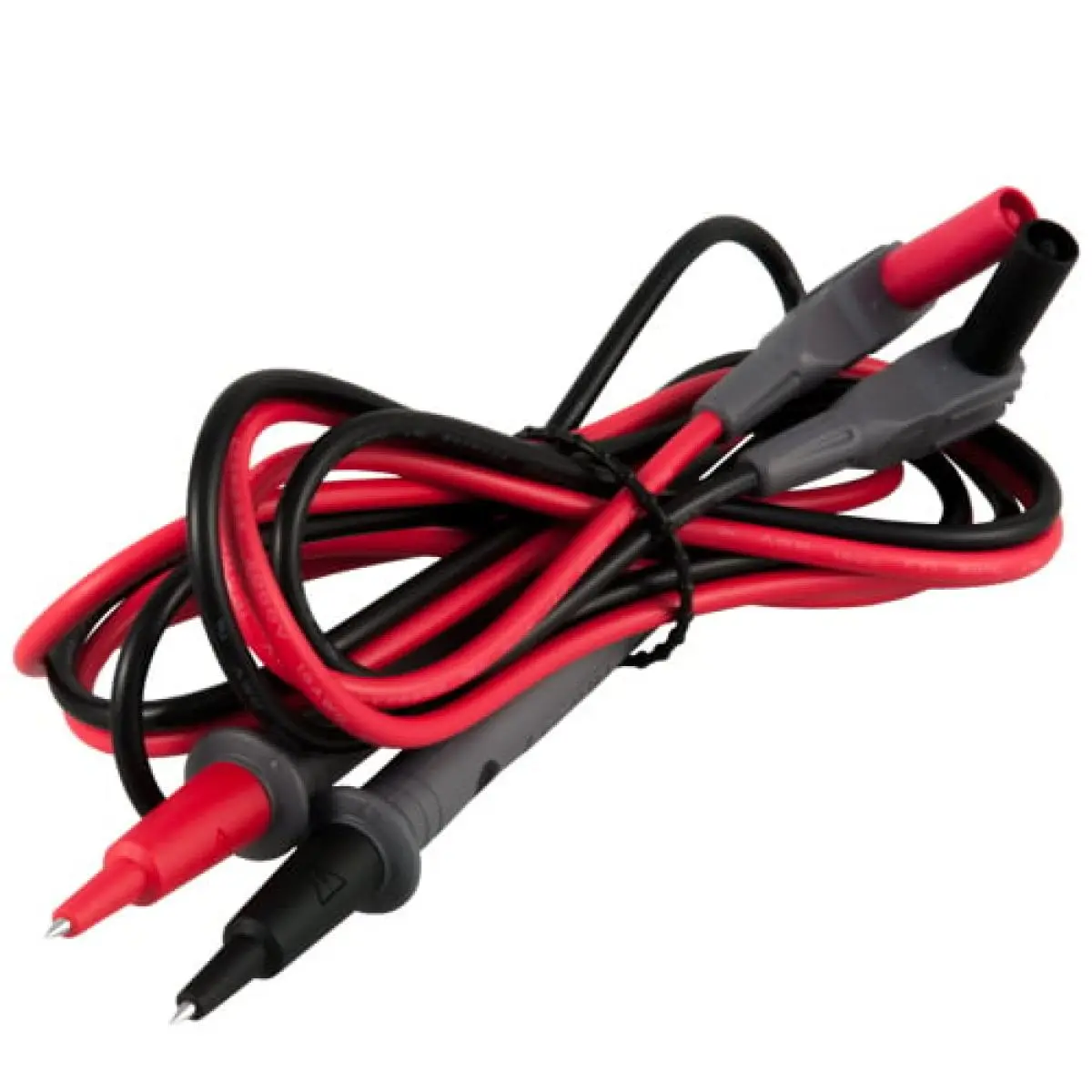

1 x Satz Prüfleitungen

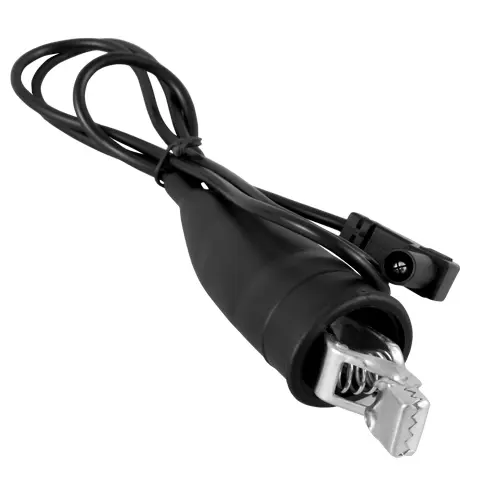

1 x Abgreifklemme an 1 m Kabel
6 x 1,5 V AA Batterie
1 x Trageschlaufe
1 x Bedienungsanleitung
1 x Tragekoffer
