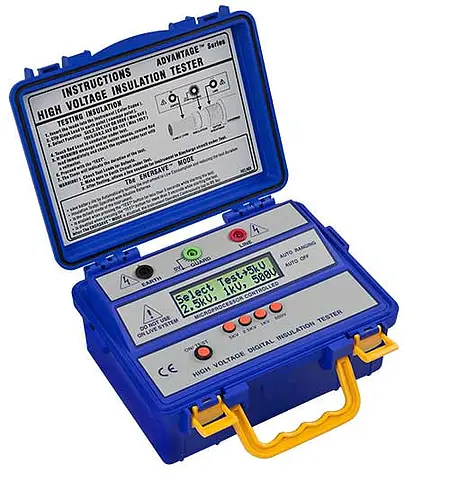

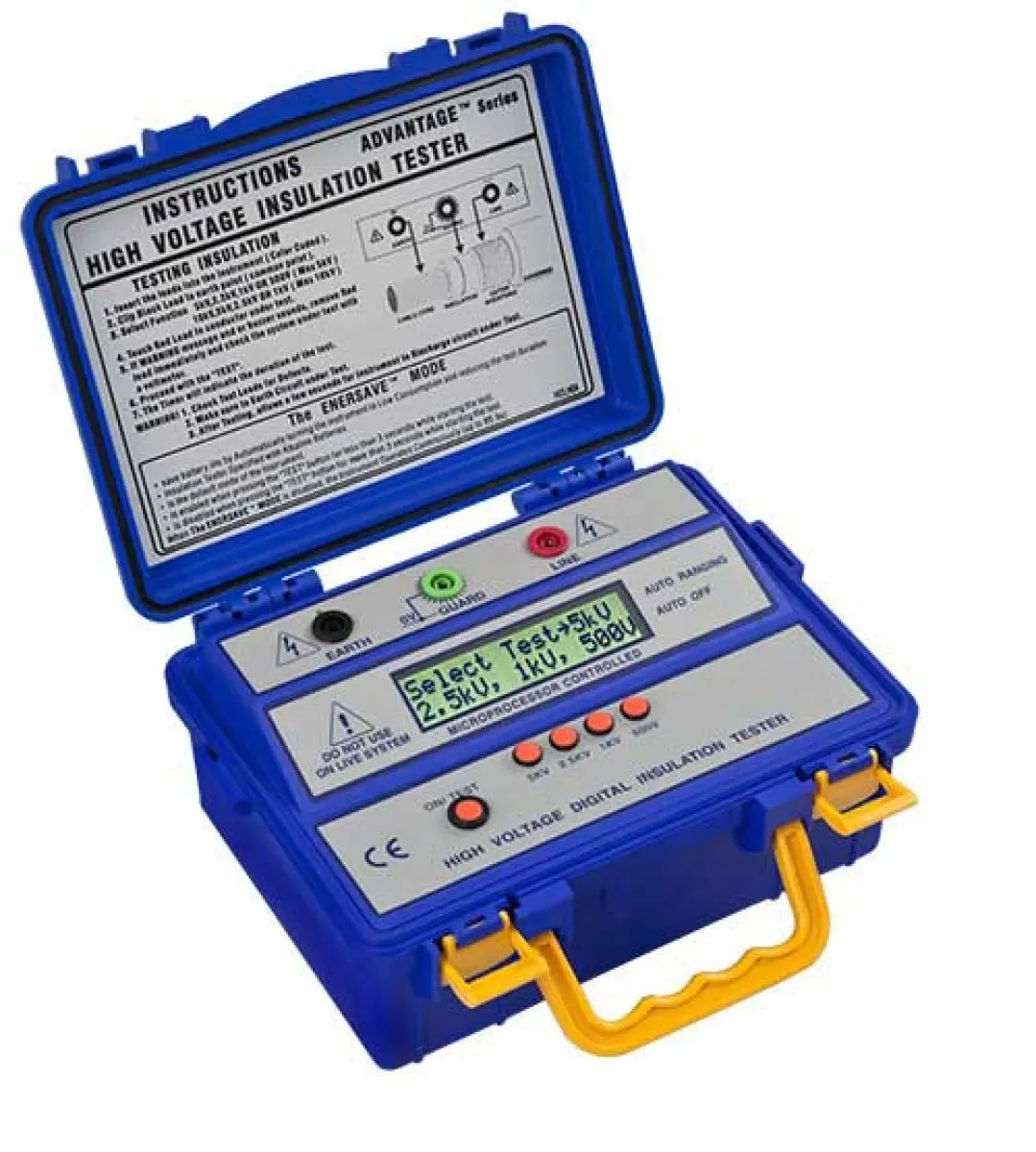

VDE Tester PCE-IT414

Best.Nr.: PCE-IT414
EAN: 4250348700971
1.105,90 €
1.316,02 €
Preis zzgl. Versandkosten*
:
4250348700971
PCE-IT414
Lieferzeit: 1 - 2 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

Der VDE Tester entstammt einer Serie von hochgenauen, widerstandsfähigen Testgeräten mit 6-stelliger Anzeige. Dieser VDE Tester ist speziell für den Außendiensteinsatz und den Betrieb unter erschwerten Messbedingungen entwickelt. Integrale Schutzschaltung zur Verhinderung von Messfehlern durch Kriechströme ist einer der Vorzüge. Der VDE Tester  ist mit CMOS Mikroprozessor ausgestattet und verfügt über ein akustisches und ein optisches Alarmsignal. Durch diesen VDE Tester sind Sie in der Lage, mit 10 kV Prüfspannungen zu arbeiten. Sie sind damit auch in der Lage, in Hochspannungsanlagen wirkungsvolle Isolationsprüfgerät durchzuführen.

Die unbegrenzte Kalibriergenauigkeit vom VDE Tester ist garantiert, da werkseitig auf hochgenaue digitale Messungen kalibriert (in EEPROM Schaltung gespeichert) wurde. Die 10 kV Prüfspannung bieten nur sehr wenige VDE Tester zu wesentlich höheren Preisen. Definition des Isolationswiderstandes: Er ist der Widerstand in Ohm bei elektrischen Anlagen. Er ist somit von höchster Bedeutung für den Personenschutz gegen elektrischen Schlag und der Vorbeugung bzw. Vermeidung von Sachschäden durch unkontrolliert fließende Fehlerströme. Mittels Isolationsmessungen wird der Zustand der Isolation geprüft und beurteilt.

Ausführung einer Isolationsmessung mittels Isolationsprüfgerät:
- Spannung abschalten.
- Brücke zwischen N und PE entfernen.
- LS-Schalter, Sicherung, FI-Schalter, Verbraucher abschalten.

- Messleitungen zwischen Außenleiter und PE anschließend zwischen Außenleiter und anschließen, das Isolationsprüfgerät einschalten und messen. Es erscheint sinnvoll auch zwischen den Außenleitern untereinander zu messen, um Beschädigungen oder Alterungen von Leitungen besser erkennen zu können. Die Mindestwerte des Isolationswiderstandes müssen bei einer Messspannung von 250 V DC 0,25 M Ohm, bei 500 V DC 0,5 M Ohm, bei 1000 V DC 1 M Ohm betragen.


Merkmale

- 6-stellige LCD-Anzeige
- Messung nach VDE 0413 Teil 1
- Prüfspannung bis zu 10.000 V
- EMV: EN 50081- 1, EN 50082- 1
- Sicherheit IEC-1010-1; CAT III IEC- 1010- 1/  EN 61010- 1

Spezifikation

Technische Daten vom Isolationsprüfgerät
DC-Prüfspannung1.000 / 2.500/ 5.000 / 10.000 V
Isolationsmessbereiche / Prüfspannung60 GΩ / 1.000 V
150 GΩ / 2.500 V
300 GΩ / 5.000 V
600 GΩ / 10.000 V
Genauigkeit± 5 %
Ausgangsleistung1 Watt max.
Isolationswiderstand zwischen elektrischer Leitung und Gehäuse2000 MΩ / 2000V
Stehspannung zwischen Schaltung und Gehäuse700 V AC für max. 1 Minute
AC-Vorwarnschaltungbei Spannungen von > 450 V AC
Stromversorgung8 x 1,5 V- Batterien
Abmessungen250 x 110 x 190 mm (BxHxT)
Gewicht1,5 kg

Lieferumfang

1 x VDE Tester PCE-IT414

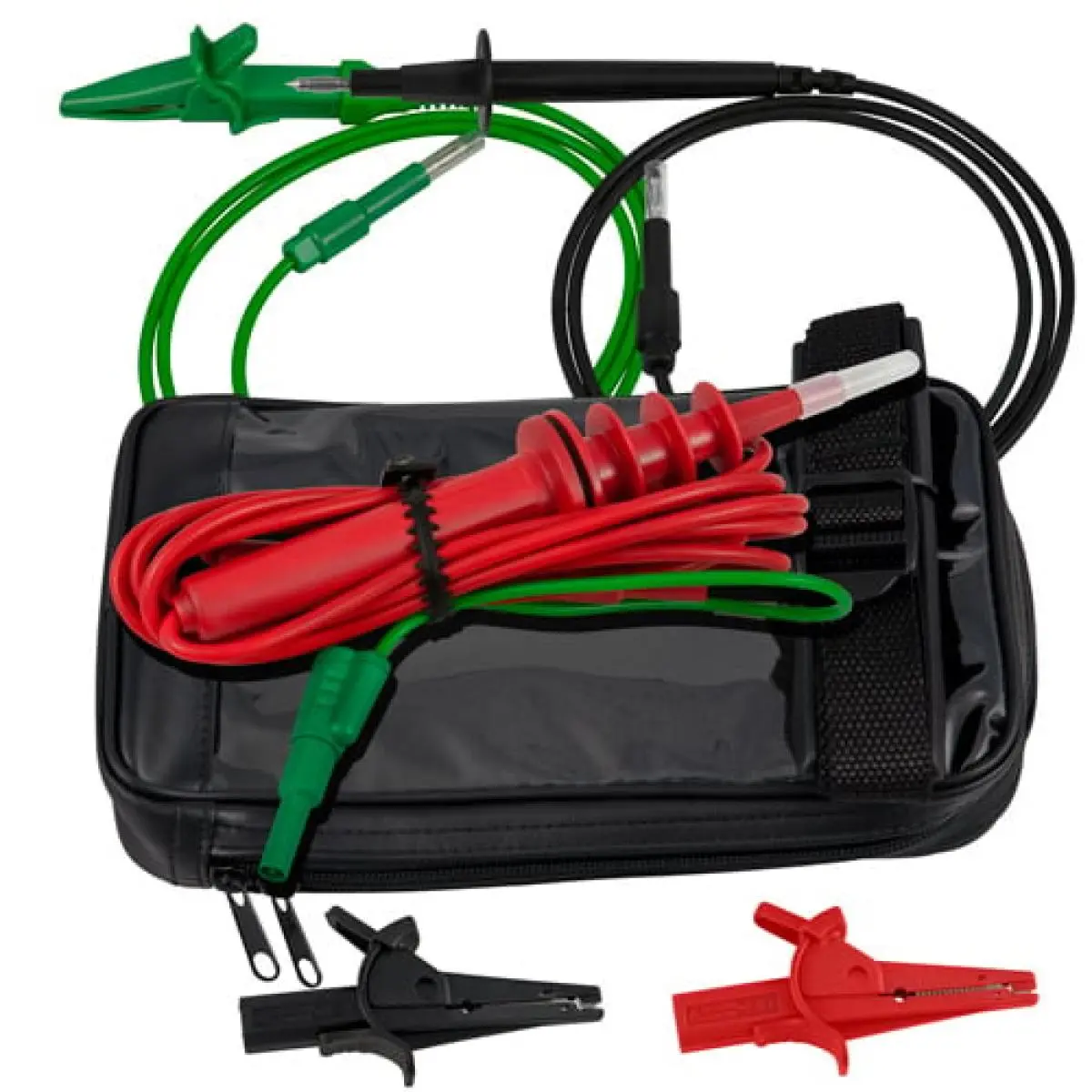

1 x farbkodierte Silikon-Prüfleitungen
1 x integral geschützter Ultrahochspannungstastkopf mit koaxialem Silikonleiter
8 x AAA-Batterie
1 x Anleitung
