VDE Tester (VDE 0100) PCE-ITE 50

Best.Nr.: PCE-ITE 50
EAN: 4250348714787
1.061,90 €
1.263,66 €
Wireless
Preis zzgl. Versandkosten*
:
4250348714787
PCE-ITE 50
Lieferzeit: 1 - 2 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Zubehör

ISO-Kalibrierzertifikat Muster
CAL-ITE Kalibrierzertifikat für Installationstester
285,90 €

Beschreibung

robuster VDE Tester (VDE 0100) / Isolationswiderstand / Erdungswiderstand /
Schleifenimpedanz / Spannungsmessung /  Niederohmmessung / RCD-Test

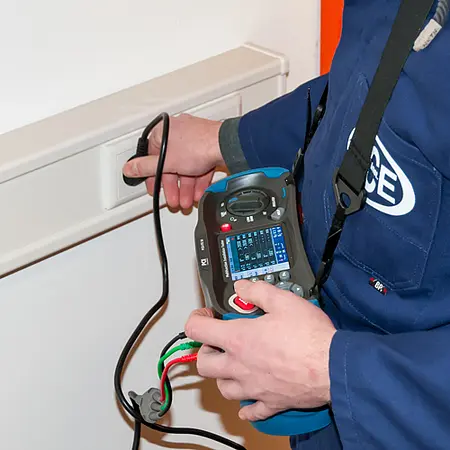

Der VDE Tester (VDE 0100) ist ein robuster Installationstester mit einem großen 3,5 " TFT Farb-LCD Display. Mit dem VDE Tester (VDE 0100) können Sie sicherstellen, das ortsfeste Installationen sicher und korrekt installiert sind. Dank der Dual Anzeige, der intuitiven Symbole und des hohen Betrachtungswinkel  können Sie mit dem VDE Tester (VDE 0100) komfortabel und schnell Ihre Messungen durchführen. Mit der Niederohmmessung des VDE Tester (VDE 0100) können Sie Erdungsleiter, Potentialausgleichsschienen und Schutzleiter auf einen niederohmigen Durchgang überprüfen.

Der Messbereich für die Niederohmmessung liegt beim VDE Tester (VDE 0100) im Bereich von 0...2000 Ω mit einer Auflösung von 0,001...1 Ω.  Die wohl wichtigste Messung des VDE Tester (VDE 0100) ist die Messung des Isolationswiderstandes. Elektrische Leitungen werden bei der Isolationsmessung unter Spannung gelegt um Fehlerströme, die Stoffwanderungen oder Wärme erzeugen, fließen zu lassen. In den meisten Fällen sind dies Fehlerströme so minimal, dass sie von Schutzeinrichtungen nicht erkannt werden und im schlimmsten Fall zu einem Brand führen können. Der VDE Tester (VDE 0100) kann die Installationsmessung mit einer Testspannung von 125 V, 250 V, 500 V oder 1000 V durchführen.

Der Teststrom liegt jeweils bei 1 mA. Die Erdungsmessung des VDE Tester (VDE 0100) erfolgt unabhängig von der Netzversorgung. Um alle Anlagen und Stromkreise einer Stromversorgungsanlage auf ein gemeinsames Potential (Bezugserde oder Bezugspotential) zu bringen und zum Schutz vor Kurzschlussströmen und Überspannungen sollten der Erdungswiderstand möglichst niederohmig sein. Mit einem Messbereich von 0...2000 Ω einer Auflösung von 0,01...1 Ω bietet der VDE Tester (VDE 0100) somit alle Voraussetzungen für eine aussagekräftige Messung des Erdungswiderstand.

Merkmale

- 3,5 " Farb TFT LCD Display
- Schleifenwiderstand L-N, L-PE und N-PE
- einstellbarer FI Teststrom
- SD Karte und Bluetooth
- Dual Display
- Gut / Schlecht FI Test
- Low Ohm Messung
- bis 1000 V Klemmenspannung

Spezifikation

Isolationstest
Klemmenspannung 125 V (0 ... 10 %)
Messbereich Auflösung Genauigkeit
0,125 ... 4 MΩ 0,001 MΩ ± (2 % + 10 digits)
Messbereich Teststrom Kurzschlussstrom
1 mA @ Last 125 kΩ      <= 1 mA

Messbereich Auflösung Genauigkeit
4,001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 digits)
40,01 ... 400 MΩ 0,1 MΩ ± (4 % + 5 digits)
400,1 ... 1000 MΩ 1 MΩ ± (5 % + 5 digits)

Klemmenspannung 250 V (0 ... 10 %)
Messbereich Auflösung Genauigkeit
0,125 ... 4 MΩ 0,001 MΩ ± (2 % + 10 digits)
Messbereich Teststrom Kurzschlussstrom
1 mA @ Last 250 kΩ     <= 1 mA

Messbereich Auflösung Genauigkeit
4,001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 digits)
40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 digits)
400,1 ... 1000 MΩ 1 MΩ ± (3 % + 2 digits)

Klemmenspannung 500 V (0 ... 10 %)
Messbereich Auflösung Genauigkeit
0,125 ... 4 MΩ 0,125 ... 4 MΩ 0,001 MΩ
Messbereich Teststrom Kurzschlussstrom
1 mA @ Last 500 kΩ   <= 1 mA

Messbereich Auflösung Genauigkeit
4,001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 digits)
40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 digits)
400,1 ... 1000 MΩ 1 MΩ ± (4 % + 5 digits)

Klemmenspannung 1000 V (0 ... 10 %)
Messbereich Auflösung Genauigkeit
0,125 ... 4 MΩ 0,001 MΩ ± (3 % + 10 digits)
Messbereich Teststrom Kurzschlussstrom
 1 mA @ Last 1 MΩ <= 1 mA

Messbereich Auflösung Genauigkeit
4,001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 digits)
40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 digits)
400,1 ... 1000 MΩ 1 MΩ ± (4 % + 5 digits)

Low Ohm / Niederohmmessung
Messbereich Auflösung Genauigkeit
2,000 Ω 0,001 Ω ± (1,5 % + 30 digits)
20,00 Ω 0,01 Ω ± (1,5 % + 3 digits)
200,0 Ω 0,1 Ω ± (1,5 % + 3 digits)
2000 Ω 1 Ω ± (1,5 % + 5 digits)

max. Leerlaufspannung     5,8 V
Überlastschutz 250 Vrms

Durchgangsprüfer
Messbereich Auflösung
2000 Ω 0,01 Ω
max. Leerlaufspannung 5,8 V
Überlastschutz 250 Vrms
Kurzschlussstrom >= 200 mA

Schleifenwiderstand L-PE (Hi-Amp): Teststrom 4,0 A
Messbereich Auflösung Genauigkeit
0,23 ... 9,99 Ω 0,01 Ω ± (5 % + 6 digits)
10,0 ... 99,9 Ω 0,1 Ω ± (5 % + 6 digits)
100 ... 999 Ω 1 Ω ± (5 % + 6 digits)

L-PE (ohne Auslösung): Teststrom 15 mA
Messbereich Auflösung Genauigkeit
0,23 ... 9,99 Ω 0,01 Ω ± (5 % + 6 digits)
10,0 ... 99,9 Ω 0,1 Ω ± (5 % + 6 digits)
100 ... 999 Ω 1 Ω ± (5 % + 6 digits)

L-N: Teststrom 4,0 A
Messbereich Auflösung Genauigkeit
0,23 ... 9,99 Ω 0,01 Ω ± (4 % + 4 digits)
10,0 ... 99,9 Ω 0,1 Ω ± (4 % + 4 digits)
100 ... 999 Ω 1 Ω ± (4 % + 4 digits)

RCD Test
RCD (In) 10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A
Faktoren x 1/2, x1, x2, x5
Genauigkeit der Auslösezeit ± (1 % + 1 ms)
Signalform des Teststrom Sinus (AC)
Auslösecharakteristik G und S
Auslösezeitpunkt 0 ° oder 180 °
Spannungsbereich 194...260 V AC (50/60 Hz)
Genauigkeit der Strommessung     ± (5 % + 2 digits)

Spannungsmessung
Messbereich Auflösung Genauigkeit
80...500 V AC/DC 1 V ± (2 % + 2 digits)

Frequenzmessung
Messbereich Auflösung Genauigkeit
45...65 Hz 1 Hz ±2 Hz

Erdungsmessung
Messbereich Auflösung Genauigkeit
0,00...99,99 Ω 0,01 Ω ± (2 % + 30 digits)
100,0...999,9 Ω 0,1 Ω ± (2 % + 6 digits)
1000...2000 Ω 1 Ω ± (2 % + 6 digits)

Allgemeine Spezifikationen
Spannungsversorgung 8 x 1,2...1,5 V AA Batterien
Betriebszeit ca. 15 h
Messkategorie CAT III 600 V
Schutzklasse IP 65
Display 3,5 " TFT (320 x 240 Pixel)
Betriebsumgebung 0...45 °C, 0...95 %rH, nicht kondensierend
Abmessungen 24,2 cm x 10,5 cm x 14,5 cm
Gewicht 1,56 kg


Lieferumfang

1 x VDE Tester PCE-ITE 50
1 x Prüfleitungen
1 x Transportkoffer
1 x Bedienungsanleitung
