VDE Tester (VDE 0100) PCE-ITE 55B

Best.Nr.: PCE-ITE 55B
EAN: 4250348732026
852,90 €
1.014,95 €
Preis zzgl. Versandkosten*
:
4250348732026
PCE-ITE 55B
Lieferzeit: 1 - 2 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

VDE-Tester mit Tragegurt / schnelle Prüfung an ortsfesten Installationen / Isolationswiderstand / Fehlerschleifenimpedanz / einschaltbare Testspannungen und Fehlerströme / Menüsprachen Deutsch und Englisch

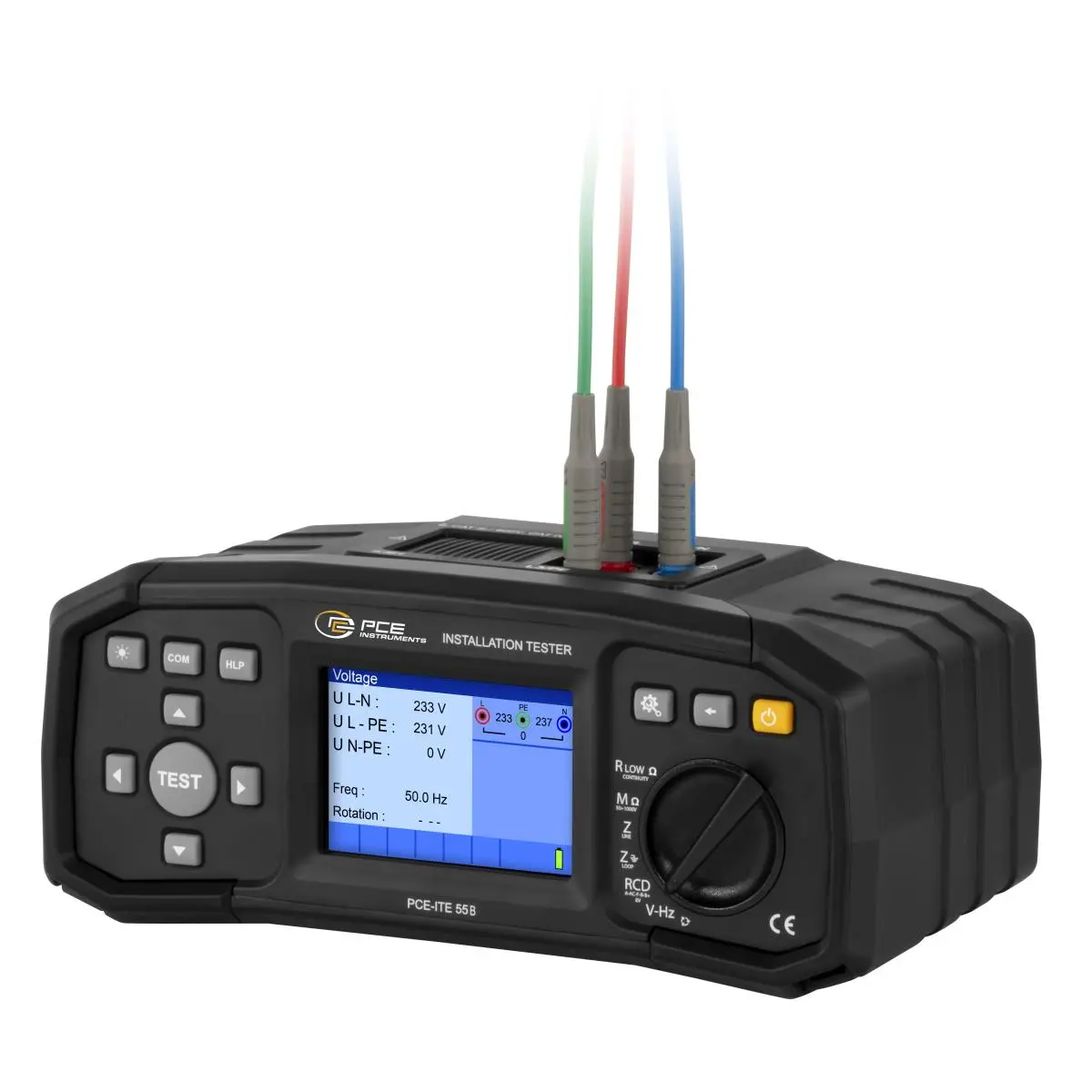

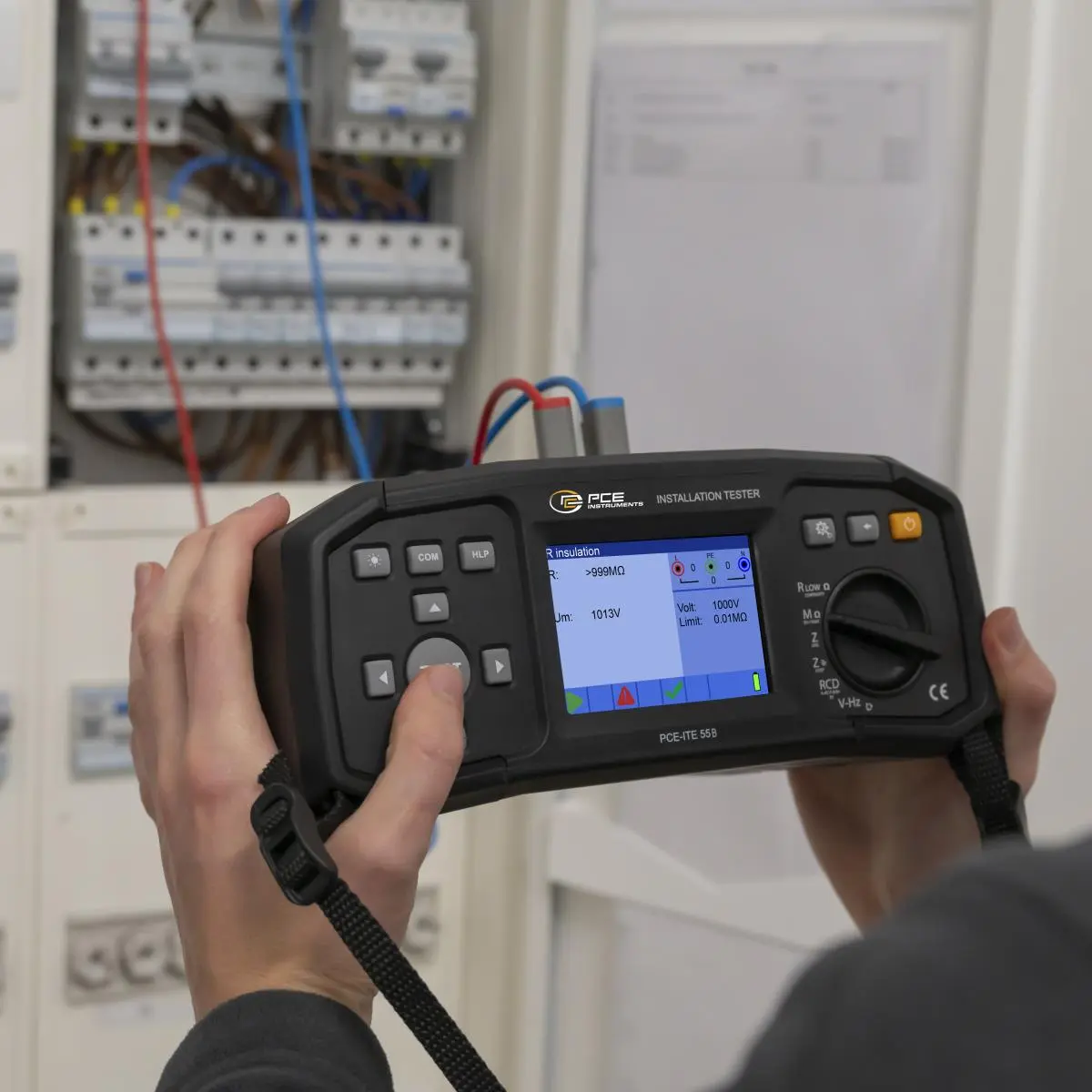

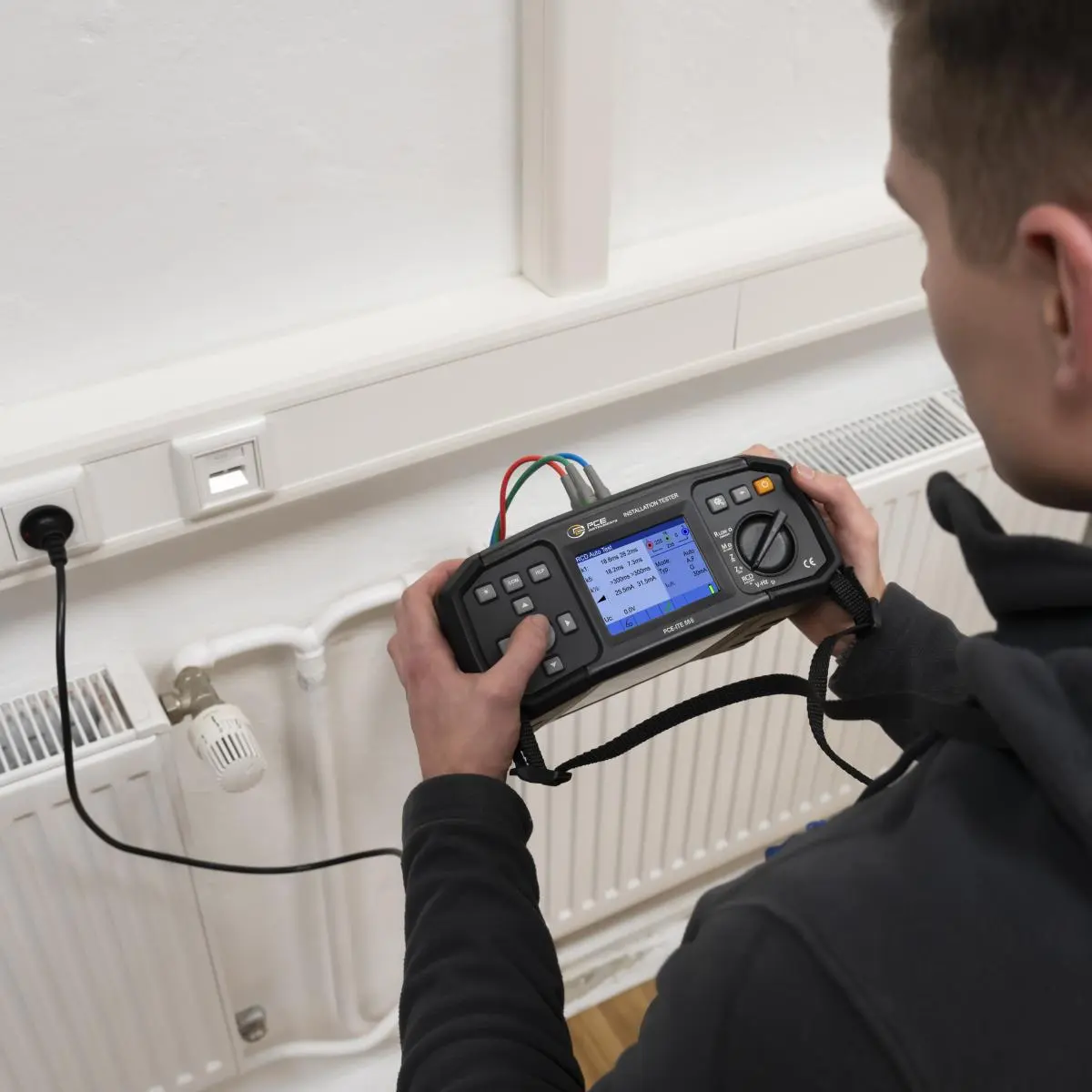

Der VDE-Tester ist ein multifunktionales Messgerät, das zur Prüfung der elektrischen Sicherheit gemäß den Normen EN 61557 und DIN VDE 0100 geeignet ist. Er bietet viele Funktionen, die speziell für die Überprüfung und Bewertung elektrischer Installationen konzipiert sind. Der VDE-Tester kann eine präzise Messung des Isolationswiderstands zwischen stromführenden Teilen und Erdung durchführen. Bei dem RCD Test können sowohl Typ-A- als auch AC, B, B+ und F-gesteuerte Fehlerstromschutzschalter effizient getestet werden. Dies gewährleistet die ordnungsgemäße Funktion dieser lebenswichtigen Schutzeinrichtungen.

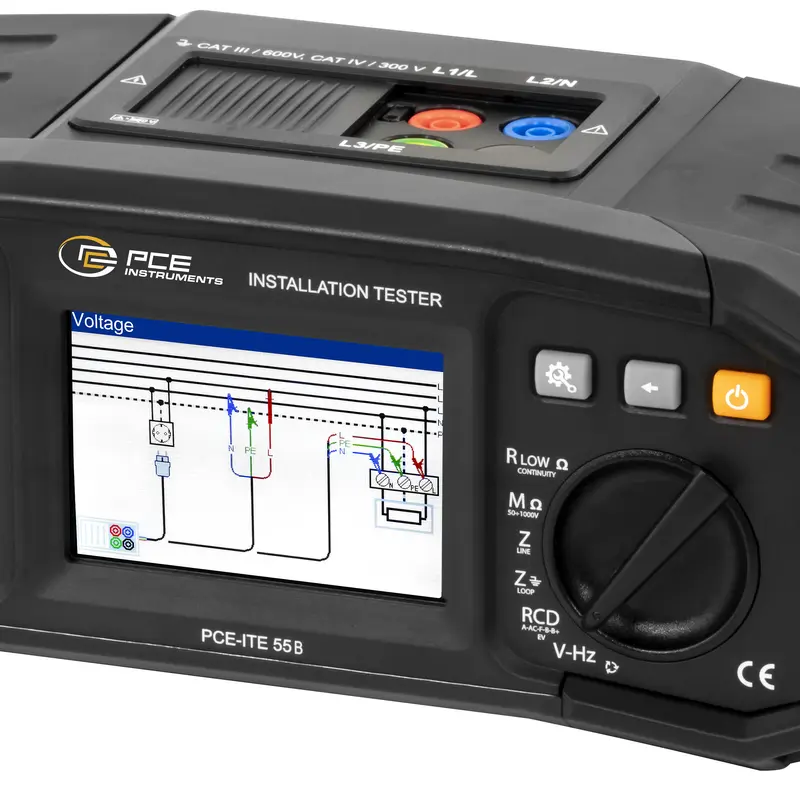

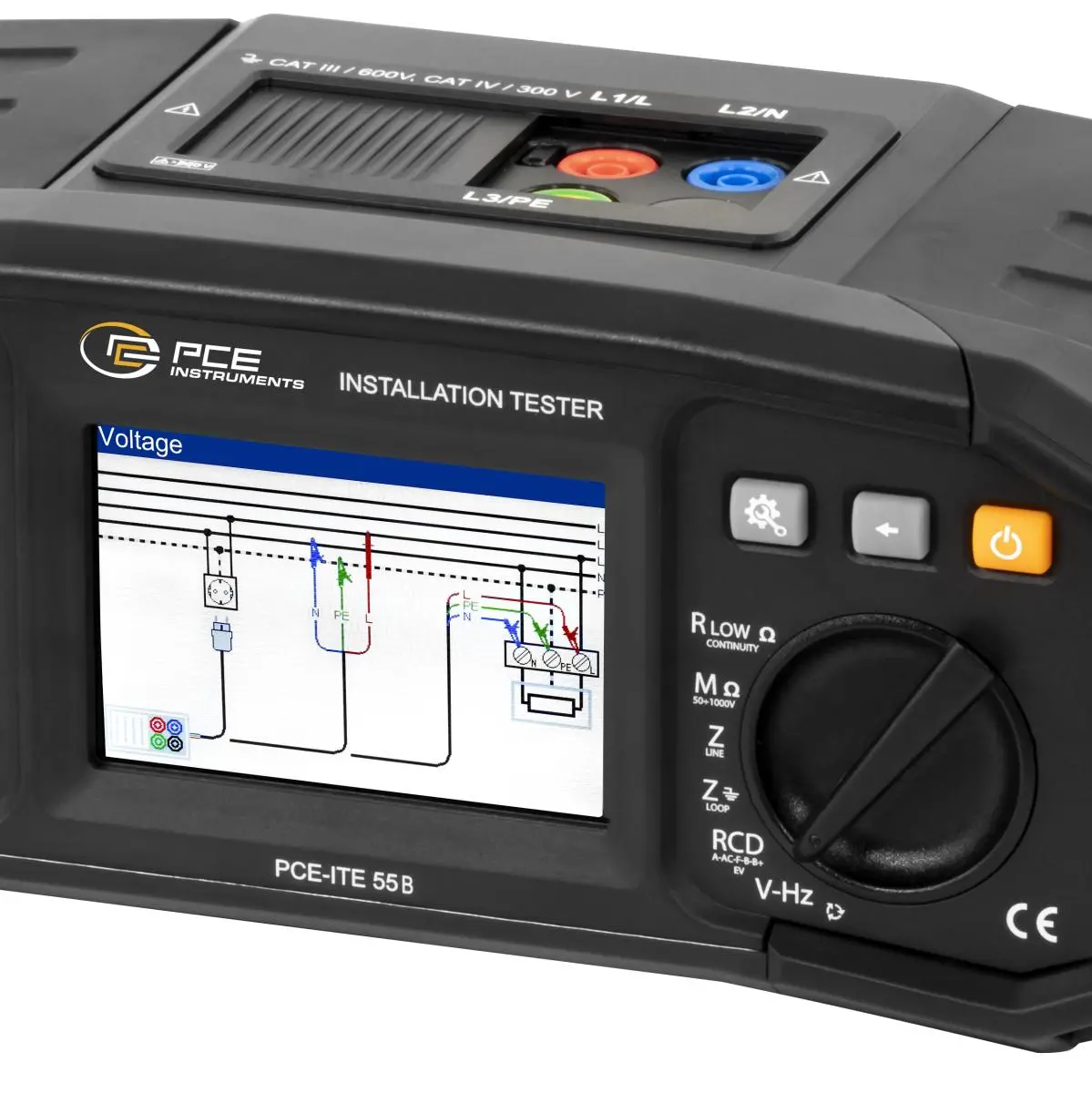

Der VDE-Tester ermöglicht die schnelle und genaue Messung des Schleifenwiderstands, um sicherzustellen, dass im Falle eines Fehlerstroms ausreichender Widerstand vorhanden ist, um eine sichere Abschaltung zu gewährleisten. Zudem ermöglicht eine Messung des Schutzleiterwiderstandes die Überprüfung der Kontinuität von Leitern und Anschlüssen. Eine grafische Darstellung der Verdrahtung hilft dem Bediener Messungen korrekt durchzuführen.

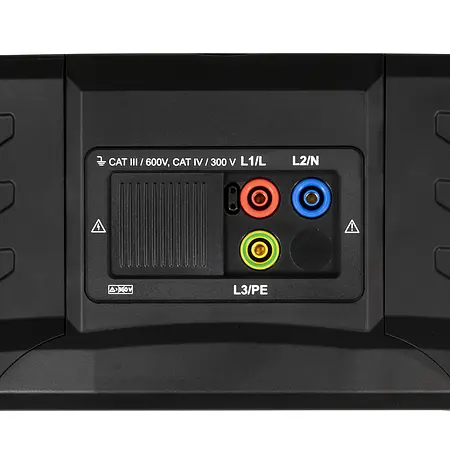

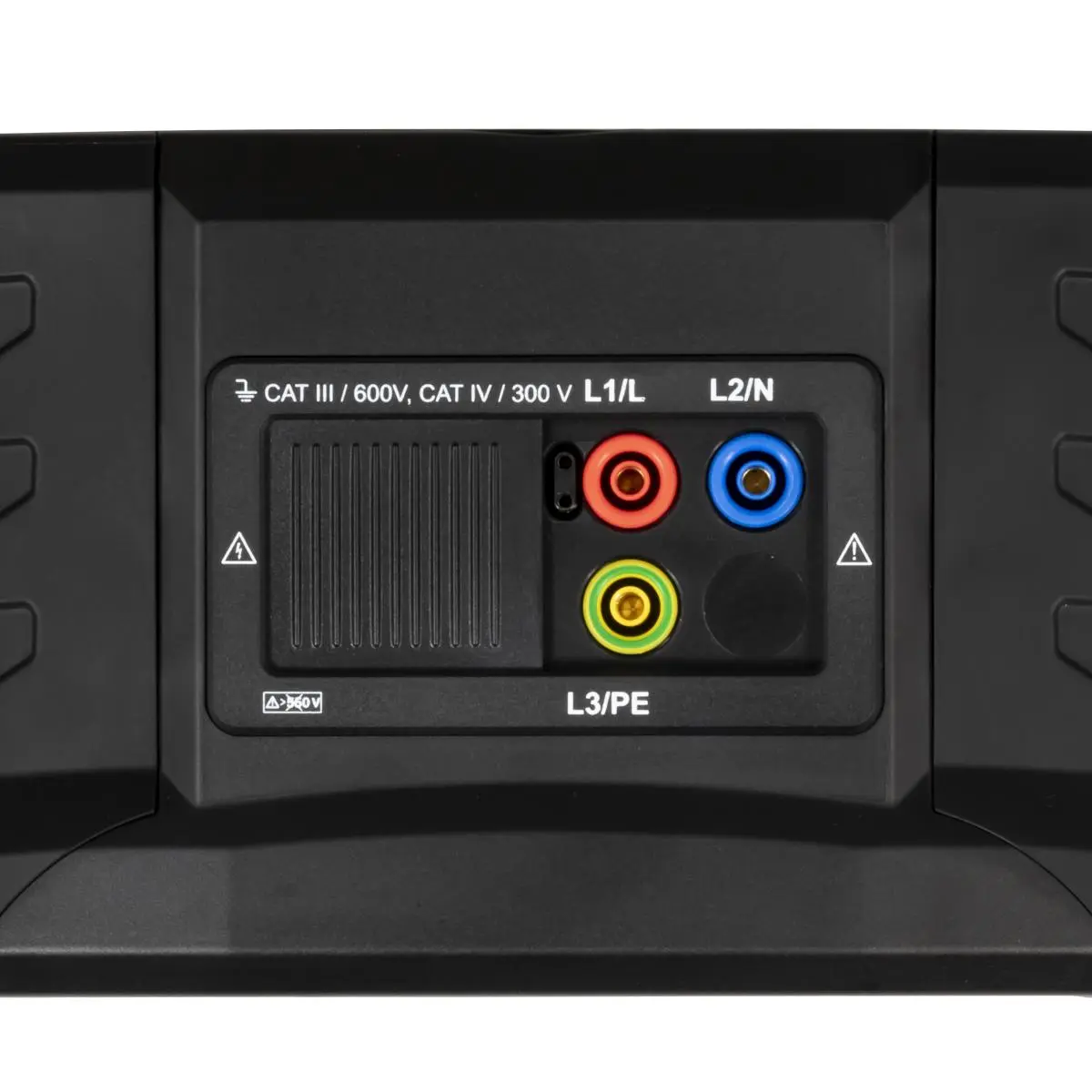

Die Helligkeit des Displays kann in 4 Stufen verstellt werden. Ein einstellbarer Alarm-Ton warnt bei Fehlern oder Überschreitung des Grenzwertes. Mit der einstellbaren Ausschaltzeit des VDE-Testers kann ein unabsichtliches Entladen der Batterien verhindert werden. Das Gerät wird mit Prüfleitungen geliefert, die den spezifischen Anforderungen der CAT III / 600 V und CAT IV / 300V entsprechen. Der VDE-Tester bietet eine benutzerfreundliche Oberfläche, klare Anzeigeelemente und eine robuste Bauweise, um den Anforderungen in verschiedenen Umgebungen gerecht zu werden. Durch die Einhaltung internationaler Normen gewährleistet er eine sichere und zuverlässige Bewertung elektrischer Installationen gemäß den höchsten Industriestandards.

Mit unseren optionalen EVSE Prüfadaptern können auch Prüfungen an Wallboxen und Ladestationen für Elektrofahrzeuge durchgeführt werden.


Merkmale

- Prüfung nach EN 61557 und DIN VDE0100
- Isolationswiderstand
- RCD Typ A, AC, B, B+ und F
- Leitungs- und Fehlerschleifenimpedanz
- Durchgangsprüfung
- Spannung, Drehfeld und Frequenz
- Prüfung EV-Ladestationen mit optionalen Prüfadapter
- inkl. Prüfleitungen und Gerätetasche

Spezifikation

Wechselspannung AC
Messbereich0 V ... +550 V
Auflösung1 V
Genauigkeit±(2 % v. Mw. + 2 Digits)

Isolationswiderstand
Prüfspannung DC50 V
Messbereich0,1 M Ω ... +80 M Ω
Auflösung0,001 MΩ (0.100 ... 1.999)
0,01 MΩ (2.00 ... 80.00)
Genauigkeit±(5 % v. Mw. + 3 Digits)

Isolationswiderstand
Prüfspannung DC100 V, 250 V
Messbereich0,1 M Ω ... +199,9 M Ω
Auflösung0,001 MΩ (0,100 ... 1,999)
0,01 MΩ (2,00 ... 99,99)
0,1 MΩ (100,0 ... 199,9)
Genauigkeit±(5 % v. Mw. + 3 Digits)

Isolationswiderstand
Prüfspannung DC500 V, 1000 V
Messbereich0,1 M Ω ... +199,9 M Ω
Auflösung0,001 MΩ (0,100 ... 1,999)
0,01 MΩ (2,00 ... 99,99)
0,1 MΩ (100,0 ... 199,9)
Genauigkeit±(2 % v. Mw. + 3 Digits)

Isolationswiderstand
Prüfspannung DC500 V, 1000 V
Messbereich+200 M Ω ... +999 M Ω
Auflösung1 MΩ
Genauigkeit±(10 % v. Mw.)

Durchgangsprüfung
Messbereich0,1 Ω ... +20 Ω
Auflösung0,01 Ω
Genauigkeit±(3 % v. Mw. + 3 Digits)

Durchgangsprüfung
Messbereich+20 Ω ... +1999 Ω
Auflösung0,1 Ω (20,0 Ω ... 99,9 Ω)
1 Ω (100 Ω ... 1999 Ω)
Genauigkeit±(5 % v. Mw.)

Impedanz
Messbereich0,25 Ω ... +9999 Ω
Auflösung0.01 Ω (0,20 ... 19,99)
0.1 Ω (20,0 ... 99,9)
1 Ω (100 ... 9999)
Genauigkeit±(5 % v. Mw. + 5 Digits)

Frequenz
Messbereich+10 Hz ... +499,9 Hz
Auflösung0,1 Hz
Genauigkeit0,2 % + 1 Digit

Allgemeine technische Daten
Display TypTFT-Farbdisplay
Displaygröße3,3 Zoll
Norm(en)EN61557, DIN VDE 0100
Betriebsdauer15 h
Automatische Abschaltung einstellbar0.5 ... 60 min.
Automatische Abschaltung deaktivierbarJa
RCD Teststrom CharakteristikA, AC, B, B+, F
RCD Auslösestrom650 mA, 500 mA, 30 mA, 6 mA, 300 mA, 10 mA, 1000 mA, 100 mA
RCD Auslösezeit0 ... 500 ms
Berührungsspannung0 ... 99.9 V
MenüspracheDeutsch, Englisch
SpannungsversorgungBatterie
Gewicht1300 g
Gerätegewicht mit Lieferumfang2165 g
Gerätegewicht mit Lieferumfang u. Umverpackung  2300 g
Abmessungen (L x B x H)250 x 135 x 107 mm
Betriebsbedingungen0 ... 40 °C , 95 % r.F
Lagerbedingungen-10 ... 70 °C , 90 % r.F

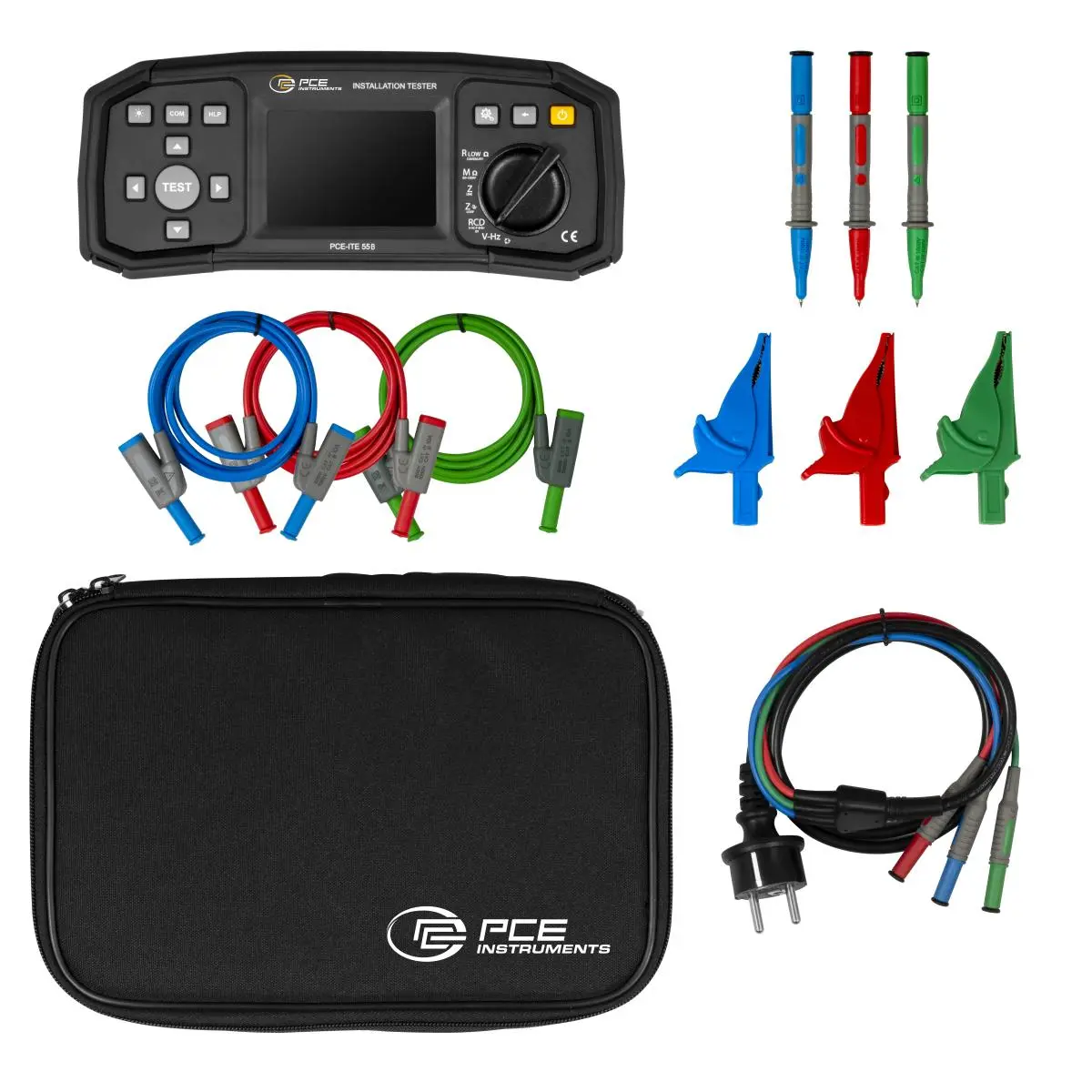

Lieferumfang

1 x VDE-Tester PCE-ITE 55B
1 x Prüfkabel für EU-Schuko Steckdosen
3 x Prüfleitungen 1m

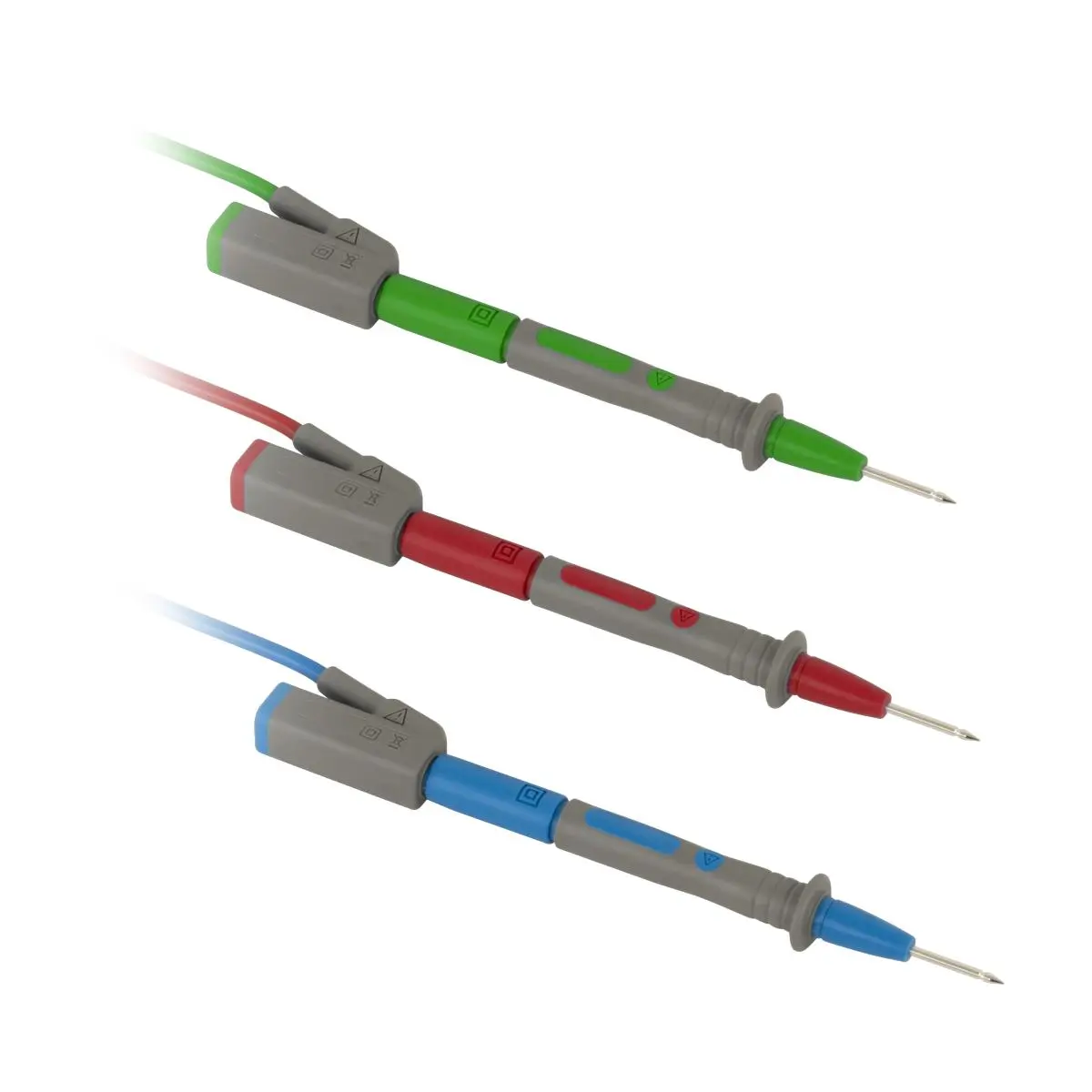

3 x Prüfspitzen

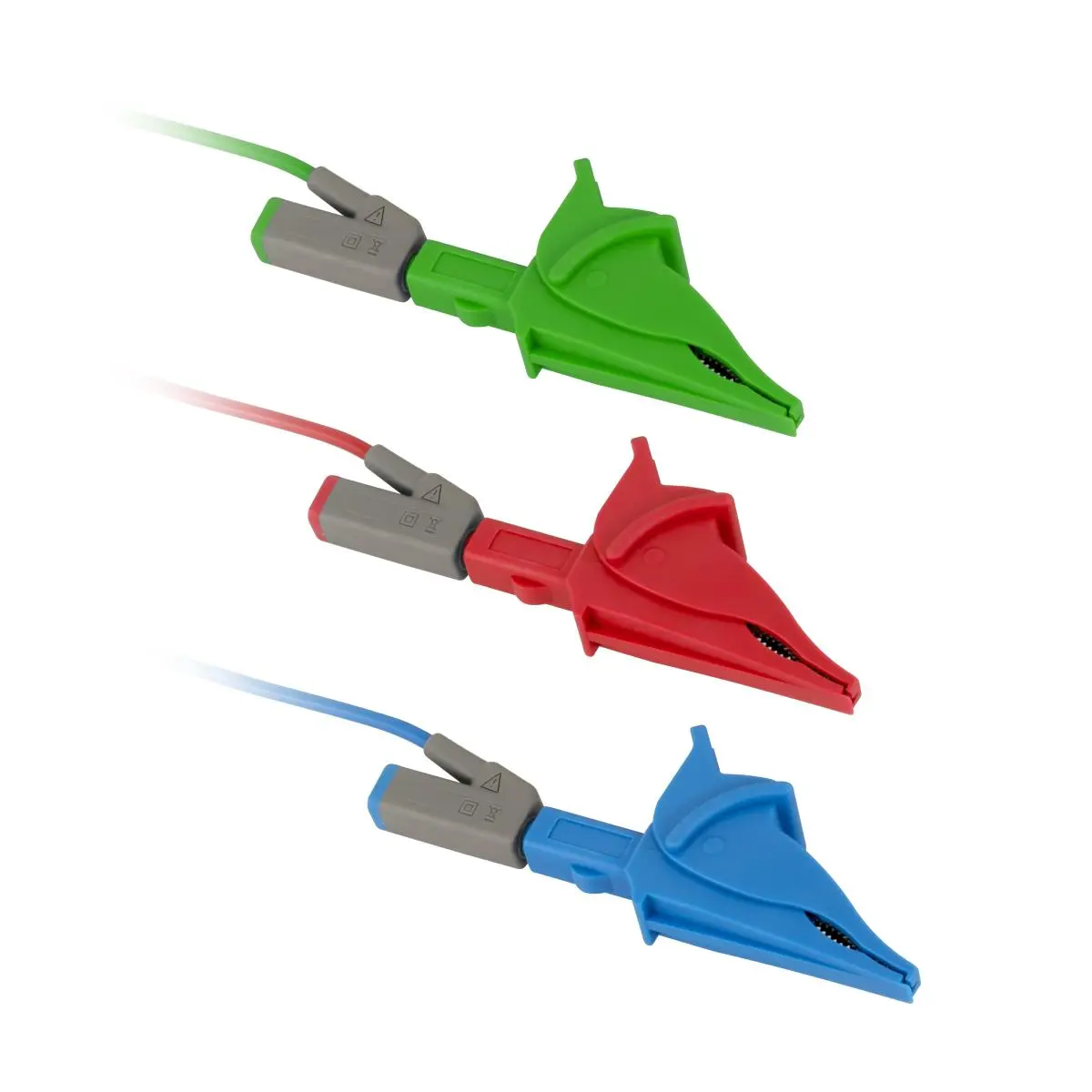

3 x Krokodilklemmen
1 x Tragegurt
6 x 1,5V AA-Batterien
1 x Werkskalibrierschein
1 x Bedienungsanleitung
1 x Gerätetasche
