Zugspannungsmesser PCE-MTS500-DFG 5K X FD 300 KIT

Name: Zugspannungsmesser PCE-MTS500-DFG 5K X FD 300 KIT
Brand: PCE Instruments
SKU: 6019551
Price: 3897.9 EUR
Availability: InStock

Best.Nr.: PCE-MTS500-DFG 5K X FD 300 KIT

EAN: 4250348737724

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Zubehör

Längenmesseinrichtung PCE-DFG FD 300 inkl. Software

906,90 €

PCE-SJJ01 Adapter für Drucktests

89,90 €

PCE-SJJ02 Adapter-Ring für Zugversuche

89,90 €

PCE-SJJ03 Klemmvorrichtung für Teststand

76,90 €

PCE-SJJ04 Adapter-Stempel rund für Drucktests

89,90 €

Klemmbacke PCE-SJJ05 für Teststand PCE-FTS50 und PCE-FM 50/200

180,90 €

PCE-SJJ06 Adapterklemmen für Zugtests

180,90 €

Klemmbacke für Teststand PCE-FTS 50

180,90 €

Klemmbacke PCE-SJJ013 für Teststand

180,90 €

PCE-SJJ015 Spannvorrichtung für Teststand

193,90 €

PCE-SJJ031 Universalspannvorrichtung

836,90 €

Montageplatte für Teststand und Kraftmesser

69,90 €

Druckscheiben-Set (eckig) für Motorteststand PCE-MTS500

238,90 €

Druckscheiben-Set (rund) für Motorteststand PCE-MTS500

238,90 €

Teststand Adapterplatte PCE-MTS-ADP

60,00 €

Beschreibung

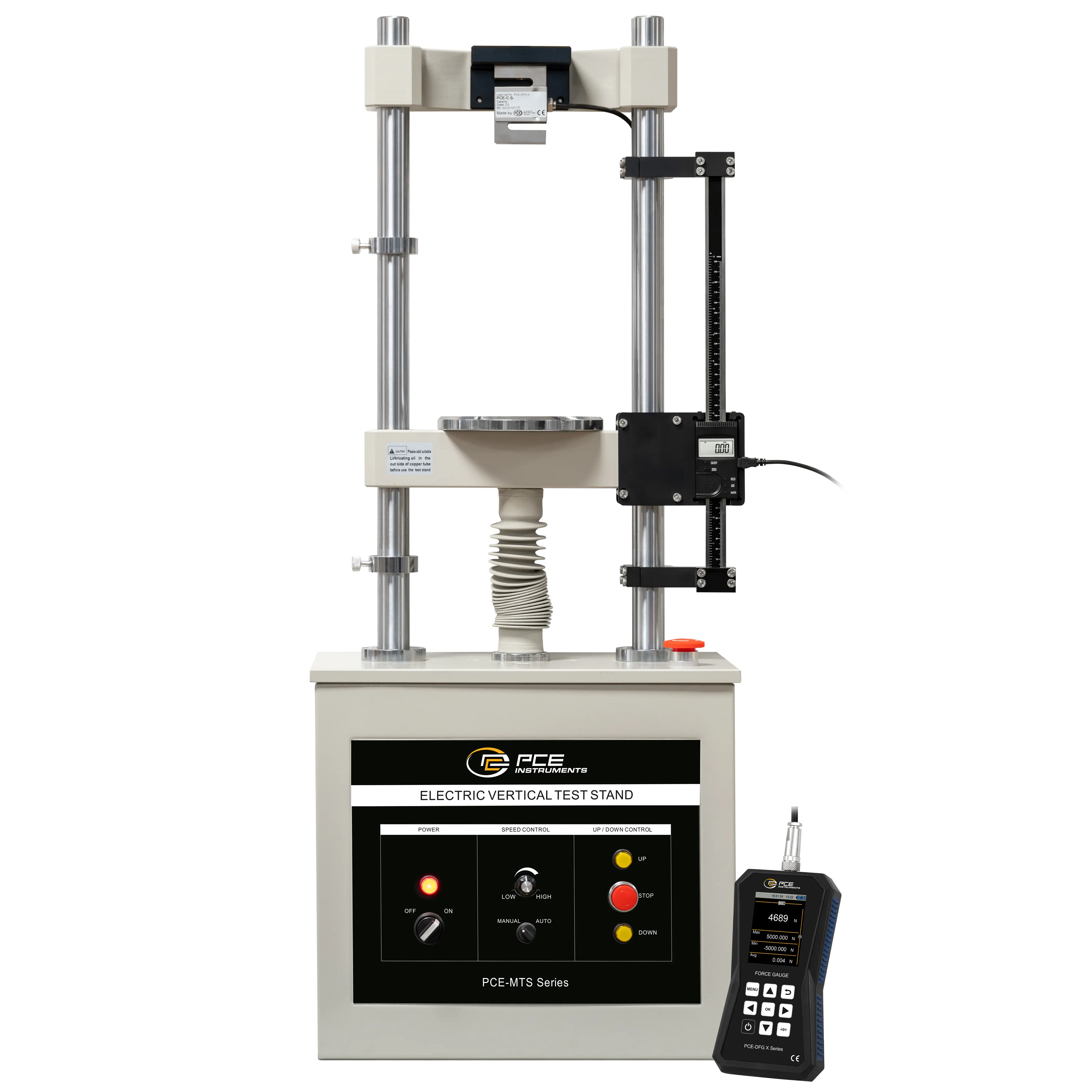

Motorbetriebener Prüfstand zur Kraft-Weg Messung PCE-MTS500
Motorisierter Prüfstand bis 5000 N - inkl. Kraftmessgerät, alle Kraftmessgeräte der PCE-Serie mit interner und externer Kraftmesszelle adaptierbar, großer Hubweg, regelbare Vorschubgeschwindigkeit

Der motorisierter Kraft-Weg Prüfstand kann in verschiedensten Varianten mit unseren Kraftmessern, der PCE-DFG Serie, gekoppelt und betrieben werden. Der motorisierte Prüfstand lässt Sie so gut wie alle Ihrer Druck- und Zugkraftapplikationen wahr werden und wiederholgenau durchführen. Die Verwendung des motorisierten Prüfstand offeriert dem Bediener präziseste Gleichheit von Prüfstand und Probe.

Der maximale Kraftbereich des motorisierten Prüfstand beträgt 500 kg. Die Nutzung des motorisierten Prüfstand erfordert eine Stromanbindung. Die Vorschubgeschwindigkeit ist variabel einstellbar zwischen 30 mm/min und 230 mm/min. Die präzise und punktgenaue Messdurchführung wird somit, mit dem motorisierten Prüfstand, gewährleistet. Kompatibel ist der Kraft-Weg-Messstand mit folgenden Geräteserien: PCE-DFG Serie, PCE-FM Serie und dem PCE-PTR 200.

Überall wo der menschliche Körper bzgl. Kraftmessung an seine Grenzen stößt, kommt der motorisierte Kraft-Weg Prüfstand ins Spiel. Der Benutzer des Motorteststandes ist verpflichtet eine Gefahrenanalyse zu erstellen. Ergibt sich daraus, dass durch die Art der Anwendung und der Proben eine Gefährdung des Benutzers gegeben ist, kann - insbesondere bei den elektromotorisch betriebenen Prüfrahmen eine Sicherheitseinrichtung erforderlich werden.

Zugspannungsmesser PCE-DFG 5K X

mit externer Messzelle und USB-Schnittstelle zur Anbindung an einen PC

Das Kraftmessgerät misst sowohl Zugkräfte wie auch Druckkräfte und dies mit sehr hoher Auflösung. Die Zugkraft und die Druckkraft werden häufig im Versuchslabor ermittelt, z.B. zur Bestimmung der Streckgrenzen, der Abreißkraft, der Kraft die zum Betätigen eines Tasters oder Schalters benötigt wird. Das Kraftmessgerät wird mit einer externen Messzelle geliefert. Je nach Modell kann das Kraftmessgerät bis zu 10000 N messen. Es stehen weiterhin Modelle für 1000N, 2500N und 5000N zur Verfügung. In die Messzellen können verschiedene Ösen oder Haken mit M10 oder M12- Gewinde adaptiert werden. Es können aber eigene Vorrichtungen mit diesem Gewinde an die Messzelle montiert werden.

Das Kraftmessgerät ist mit einer USB Schnittstelle ausgestattet. Diese Schnittstelle ermöglicht es die Messdaten in die PC Software einzulesen. So ist es möglich Messprotokolle zu erstelle und diese zu speichern und zu exportieren. Das Kraftmessgerät besitzt ein Grafik-LCD, dass die Messwerte numerisch und auch grafisch darstellt. Weiterhin ist das Kraftmessgerät nach IP54 geschützt und ist damit auch in rauen Industrieumgebungen verwendbar. Ebenso können aber auch Zug und Druckversuche im Freien bei schlechten Wetterbedingungen problemlos durchgeführt werden.

Zu dem Kraftmessgerät stehen verschiedene Kraft-Teststände zur Adaption bereit. Der interne Messwertspeicher und die im Lieferumfang enthaltenen Haken, Verlängerungen u. Spitzen runden die Leistungsfähigkeit dieses Kraftmessgerätes ab. Vertrauen auch Sie bei der Messung von Kräften auf bewährte Industriequalität.

PCE-DFG FD 300 Kraft-Weg-Adapter / inkl. Software

Das PCE-DFG FD 300 stellt eine sinnvolle Erweiterung zum Materialprüfstand PCE-MTS 500 in Verbindung mit einem Kraftmessgerät (z. B. PCE-DFG N 5K) dar. Durch diese Erweiterung lassen sich Kraft-Weg-Diagramme und Verläufe erstellen. Die im Lieferumfang enthaltene Software bietet dem Nutzer eine optimierte Oberfläche, um Diagramme und Graphen auswerten zu können. So lassen sich Materialprüfungen mit Kräften bis zu 5000 N (500 kg) realisieren.

Merkmale

- einstellbare Vorschubgeschwindigkeit
- robustes Stahldesign
- einstellbarer Verfahrweg
- großer Kraftmessbereich
- Netzanschluss
- alle PCE-Geräte adaptierbar
- manuelles oder automatisches Verfahren

- USB Schnittstelle

- Grafik Display

- Schnelle Ansprechzeit

- PC Software

- 32 GB Speicher für 30 Mio. Messpunkte

- Messzellen einfach wechselbar

Spezifikation

Materialprüfstand PCE-MTS500
Kraftbereich	max. 5000 N
Verfahrweg	max. 300 mm
Vorschubgeschwindigkeit	30 mm/min ... 230 mm/min
Prüftisch	Ø 160 mm
Probenbreite	max. 200 mm
Führungssäulen	Ø 32 mm
Abmaße	1020 x 400 x 250 mm
Gewicht	ca. 60 kg

Kraftaufnehmer PCE-DFG 5K X
Messbereich	0 ... 5000 N / 500 kg
Auflösung	1 N
Genauigkeit	± 0,05 % F.S.
Messeinheiten	N, kg, lb, KPa
Display	2,8" TFT Grafikdisplay
Alarmmodi	Innerhalb, Außerhalb, Riss, Abschalten
Abtastrate	1 ... 7.200 Hz
Speicher	32 GB Speicher für 30 Mio. Messpunkte
Spannungsversorgung	USB 5 V DC, 500 mA

Ausgänge	Schnittstelle: USB
Schutzklasse	IP 54
Betriebs- und Lagerbedingungen	-20 ... 65 °C , 10 ... 95 % r.F
Montagegewinde Messzelle	2500 ... 10000 N
bis 1000 N	M10
2500 ... 10000 N	M12
Abmessungen	165 x 85 x 32 mm
Gewicht	255 g

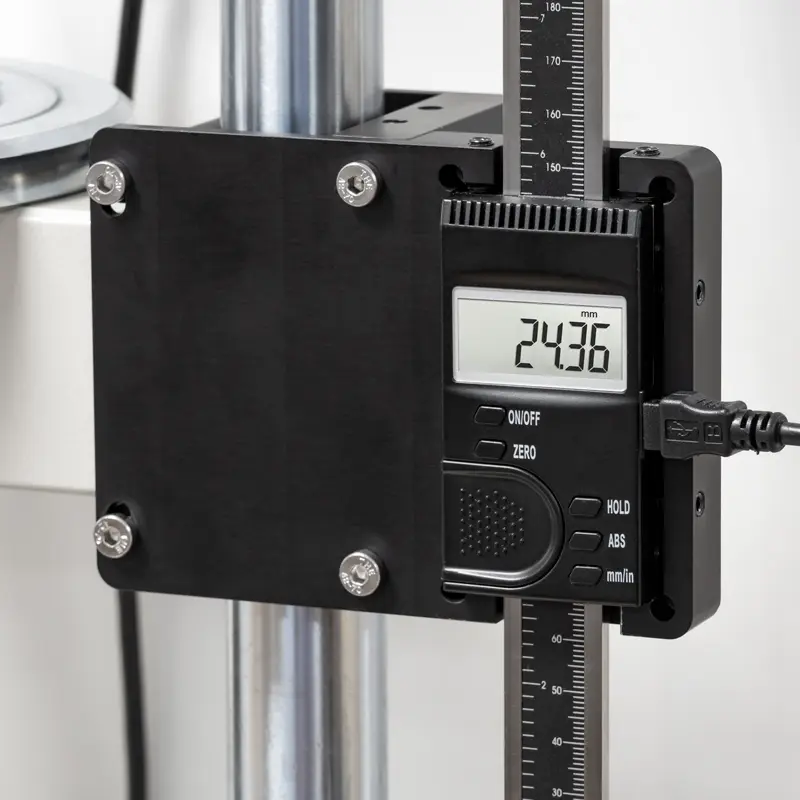

Längenmesseinrichtung PCE-DFG FD 300
Messbereich	-150 … 150 mm
Auflösung	0,01 mm
Genauigkeit	±0,03 mm
Betriebsbedingungen	Temperatur: 0 … +50 °C
Lagerbedingungen	Temperatur: -20 … +65 °C
	Luftfeuchtigkeit: 10 … 95 % r. F., nicht kondensierend
Gewicht	360 g
Spannungsversorgung	3VCR 2032
Abmessungen	394x40x10 mm (H x B x T)

Lieferumfang

1 x Motorisierter Prüfstand PCE-MTS500-DFG 5K X FD 300 KIT
1 x Kraftmessgerät PCE-DFG 5K X
1 x Längenmesseinrichtung
1 x Halterung (bestehend aus 11 Bauteilen)
1 x Montage-Kit (bestehend aus 24 Schrauben und 2 Madenschrauben)
1 x Messsystem
1 x Datenkabel
1 x USB-Stick mit PCE-DFG FD Software (Längenmesseinrichtung)
1 x Kraftmesszelle
2 x Ringschraube
1 x USB Kabel
1 x PC Software
2 x Bedienungsanleitung
