Technische Spezifikation zur DMS-Anzeige der PCE-DPD-F Serie

Signaleingangsbereich

Genauigkeit bei 25 °C

Empfindlichkeit in
mV/ V bei 5 V

Empfindlichkeit in
mV/V bei 10 V

0 ... 100 mV DC

± 0,05 % v. Mb

20 mV/V

10 mV/V

0 ... 30 mV DC

± 0,05 % v. Mb

6 mV/V

3 mV/V

0 ... 20 mV DC

± 0,05 % v. Mb

4 mV/V

2 mV/V

0 ... 15 mV DC

± 0,05 % v. Mb

3 mV/V

1,5 mV/V

0 ... 10 mV DC

± 0,05 % v. Mb.

2 mV/V

1 mV/V

0 ... 5 mV DC

± 0,05 % v. Mb.

1 mV/V

0,5 mV/V

Maximale Eingangsspannung

30 V in allen Messbereichen

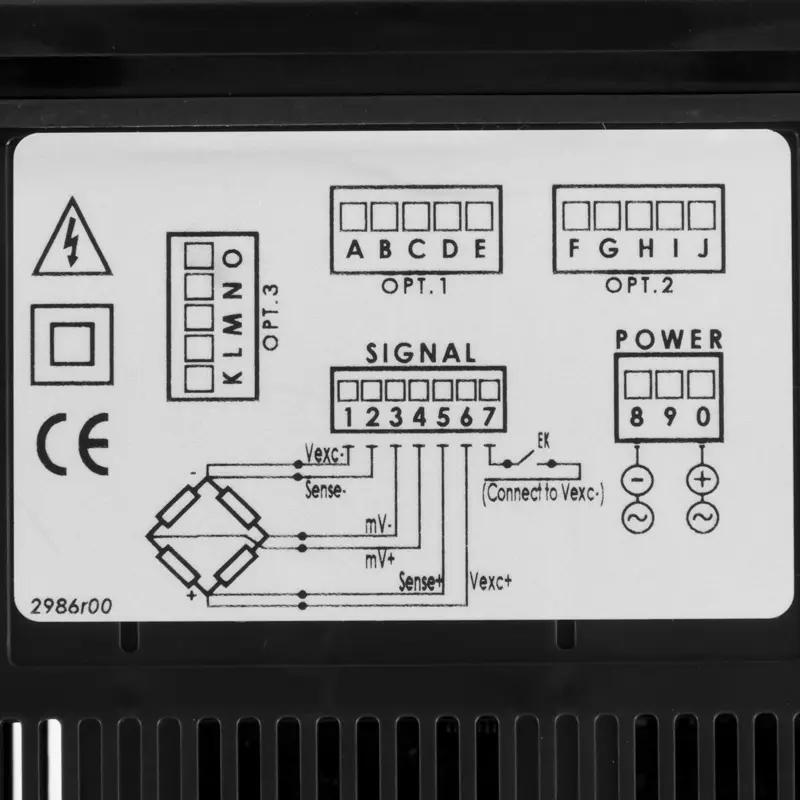

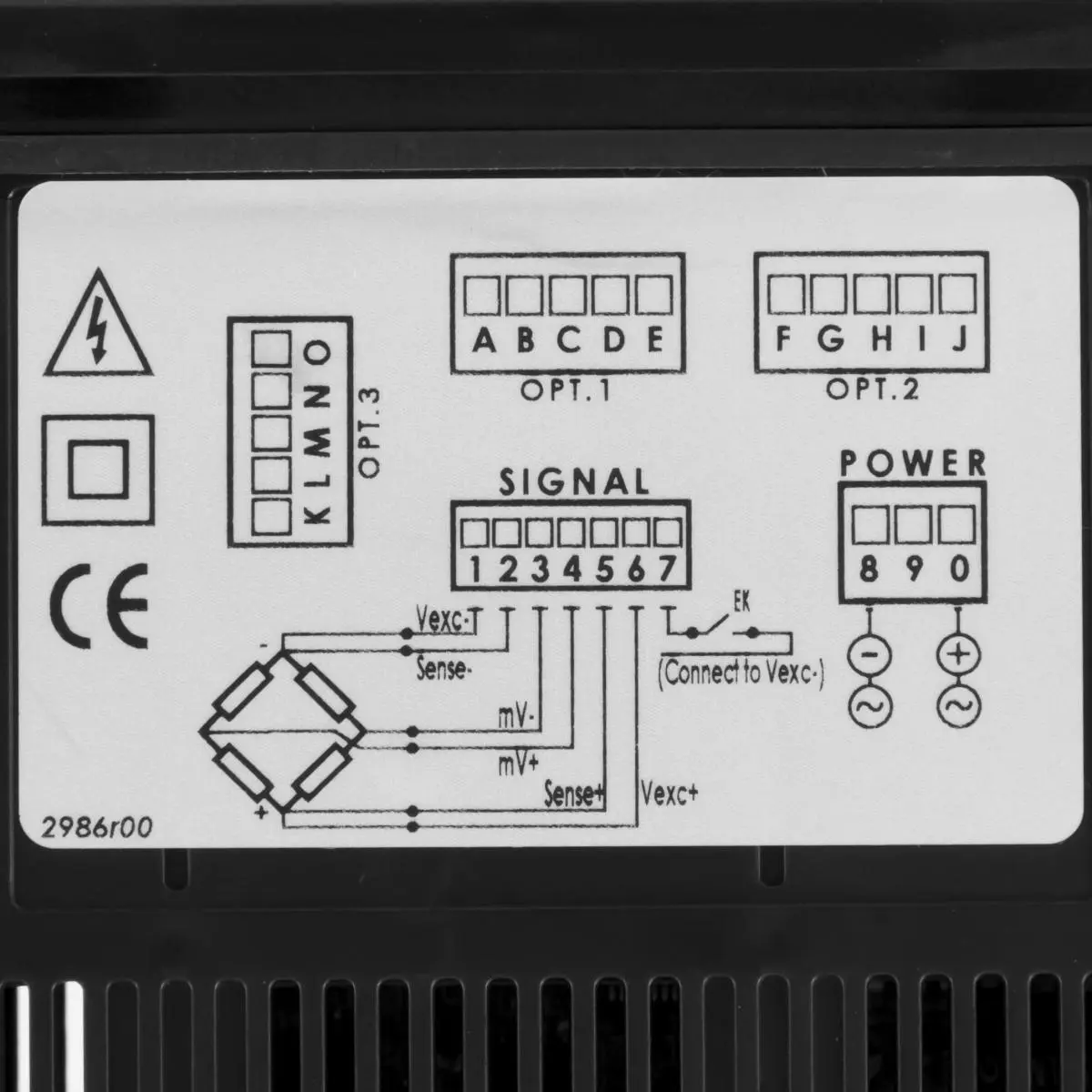

Versorgungsspannung Messzellen

5 V oder 10 V

Maximaler Strom

140 mA

Maximale Anzahl der Messzellen
(bei 350 Ohm Messzellen sonst max. 140 mA)

5 V Versorgung: 1 ... 8 Messzellen
10 V Versorgung: 1 ... 4 Messzellen

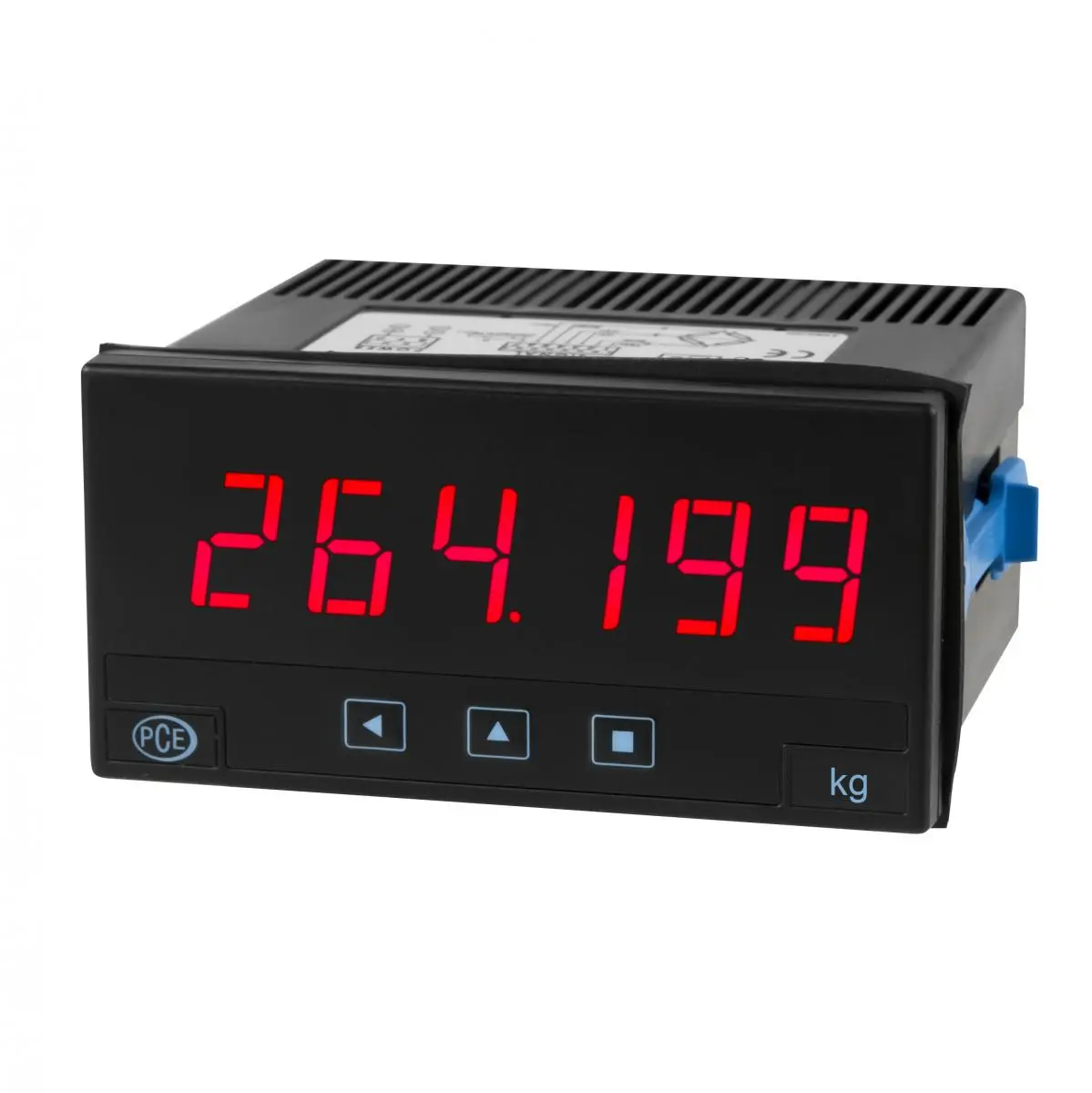

Anzeige

6-stellige 7-Segment LED-Anzeige

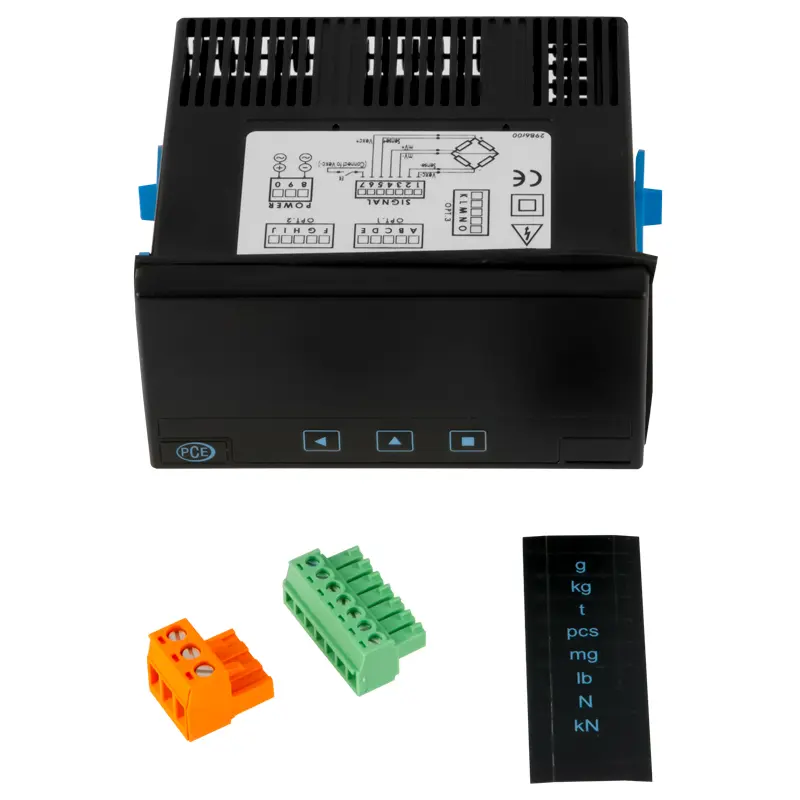

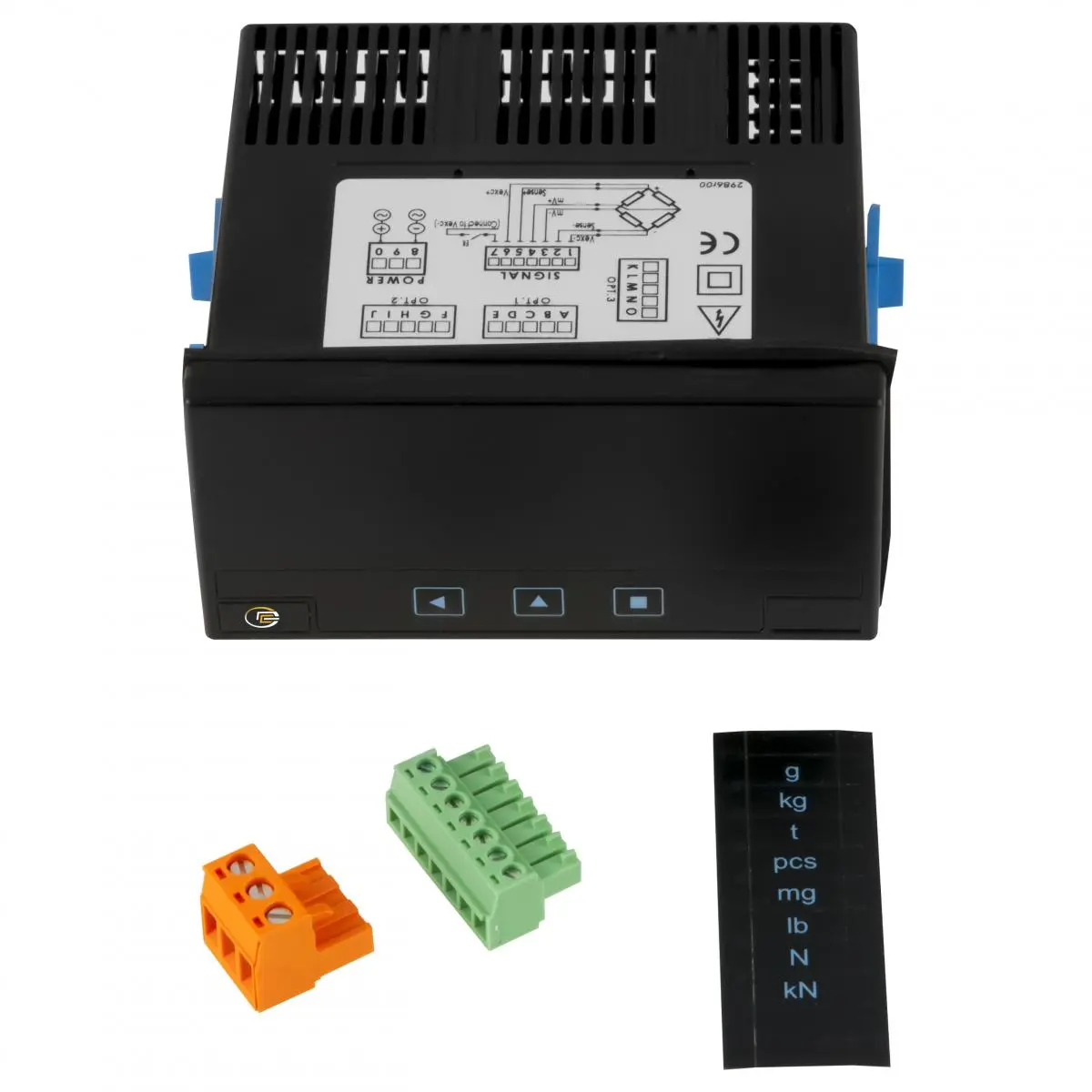

Einheiten (durch Anwender einsetzbar)

g, kg, t, pcs, mg, lb, N, kN

Farbe

Rot

Ziffernhöhe

14 mm

Anzeigebereich

-199999 ... 999999

Dezimalpunkt

Einstellbar nach jeder dargestellten Ziffer

Unter- und Überreichsanzeige

Blinken der Anzeige

Messrate (einstellbar) / Ansprechzeit

16 Hz / 63 ms
50 Hz / 20 ms
60 Hz / 17ms

Aktualisierungsrate Anzeige

16 Hz

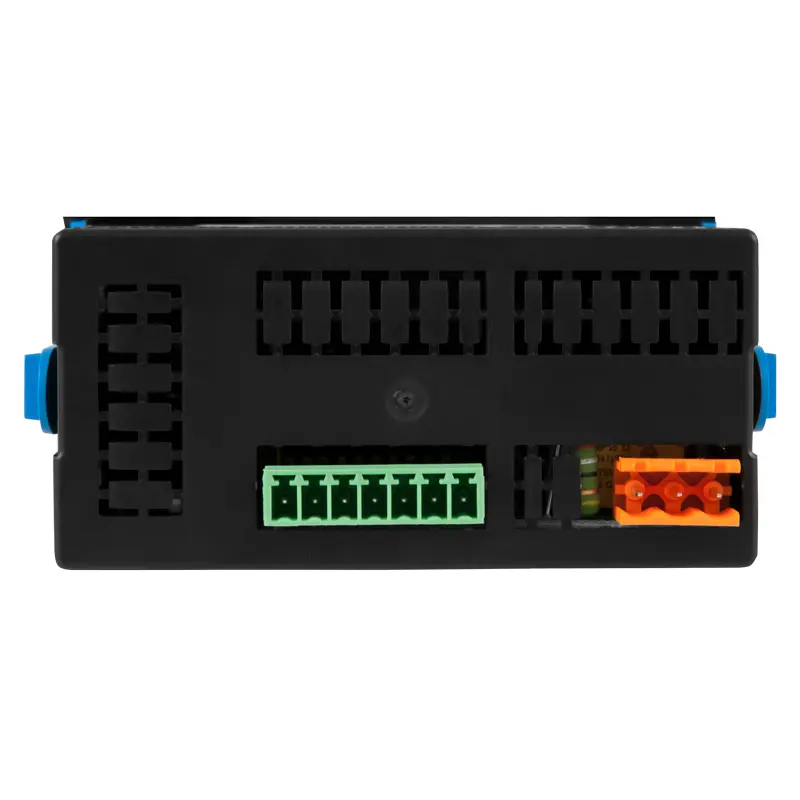

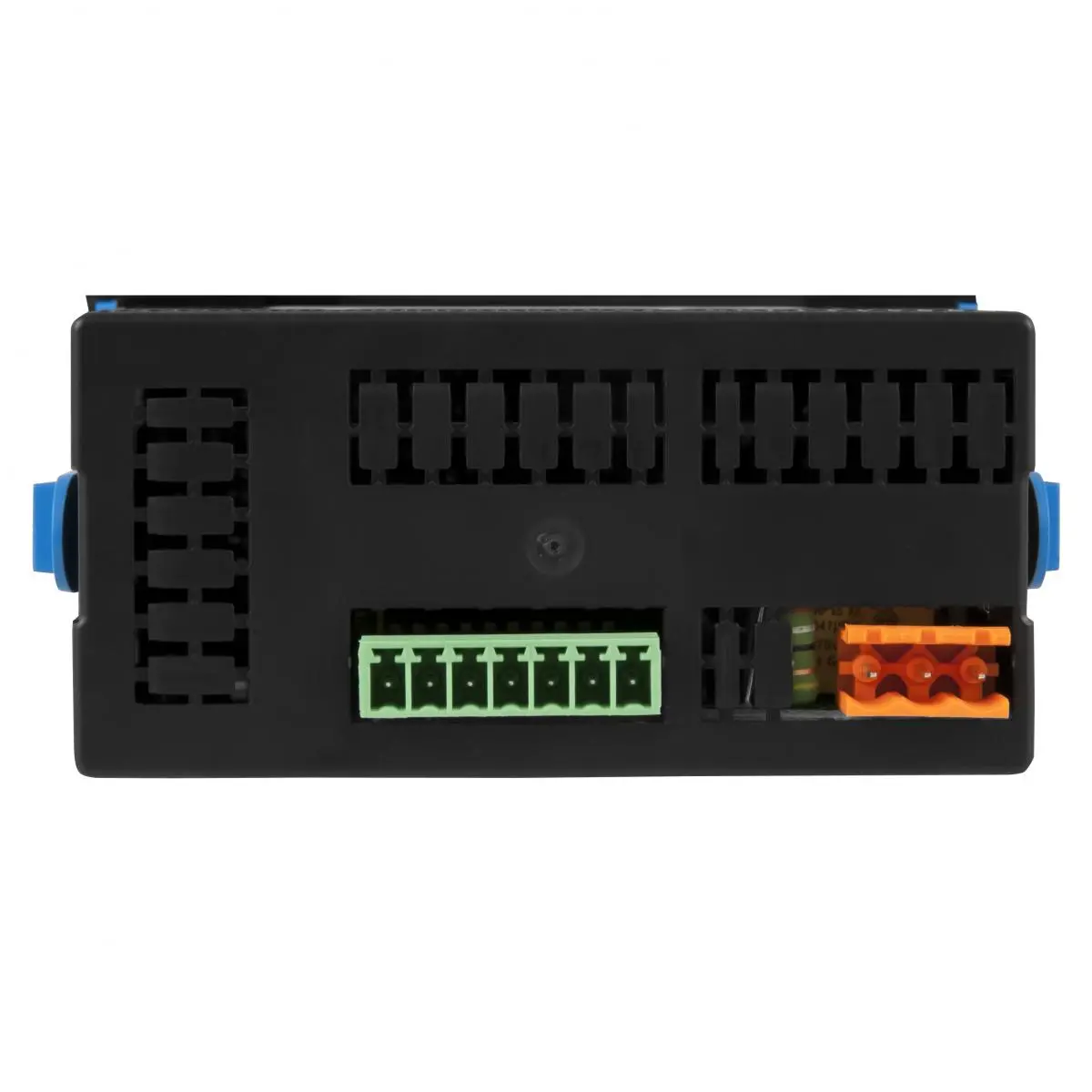

Elektrische Anschlüsse

Schraubverbindungen
1 ... 2,5 mm²

Spannungsversorgung

PCE-DPD-F1: 85 ... 265 V AC / DC
PCE-DPD-F2: 11 ... 60 V DC / 24/48 V AC

Leistungsaufnahme

max. 1 W ohne Ausgangskarten
max. 4 W mit Ausgangskarten

Schutzgrad

Front: IP65

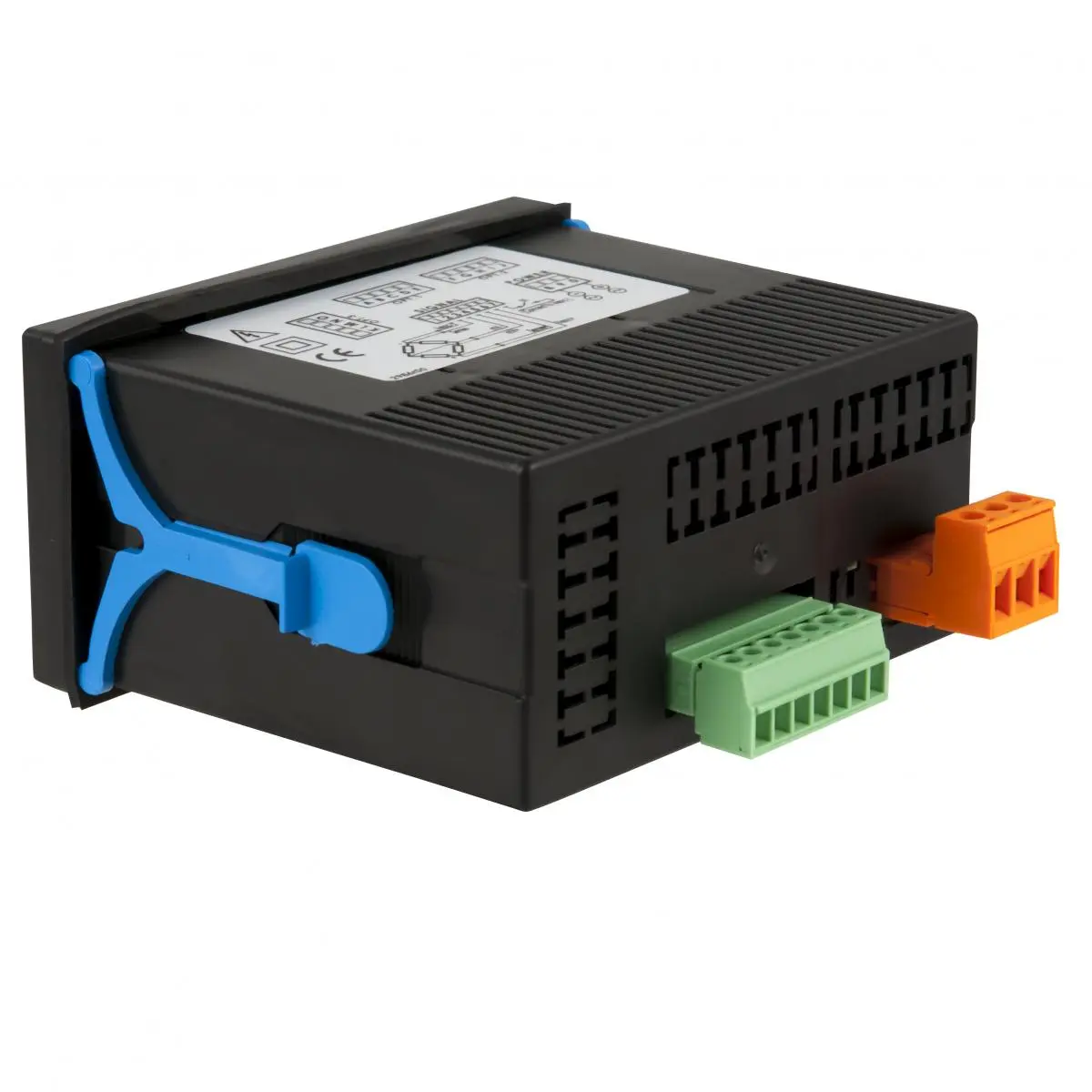

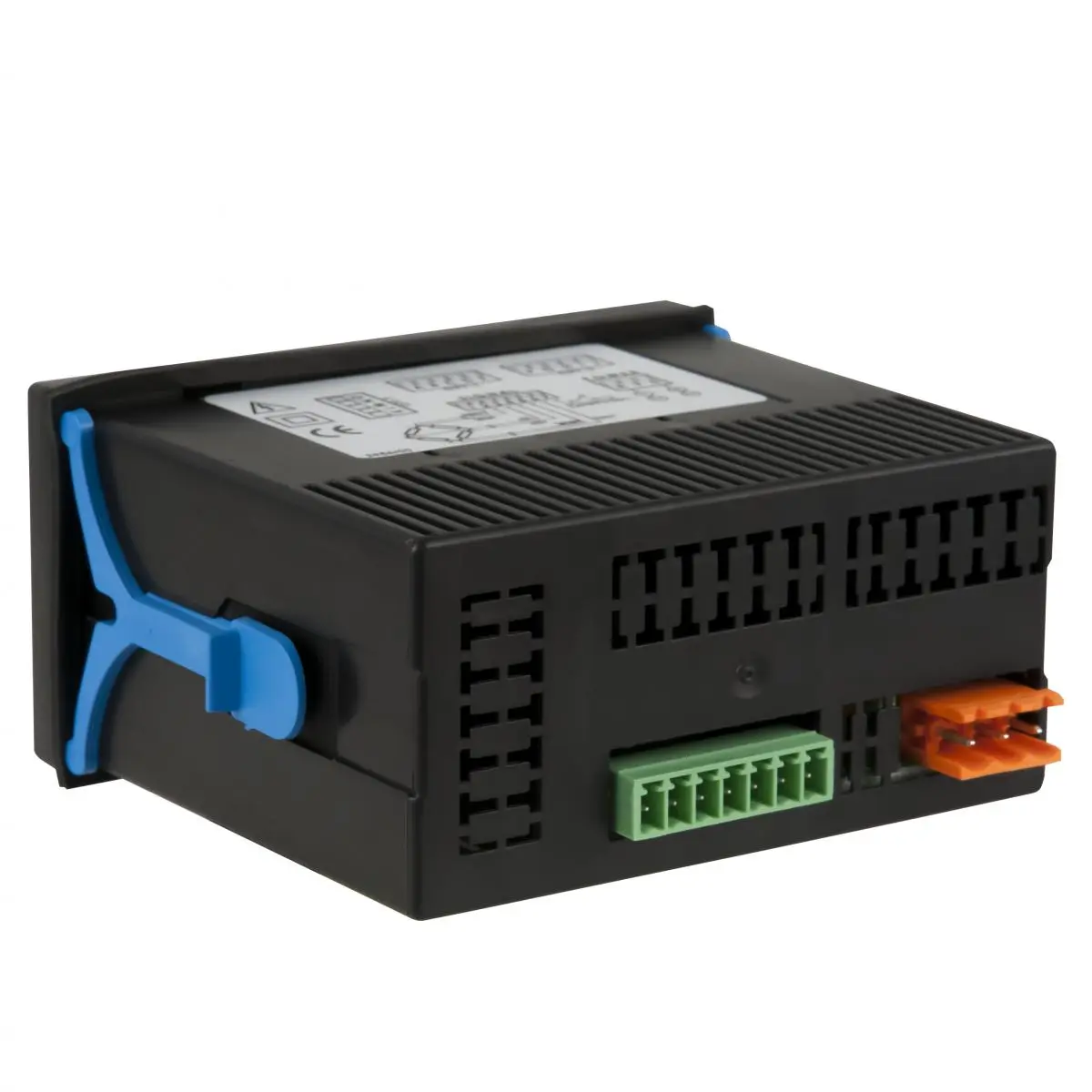

Montage

Schalttafelausschnitt

Größe Schalttafelausschnitt

92 x 44 mm

Abmessungen

96 x 48 x 91 mm

Gewicht

ca. 150 g

Betriebstemperatur

0 ... 50 °C

Lagertemperatur

-20 ... 70 °C

Aufheizzeit

ca. 15 Minuten
