Beschreibung

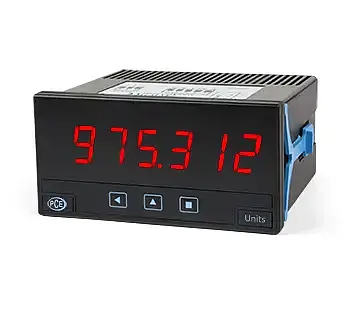

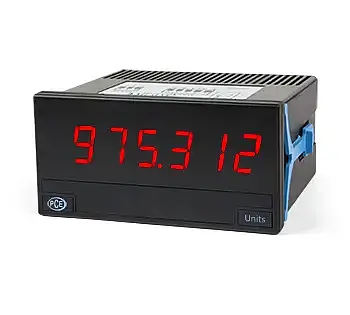

Panelanzeige für Prozesssignale mA und Vdc
6-stellige LED-Anzeige mit 14 mm Höhe / Abmessungen 96 x 48 mm / Versorgungsspannungen 85/265 VAC/DC oder 11/60 Vac/dc

Diese Panelanzeige misst Prozesssignale in mA und VDC und bietet eine konfigurierbare Anregungsspannung für die Transducer- Stromversorgung. Die Panelanzeige hat eine Größe von 96 x 48 mm und verfügt über 5 Ziffern mit einer Höhe von 14 mm, mit einer maximalen Anzeige von ±99999 und wählbarem Dezimalpunkt. Diese Panelanzeige verfügt über Ausgabe- und Steuerungsoptionen mit 1, 2 und 3 Relais, isolierten analogen Ausgängen, Modbus RTU-Kommunikationsausgängen, Transistorausgängen, SSR-Steuerungsausgängen, RS-485 ASCII und RS-232 Schnittstellen.

Darüber hinaus bietet die Panelanzeige konfigurierbare unabhängige Alarme für Maximal- oder Minimalwerte mit 1 oder 2 Alarmschwellen, Hysterese, unabhängiger Aktivierungs- und Deaktivierungsverzögerung und der Möglichkeit eines invertierten Relais. Die Panelanzeige verfügt über einen Frontschutz gemäß IP 65 und Anschlüsse über steckbare Schraubklemmen für den industriellen Einsatz.

Merkmale

- Panelanzeige für Prozesssignale mA und VDC

- 6-stellige LED-Anzeige mit 14 mm Höhe

- Abmessungen 96 x 48 mm

- Funktionen: Feldkorrektur, Tara

- Zwei Versorgungsspannungsvarianten

Spezifikation


Ziffern	6
Bildschirm	LED mit 6 Stellen und 7 Segmenten
Anzeige	999999 / -199999
Dezimalpunkt	Konfigurierbar
Farbe	Rot oder Grün (Auswahlmenü)
Ziffernhöhe	14 mm

Aktualisierung	3,5 / sek

Prozesssignale
Signalbereiche	4 ... 20 mA, 0 ... 10 V Gleichstrom, ±20 mA, ±10 V Gleichstrom, ...
Anregungsspannung	+20 V Gleichstrom, +15 V Gleichstrom, +10 V Gleichstrom, +5 V Gleichstrom (max. 35 mA)
Genauigkeit	0,03% F.S. ±1 Ziffer
Offset-Drift	10 ppm/°C
Spannungs-Drift*	25 ppm/°C *Die Spannungs-Drift beinhaltet die Offset-Drift
Reaktionszeit	<300 ms (0% bis 99% Signal)
Eingangsimpedanz	11 Ohm bei mA, 932 kOhm bei Gleichspannung

Potentiometer-Signale
Signalbereich	200 Ohm ... 5 MOhm
Anregungsspannung	+5 V Gleichstrom (max. 35 mA)
Genauigkeit	0,10% F.S. ±1 Ziffer
Spannungs-Drift*	35 ppm/°C *Die Spannungs-Drift beinhaltet die Offset-Drift
Reaktionszeit	<1000 ms (0% ... 99% Signal)
Eingangsimpedanz	932 kOhm

Weitere Spezifikationen
Stromversorgung "1"	85 ... 265 V Wechsel- oder Gleichstrom (2500 Veff isoliert)
Stromversorgung "2"	11 ... 60 V Gleichstrom und 24/48 V Wechselstrom (1500 Veff isoliert)
Ausgangs- und Steuerungsoptionen	Relais, analoge Ausgänge, serielle Kommunikation, ...
Verbrauch	<1,5 W (nur Anzeige) <4,0 W (Anzeige mit Optionen)
Schutz	Front: IP65

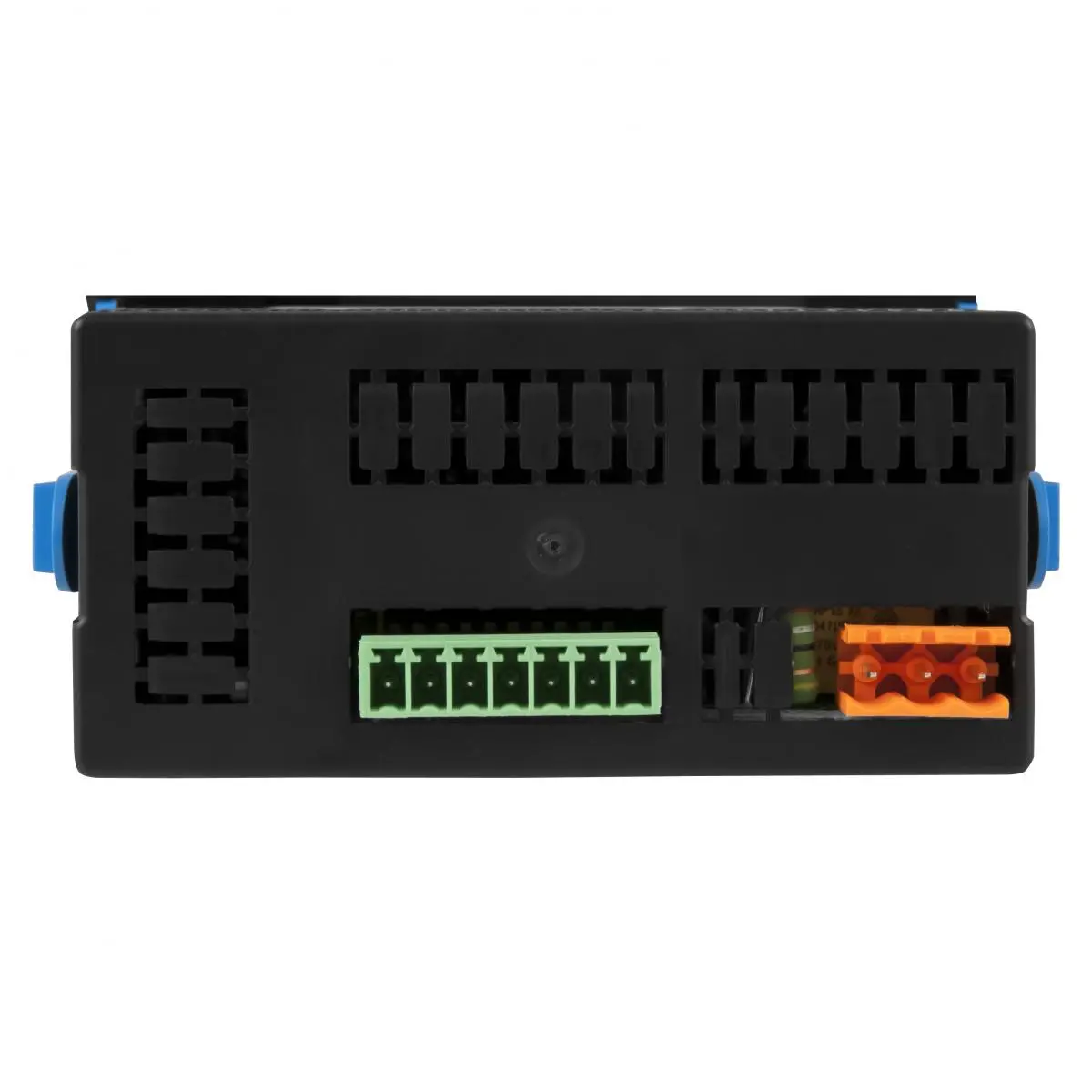

Elektrische Anschlüsse	Schraubanschlussklemme
Montage	Panel
Paneelausschnitt	92 x 44 mm
Abmessungen	96 x 48 x 91 mm
Tiefe	91 mm (inklusive Anschlussklemmen)
Gewicht	ca.150 g
Betriebstemperatur	0 ... +50 °C
Lagertemperatur	-20 ... +70 °C

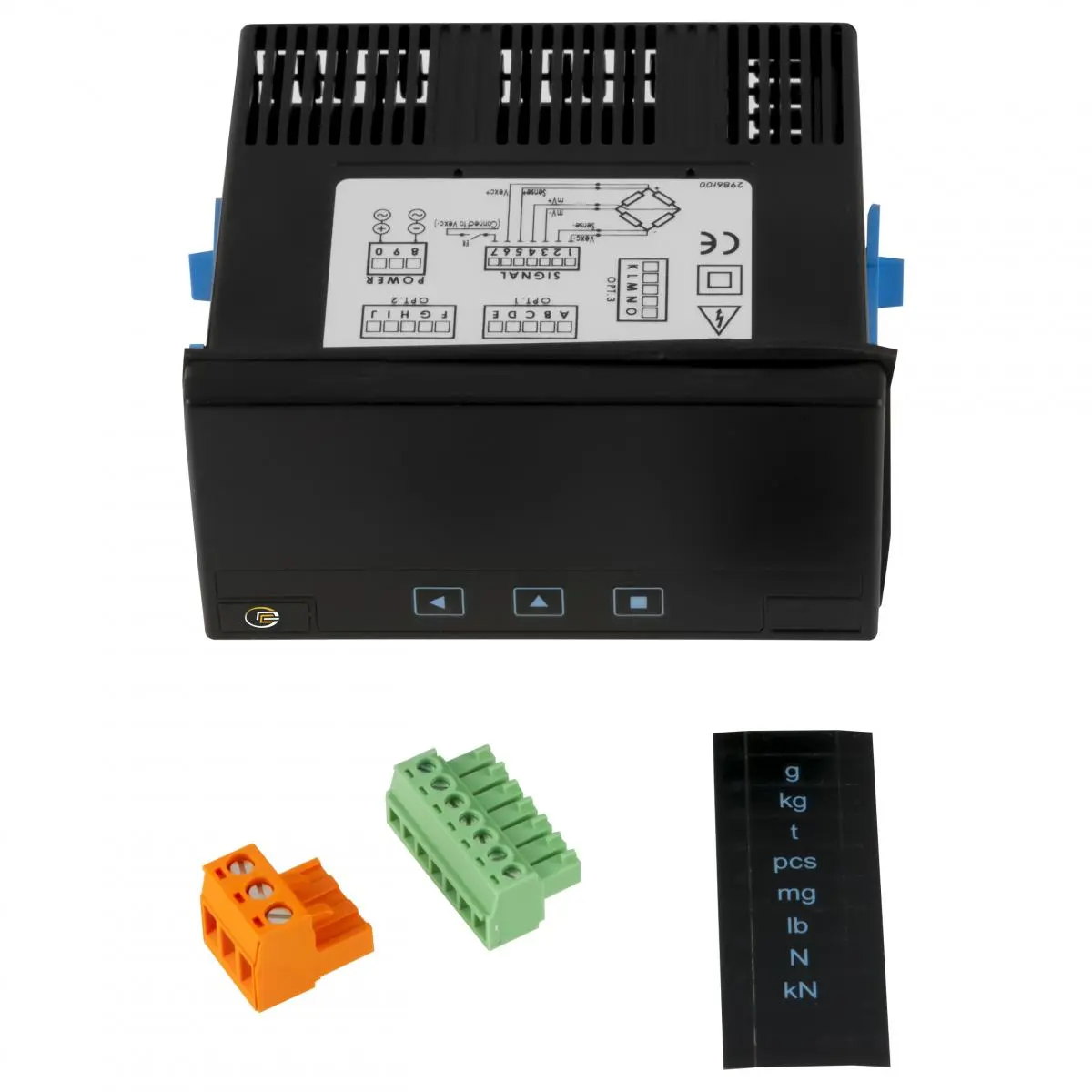

Lieferumfang

1 x Einbauanzeige PCE-DPD-IVx
1 x Stromversorgungsklemme
1 x Signalklemme
1 x Bedienungsanleitung
