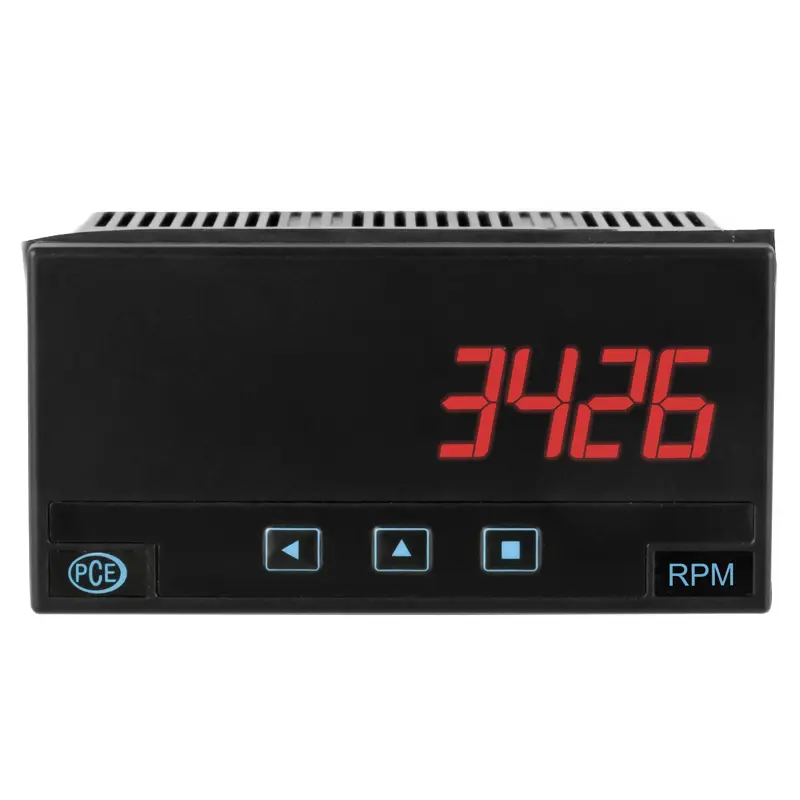

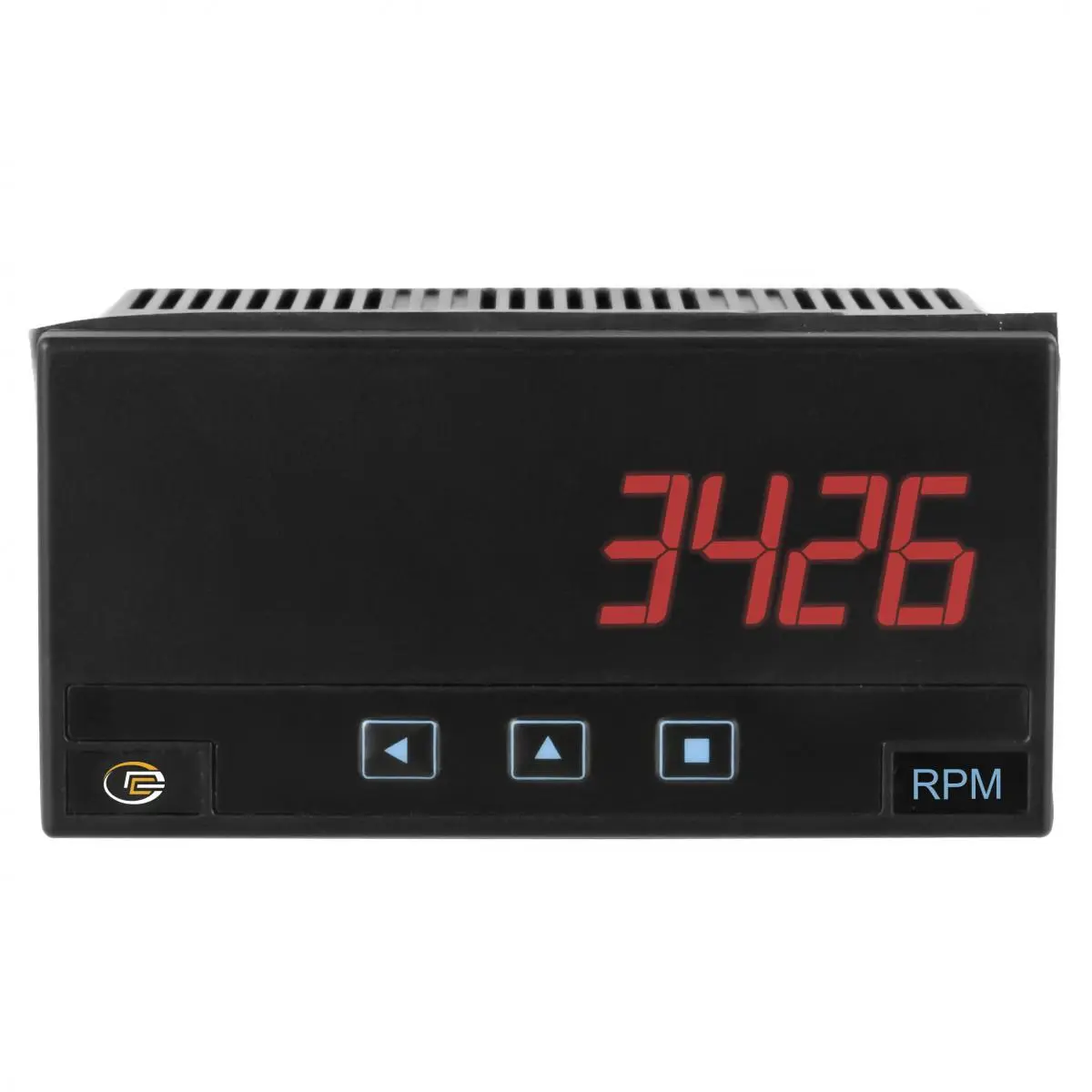

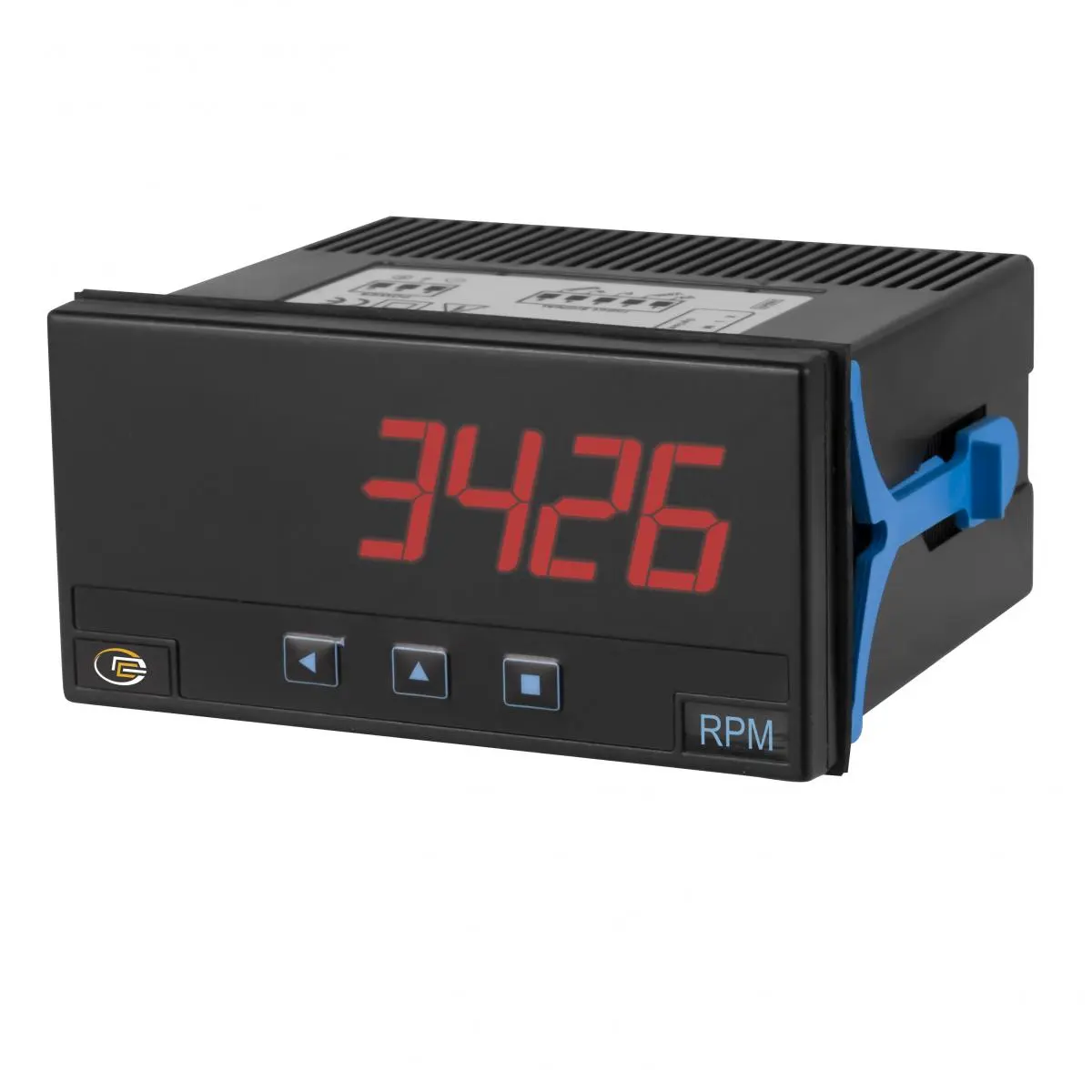

Die Einbauanzeige verfügt über zwei Impulseingänge (NPN / PNP) und einen Reseteingang. Auf der 6-stelligen LED Anzeige zeigt der Industrie - Zähler Messwerte zwischen -199.999 ... 999.999 an. Die Anzeige von der Einbauanzeige kann über die drei Fronttasten eingestellt und der Eingang individuell skaliert werden.

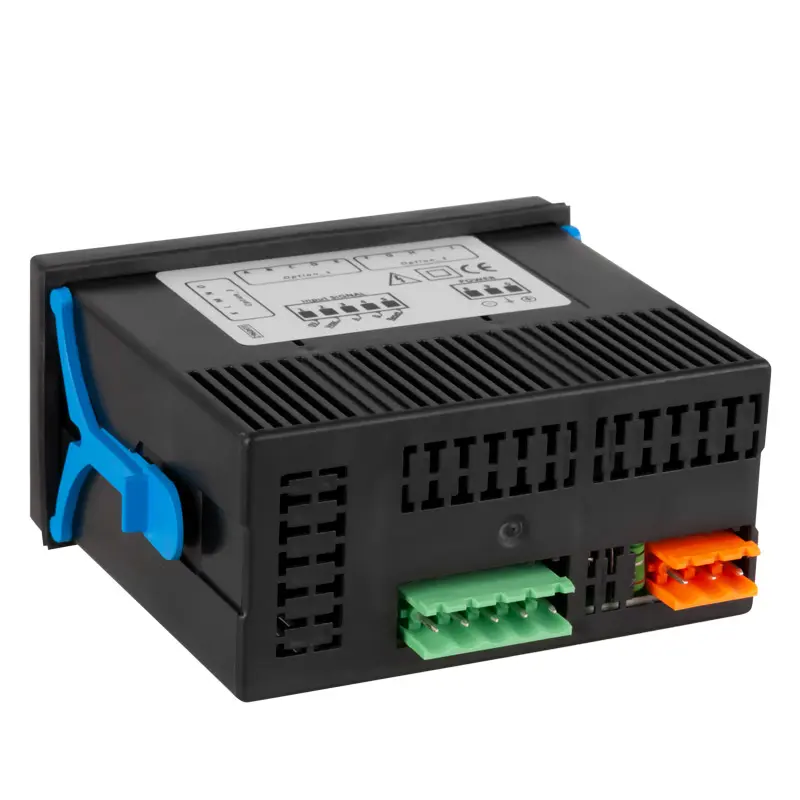

Die Einbauanzeige kann NPN-, PNP- & Namur-Sensoren sowie Drehgeber und Näherungssensoren auswerten und ist dank der Einstellungsmöglichkeiten für Stückzählungen, Drehzahlmessungen usw. geeignet. Der Industrie-Zähler besitzt die Abmessungen von 96 x 48 mm. Die Einbauanzeige verfügt über mehrere Zählarten (Addition, Subtraktion, Sperrung, Quadratur ...). Rückseitig können bis zu drei unterschiedliche Ausgangskarten optional in den Industrie-Zähler verbaut werden.
| Eingang | 2 Zählereingänge (NPN / PNP) |
| 1 Steuersignal (Reset) | |
| Messbereiche | Zähler |
| Fast: max. 250 kHz | |
| Normal: max. 9 kHz | |
| Flusssensoren | Fast: max. 500 kHz |
| Slow: 1 mHz ... 200 Hz | |
| Anzeige | Periodenzähler |
| Normal: max. 500 kHz | |
| Slow: 1 mHz ... 200 Hz | |
| -199.999 ... 999.999 | |
| Dezimalpunkt einstellbar | |
| 6-Stellige 7-Segment LED-Anzeige, 14 mm | |
| Aktualisierungszeit: 15 Hz | |
| Stromaufnahme | 70 mA |
| Ausgänge (Optional) | Relais (250 V / 8 A AC) |
| Analogausgang (0/4 ... 20 mA oder 0 ... 10 V) | |
| Transistor Alarmausgang (30 V DC / 35 mA) | |
| SSR Ausgang (15 V DC / 45 mA) | |
| RS485-Schnittstelle | |
| RS232-Schnittstelle | |
| Modbusschnittstelle | |
| Umgebungstemperatur | Im Betrieb: -25 °C ... 55 °C |
| Lagerung: -33 °C ... +70 °C | |
| Abmessungen | 96 mm x 48 mm x 91 mm |
| Schalttafelausschnitt | 92 mm x 45 mm (nach DIN) |
| Versorgungsspannung | 11 ... 60 V AC / DC (PCE-DPD-P2) |
| Schutzart | Front: IP 65 |
| Gewicht | < 150 g |
| Montage | Montageclips |

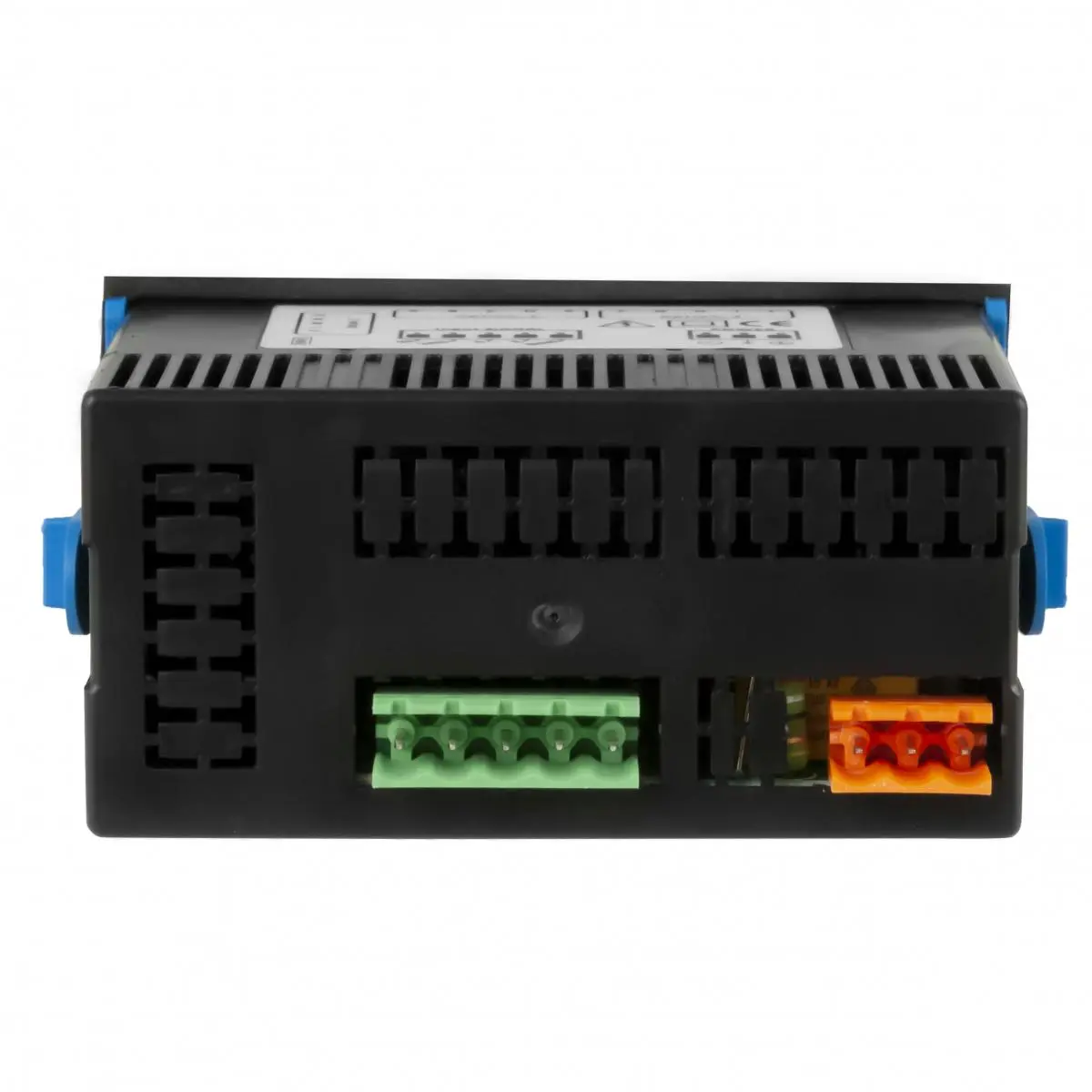

| Anschluss über Klemmleiste | |
| Normen | EN 61010-1 CAT III |
