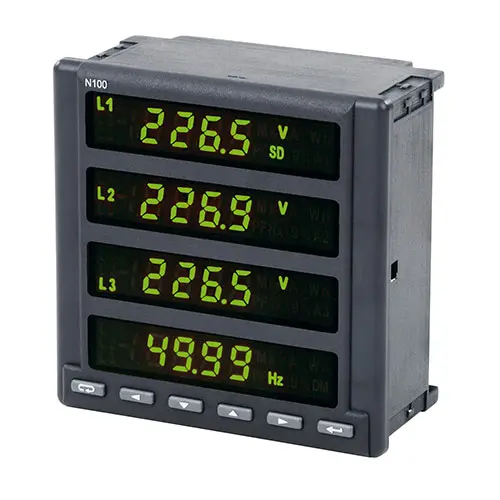

Leistungsanzeige PCE-N100

Best.Nr.: PCE-N100
EAN:
581,00 €
691,39 €
Preis zzgl. Versandkosten*
PCE-N100
Lieferzeit: 10 - 15 Werktage
3 Phasig (1/5 A)
LED
Panelmontage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

Einbau-Leistungsmessgerät zum Festeinbau / LED Anzeige / Ethernet / Datenlogger

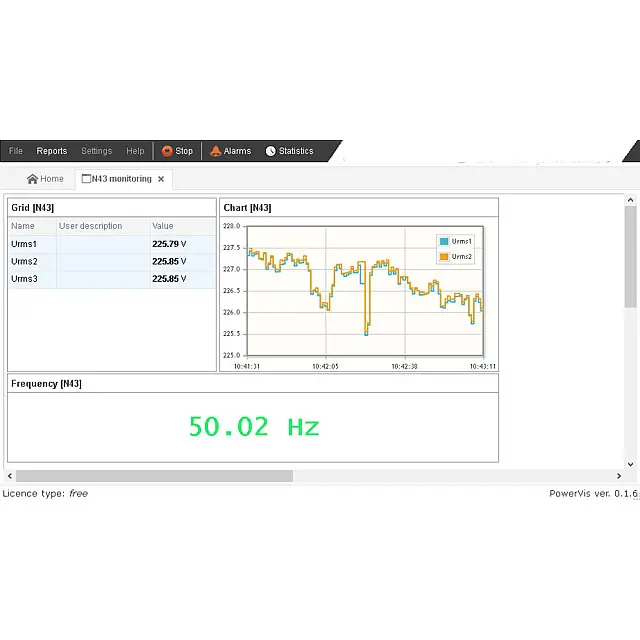

Die Leistungsanzeige PCE-N100 kann zur dauerhaften Messung aller Netzparameter verwendet werden. Die Leistungsanzeige PCE-N100 verfügt über 4 LED Anzeigen, die kontinuierlich Auskunft über die Messwerte geben. Darüber hinaus kann die Leistungsanzeige die gemessenen Netzparameter im internen Speicher ablegen. Damit eignet sich die Leistungsanzeige PCE-N100 zur dauerhaften und lückenlosen Netzdokumentation. Die Leistungsanzeige PCE-N100 misst Strom bis 5 A und Spannungen bis 400 V (P-N). Über einstellbare Wandlungsfaktoren und Stromwandler können bis zu 6 kA gemessen werden. Neben der Leistungsanalyse kann die Leistungsanzeige die harmonische Verzerrung des Netzes feststellen. Dieses Leistungsmessgerät zur Festinstallation ist bestens für morderne Überwachungsanwendungen geeignet. Über die Ethernetschnittstelle kann der Nutzer per Fernwartung auf die Leistungsanzeige PCE-N100 zugreifen.

Merkmale

- Abmessungen 144 x 144 mm
- Messung von U, I, f, P, Q, S, PF...
- Alarmfunktion
- Separate Spannugnsversorgung
- Datenlogger
- Ethernetschnittstelle
- RS485 Modbusschnittstelle

Spezifikation

Technische Spezifikation
Gemessene GrößeMessbereichGenauigkeit

Strom In

1 A

5 A

0,005 ... 1,2 kA AC
0,025 ... 6 kA AC		± 0,2 % v. Messbereich

Spannung L-N

57,7 V

230 V

400 V

11,5 ... 70 V AC

46 ... 276,0 V AC

138 ... 48 V AC

± 0,2 % v. Messwert

Spannung L-L

100 V

400 V

690 V

20  ... 120 V AC

80 ... 480 V AC

138 ... 830 V AC

± 0,5 % v. Messwert
Frequenz45,0 ... 65,0 Hz± 0,2 % v. Messwert
Wirkleistung-1,99 kW ... 1,99 GW± 0,5 % v. Messbereich
Blindleistung-1,99 kVar ... 1,99 GVar± 0,5 % v. Messbereich
Scheinleistung-1,99 kVA ... 1,99 GVA± 0,5 % v. Messbereich
Leistungsfaktor PF- 1 ... 1± 1 % v. Messbereich
Tan φ-1,2 ... 1,2± 1 % v. Messbereich
Cos φ-1 ... 1± 1 % v. Messbereich
φ- 180 ... 180 °± 0,5 % v. Messbereich
Wirklenergie-1,99 kWh ... 1,99 GWh± 0,5 v. Messbereich
Blindenergie-1,99 kVarh ... 1,99 GVarh± 0,5 v. Messbereich
Scheinenergie-1,99 kVAh ... 1,99 GVAh± 0,5 v. Messbereich
THD0 ... 100 %± 5 % v. Messbereich
Harmonische bis zur 51. Ordnung (U / I)0 ... 100 %± 5 % v. Messbereich

Allgemeine technische Spezifikation zur Einbau-Leistungsmessgerät
RS485 Schnittstelle

Modbus RTU 8N2 / 8E1 / 8O1 / 8N1

Baudrate 4800 / 9600 / 19200 / 38400 bit/s

DatenschnittstelleEthernet 10 / 100 MBits
Display4 x 4,5 Digit LED Anzeige (zweifarbig)
Spannungsversorgung 85 ... 253 V AC / 90 ... 300 V DC
Umgebungsbedingungen-20 ... 55 °C / 25 ... 95 % r.F
Lagerbedingungen-30 ... 70 ° C / nicht kondensierend
elektrische Sicherheit EN 61010-1
Abmessungen144 x 144 x 77 mm
Schalttafelausschnitt138 x 138 mm
Gewichtca. 800 g
SchutzgradIP 40

Lieferumfang

Lieferumfang
1 x Einbau-Leistungsmessgerät PCE-N100, Anschlussklemmen, Befestigungsmaterial, Bedienungsanleitung
