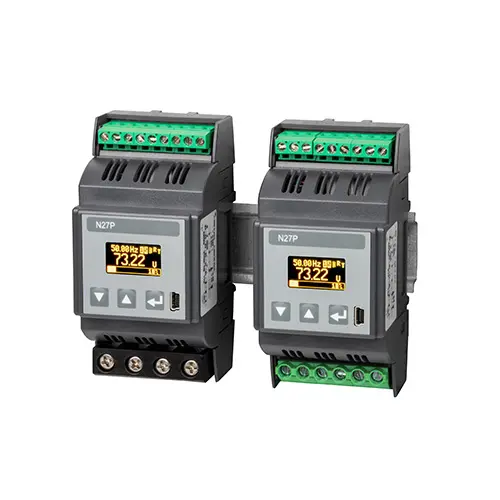

Leistungsanzeige PCE-N27P

Best.Nr.: PCE-N27P
EAN: 4250348718730
209,00 €
248,71 €
Preis zzgl. Versandkosten*
:
4250348718730
PCE-N27P
Lieferzeit: 10 - 15 Werktage
1 Phasig (1/5 A & 63 A)
OLED
Hutschienenmontage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung


Leistungsanzeige zur Einhaltung der ISO 50001 / misst bis zu 63 A direkt /
Messung und Anzeige von Strom, Spannung, Leistungen und Frequenz
Die Leistungsanzeige PCE-N27P misst Strom bis zu 63 A direkt. Dadurch ist es möglich die Leistungsanzeige direkt an die Hauptverteilung anzuschließen.  Die Leistungsanzeige PCE-N27P misst alle relevanten Netzparameter wie Strom, Spannung, Leistung und Frequenz. Die Leistungsanzeige PCE-N27P eignet sich hervorragend zu Messzwecken um die ISO 50001 Energiemanagement-Norm einzuhalten. Die Messwerte können per Modbus Schnittstelle weitergegeben werden. Weiterhin kann die Leistungsanzeige mit zwei Alarmrelais oder einem Alarmrelais und einem Analogausgang ausgestattet werden.

Merkmale

- misst bis zu 63 A direkt
- Messung über 1A / 5A Wandler möglich
- Messung von U, I, f, P
- Hutschienenmontage
- zur Einhaltung der ISO 50001
- Alarmrelais
- Messgröße umschaltbar
- Modbusschnittstelle
- einfache Bedienung
- OLED Anzeige
- einfache kofiguration via Software
- Analogausgang wählbar

Spezifikation

Technische Spezifikation
EingangAnzeigeMessbereichGenauigkeit
Un5 ... 120 V AC
20 ... 480 V		0,01 ... 1,2 x Un ± 0,5 % v. Messb.
In1 A / 5 A
32 A / 63 A AC		0,01 ... 1,2 x In ± 0,5 % v. Messb.
Spannungsfrequenz2 ... 500 Hz± 0,02 % v. Messb.
Stromfrequenz45 ... 500 Hz± 0,02 % v. Messb.
Wirkleistung-31,5 ... 31,5 kW± 1 % v. Messb.

Allgemeine technische Spezifikation zur Leistungsanzeige
AnzeigeOLED
Ziffernhöhe8,5 mm
Ziffernfarbegelb
Ausgang (wählbar)2 Alarmrelais 250 V / 500 mA AC
1 Alarmrelais, 1 x 4 ... 20 mA
SchnittstelleRS485 Modbus
Abmessungen53 x 110 x 60
Displayrahmen45 x 53 mm
Gewichtca. 250 g
Montage auf 35 mm Hutschiene
Umgebungsbedingungen-10 ... 55 °C / < 95 % r.F.
SchutzgradCAT III 300 V / CAT II 600 V

Lieferumfang

Lieferumfang
1 x Leistungsanzeige PCE-N27P,  1 x Bedienungsanleitung
