Leistungsanzeige PCE-N43

Name: Leistungsanzeige PCE-N43
Brand: PCE Instruments
SKU: 406543
Price: 324.9 EUR
Availability: InStock

Best.Nr.: PCE-N43

EAN:

324,90 €

Preis (Netto)

386,63 €

Preis (Brutto)

Preis zzgl. Versandkosten*

Best.Nr.

PCE-N43

Lieferzeit: 10 - 15 Werktage

Eingangsstrom

Eingangsspannung (Phase/Phase)

Versorgungsspannung

Art der Messung

3 Phasig (1/5 A & 63 A)

Display

LCD

Geräteart

Hutschienenmontage

»Frage zu diesem Artikel

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

Leistungsanzeige zur Einhaltung der ISO 50001 / misst bis zu 63 A direkt / Modbus Schnittstelle / Messung und Anzeige von Strom, Spannung, Leistungen, Leistungsfaktor, Phasenwinkel...

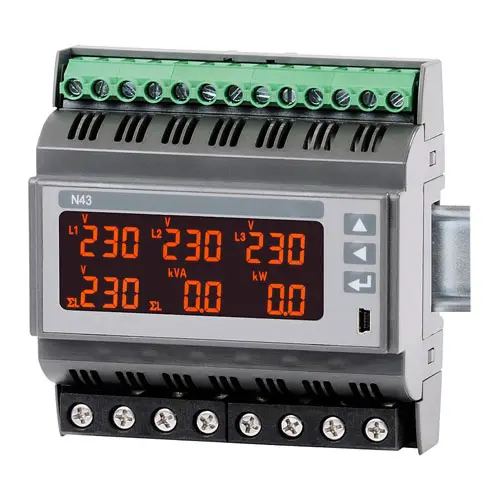

Die Leistungsanzeige PCE-N43 misst Strom bis zu 63 A direkt. Dadurch ist es möglich die Leistungsanzeige direkt an die Hauptverteilung anzuschließen. Natürlich ist es auch möglich über Stromwandler höhere Ströme zu Messen. Die Leistungsanzeige PCE-N43 misst alle relevanten Netzparameter wie Strom, Spannung, Leistung usw. Die Leistungsanzeige PCE-N43 eignet sich hervorragend zu Messzwecken um die ISO 50001 Energiemanagement-Norm einzuhalten. Neben der direkten anzeige der gemessenen Parameter werden diese via Modbus weitergegeben. So ist es möglich mit einem angeschlossenen Datenspeicher die Daten aufzuzeichnen.

Merkmale

- misst bis zu 63 A direkt
- Messung von U, I, f, P, Q, S, PF...
- Hutschienenmontage
- Alarmfunktion
- zur Einhaltung der ISO 50001

- Impulsausgang der Wirkenergie
- einfache Bedienung
- beleuchtetes LC-Display
- einfache Installation
- RS485 Modbusschnittstelle

Spezifikation

Technische Spezifikation
Gemessene Größe	Anzeigebereich	Messbereich	Genauigkeit
Strom In 1 A 5 A 63 A	0,00 ... 1200 A 0,00 ... 60000 A 0,10 ... 63 A	0,005 ... 1,2 A AC 0,025 ... 6 A AC 0,10 ... 76 A	± 0,5 % v. Messbereich
Spannung L-N 57,7 V 230 V 290 V	2,8 ... 70,0 kV 0,0 ... 1,012 MV 0,0 ... 1,200 MV	2,8 ... 70 V AC 10 ... 276 V AC 14 ... 348 V AC	± 0,5 % v. Messwert
Spannung L-L 100 V 400 V 500 V	5,00 ... 120 kV 0,0 ... 1,752 MV 0,0 ... 2,000 MV	5 ... 120 V AC 20 ... 480 V AC 25 ... 600 V AC	± 0,5 % v. Messwert
Frequenz	47,0 ... 63,0 Hz	47,0 ... 63,0 Hz	± 0,5 % v. Messwert
Wirkleistung	-9999 ... 999 MW	-1,52 kW ... 1,52 kW	± 1 % v. Messbereich
Blindleistung	-9999 ... 999 MVAR	-1,52 ... 1,52 MVAR	± 1 % v. Messbereich
Scheinleistung	0,00 VA ... 999 MVA	1,0 VA ... 1,52 VA	± 1 % v. Messbereich
Leistungsfaktor PF	-1 ... 1	- 1 ... 1	± 1 % v. Messbereich
Tan φ	-1,2 ... 1,2	-1,2 ... 1,2	± 1 % v. Messbereich
Allgemeine technische Spezifikation zur Leistungsanzeige
Relaisausgang		3 x Schließer max. 250 V AC / 0,5 A
Impulsausgang Wirkleistung		1 x O/C (NPN)
RS485 Schnittstelle		Modbus RTU 8N2 / 8E1 / 8 O1 / 8N1 Baudrate 4800 / 9600 / 19200 / 38400 bit/s
Display		LCD mit Hintergrundbeleuchtung
Versorgungsspannung		85 ... 253 V AC / DC 20 ... 40 V AC / DC
Umgebungsbedingungen		-20 ... 55 °C / 25 ... 95 % r.F
Lagerbedingungen		- 30 ... 70 ° C / nicht kondensierend
elektrische Sicherheit		EN 61010-1
Abmessungen		105 x 110 x 60 mm
Montage		DIN Schiene
Gewicht		ca. 300 g
Schutzgrad		IP 20
