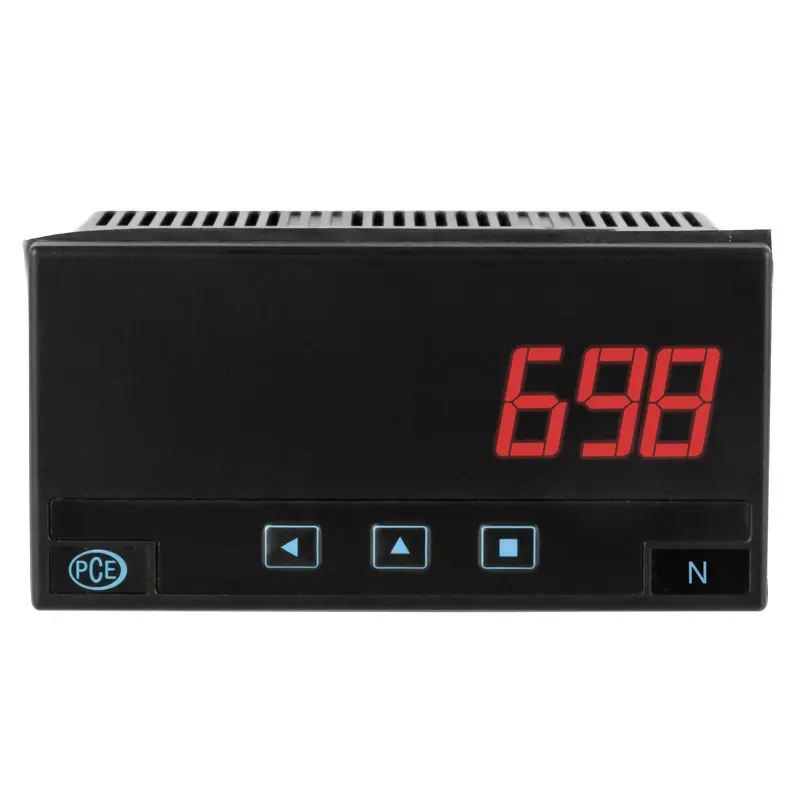

Prozessanzeige PCE-DPD-U

Best.Nr.: PCE-DPD-U
EAN: 4250348722478
179,90 €
214,08 €
Preis zzgl. Versandkosten*
:
4250348722478
PCE-DPD-U
Lieferzeit: 1 - 2 Werktage
0/4 ... 20 mA & 0 ... 10 V
LED - 4-stellig
48 x 96 mm
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

Prozessanzeige
Universalanzeige für verschiedene Signale / 4-stellig / optionale Ausgangskarten / modularer Aufbau / IP65 Front

Die Prozessanzeige ist konfigurierbar als AC- und DC-Voltmeter (bis zu 600 Vac / DC), AC- und DC-Amperemeter (bis zu 5 AAC / DC). Weiterhin zeigt die Prozessanzeige Messwerte von Prozesssignalen (mA, VDC), Thermoelemente, resistive Temperatursensoren (Pt, Ni, PTC und NTC), Widerstände, Potentiometer und Frequenz an. Die Prozessanzeige ist über die Fronttasten konfigurierbar. Eingebaut wird die Prozessanzeige in einen Schalttafelausschnitt mit der Standardgröße 96 x 48 mm (1/8 DIN). Der Messwert ist mit 4 Stellen (9999 / -1999) skalierbar.



Ebenso stehen eine Schnellzugriffsfunktion auf Alarmsollwerte, externe Steuerung zur Aktivierung vordefinierter Funktionen, Eco-Modus für geringen Verbrauch, wählbare doppelte Skalierung, 5 konfigurierbare Helligkeitsstufen an der Prozessanzeige zur Verfügung. Ein einzelnes Universalnetzteil 18 ...  265 V AC / DC macht die Prozessanzeige zu einem einfach einzusetzenden Prozessmessgerät. Optionale Module für Ausgang und Steuerung (Relais, Analogausgang, Modbus RTU) stehen dem Nutzer der Prozessanzeige bereit.


Merkmale

- Frontseitig IP 65
- verschiedene Einheiten möglich
- Digitalanzeige für den Industrieprozess
- optionale Ausgänge
- 4-stellige Digitalanzeige
- viele Sensoren anschließbar

Spezifikation


Eingang

2-, 3- Leiter PT100, PT500, PT1000, Ni100, Ni200, Ni1000

 Thermoelemente Typ K, J, E, N, L, R, S, B, T, C
 Potentiometer: 500 ... 20 kOhm
 Widerstand: 5k ... 50kOhm
 Prozesssignale: 4 ... 20 mA, 0 ... 10 V
 Frequenz: 0 ... 100 Hz
 DC-Spannung: 60 mV, 200 mV 2 V, 20 V, 200 V, 600V
 DC-Strom: 20 mA, 5 A
 AC-Spannung: 2 V, 20 V, 200 V, 600 V
 AC-Strom: 20 mA, 5 A
Messrate3 / Sekunde
Auflösung16 Bit
Genauigkeit0,1 %
InnenwiderstandSpannungsmessung: 1 MΩ
 Strommessung: 12 Ω
Skalierung21 Punkte
Anzeige4-Stellige 7-Segment LED-Anzeige, dreifarbig
Anzeigebereich-1999 ... 9999
AusgängeRelais, Anaog, Seriel mit optionalen Ausgangskarten
UmgebungstemperaturIm Betrieb: 0 °C ... 55 °C
 Lagerung: -20 °C ... +70 °C
Abmessungen Digitalanzeige    96 mm x 48 mm x 91 mm
Schalttafelausschnitt92 mm x 45 mm (nach DIN)
Versorgungsspannung18 ... 265 V AC/DC
SchutzartFront: IP 65
Gewicht< 200 g
MontageMontageclips mit Klemmschrauben,
 Elektrischer Anschluss über Klemmleiste
Gehäuse DigitalanzeigeRobustes Kunststoffgehäuse


Lieferumfang

1 x Prozessanzeige PCE-DPD-U
2 x Klemmen
1 x Bedienungsanleitung
