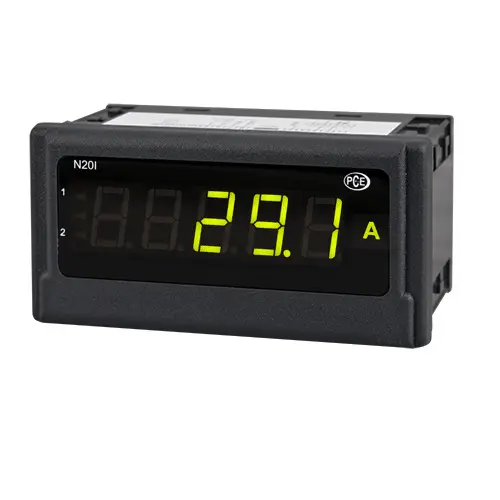

Universalanzeige PCE-N20I

Best.Nr.: PCE-N20I
EAN:
124,90 €
148,63 €
Preis zzgl. Versandkosten*
PCE-N20I
Lieferzeit: 1 - 2 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

 Universalanzeige für Normsignale 4-20 mA, 0 ... 20 mA, ± 20 mA/  Frontseitig IP 65 /
mit Sensorversorgung / 2 Alarmausgänge / Konfiguration über Software

Die Universalanzeige PCE-N20I wertet das weit verbreitete Normsignal 4-20 mA aus. Da viele Sensoren und Messumformer einen entsprechenden analogen Ausgang haben, ist diese Universalanzeige in vielen Bereichen einsetzbar. Das 4-20 mA Signal hat zwei gravierende Vorteile: Zum einen kann das Kabel welches zur Übertragung genutzt wird, fast beliebig lang sein. Zum anderen kann die Universalanzeige  aufgrund der unteren Grenze von 4 mA, einen Drahtbruch erkennen und anzeigen. Auf dem 5-Stelligen LED-Display dieser Digital-Anzeige wird der aktuelle Messwert angezeigt. Die Anzeige des Messwertes kann in Abhängigkeit von dem Messwert in drei Farben erfolgen. Somit ist eine Einschätzung des aktuellen Messwerts auf den ersten Blick möglich. Zwei Open-Collector-Ausgänge erlauben eine Alarmierung bei der Überschreitung von Grenzwerten.



Außerdem ermöglicht eine integrierte Spannungsversorgung von 24 V den direkten Anschluss von 2-Leiter Messumformern. Die Universalanzeige ist in zwei Ausführungen lieferbar, die sich in der Spannungsversorgung unterscheiden (230 V oder 24 V). Die Konfiguration erfolgt über die frei verfügbare Software LPCon. Mit Hilfe des optional erwerbbaren Programmieradapters PCE-PD14 können Einstellungen vorgenommen werden, oder auch aus der Universalanzeige ausgelesen werden. Mit der Software einmal erstellte Konfigurationen können so abgespeichert und immer wieder aufgerufen werden.


Merkmale

- Frontseitig IP 65
- für -20 mA, 0 ... 20 mA, ± 20 mA
- Anzeige in drei Farben
- Anschluss über Schraubklemmen
- 24 V Sensorversorgung
- 5-stellige LED-Anzeige

Spezifikation

Eingang (wählbar)0 ... 20 mA
4 ... 20 mA
-20 ... 20 mA
Eingangswiderstand 10 Ω ± 1 %
Grundgenauigkeit ± (0,2 % FS + 1 dgt.)
Skalierung2-Punkt
Zeit zur Durchschnittbildung    0,5 ... 20 s
Ausgänge 2x Open Collector, 30 V, 20 mA
Sensorversorgung 24 V, 30 mA
Anzeige5-stellige 7-Segment LED-Anzeige, Höhe: 14 mm
dreifarbig
Anzeigebereich-19999 ... 99999
Umgebungstemperatur Betrieb: -10 °C ... 55 °C
Lagerung: -25 °C ... +85 °C
max. Luftfeuchte< 95 % nicht kondensierend
Abmessungen96 mm x 48 mm x 64 mm
Schalttafelausschnitt92 mm x 45 mm (nach DIN)
Versorgungsspannung
(wählbar)
85 ... 253 V AC/DC
20 ... 40 V AC/DC
Leistungsaufnahme< 6 VA
Schutzart Front: IP 65
Gewicht< 250 g
Montage

Montageclips mit Klemmschrauben,

Anschluss über Klemmleiste

Gehäuse Robustes Kunststoffgehäuse

Lieferumfang

1 x Universalanzeige PCE-N20I
1 x Befestigungsmaterial
1 x Dichtung
1 x Bedienungsanleitung
