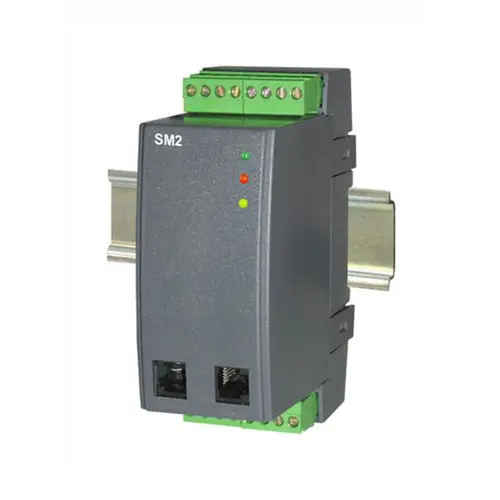

Hutschienen-Messgerät PCE-SM2

Best.Nr.: PCE-SM2

EAN:

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

I/O - Hutschienen-Messgerät / vers. Eingangssignale wählbar / 2 Kanäle /
RS485 Schnittstelle / Modbus RTU / ASCII

Das Hutschienen-Messgerät PCE-SM2 eignet sich um analoge Signale Busfähig zu machen. Verschiedene analoge Signale wie 0 ... 20 mA, 0 ... 10 V, PT100 usw. werden von dem Hutschienen-Messgerät auf RS485 Modbus umgewandelt. Das Übertragungsverfahren via Modbus ist RTU oder ASCII. Das Hutschienen-Messgerät wird auf einer Hutschiene montiert. Über die frontseitige RS232 Schnittstelle und die Konfigurationssoftware wird das Hutschienen-Messgerät parametriert.

Merkmale

- 4 analoge Eingänge
- RS485 Modbus
- RTU oder ASCII Übertragung
- galv. getrennte Ein- und Ausgänge

- Konfiguration via RS232
- Hutschienenmontage
- ver. Versorgungsspannungen
- einfach zu bedienen

Spezifikation

Technische Spezifikation PCE-SM2
Eingang (wählbar)	4 x 0 ... 10 V 4 x 0/4 ... 20 mA 2 x 0 ... 10 V / 1 x 0/4 ... 20 mA 4 x PT100 (-200 ... 850 °C)
Schnittstelle	RS485
Protokolle	Modbus RTU / ACSII
Allgemeine technische Daten
Abmessungen	45 x 120 x 100 mmm
Montage	Hutschienenmontage 35 mm
Schutzklasse	IP 40
Versorgungsspannung (wählbar)	85 ... 253 V AC / DC 20 ... 50 V AC / DC
Leistungsaufnahme	4 VA
Umgebungsbedingungen	-20 ... 55 °C / < 95 % r.F.
maximaler Kabelquerschnitt	1,5 mm²

Lieferumfang

Lieferumfang Hutschienen-Messgerät PCE-SM2

1 x Hutschienen-Messgerät PCE-SM2, 1 x Bedienungsanleitung

Dokumente / Downloads

Datenblatt
