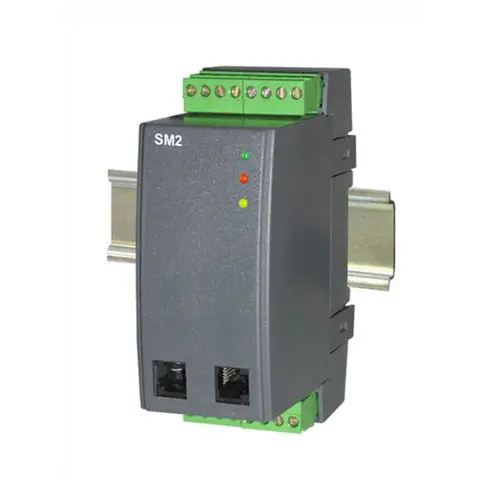

I/O - Modul PCE-SM2

Best.Nr.: PCE-SM2

EAN:

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

I/O - Eingangsmodul / vers. Eingangssignale wählbar / 2 Kanäle /
RS485 Schnittstelle / Modbus RTU / ASCII

Das Analog-Eingangsmodul PCE-SM2 eignet sich um analoge Signale Busfähig zu machen. Verschiedene analoge Signale wie 0 ... 20 mA, 0 ... 10 V, PT100 usw. werden von dem Analog-Eingangsmodul auf RS485 Modbus umgewandelt. Das Übertragungsverfahren via Modbus ist RTU oder ASCII. Das Eingangsmodul wird auf einer Hutschiene montiert. Über die frontseitige RS232 Schnittstelle und die Konfigurationssoftware wird das Eingansmodul parametriert.

Merkmale

- 4 analoge Eingänge
- RS485 Modbus
- RTU oder ASCII Übertragung
- galv. getrennte Ein- und Ausgänge

- Konfiguration via RS232
- Hutschienenmontage
- ver. Versorgungsspannungen
- einfach zu bedienen

Spezifikation

Technische Spezifikation PCE-SM2
Eingang (wählbar)	4 x 0 ... 10 V 4 x 0/4 ... 20 mA 2 x 0 ... 10 V / 1 x 0/4 ... 20 mA 4 x PT100 (-200 ... 850 °C)
Schnittstelle	RS485
Protokolle	Modbus RTU / ACSII
Allgemeine technische Daten
Abmessungen	45 x 120 x 100 mmm
Montage	Hutschienenmontage 35 mm
Schutzklasse	IP 40
Versorgungsspannung (wählbar)	85 ... 253 V AC / DC 20 ... 50 V AC / DC
Leistungsaufnahme	4 VA
Umgebungsbedingungen	-20 ... 55 °C / < 95 % r.F.
maximaler Kabelquerschnitt	1,5 mm²

Lieferumfang

Lieferumfang Analog-Eingangsmodul PCE-SM2

1 x PCE-SM2, 1 x Bedienungsanleitung
