I/O - Modul PCE-SM3

Best.Nr.: PCE-SM3

EAN:

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

Digital-Impuls-Eingangsmodul / für Durchflusssensoren, Drehgeber usw. / 2 Kanäle /
RS485 Schnittstelle / Modbus RTU / ASCII

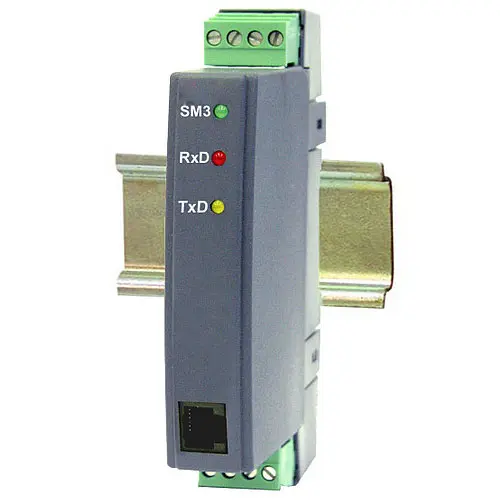

Das Digital-Impuls-Eingangsmodul PCE-SM3 eignet sich um binäre Signale oder Impulssignale busfähig zu machen. Es ist damit möglich zum Beispiel Signale von Durchflusssensoren, Drehgebern usw. auf RS485 Modbus umzuwandeln. Das Übertragungsverfahren via Modbus ist RTU oder ASCII. Das Eingangsmodul wird auf einer Hutschiene montiert. Über die frontseitige RS232 Schnittstelle und die Konfigurationssoftware wird das Eingansmodul parametriert.

Merkmale

- 2 digitale Eingänge
- RS485 Modbus
- RTU oder ASCII Übertragung
- galv. getrennte Ein- und Ausgänge

- Konfiguration via RS232
- Hutschienenmontage
- ver. Versorgungsspannungen
- einfach zu bedienen

Spezifikation

Technische Spezifikation PCE-SM3
Eingang (wählbar)	2 x Digital- bzw. Impulseingang
Binärerkennung	0: 0 ... 2,4 V 1: 3,4 ... 24 V
Zähler	0 ... 4 294 967 295 Impulse
min. Impulslänge	0,5 ms
max. Frequenz	1 kHz
Schnittstelle	RS485
Protokolle	Modbus RTU / ACSII
Allgemeine technische Daten
Abmessungen	22,5 x 120 x 100 mmm
Montage	Hutschienenmontage 35 mm
Schutzklasse	IP 40
Versorgungsspannung (wählbar)	85 ... 253 V AC / DC 20 ... 50 V AC / DC
Leistungsaufnahme	4 VA
Umgebungsbedingungen	-20 ... 55 °C / < 95 % r.F.
maximaler Kabelquerschnitt	1,5 mm²

Lieferumfang

Lieferumfang Digital-Eingangsmodul PCE-SM3

1 x PCE-SM3, 1 x Bedienungsanleitung
