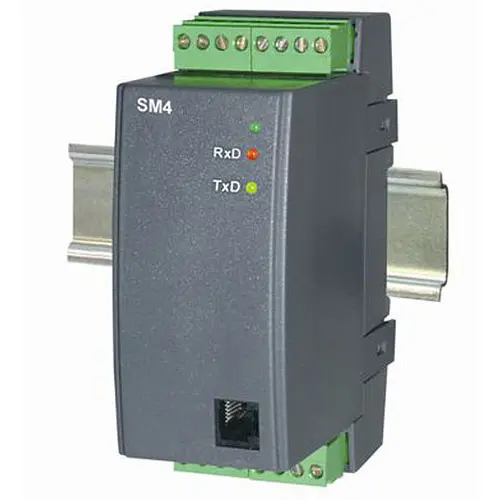

I/O - Modul PCE-SM4

Best.Nr.: PCE-SM4

EAN:

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

Digital-Ausgangsmodul/ Schalten von Prozessen via Modbus / bis zu 8 Kanäle /
RS485 Schnittstelle / Modbus RTU / ASCII

Das Digital-Ausgangsmodul PCE-SM4 über den Modbus Maschinen zu schalten. So ist es möglich via einem Verbundenen HMI verschiedene Prozesse über das Digital-Ausgangsmodul auszulösen. Das Übertragungsverfahren via Modbus ist RTU oder ASCII. Das Ausgangsmodul wird auf einer Hutschiene montiert. Über die frontseitige RS232 Schnittstelle und die Konfigurationssoftware wird das Ausgangsmodul parametriert.

Merkmale

- bis zu 8 digitale Ausgänge
- RS485 Modbus
- RTU oder ASCII Übertragung
- galv. getrennte Ein- und Ausgänge

- Konfiguration via RS232
- Hutschienenmontage
- ver. Versorgungsspannungen
- einfach zu bedienen

Spezifikation

Technische Spezifikation Digital-Eingangsmodul PCE-SM5
Ausgang (wählbar)	4 x Relais (5 A / 230 VAC / 150 V DC) 8 x OC (max. 0,1 A)
Schnittstelle	RS485
Protokolle	Modbus RTU / ASCII
Allgemeine technische Daten
Abmessungen	45 x 120 x 100 mmm
Montage	Hutschienenmontage 35 mm
Schutzklasse	IP 40
Versorgungsspannung (wählbar)	85 ... 253 V AC / DC 20 ... 50 V AC / DC
Leistungsaufnahme	4 VA
Umgebungsbedingungen	-20 ... 55 °C / < 95 % r.F.
maximaler Kabelquerschnitt	1,5 mm²

Lieferumfang

Lieferumfang Digital-Eingangsmodul PCE-SM4

1 x PCE-SM4, 1 x Bedienungsanleitung
