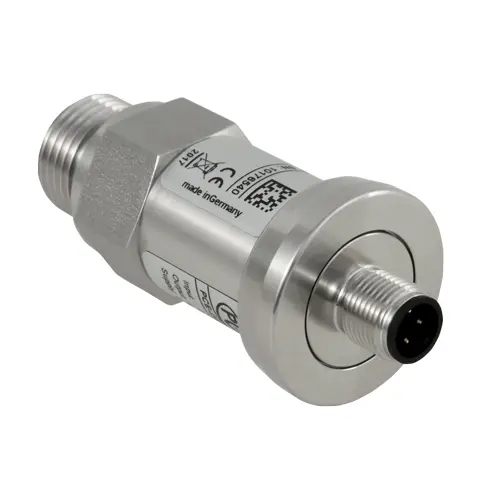

Druckmessumformer PCE-DMU 20
Druckmessumformer bis 600 Bar / verschiedene Anschlüsse / 0/4 ... 20 mA oder 0 ... 10 V Ausgang / Keramikmembran
Der Druckmessumformer PCE-DMU 20 ist für Gase, Wasser, Kraftstoffe und Öle und auch Sauerstoff einsetzbar. Der Druckmessumformer kann für Relativ- und Absolutdruckmessungen verwendet werden. Die Keramikmembran ermöglicht einen robusten Einsatz im Anlagen und Maschinenbau, dier HLK Technik und auch der Nutzfahrzeugtechnik im Hydraulikbereich. Der modulare Aufbau des Druckmessumformers erlaubt eine Kombination aus Prozessanschlüssen, Druckbereichen und elektrischen Anschlussvarianten und wird damit nahezu allen Anforderungen von Industrieautomationen gerecht. Der Druckmessumformer besitzt eine Genauigkeit von 0,5 % vom Messbereich.
| Technische Spezifikation Drucksensor PCE-DMU 10 | ||||||||||||||||||||
| Nenndruck relativ in Bar | -1 ... 0 | 1 | 1,6 | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 | 60 | 100 | 160 | 250 | 400 | 600 | ||||
| Nenndruck absolut in Bar | - | 1 | 1,6 | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 | 60 | 100 | 160 | 250 | 400 | 600 | ||||
| Überdruck in Bar | 3 | 3 | 5 | 6 | 12 | 12 | 20 | 50 | 50 | 120 | 120 | 200 | 400 | 400 | 650 | 800 | ||||
| Berstdruck in Bar | 4 | 4 | 7 | 7,5 | 15 | 18 | 30 | 70 | 75 | 180 | 150 | 300 | 500 | 750 | 1000 | 1100 | ||||
| Vakuumfestigkeit | uneingeschränkt | |||||||||||||||||||

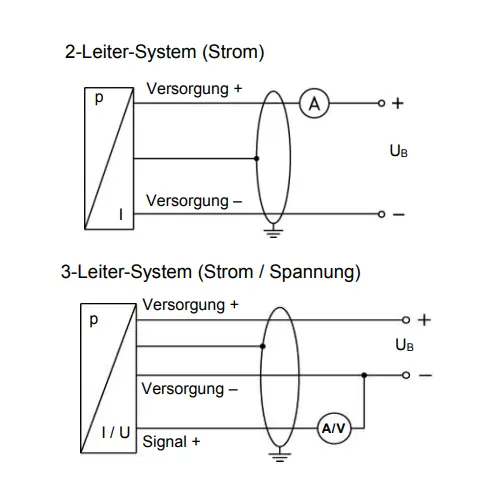

| Ausgangssignal & Spannungsversorgung | 2-Leiter 4 ... 20 mA: 8 ... 32 V DC 3-Leiter 0 ... 10 V: 14 ... 30 V DC | |||||||||||||||||||
| Bürde | 2-Leiter: [(UB – UB min) / 0,02 A] Ω 3 Leiter Spannung: 10 kΩ | |||||||||||||||||||
| Allgemeine technische Daten | ||||||||||||||||||||
| Genauigkeit | ± 0,5 % FSO | |||||||||||||||||||
| Langzeitstabilität | < ±0,3 % FSO | |||||||||||||||||||
| Messrate | 1 kHz | |||||||||||||||||||
| Einstellzeit | 2-Leiter: <10 ms 3-Leiter: < 3 ms | |||||||||||||||||||
| Medien | Kraftstoffe, Öle, Gase, Sauerstoff | |||||||||||||||||||
| Temperaturbereiche | Messstoff: -40 ... 125 °C Umgebung: -40 ... 85 °C Lager: -40 ... 100 °C | |||||||||||||||||||
| Druckanschluss / Gehäuse | Edestahl 1.4301 | |||||||||||||||||||
| Dichtung | FKM EPDM (bis 160 Bar) | |||||||||||||||||||
| Trennmembrane | Keramik AL2O3 | |||||||||||||||||||
| Medienberührende Teile | Druckanschluss, Dichtungen, Trennmembrane | |||||||||||||||||||
| Sauerstoffausführung | bis 25 Bar / 150 °C O-Ringe aus FKM | |||||||||||||||||||
