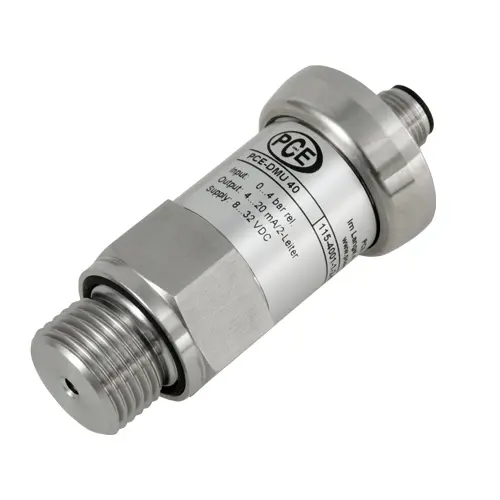

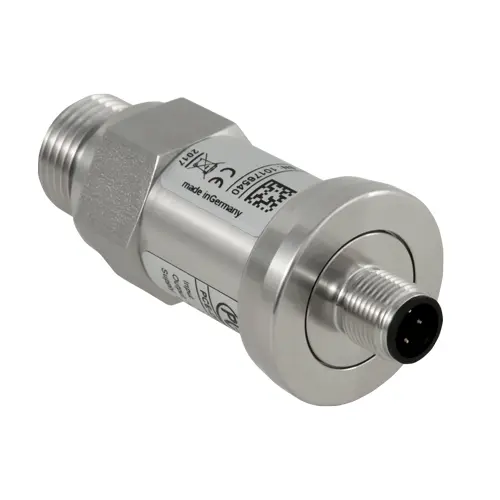

Druckmessumformer PCE-DMU 40
Druckmessumformer bis 600 Bar / verschiedene Anschlüsse / 0/4 ... 20 mA oder 0 ... 10 V Ausgang / Edelstahlmembran
Der Druckmessumformer PCE-DMU 40 kann für Relativ- und Absolutdruckmessungen verwendet werden. Der Druckmessumformer ist für Gase, Wasser sowie Kraftstoffe und Öle einsetzbar. Seine metallische Membran aus Edelstahl 1.4435 bietet eine gute Korrosionsbeständigkeit in vielen Industrieprozessen. Der modulare Aufbau des Druckmessumformers erlaubt eine Kombination aus Prozessanschlüssen, Druckbereichen und elektrischen Anschlussvarianten und wird damit nahezu allen Anforderungen von Industrieapplikationen gerecht. Der Druckmessumformer besitzt eine Genauigkeit von 0,25 % vom Messbereich. Als Trennmembrane wird Edelstahl eingesetzt.
| Technische Spezifikation Drucksensor PCE-DMU 40 | |||||||||||||
| Nenndruck relativ in Bar | -1 ... 0 | 0,10 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6 | ||
| Nenndruck absolut in Bar | - | - | - | - | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6 | ||
| Überdruck in Bar | 5 | 0,5 | 1 | 1 | 2 | 5 | 5 | 10 | 10 | 20 | 40 | ||
| Berstdruck in Bar | 7,5 | 1,5 | 1,5 | 1,5 | 3 | 7,5 | 7,5 | 15 | 15 | 25 | 50 | ||
| Nenndruck relativ / absolut in Bar | 10 | 16 | 25 | 40 | 60 | 100 | 160 | 250 | 400 | 600 | |||
| Überdruck in Bar | 40 | 80 | 80 | 105 | 210 | 600 | 600 | 1000 | 1000 | 1000 | |||
| Berstdruck in Bar | 50 | 120 | 120 | 210 | 420 | 1000 | 1000 | 1250 | 1250 | 1800 |
|||
| Unterdruck | -1 ... 0 Bar; Überlast: 4 Bar; Berstdruck: 7 Bar | ||||||||||||
| Vakuumfestigkeit | P > 1 Bar:
uneingeschränkt | ||||||||||||
| Ausgangssignal & Spannungsversorgung | 2-Leiter 4 ... 20 mA: 8 ... 32 V DC 3-Leiter 0 ... 20 mA: 14 ... 30 V DC 3-Leiter 0 ... 10 V: 14 ... 30 V DC | ||||||||||||
| Bürde | 2-Leiter: [(UB – UB min) / 0,02 A] Ω 3-Leiter Strom: 500 Ω 3 Leiter Spannung: 10 kΩ | ||||||||||||
| Allgemeine technische Daten | |||||||||||||
| Genauigkeit | ± 0,25 % FSO | ||||||||||||
| Langzeitstabilität | < ±0,1 % FSO | ||||||||||||
| Einstellzeit | 2-Leiter: <10 ms 3-Leiter: < 3 ms | ||||||||||||
| Medien | Kraftstoffe, Öle Sauerstoff Wasser | ||||||||||||
| Temperaturbereiche | Messstoff: -40 ... 125 °C Umgebung: -40 ... 85 °C Lager: -40 ... 100 °C | ||||||||||||
| Druckanschluss / Gehäuse | Edestahl 1.4404 | ||||||||||||
| Dichtung | FKM | ||||||||||||
| Trennmembrane | Edelstahl 1.4435 | ||||||||||||
| Medienberührende Teile | Druckanschluss, Dichtungen, Trennmembrane | ||||||||||||
