Beschreibung

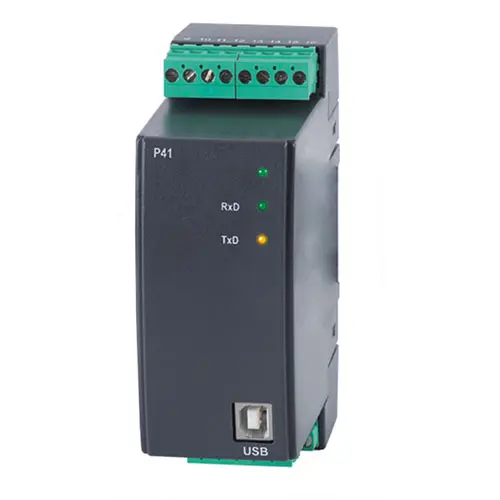

Leistungsmesswandler PCE-P41
Leistungsmesswandler zur Überwachung von 1-Phasen Netzparametern / programmierbar / Analogausgang / Modbusschnittstelle / Hutschienenmontage /

Der Leistungsmesswandler PCE-P41 wird verwendet um 1-Phasen Netzparameter zu messen. Dabei wandelt der Leistungsmesswandler einen entsprechenden Parameter in ein Normsignal um. Zusätzlich wird der Parameter auf den Modbus vom Leistungsmesswandler gegeben. Der Leistungsmesswandler besitzt einen programmierbaren Analogausgang. Über die USB Schnittstelle wird der Leistungsmesswandler eingestellt . Alle vom Leistungsmesswandler gemessenen Parameter werden via Modbus übertragen, ein Parameter, welcher vom Nutzer ausgewählt werden kann, wird analog vom Leistungsmesswandler analog ausgegeben. Der Leistungsmesswandler besitzt einen Speicher für bis zu 9000 aufgetretene Messwerte einer ausgewählten Messgrößte. Der Leistungsmesswandler kann die Messgrößen sowohl direkt als auch indirekt über Wandler messen, da die Strom- und Spannungsverhältnisse ebenfalls einstellbar sind.

Merkmale

- einfache Montage auf der Hutschiene
- Einphasenmessung
- Strom- oder Spannungsausgang
- direkte und indirekte Messung

- einstellbar über USB
- RS485 Modbusschnittstelle
- Messwertspeicher
- frei programmierbar

Spezifikation

Technische Daten vom Leistungsmesswandler PCE-P41

Messgröße	Messbereich	Genauigkeit vom Messbereich
Wechselstrom	1 A AC 5 A AC	± 0,2 %
Wechselspannung (Phase zu N)	1 ... 480 V AC	± 0,2 %
Frequenz	45 ... 100 Hz	±0,1 %
Wirkleistung	-2,88 ... 2,88 kW	± 0,5 %
Blindleistung	-2,88 ... 2,88 kvar	± 0,5 %
Scheinleistung	1,4 VA ... 2,88 kVA	± 0,5 %
Wirkleistungsfaktor	-1 ... 1	± 1 %
Phasenwinkel	0 ... 359,9 °	± 1 %
Wirkenergie	-99999 ... 99999 GWh	± 0,5 %
Blindenergie	-99999 ... 99999 Gvarh	± 0,5 %

Ausgang (wählbar)

-20 ... 20 mA

Schnittstelle

RS485 Modbus RTU 8N1, 8N2, 8E1, 8O1

Programmierschnittstelle

USB Modbus RTU 8N1

Abmessungen

45 x 100 x 120 mm

Gewicht

200 g

Schutzgrad

IP40

Spannungsversorgung

85 ... 253 V AC / DC
20 ... 50 V AC / DC

Betriebsbedingungen

-10 ... 55 °C
0 ... 95 % r.F.

Lagerbedingungen

-30 ... 70 °C
0 ... 95 % r.F.

Messkategorie

CAT III / 300 V

Lieferumfang

Lieferumfang Leistungsmesswandler PCE-P41

1x Leistungsmesswandler PCE-P41, 1 x Bedienungsanleitung
