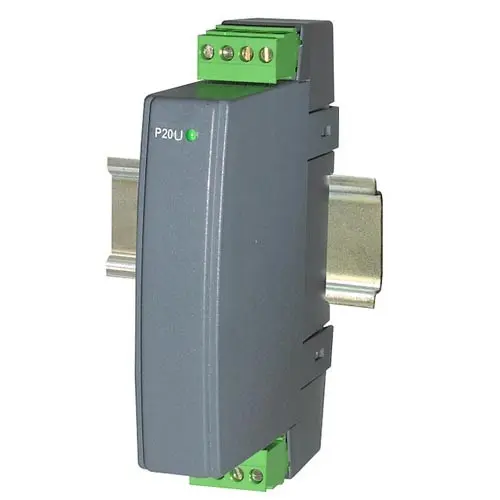

Spannung- Messumformer PCE-P20Z für Wechselspannung
Der Spannungs- Messumformer PCE-P20Z misst Spannungen bis 600 V AC und wandelt diese in ein Normsignal um. Der Spannungs- Messumformer PCE-P20Z dabei kann je nach Ausführung Spannungen bis 250 V AC, 400 V AC oder 600 V AC messen und gibt ein 4 ... 20 mA Normsignal aus. Die Versorgungsspannung der Messumformer beträgt je nach Modell entweder 85 ... 253 V AC/DC oder 20 ... 40 V AC/DC. Die Montage ist denkbar einfach: Der Spannungs- Messumformer kann einfach an einer 35 mm Hutschiene befestigt werden. Die vom Messumwandler ausgegebenen Normsignale können anschließend mit Hilfe von Reglern oder Bildschirmschreibern verarbeitet werden.
- RMS Messung von Spannungen bis 600 V AC
- Ausgang: 4 ... 20 mA Normsignal
- Verschiedene Versorgungsspannungen
- Kompakte Hutschienenmontage
- IP 50
- Stromwandler anschließbar
- Einfach zu bedienen
Technische Spezifikationen | |
Eingänge (max.) | 100 V AC 250 V AC 400 V AC 600 V AC |
Genauigkeitsklasse | 0,2 |
Frequenz | 45 ... 500 Hz |
Überlastung (5s) | 2x Un |
Ausgang | 4 ... 20 mA 0 ... 10 V |
Abmessungen | 22,5 mm x 120 mm x 100 mm |
Gewicht | ca. 125 g |
Montage | Hutschienenmontage 35 mm |
Schutzklasse | IP 50 |
Versorgungsspannung | 85 ... 253 V AC/DC 20 ... 40 V AC/DC |
Leistungsaufnahme | 4 VA |
Umgebungsbedingungen | -20 ... +55 °C / < 95 % r.F. |
Maximaler Kabelquerschnitt | 1,5 mm² |
Lieferumfang
1x Spannungs- Messumformer PCE-P20Z, 1x Bedienungsanleitung
