Regler PCE-BPD-U-46D

Best.Nr.: PCE-BPD-U-46D
EAN: 4250348731074
756,90 €
900,71 €
Preis zzgl. Versandkosten*
:
4250348731074
PCE-BPD-U-46D
Lieferzeit: 5 - 7 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

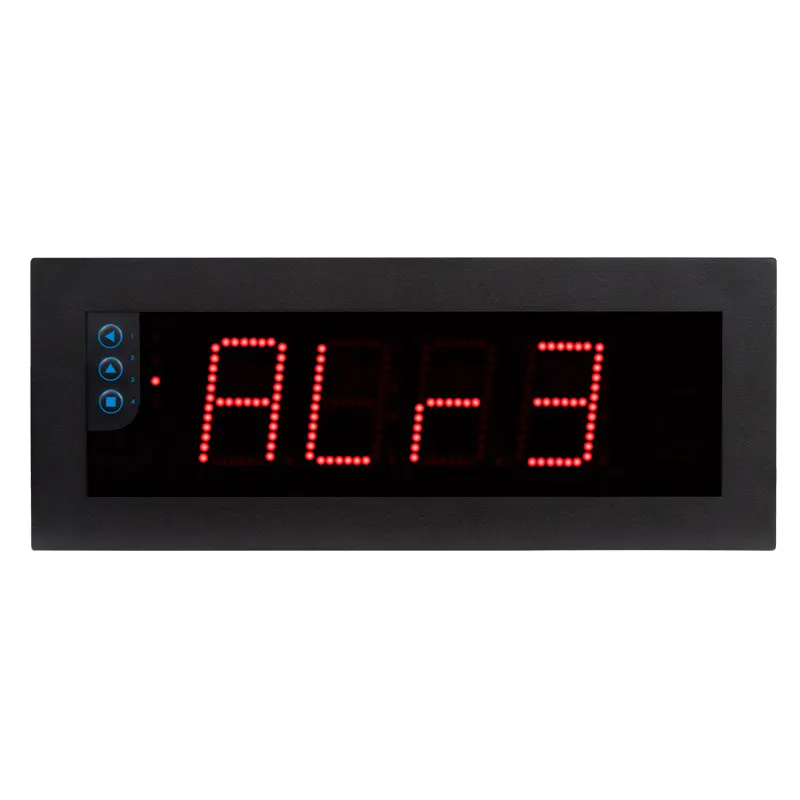

Regler mit Metallgehäuse / Wand- und Schaltschrankmontage / IP65 /
helle rote LED Regler / individuell parametrierbar / Ziffernhöhe von bis zu 100 mm /
verschiedene Ausgangssignale / Regler aus großer Entfernung ablesbar

Der Regler ist so konzipiert, dass die angezeigten Messwerte aus einer großen Entfernung abgelesen werden können. Bei einer Ziffernhöhe von 60 mm oder 100 mm beträgt die Ablesedistanz bei dem Regler 25 m oder  50 m. Die roten LEDs der Regler ermöglichen das Ablesen der Messwerte auch bei sehr heller Umgebung. Das Gehäuse des Regler besteht aus Metall und ist mit IP65 Spritzwasser geschützt. Somit kann der Regler unter rauen Umgebungsbedingungen eingesetzt werden.

Als Eingangssignal stehen viele verschiedene Varianten bei der Regler zur Verfügung. Unter anderem unterstützt die Regler 4 … 20 mA und Impulse. Konfiguriert wird die Regler direkt über das Tastenfeld. Optional stehen bei dem Regler Ausgangsschnittstellen zur Verfügung. Damit ist es möglich über den Regler Prozesssignale und Impulse bei zum Beispiel beim Erreichen eines Grenzwertes zu schalten.

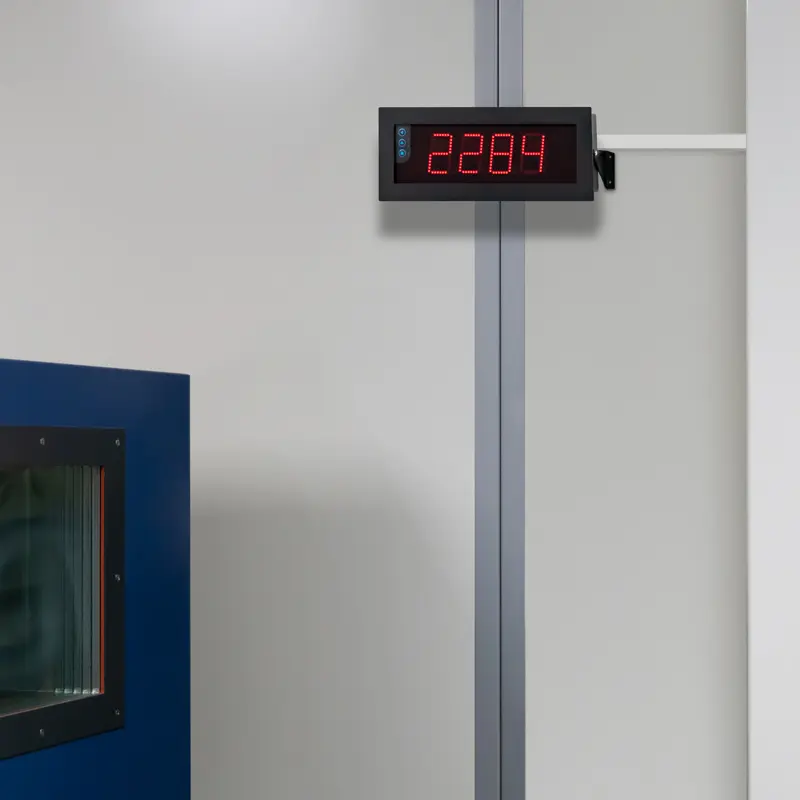

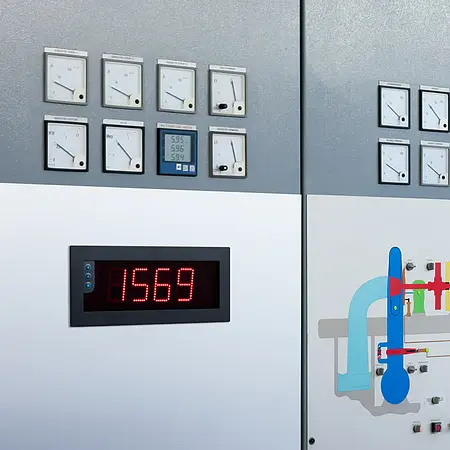

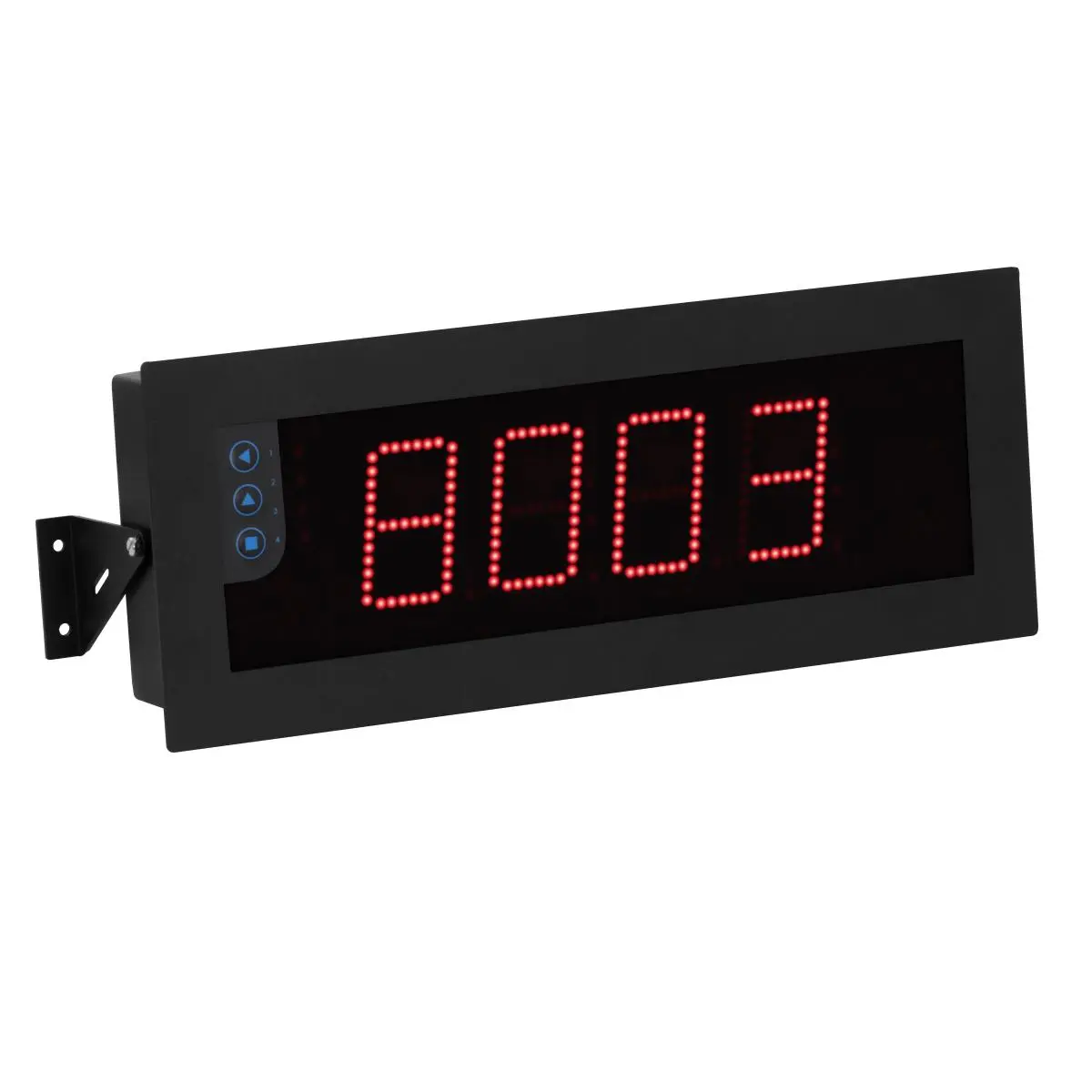

Für die optimale Ausrichtung bei der Wandmontage kann der Regler vertikal ausgerichtet werden. Neben der Wandmontage kann der Regler an einen Schaltschrank montiert werden. Mit der Isolierung am Gehäuse des Regler wird gewährleistet, dass kein Wassereintritt in den Schaltschrank erfolgt.

Merkmale

- Schutzklasse IP65
- robustes Metallgehäuse
- individuell parametrierbar
- helle rote LED Anzeige
- zur Wand- oder Schaltschrankmontage
- verschieden Eingangssignale

Spezifikation



Funktion analoges Signal in einen verwendbaren Wert umwandeln
Eingangssignal 4 ... 20 mA, ±20 mA DC, 0 ... 10 V DC, ±10 V DC
maximales Eingangssignal 100 mA oder 100 V DC
Eingangsimpedanz (Strommessung) 11 Ω
Eingangsimpedanz (Spannungsmessung) 932 kΩ
Anzahl an Digits 4
Ziffernhöhe 60 mm
maximaler Leseabstand 25 m
Genauigkeit 0,05 % v. Mb.
Messrate 15 Hz
Reaktionszeit bei Werteänderung 120 ms
 von 0 auf 99 % des Signals
Anzeigebereich -1999 ... 9999
Anzahl an Ausgängen 2
Leistungsaufnahme 3 W
(ohne optionales Zubehör)
Leistungsaufnahme 5 W
 (mit optionalem Zubehör)
Sensorspannungsversorgung 20, 15, 10, 5 V DC
Genauigkeit Sensorspannungsversorgung  ±5 %
maximaler Strom Sensorversorgung 35 mA (mit Kurzschlussschutz)
Spannungsversorgung 11 ... 36 V DC
Gewicht 2200 g

Weitere Spezifikationen
Kabelquerschnitt für das Ein-  <0,5 mm²
und Ausgangssignal
Kabelquerschnitt für die <2,5 mm²
Versorgungsspannung
Display 7 Segmentanzeige
Betrachtungswinkel 120 °
Aufwärmzeit 15 Minuten
Betriebsbedingungen 0 ... 50 °C, <90 % r. F., nicht kondensierend
Lagerbedingungen -20 ... 70 °C, <90 % r. F., nicht kondensierend

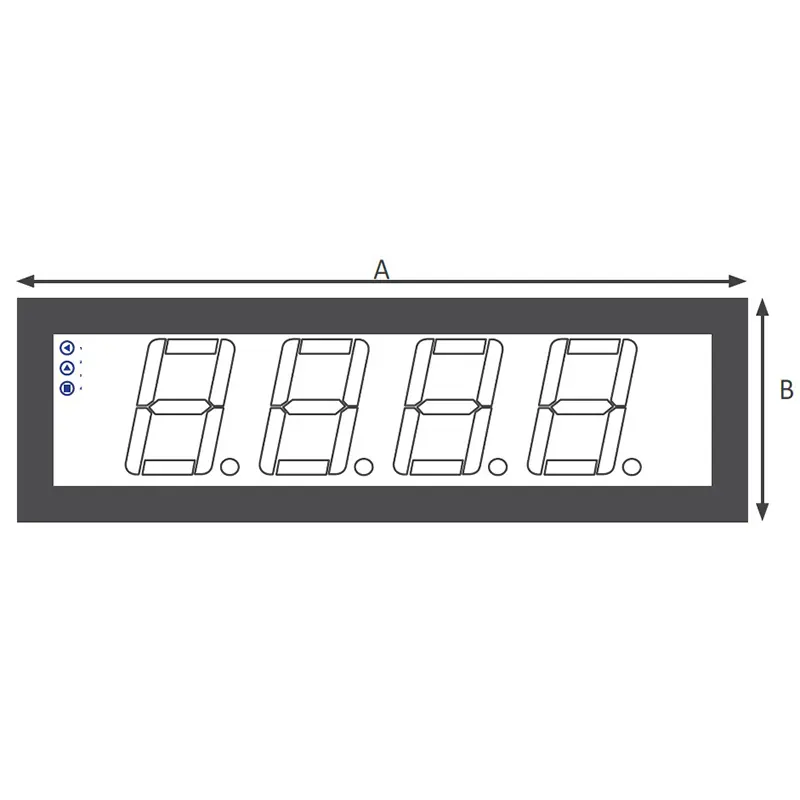

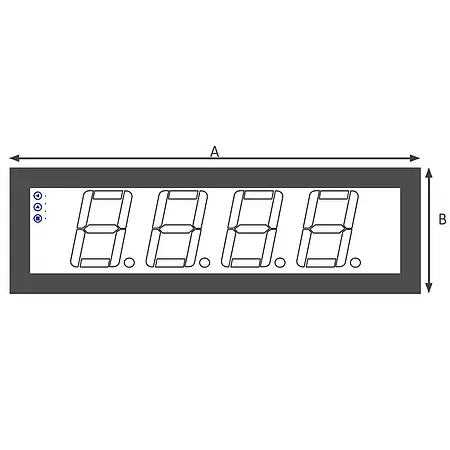

Abmessungen A 542 mm
(Skizze oben bei den Bildern) B 166 mm
  C 3 mm
  D 55 mm
  E 25 mm


Lieferumfang

1 x Regler PCE-BPD-U-46D
1 x Bedienungsanleitung
