Temperaturregler PCE-RE62

Best.Nr.: PCE-RE62
EAN:
135,00 €
160,65 €
Preis zzgl. Versandkosten*
PCE-RE62
Lieferzeit: 10 - 15 Werktage
Universaleingang
Relais / SSR / Analog
RS485
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

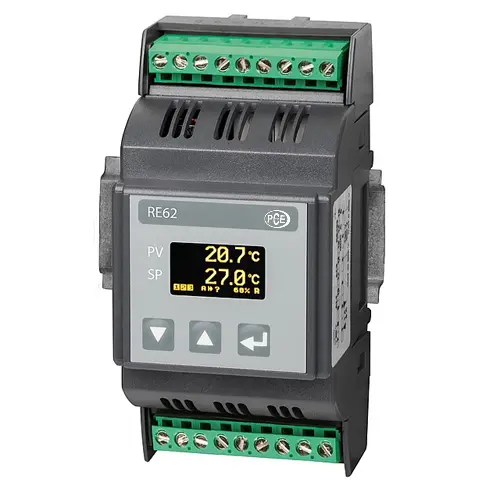

Universalregler zur Hutschienenmontage / OLED Display / Gehäuse passend für Verteilersysteme / Selbstoptimierendes Reglersystem / Relais, SSR oder Analogausgang
Der Temperaturregler ist ein Universalregler für verschiedenste Sensorsignale und Regelungsarten. Der Universalregler kann Eingangsseitig RTD-Temperatursensoren, Thermoelement und DC-Normsignale verarbeiten. Ausgangsseitig steht am Temperaturregler immer ein Relais zur Verfügung. Optional können wahlweise weitere Relais, ein 0/5 V Ausgang zur SSR Steuerung oder ein Analogausgang gewählt werden. Weiterhin kann ausgangsseitig eine Sensorversorgung von 24 V / 40 mA im Regler verbaut werden.

Die Spannungsversorgung von diesem Temperaturregler wird über Schraubverbindungen hergestellt und kann zwischen 20 ...253 V AC/DC liegen. Montiert wird der Temperaturregler auf einer 35 mm Hutschiene. Dank des modernen Design und den kompakten Abmessungen findet der Regler in jedem Schaltschrank oder Verteilersystem platz. Die Anzeige der Mess- und Regelparameter erfolgt über das OLED Display. Die Programmieren erfolgt über die Tasten oder die optionale RS485 Schnittstelle mit Hilfe der Programmiersoftware.

Der Universalregler verfügt über einen selbstoptimierenden PID Regelprozess. Weiterhin ist auch eine einfache Ein-Aus-Regelung einstellbar. Alle elektrischen Verbindungen am Regler sind voneinander galvanisch getrennt.

Merkmale

- Selbstoptimierende PID Regelung
- Universaleingang
- Hutschienenmontage
- Relais, 0/5 V oder Analogausgang wählbar

Spezifikation

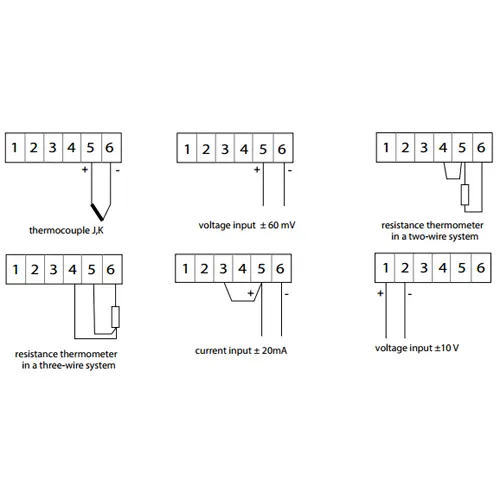

Eingänge Pt100: -100 ... 850 °C (± 0,2 % v. Mb. + 1 Digit)
Typ J: -100 ... 1200 °C (± 0,2 % v. Mb. + 1 Digit)
Typ K: -100 ... 1370 °C (± 0,2 % v. Mb. + 1 Digit)
Strom: -20 mA ... 20 mA (± 0,2 % v. Mb. + 1 Digit)
Spannung: -60 ... 60 mV (± 0,2 % v. Mb. + 1 Digit)
Spannung: -10 ... 10 V (± 0,2 % v. Mb. + 1 Digit)

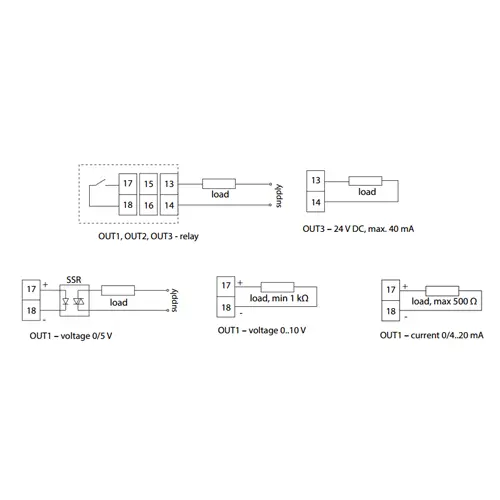

Ausgänge Relais: Schließer / 230 V 5 A SC
Strom: Kontinuierlich 0/4 ... 20 mA; Bürde: Max. 500 Ohm
Spannung: 0 .. 10 V; Impendanz: Min. 1 kOhm
Logikausgang: 0/5 V; max 30 mA
Sensorversorgung: 24 V / 40 mA DC

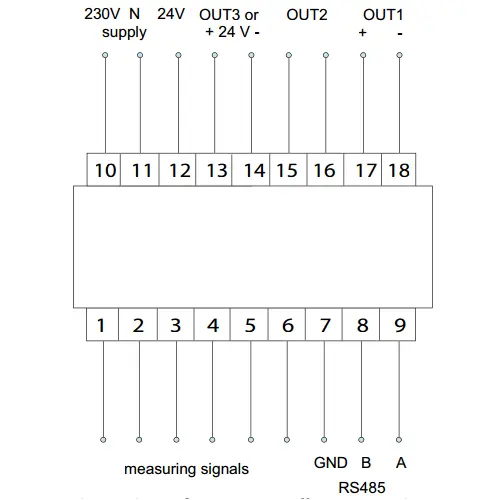

Schnittstelle RS485
Protokoll: Modbus RTU
Modus: 8N2, 8E2; 8O1, 8N1
Baudrate: 4800; 9600; 19200, 38400, 57600
Anzeige OLED 128 x 64 Pixel
Abmessung 53 x 110 x 60,5
Montage 35 mm Hutschiene
Gewicht 200 g
Schutzgrad Front: IP30
Anschlussseite: IP20
Spannungsversorgung 22 ... 60 V AC / 20 ... 60 V DC
60 ... 253 V AC / 60 ... 300 V DC
Betriebstemperatur -10 ... 55 °C / < 95 % r.F:
Lagerbedingung -25 ... 70 °C / nicht kondensierend
Einbaurichtung Vertikal
Aufheizzeit 15 Minuten
Elektomagnetische Verträglichkeit EN61000-6-2
EN61000-6-4
Verschmutzungsgrad 2
Installations Level III
Spannungsfestigkeit Spannungsversorgung: 300 V
Messeingang: 50 V

Lieferumfang

1 x Temperaturregler PCE-RE62 (in gewählter Konfiguration)
1 x Bedienungsanleitung
