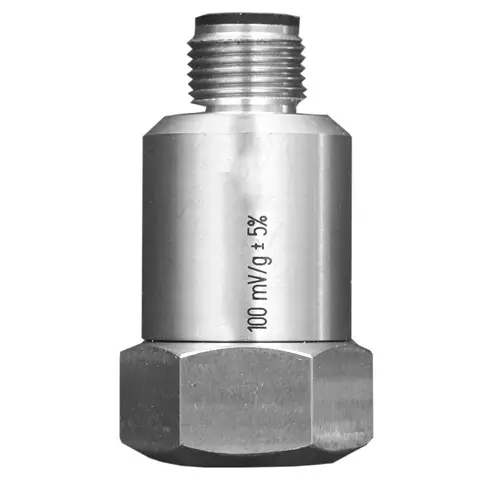

Schwingungsaufnehmer PCE-AC55G

Best.Nr.: PCE-AC55G
EAN:
449,00 €
534,31 €
Preis zzgl. Versandkosten*
PCE-AC55G
Lieferzeit: 1 - 2 Werktage
4 ... 20 mA
Axial
ATEX
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

Schwingungsaufnehmer PCE-AC55G

Diese piezoelektrischen Schwingungsaufnehmer wurden für den Einsatz unter rauen Industriebedingungen entwickelt. Sie sind staub- und wassergeschützt und haben isolierte Befestigungssockel, um Erdschleifen zu vermeiden, die sich insbesondere in der Nähe starker Verbraucher störend auf das Sensorsignal auswirken können. Die Lieferung erfolgt standardmäßig ohne Kabel. Auf Wunsch können Spezialkabel (z.B. temperatur- oder ölbeständig, Stahlschlauchumhüllung) in kundenspezifischer Länge geliefert werden.


Merkmale

- Robustes Edelstahlgehäuse
- Mit isoliertem Gehäuse zur Vermeidung von Erdschleifen
- Doppelte Schirmung für verbesserten EMV-Schutz
- Schutzgrad IP67 durch doppelte Abdichtung gegen Feuchtigkeit
- M12-Steckverbindung für einfache Installation vor Ort, verbesserter Ersatz für veraltete MIL-C-5015-

Spezifikation


Piezosystem Scherprinzip
Ausgang IEPE
Spannungsübertragungsfaktor 100 mV/g
Übertragungsfaktor-Toleranz 5 %
Messbereich, pos./neg 60 g
Bruchbeschleunigung 5000 g
Querrichtungsfaktor <5 %
Untere Grenzfrequenz  (3 dB)  0,19 Hz
Obere Grenzfrequenz  (3 dB) 22000 Hz
Untere Grenzfrequenz (10 %) 0,33 Hz
Obere Grenzfrequenz (10 %) 14000 Hz
Untere Grenzfrequenz (5 %) 0,45 Hz
Obere Grenzfrequenz (5 %) 12500 Hz
Resonanzfrequenz  >32 kHz
Resonanzamplitude  25 dB
Konstantstromversorgung 2 - 20 mA
Arbeitspunktspannung 4 mA 12 - 14,5 V
Ausgangsimpedanz <150 Ω
Eigenrauschen; Breitband; RMS <300 (0,5 - 20000 Hz) µg
Rauschdichte 1 Hz 50 μg/√Hz
Rauschdichte 10 Hz 10 μg/√Hz
Rauschdichte 100 Hz 3 μg/√Hz
Rauschdichte 1000 Hz 1 μg/√Hz
Arbeitstemperaturbereich -40 - 120 °C
Temperaturkoeffizient des Spannungsübertragungsfaktors        0,06 (<0 °C) %/K
  ±0,03 (0 - 60 °C) %/K
  >-0,07 (>60 °C) %/K
Temperatursprungempfindlichkeit  0,005 m/s²/K
Magnetfeldempfindlichkeit 4 m/s²/T
Messobjektdehnungsempfindlichkeit 0,01 m/s²/µD
Masse ohne Kabel 60 g
Gehäusematerial Edelstahl
Anschlussrichtung axial
Anschlussbuchse Binder 713

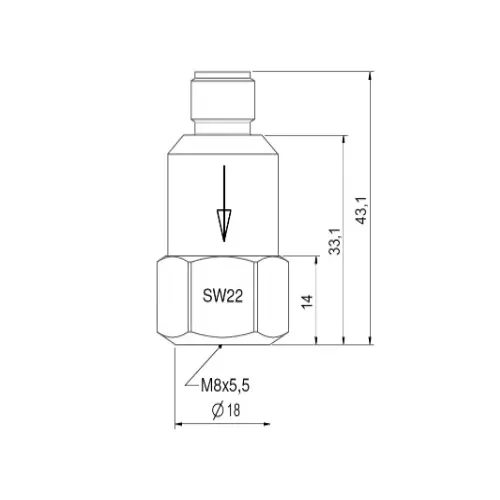

Befestigung M8
Isolierte Montage ja
IP-Schutzart IP68


Lieferumfang


1 x Schwingungsaufnehmer PCE-AC55G
