Das Einbau-Messinstrument ist konfigurierbar als AC- und DC-Voltmeter (bis zu 600 Vac / DC), AC- und DC-Amperemeter (bis zu 5 AAC / DC). Weiterhin zeigt das Einbau-Messinstrument Messwerte von Prozesssignalen (mA, VDC), Thermoelemente, resistive Temperatursensoren (Pt, Ni, PTC und NTC), Widerstände, Potentiometer und Frequenz an. Das Einbau-Messinstrument ist über die Fronttasten konfigurierbar. Eingebaut wird das Einbau-Messinstrument in einen Schalttafelausschnitt mit der Standardgröße 96 x 48 mm (1/8 DIN). Der Messwert ist mit 4 Stellen (9999 / -1999) skalierbar.
Ebenso stehen eine Schnellzugriffsfunktion auf Alarmsollwerte, externe Steuerung zur Aktivierung vordefinierter Funktionen, Eco-Modus für geringen Verbrauch, wählbare doppelte Skalierung, 5 konfigurierbare Helligkeitsstufen an dem Einbau-Messinstrument zur Verfügung. Ein einzelnes Universalnetzteil 18 ... 265 V AC / DC macht das Einbau-Messinstrument zu einem einfach einzusetzenden Prozessmessgerät. Optionale Module für Ausgang und Steuerung (Relais, Analogausgang, Modbus RTU) stehen dem Nutzer des Einbau-Messinstruments bereit.

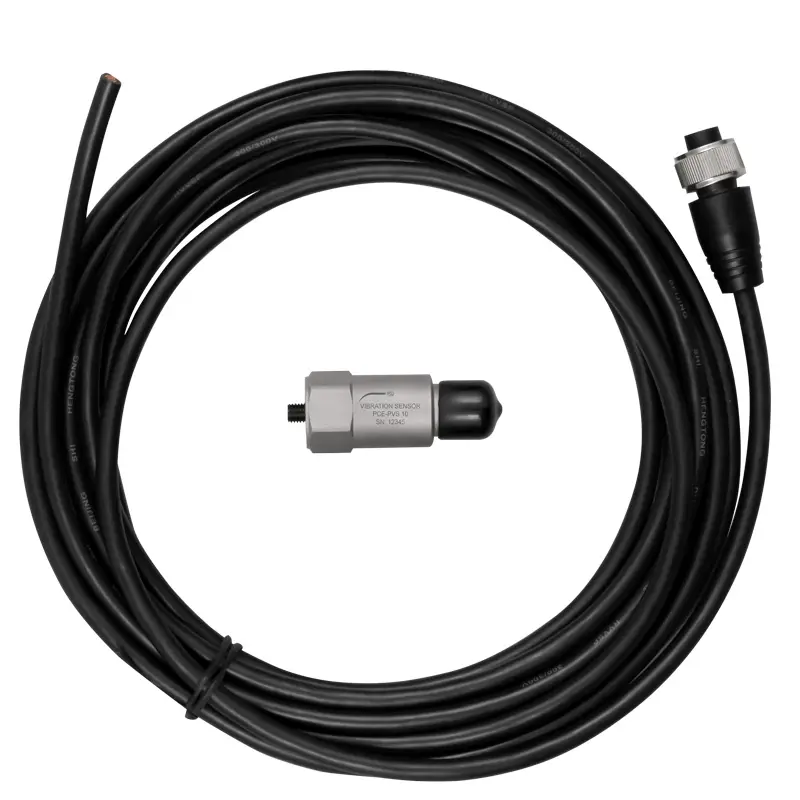

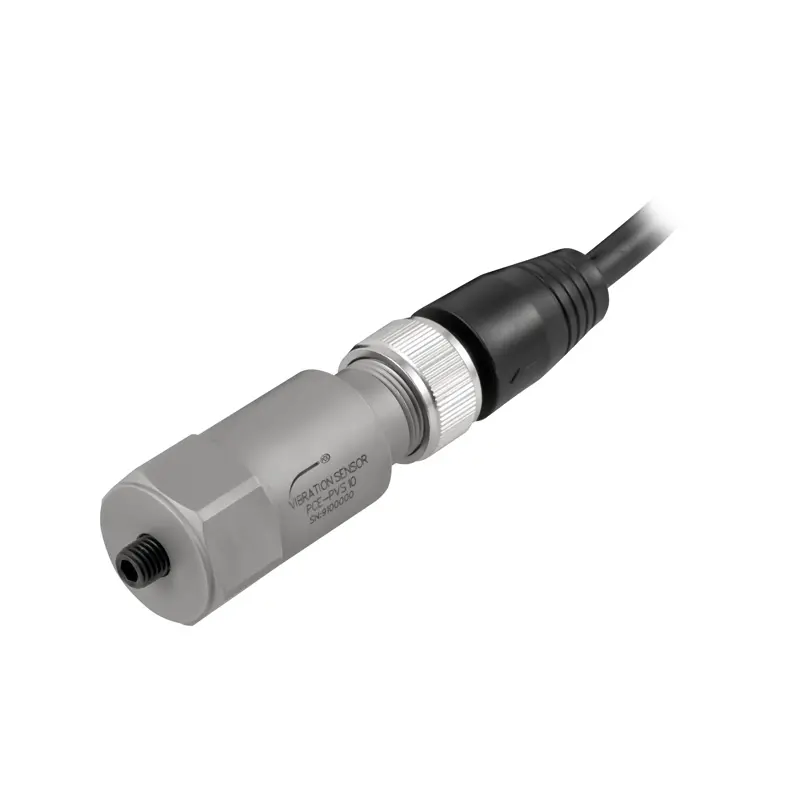

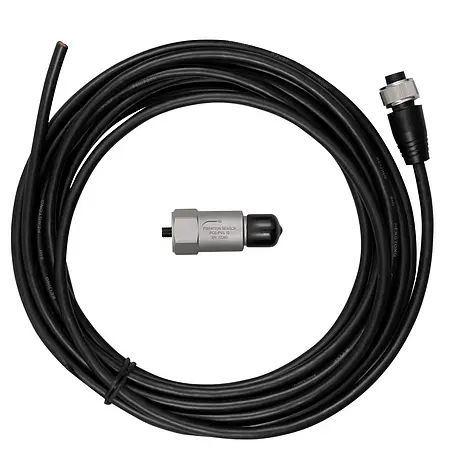

| Beschleunigungsaufnehmer PCE-PVS 10 | |
| Messbereich | ± 12,7 mm/s |
| Frequenzbereich | 3 ... 1500 Hz |
| Ausgang | 2 Leiter 4 ... 20 mA |
| Empfindlichkeit | < 5% |
| Schocklimit | ± 1000 g |
| Spannungsversorgung | 12 ... 24 V DC in Stromschleife |
| Isolation gegen Masse | > 108 Ohm |
| Ausgangsimpedanz | < 100 Ohm |
| Bauform | Senkrechter Anschluss |
| Elektrische Anschlüsse | Pin A: + 4 ... 20 mA |
| Pin B: - 4 ... 20 mA | |
| Anschlussart | 2 Pin MIL-C-5015 |
| Betriebstemperatur | -40 ... 85 °C |
| Abmessungen | Ø22 x51 |
| Montagegewinde | M6 |

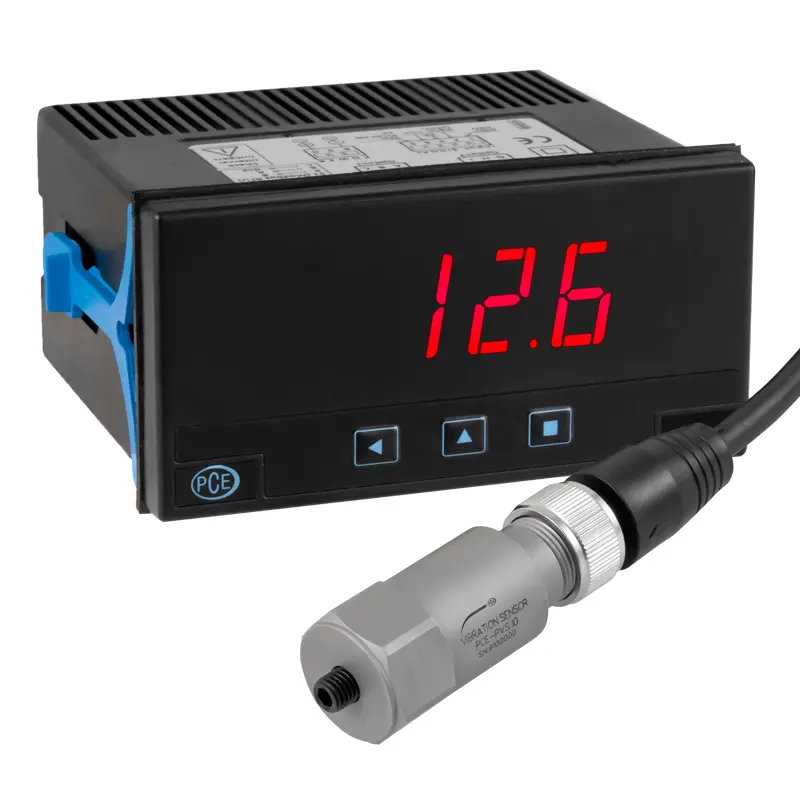

| Einbau-Messinstrument PCE-DPD-U | |
| Eingang | 2-, 3- Leiter PT100, PT500, PT1000, Ni100, Ni200, Ni1000 |
| Thermoelemente Typ K, J, E, N, L, R, S, B, T, C | |
| Potentiometer: 500 ... 20 kOhm | |
| Widerstand: 5k ... 50kOhm | |
| Prozesssignale: 4 ... 20 mA, 0 ... 10 V | |
| Frequenz: 0 ... 100 Hz | |
| DC-Spannung: 60 mV, 200 mV 2 V, 20 V, 200 V, 600V | |
| DC-Strom: 20 mA, 5 A | |
| AC-Spannung: 2 V, 20 V, 200 V, 600 V | |
| AC-Strom: 20 mA, 5 A | |
| Messrate | 3 / Sekunde |
| Auflösung | 16 Bit |
| Genauigkeit | 0,1 % |
| Innenwiderstand | Spannungsmessung: 1 MΩ |
| Strommessung: 12 Ω | |
| Skalierung | 21 Punkte |
| Anzeige | 4-Stellige 7-Segment LED-Anzeige, dreifarbig |
| Anzeigebereich | -1999 ... 9999 |
| Ausgänge | Relais, Anaog, Seriel mit optionalen Ausgangskarten |
| Umgebungstemperatur | Im Betrieb: 0 °C ... 55 °C |
| Lagerung: -20 °C ... +70 °C | |
| Abmessungen Digitalanzeige | 96 mm x 48 mm x 91 mm |
| Schalttafelausschnitt | 92 mm x 45 mm (nach DIN) |
| Versorgungsspannung | 18 ... 265 V AC/DC |
| Schutzart | Front: IP 65 |
| Gewicht | < 200 g |
| Montage | Montageclips mit Klemmschrauben, |
| Elektrischer Anschluss über Klemmleiste | |
| Gehäuse Digitalanzeige | Robustes Kunststoffgehäuse |
