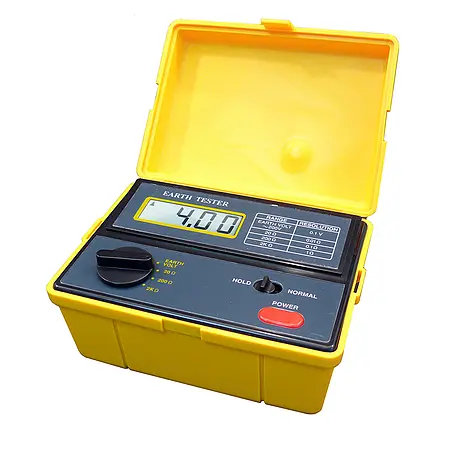

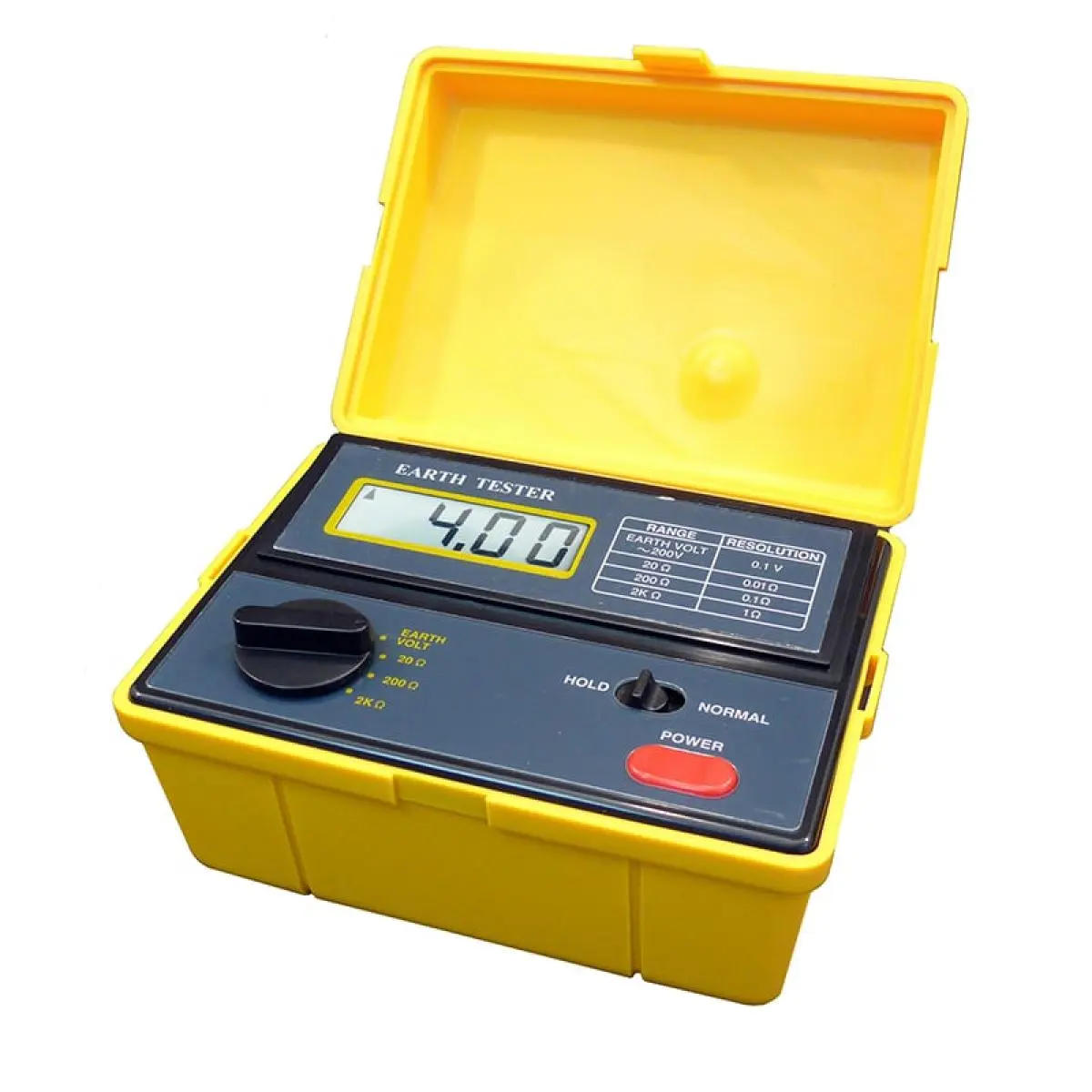

VDE-Prüfgerät (Erdwiderstand / Erdspannung) zur Prüfung von
Erdungen, z.B. von Haus- und Gebäudeerden
VDE-Prüfgerät zur Messung von Erdwiderstand und Erdspannung für z.B. Blitzableiter oder Blitz- schutzerden für alle Häuser und Gebäude. Das VDE-Prüfgerät besitzt ein abgedichtetes Gehäuse und ist für die für den professionellen Außendienst erforderlichen Sicherheitsmerkmalen gem. VDE 0413 ausgelegt. Das VDE-Prüfgerät eignet sich besonders zur Messung von einzelnen Erdungselektroden und Blitzableitern sowie kleineren Erdungssystemen sowie zur Messung des Leitungswiderstandes und der Durchgängigkeit von Leitern und Kopplungs- oder Bauelementen. Modernste Schaltkreise reduzieren die Einflüsse von Erdspannung und Erdwiderstand umgebender Erdungselektroden auf ein Minimum.
Die Kalibrierung vom VDE-Prüfgerät mit den beigefügten Prüfleitungen verhindert eine Beeinträchtigung der Genauigkeit. Die Test-Frequenz von 820 Hz verhindert den Einfluss von Streuströmen durch Netzfrequenzen und deren Harmonische. Weiterhin verfügt das VDE-Prüfgerät über einen eingebauten Filter zur Unterdrückung von Störsignalen. Das VDE-Prüfgerät wird immer werkskalibriert ausgeliefert.

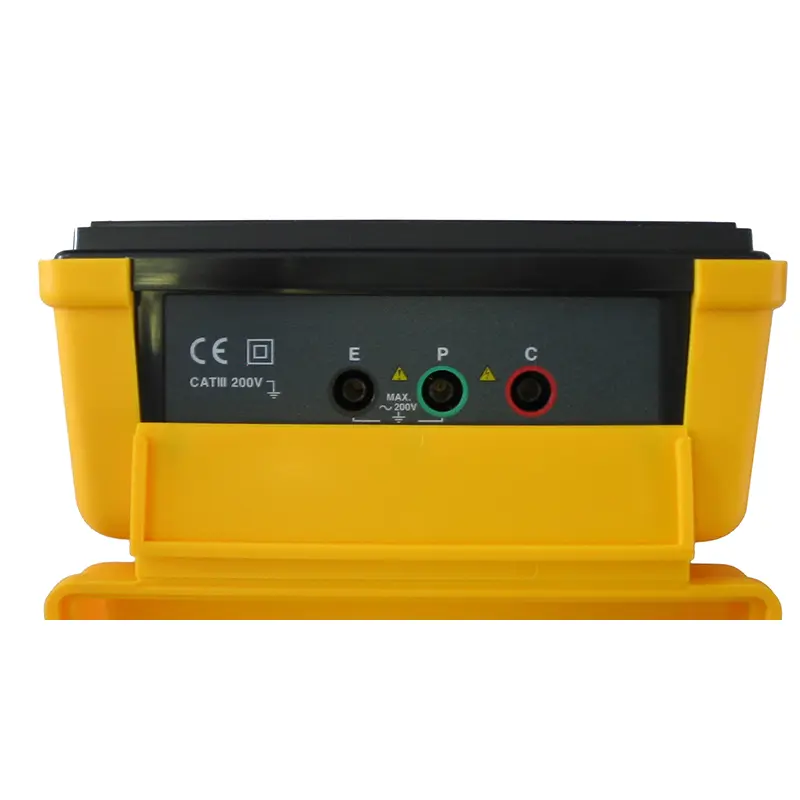

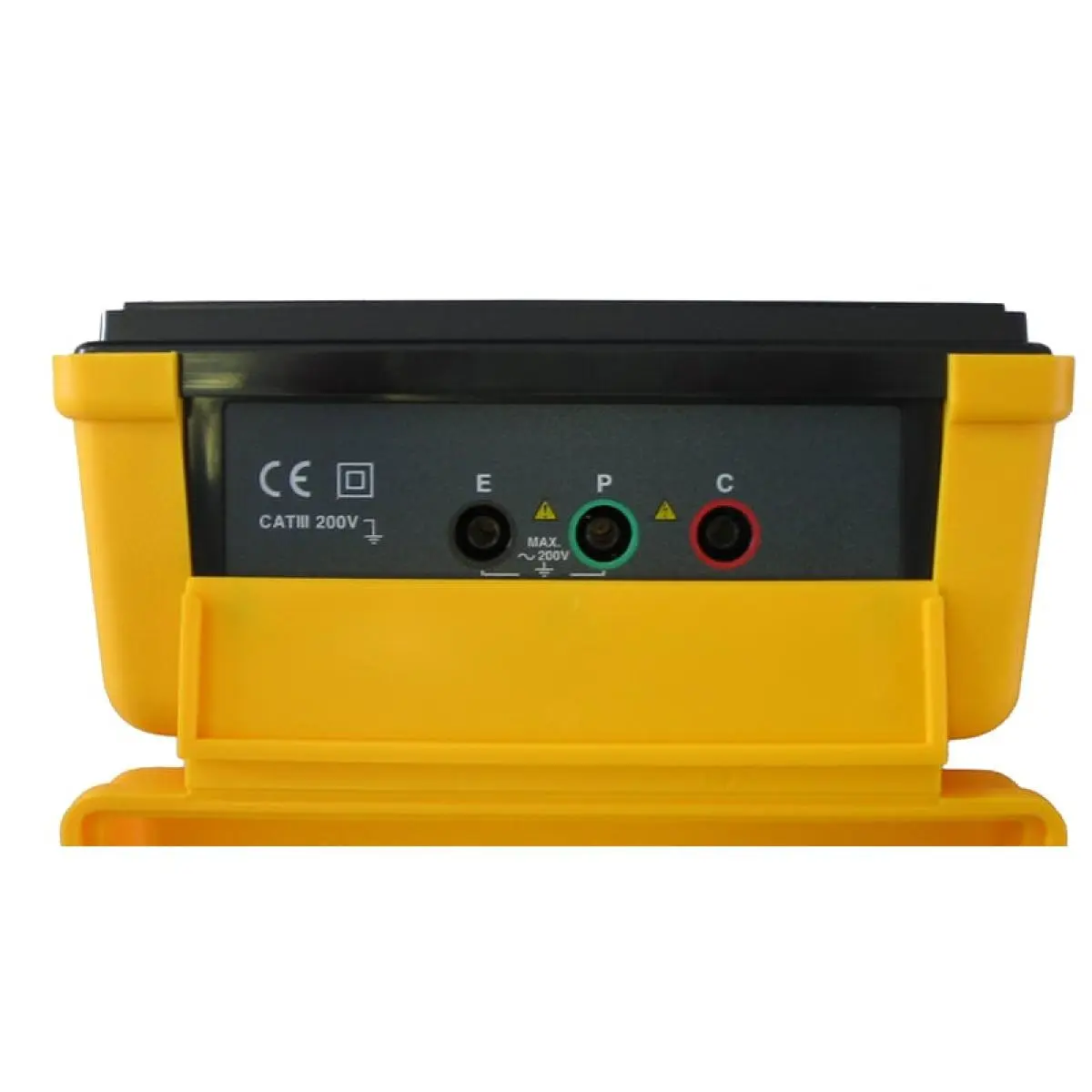

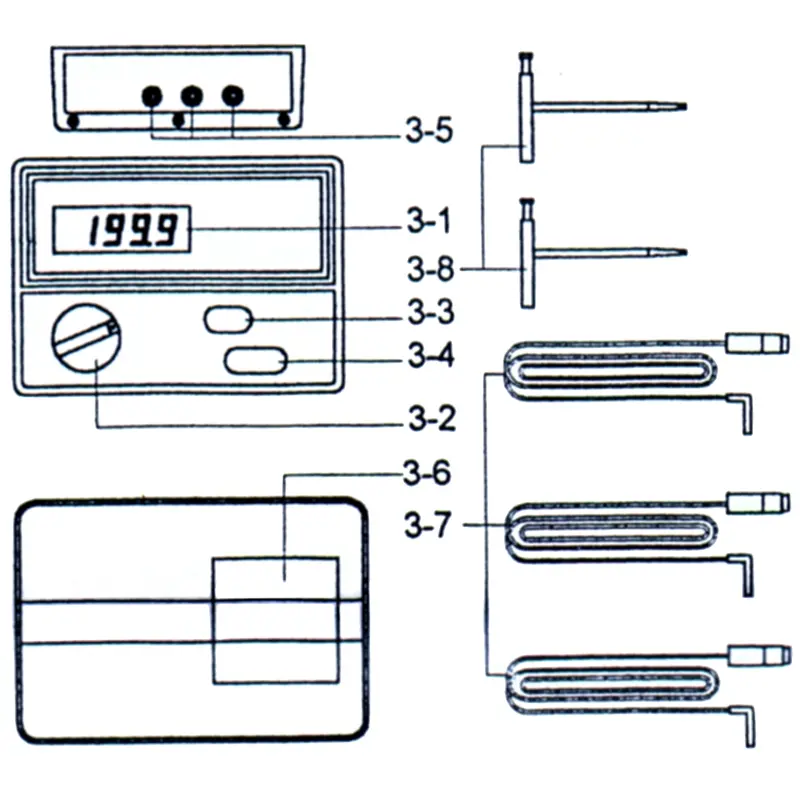

Durch Zurückklappen des gelben Schutzdeckels vom VDE-Prüfgerät (nach hinten) wird eine Steckleiste für die Anschlusskabel sichtbar. "E" für das schwarze, "P" für das grüne und "C" für das rote Anschlusskabel für die Erdungsspieße. Das Gerät verfügt über eine doppelte Ableitung. Die Anschlussbelegung (je nach Art der Messfunktion (Erdwiderstand / Erdspannung) entnehmen Sie der Bedienungsanleitung (siehe oben).
Durchführung der Erdungsmessung
Das VDE-Prüfgerät wird über die Prüfleitungen mit den in den Erdboden eingesteckten Pflöcken verbunden. Um sehr genaue Messungen mit dem VDE-Prüfgerät durchführen zu können, sollte der Erdboden feucht sein oder befeuchtet werden. Die Erdpflöcke sind in gerader Linie in dem Boden zu verteilen (zunächst die schwarze Erdleitung, dann die grüne Leitung für einen Erdmessstab und dann die rote Leitung für den zweiten Erdmessstab an die Pflöcke verbinden).
Dann kann das VDE-Prüfgerät in Betrieb gesetzt und die Hauserdung geprüft werden. Weiterhin kann das VDE-Prüfgerät auch innerhalb des Hauses verwendet werden, um z.B. die Verbindung und Güte von Wasserleitungen zur Hauserde zu prüfen. Der VDE-Tester wurde nach IEC 1010-1 gefertigt und erfüllt die Sicherheitsbestimmungen für elektronische Prüfgeräte (CAT III).
