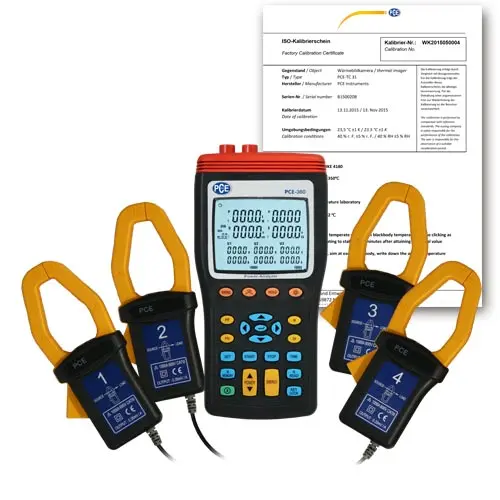

Analizador de redes eléctricas PCE-360-ICA incl. certificado ISO

Referencia: PCE-360-ICA

GTIN (EAN): 4250348727688

Accesorio

Cable de datos CABLE-PCE-360

29,90 €

Descripción

Analizador de redes eléctricas de tres fases y amperímetro de energía (en tiempo real) con memoria de datos, interfaz para el PC y software / Incl. certificado de calibración ISO

El analizador de redes eléctricas de tres fases (Power Analyzer) sirve para medir la potencia en una o en tres fases. Para ello, su gran pantalla presenta hasta 10 valores. Se pueden adaptar hasta 4 pinzas de corriente a la vez. En el modo manual el analizador de redes eléctricas puede guardar 99 valores de manera directa. En el modo de registro de datos se pueden guardar hasta 20000 valores, por eso este analizador de redes eléctricas de tres fases es ideal para realizar análisis de larga duración.
Los valores guardados en el aparato pueden ser transmitidos al PC para su posterior valoración. En el envío encontrará todo lo necesario para realizar la medición y la valoración (también el software y el cable de datos). El analizador de redes eléctricas se entrega calibrado de fábrica y puede contar con una calibración de laboratorio y un certificado ISO opcionales (al realizar el pedido o al realizar la recalibración anual.

Características

- Medición de tensión / corriente (efectivo real)
- Con pinza de corriente para la medición del neutro
- A través del software puede analizar armónicos
- Memoria de 512K (20.000 series de valores)
- Memoria adicional para 99 mediciones individuales
- Interfaz USB
- Gran pantalla de 10 posiciones
- Incl. certificado de calibración ISO

Especificaciones

AC Medición de tensión TRMS
Rango de medición	10 ... 999,9 V
Resolución	0,1 V
Precisión	± (0,3 % valor de medición + 10 dígitos) (> 10 V)
Resistencia de entrada	2 MΩ
Protección contra sobrecarga	1000 Vrms
Frecuencia nominal de la red eléctrica	45 … 66 Hz

AC Medición de corriente TRMS
Rango de medición	3 ... 999,9 A
Resolución	0,1 A
Precisión (incl. Pinzas de corriente)	± (0,5 % valor de medición + 15 dígitos) (>10A)
Señal de salida pinza de corriente	0,35 mV/A
Protección contra sobrecarga	1000 A rms
Frecuencia nominal de la red eléctrica	45 … 66 Hz

Potencia efectiva P
Rango de medición	0 ... 999,9 kW
Resolución	0,1 kW
Precisión	± 1,0 % valor de medición ± 20 dígitos

Potencia aparente S
Rango de medición	0 ... 999,9 kVA
Resolución	0,1 kVA
Precisión	±1,0 % valor de medición ± 20 dígitos

Potencia reactiva Q
Rango de medición	0 ... 999,9 kVar
Resolución	0,1 kvar
Precisión	±1,0 % valor de medición ± 20 dígitos

Factor de potencia (cos Φ)
Rango de medición	-1 ... +1
Resolución	0,001
Precisión	± 10 dígitos

Ángulo de fase (Φ)
Rango de medición	-180° ... 180°
Resolución	0,1°
Precisión	± 15 dígitos

Medición de frecuencia (U > 50V)
Rango de medición	40 ... 60 Hz
Resolución	0,1 Hz
Precisión	± 0,1 % valor de medición ± 2 dígitos
Fuente de medición	Tensión U1 > 10 V

Medición de la rotación de fase (UL > 50V)
Rango de tensión de entrada	3P > 10 V
Sentido normal de la rotación de fase
Sentido inverso de la rotación de fase
Fuente de medición	U1, U2 y U3

Energía activa
Rango de medición	0 … 9999 MVah
Precisión	±0,1 % del valor + 20 dígitos

Energía reactiva
Rango de medición	0 … 9999 MVah
Precisión	±0,1 % del valor + 20 dígitos

Medición de armónicos
Orden	1 … 63
Precisión	± 3 % THD
Fuente de medición	U1, U2, U3 > 10 V I1, I2, I3 > 3 A
Visualización	A través del software para PC

Forma de onda
Visualización	A través del software para PC

Especificaciones técnicas generales
Frecuencia de muestreo	1/s
Máxima tensión entre entradas de corriente y neutral	1000 Vrms
Diámetro máx. del cable al utilizar las pinzas de corriente	Ø 42 mm
Normativa	IEC61010-2
Seguridad	CAT III 1000V / CAT IV 600V
Pantalla	LCD de 4 dígitos
Memoria	50 registros para almacenamiento manual. Tarjeta SD
Alimentación	8 x pilas de 1,5 V, tipo AA Adaptador: 12 V, 300 mA
Duración de las pilas	Aprox. 50 horas
Desconexión automática	Aprox. después de 30 min. de inactividad
Condiciones de funcionamiento	0 … +40 °C <80 % H.r. (hasta +31 °C) <50 % H.r. (+32 hasta +40 °C)
Coeficiente de temperatura	0,1 * (precisión correspondiente) / °C (< +18 o > +28 °C)
Condiciones de almacenamiento	-10 … +60 °C<70 % H.r., sin condensación
Dimensiones	Aparato de medición: 235 x 117 x 54 mm Pinzas de corriente: 193 x 88 x 40 mm
Peso	Aparato de medición: aprox. 730 g (pilas incluidas) Pinzas de corriente: aprox. 333 g

Contenido del envío

1 x Analizador de redes eléctricas PCE-360-ICA
4 x Pinzas de corriente
4 x Pinzas de presión aislados con un cable de 3 m cada una
4 x Cables de medición de seguridad
8 x Pilas
1 x Bolsa de transporte
1 x Cable RS-232 para el PC
1 x Software (inglés, alemán)
1 x Adaptador de red (110V a 12V; 220V a 12V)
1 x Instrucciones de uso
1 x Certificado de calibración ISO
