Comprobador de estaciones de carga PCE-EVSE 300

Referencia: PCE-EVSE 300
GTIN (EAN): 4250348727541
332,90 €
402,81 €
Precio sin IVA ni gastos de envío (8,00 € + IVA)
:
4250348727541
PCE-EVSE 300
Plazo de entrega: 1-3 Días (Salvo fin Stock)

Descripción

Comprobador de estaciones de carga para comprobar el punto de recarga EVSE para enchufes tipo 2 / Simulación PP y CP / Conexión para enchufe de seguridad / Conexión directa de los diferentes conectores

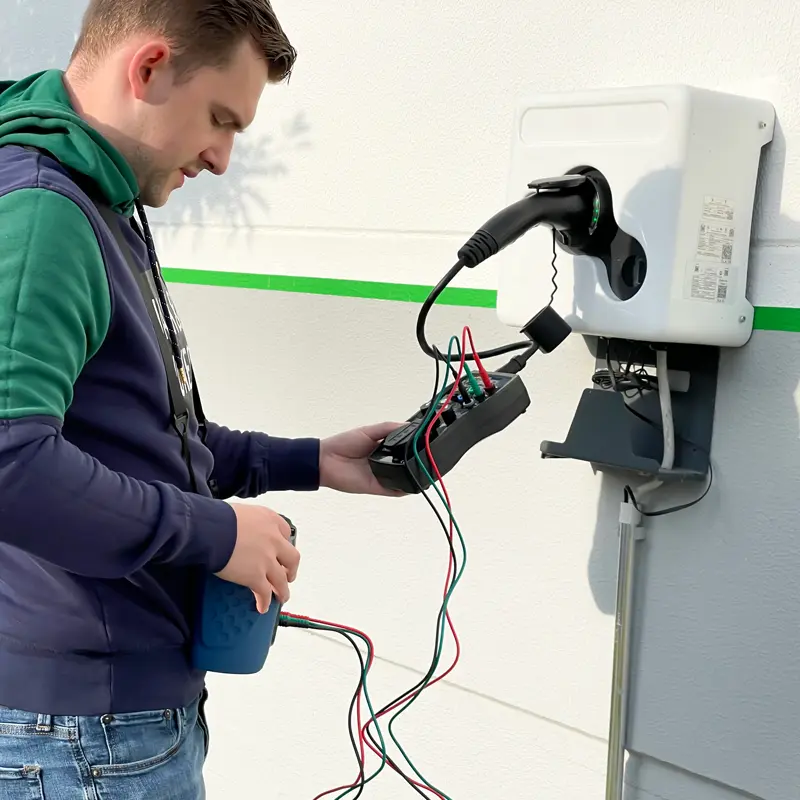

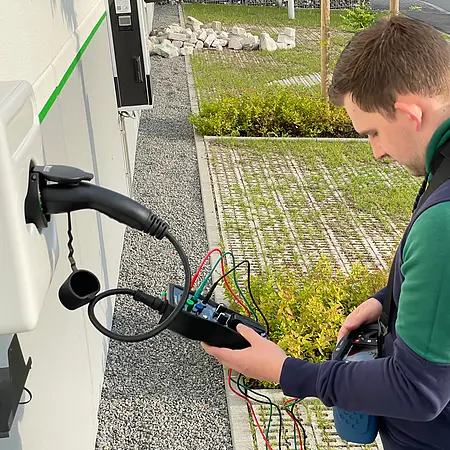

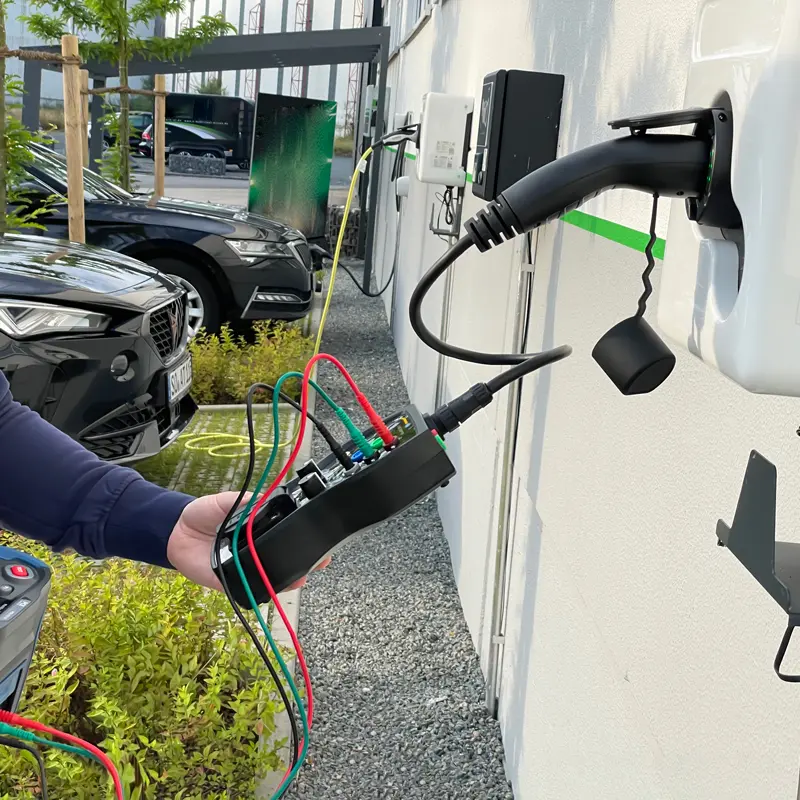

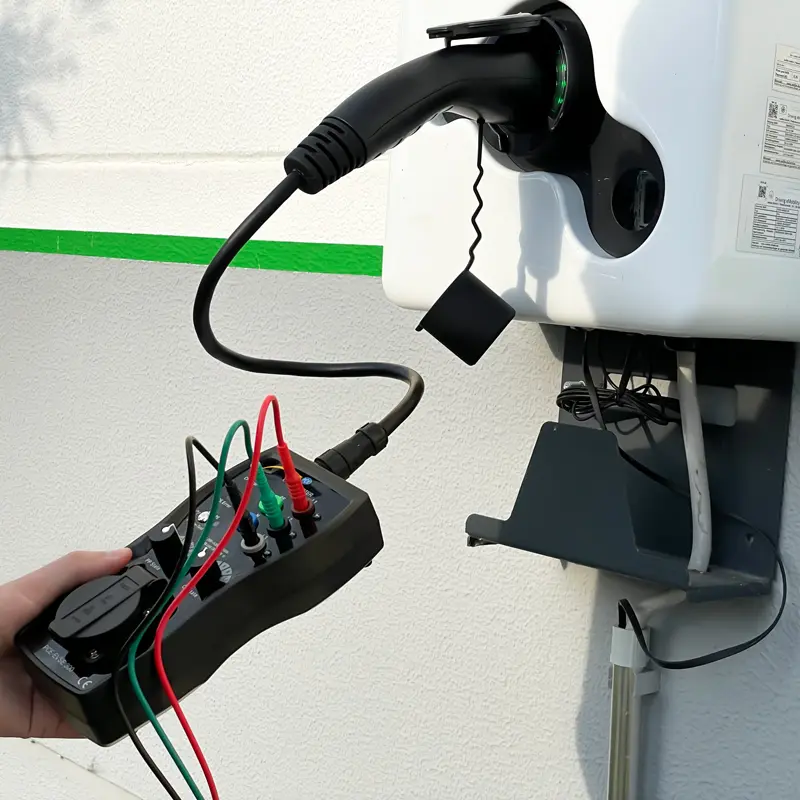

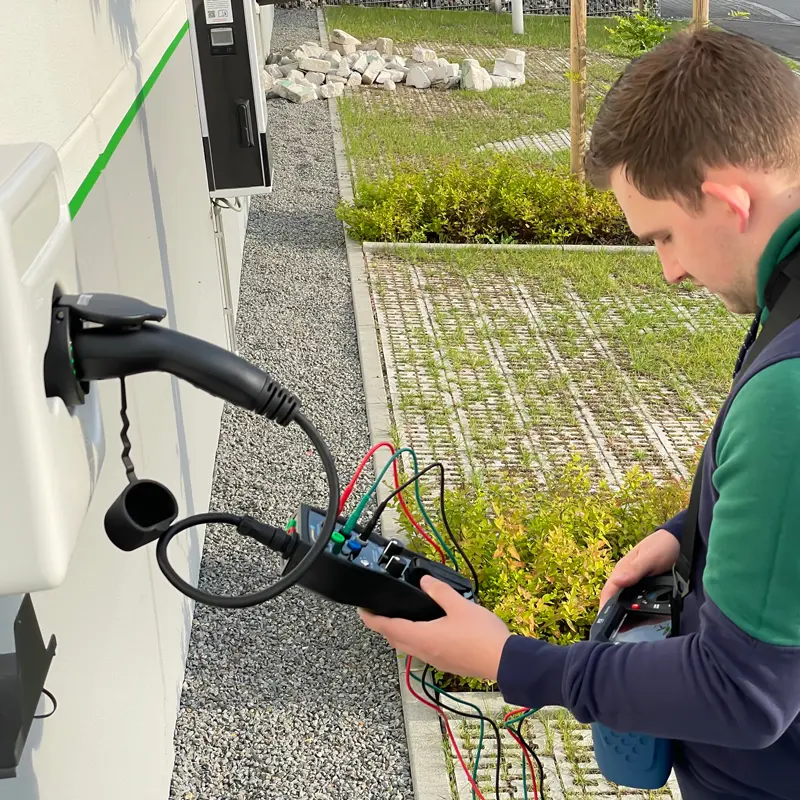

La electromovilidad está cada día más en auge. Un factor importante son las estaciones de carga de vehículos eléctricos. Para la comprobación de las estaciones de carga, también denominados como Wallbox, se requieren instrumentos de medición especiales como este comprobador de estaciones de carga, para comprobar la funcionalidad, la seguridad y el aislamiento. Existen otros medidores para realizar este tipo de mediciones. Ahora bien, para poder conectar el instrumento de medición con una estación de carga se requiere un adaptador.

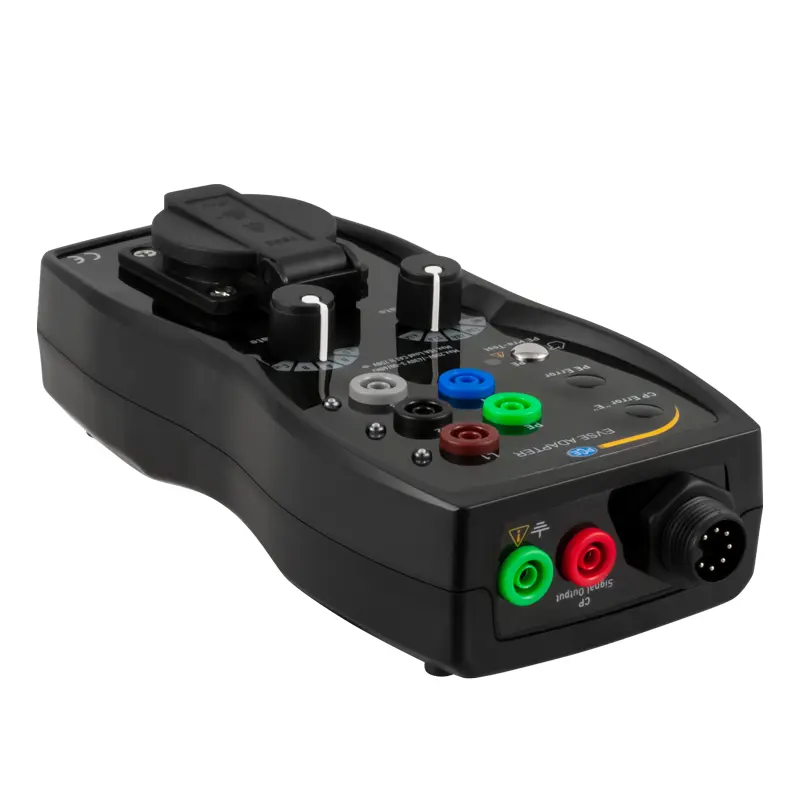

El comprobador de estaciones de carga ha sido diseñado especialmente para esta aplicación e incluye una amplia variedad de funciones. Todas las conexiones que salen de la estación de carga tienen una salida individual a través de enchufes. Esto significa que todas las líneas pueden ser aprovechadas a través del comprobador de estaciones de carga. Esto permite comprobar el aislamiento de la estación de carga. El comprobador de estaciones de carga tiene una conexión de enchufe de protección (Schuko). A través del comprobador RCD puede verificar el dispositivo de corriente residual.

Un cable de carga no sólo contiene las líneas de suministro para cargar un vehículo eléctrico, sino también dos interfaces. El vehículo eléctrico se comunica con la estación de carga a través de la línea CP (Control Pilot) y comunica el estado actual del vehículo eléctrico. La línea PP (Proximity Plug) se utiliza para la comunicación entre el cable de carga conectado y la estación de carga. Así, el cable de carga puede indicar a la estación de carga cuántos amperios puede cargar. Para probar ambas funciones, el comprobador de estaciones de carga está equipado con los simuladores correspondientes.

Características

- Simulación CP y PP
- Bolsa de transporte incluida
- Conexión directa para las estaciones de carga
- Adaptador con enchufe tipo 2
- Comprobación del conductor de protección
- Integra enchufe Schuko

Especificaciones

Funciones
Comprobación PE (conductor de protección)Presente, error
Simulación PP (codificación del cable de carga)Abierto, 13 A, 20 A, 32 A, 63 A
Simulación CP (línea de comunicación)A, B, C, D, error

Salidas (solo para fines de prueba)
Conexiones de mediciónL1, L2, L3, N, PE
Máx. 250 / 430 V AC, 10 A
Conector
Conexión SchukoMáx. 250 V AC, 10 A
Fusible conexión SchukoFusible F 10 A / 250 V, 5 x 20 mm
Salida de señal CP± 12 V PWM

Otras especificaciones
Tensión de entrada1 fase: 250 V AC / 3 fases 430 V AC, 50 / 60 Hz, máx. 10 A

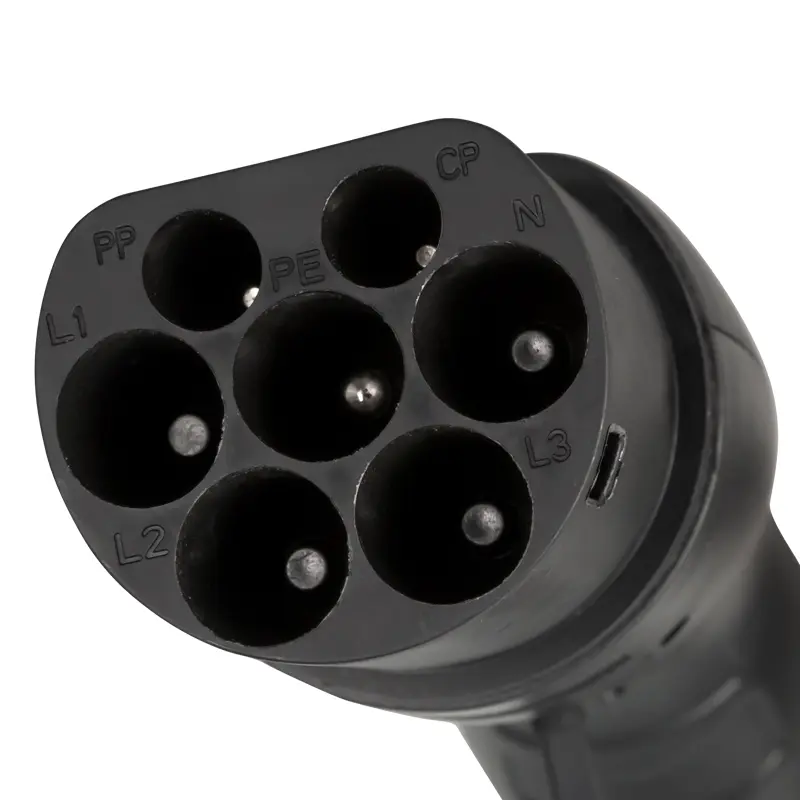

Enchufe Tipo 2Modo de carga AC 3:
- Compatible con SAE J1772 con conexión de vehículo (Tipo 2, 7 pines, 3 fases)
Categoría de mediciónCAT II 300 V
ProtecciónIP54
Grado de contaminación2
Condiciones operativas 0 ... 40 °C, 10 ... 85 % H.r. sin condensación
Condiciones de almacenamiento-10 ... 50 °C, 10 ... 60 % H.r. sin condensación
Altitud de trabajo máximaMáx. 2000 m
Dimensiones (sólo equipo de mano)277 x 109 x 63 mm
PesoAprox. 1 kg

Contenido del envío

1 x Comprobador de estaciones de carga
1 x Enchufe Tipo 2
1 x Bolsa de transporte
1 x Manual de instrucciones
