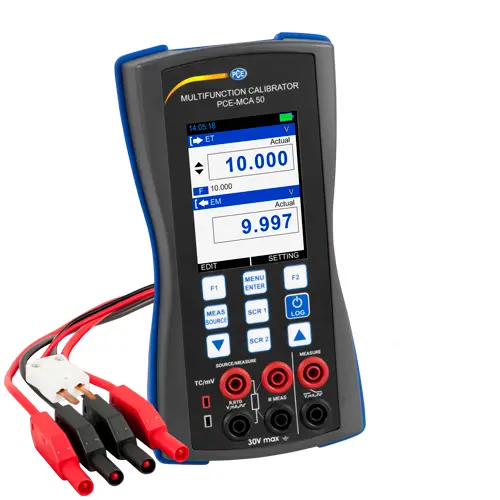

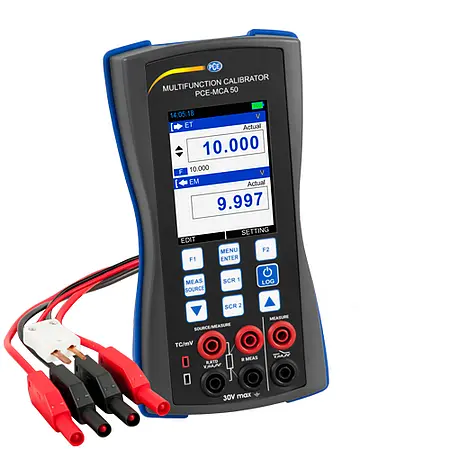

Calibrador PCE-MCA 50

Referencia: PCE-MCA 50

GTIN (EAN): 4250348718174

Descripción

Calibrador universal con acumulador potente / Dispositivo para la simulación y medición / Generación de magnitudes eléctricas / Amplias funciones de medición y simulación

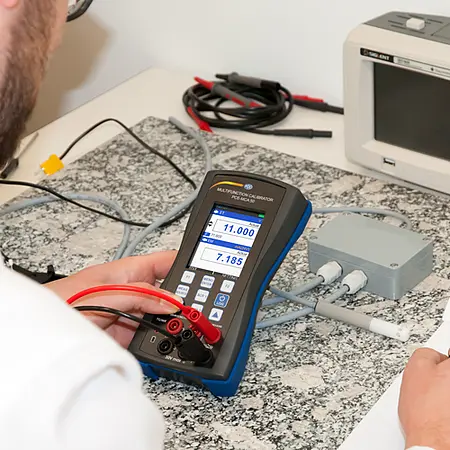

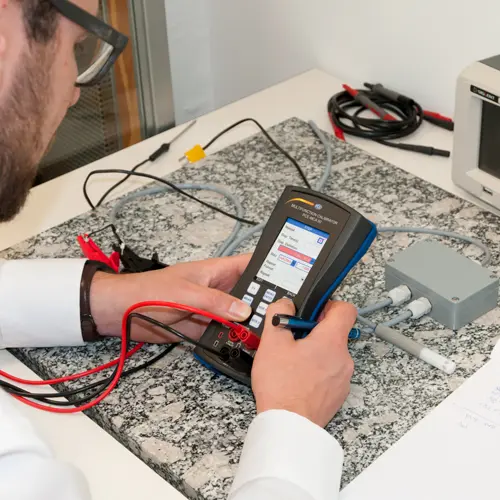

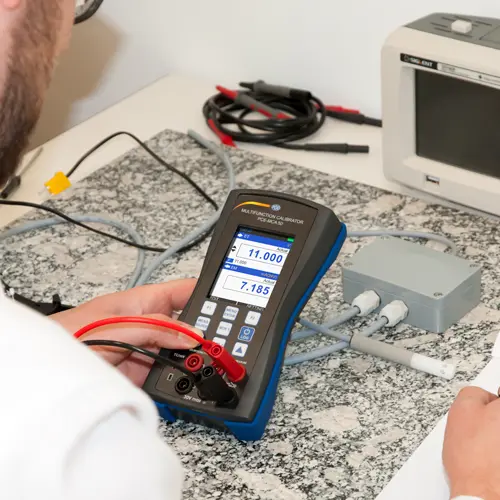

El calibrador universal se ha diseñado para trabajos de mantenimiento y calibración. El calibrador universal le permite medir y simular magnitudes eléctricas. Como el calibrador universal se alimenta por pilas lo puede usar en cualquier lugar. Las diferentes funciones que integra lo convierten en un dispositivo multifuncional, con el que puede trabajar en diferentes sectores. Según el tipo de aplicación, el tiempo operativo del calibrador multifunción con una carga puede alcanzar las 17 horas. Puede almacenar los valores obtenidos en la memoria interna, que tiene una capacidad de 150.000 valores.

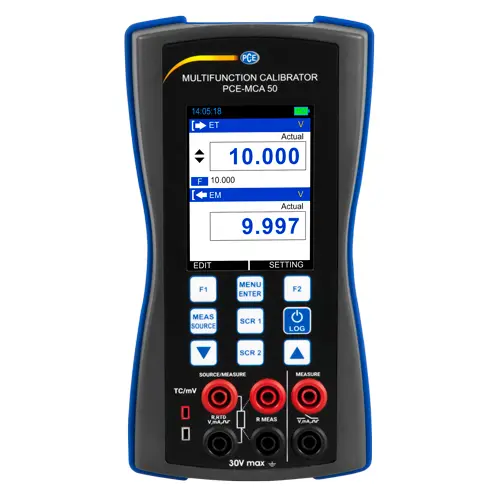

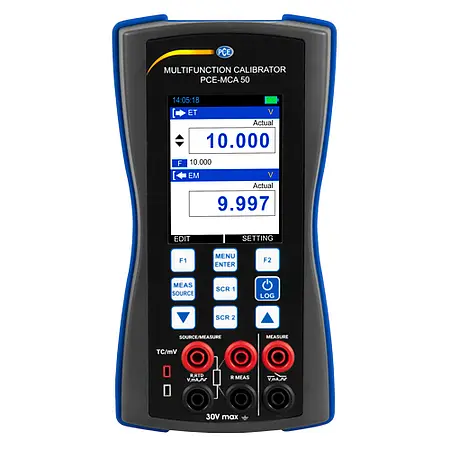

El calibrador multifunción permite generar y medir tensión y corriente continua. El manejo del calibrador multifunción es sencillo y se realiza a través de las 9 teclas situadas en la parte frontal. Es también ahí donde conecta los cables de medición y los termoelementos. El calibrador multifunción mide diferentes parámetros, simula corriente y tensión, y realiza la prueba de continuidad. Todos los valores los puede leer en la gran pantalla LCD.

Características

- Dispositivo compacto
- Menú de fácil navegación
- Acumulador recargable potente
- Ajuste de la iluminación de fondo
- Medición de valores promedio y pico
- Prueba de continuidad

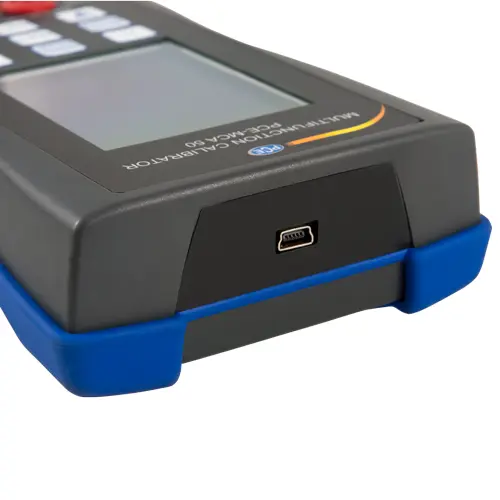

- Interfaz USB

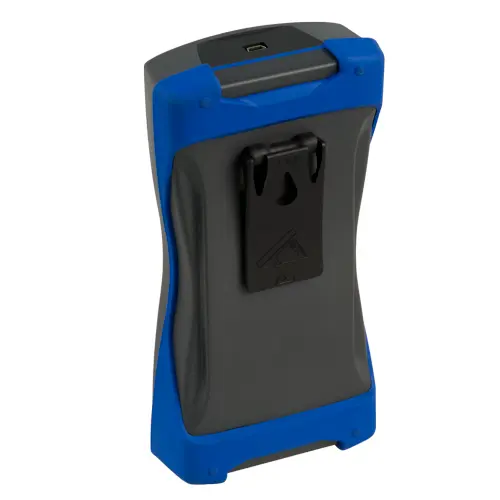

- Carcasa ABS con funda protectora de goma

Especificaciones

Modos pantalla

Medición: mA / V / mV / mA (24 V) / Prueba de interruptores / Temperatura termoelemento / Termómetro de resistencia / Frecuencia / Impulsos

Simulación: mA / V / mV / mA (2 W) / Resistencia / Termómetro de resistencia / Temperatura termoelemento / Frecuencia / Impulsos

Tensión de entrada máxima

30 V DC

Impedancia de entrada Medición

Termoelemento / mV / V / Frecuencia / Impulsos: > 1 MΩ
mA = 10 Ω

Tiempo de respuesta

<100 ms

Impedancia de carga

>4,7 KΩ para termoelementos / mV / V / impulsos / frecuencia
<750 Ω para mA

Frecuencia de actualización en pantalla

10 lecturas por segundo

Aislamiento

500 V DC

Memoria

150.000 valores

Interfaz

USB 2.0

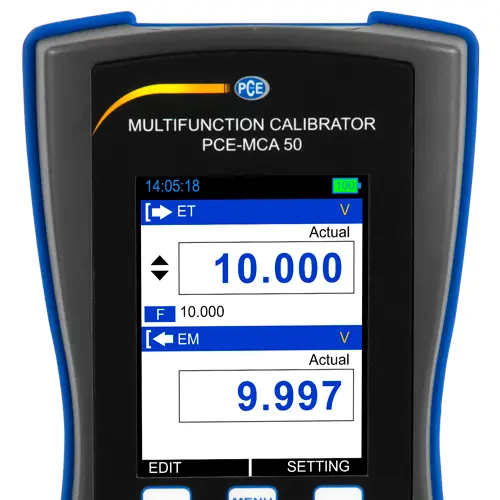

Pantalla

TFT LCD de 3,2 ", 240 x 320 píxeles
LED retroiluminada

Tensión de salida de bucle

24 V DC / 24 mA

Resistencia de bucle HART mA

250 Ω ±20 %

Funciones

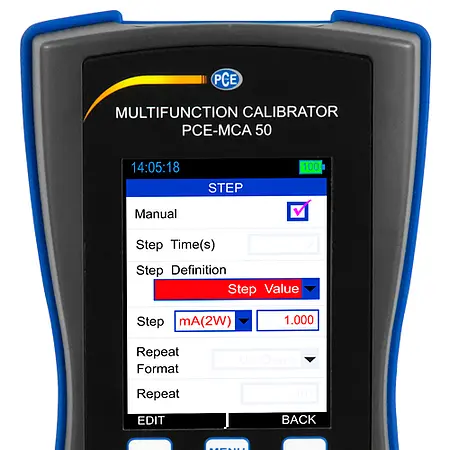

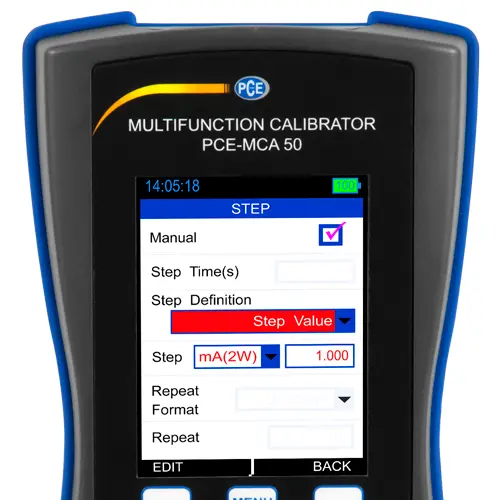

Función de paso y de rampa
Modo manual y automático
√x, x²: Para la función de medición

Prueba de continuidad

Ajuste del valor límite hasta100 Ω

Alimentación

Acumulador Li-Ion de 3000 mAh 3,7 V

Duración de la carga

Máx. 5 horas

Fuente de alimentación

100 ... 240 V AC, 50 / 60 Hz,
Salida 5 V DC con 1 A

Tiempo operativo del acumulador

>17 h: Modo simulación y medición con una iluminación LCD baja
>9 h: Modo medición con iluminación LCD baja

Dimensiones

185,6 x 97,1 x 41,3 mm

Peso

<500 g

Grado de protección

IP20

Condiciones operativas

0 ... +55 °C, 30 ... 90 % H.r. (sin condensación)

Condiciones de almacenamiento

-20 ... +60 °C, 30 ... 90 % H.r. (sin condensación)

Tiempo de calentamiento

5 minutos

Especificaciones técnicas de mediciones eléctricas

Parámetro	Rango	Resolución	Precisión
V	0 ... 30 V DC	0,001 V	±0,02 % del valor ±2 d
mA	0 ... 24 mA	0,001 mA	±0,02 % del valor ±2 d

Especificaciones técnicas de simulaciones eléctricas

Parámetro	Rango	Resolución	Precisión
V	0 ... 12 V DC	0,001 V	±0,02 % del valor ±2 d
mA	0 ... 24 mA	0,001 mA	±0,02 % del valor ±2 d

Especificaciones técnicas de mediciones y simulaciones de termoelementos mV

Termoelemento	Rango	Resolución	Precisión
E	-200 ... +1000 °C	0,1 °C	±0,3 °C
J	-200 ... +1200 °C	0,1 °C	±0,3 °C
K	-200 ... +1372 °C	0,1 °C	±0,3 °C
T	-200 ... +400 °C	0,1 °C	±0,3 °C
B	+450 ... +1800 °C	0,1 °C	±0,5 °C
R	0 ... +1750 °C	0,1 °C	±0,5 °C
S	0 ... +1750 °C	0,1 °C	±0,5 °C
N	-200 ... +1300 °C	0,1 °C	±0,3 °C
mV	-10 ... 80 mV -10 ... 250 mV	0,001 mV 0,01 mV	±0,02 % del valor ±4 µm ±0,02 % del valor ±0,02 mV

Especificaciones técnicas: medición de frecuencia

Rango

Resolución

0,0143 ... 9,9999 Hz

0,0001 Hz

10 ... 99,999 Hz

0,001 Hz

100 ... 999,99 Hz

0,01

1000 ... 9999,9 Hz

0,1 Hz

10000 ... 50000 Hz

1 Hz

Función

Especificaciones

Umbral de activación

0 ... 12 V en pasos de 1 V

Precisión

±0,01 % del valor ±1 dígito

Unidades

Hz, kHz, cph, cpm, sec., msec., µsec

Especificaciones técnicas: medición de impulsos

Función

Especificaciones

Rango

0 ... 999999 impulsos

Umbral de activación

0 ... 12 V en pasos de 1 V

Especificaciones técnicas: generación de frecuencia

Rango

Resolución

0,0005 ... 0,5 Hz

0,00001 Hz

0,5 ... 50 Hz

0,0001 Hz

50 ... 500 Hz

0,001 Hz

500 ... 5000 Hz

0,01 Hz

5000 ... 10000 Hz

0,1 Hz

Función

Especificaciones

Amplitud de salida onda cuadrada positiva

0 ... 12 V PP (±0,5 V)

Amplitud de salida onda cuadrada simétrica

0 ... 6 V PP (±0,5 V)

Precisión

±0,02 % del valor de medición ±2 dígitos

Ciclo de trabajo

1 ... 99 % (hasta 500 Hz)

Unidades

Hz, KHz, cph, cpm, sec., msec., µsec.

Especificaciones técnicas: generación de impulsos

Función

Especificación

Rango

0 ... 999999 impulsos

Resolución

1 impulso

Amplitud de salida onda cuadrada positiva

0 ... 12 V PP (±0,5 V PP)

Amplitud de salida onda cuadrada simétrica

0 ... 6 V PP (±0,5 V PP)

Frecuencia de impulso

0,0005 ... 10000 Hz

Ciclo de trabajo

1 ... 99 % (hasta 500 Hz)

Especificaciones técnicas: medición y simulación

Parámetro	Rango	Resolución	Precisión
Resistencia (Ω)	0 ... 400 Ω	0,01 Ω	Medición (de 4 hilos): ±0,02 % del valor ±0,01 Ω Simulación: ±0,02 % del valor ±0,02 Ω
Resistencia (Ω)	400 ... 4000 Ω	0,1 Ω	Medición (de 4 hilos):: ±0,02 % del valor ±0,1 Ω Simulación: ±0,02 % del valor ±0,15 Ω
Pt10 ... Pt100	-200 ... +200 °C	Pt10 ... Pt400: 0,01 °C	Medición (de 4 hilos): ±0,15 °C Simulación: ±0,15 °C
	+200 ... +600 °C		Medición (de 4 hilos): ±0,15 °C Simulación: ±0,15 °C
			Medición (de 4 hilos): ±0,2 °C Simulación: ±0,25 °C
		Pt500... Pt1000: 0,1 °C	Medición (de 4 hilos): ±0,2 °C Simulación: ±0,25 °C
			Medición (de 4 hilos): ±0,3 °C Simulación: ±0,35 °C
	+600 ... +850 °C		Medición (de 4 hilos): ±0,3 °C Simulación: ±0,35 °C
Ni100	-60 ... +180°C	0,01 °C	Medición (de 4 hilos): ±0,1 °C Simulación: ±0,15 °C
Ni120	-80 ... +260 °C	0,01 °C	Medición (de 4 hilos): ±0,1 °C Simulación: ±0,15 °C
Cu10 ... Cu100	-200 ... +260 °C	0,01 °C	Medición (de 4 hilos): ±0,2 °C, Simulación: ±0,8 °C

Termoelementos compatibles

Pt10 (285)
Pt50 (385)
Pt100 (385)
Pt200 (385)

Pt400 (385)
Pt500 (385)
Pt1000 (385)
Pt100 (3926)

Ni100 (672)
Ni100 (618)
Ni120 (672)

Cu10 (427)
Cu50 (427)
Cu100 (427)

Contenido del envío

1 x Calibrador universal PCE-MCA 50
6 x Cables de prueba
3 x Pinzas de cocodrilo
2 x Cables USB
1 x Adaptador de carga
4 x Conectores banana
2 x Cables de prueba Cu-Cu (conexión para termoelementos)
1 x Bolsa de transporte
1 x Manual de instrucciones
