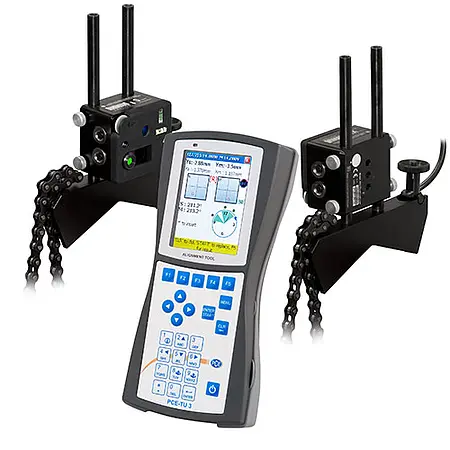

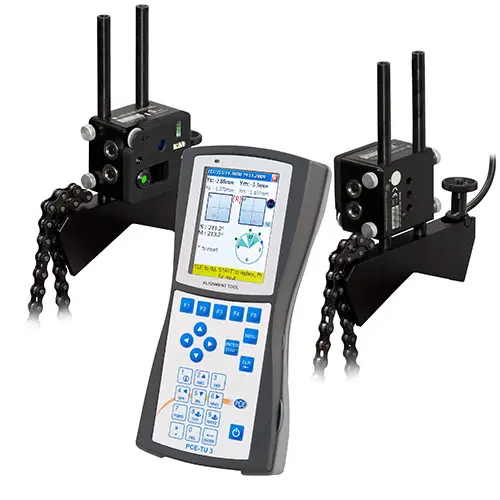

Sistema de alineación de ejes PCE-TU 3

Referencia: PCE-TU 3

GTIN (EAN): 4250348713834

Accesorio

Kit de adaptadores Bluetooth PCE-TU3-BTS

938,90 €

Descripción

Sistema de alineación de ejes para la alineación el óptica de ejes / Medición mediante dos sondas láser / Medición de asientos defectuoso / Función de informe en PDF / Bluetooth (para los sensores) y USB

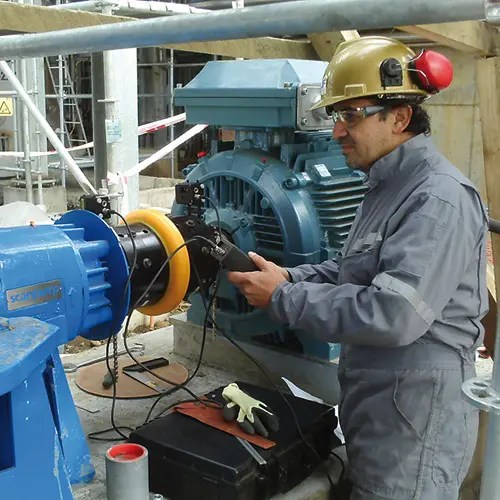

El sistema de alineación de ejes láser se ha diseñado para alinear y comprobar de forma rápida las uniones de ejes entre máquinas y motores. Mediante dos sondas de medición láser, que se montan sobre los ejes, el sistema de alineación mide el desplazamiento horizontal/vertical y la desviación angular. El sistema de alineación considera también otros parámetros como las tolerancias o las dilataciones térmicas, así como simular discos de separación.

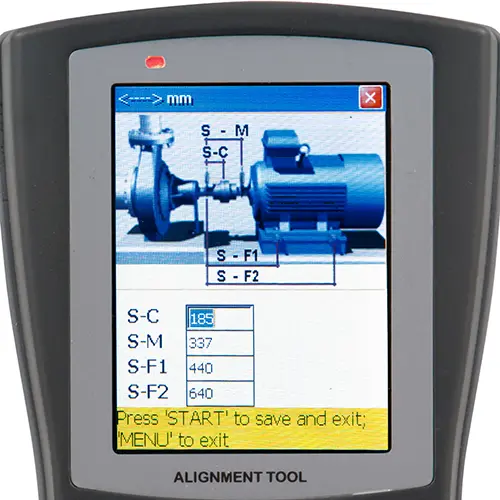

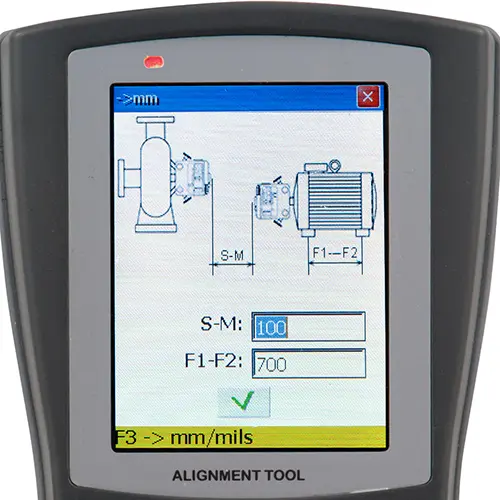

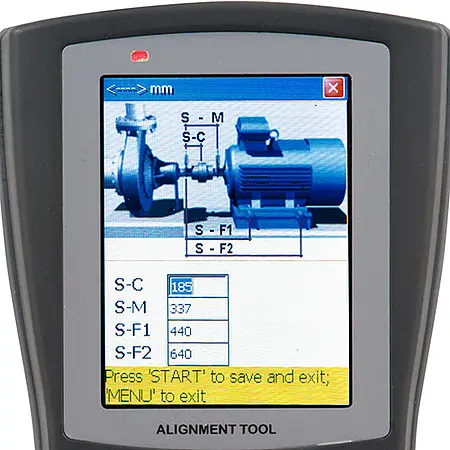

Otras funciones útiles son el modo de árbol de transmisión, la medición de asientos defectuosos o la medición de la planitud de una superficie. Los valores medidos se indican en la gran pantalla gráfica del sistema de alineación y pueden almacenarse en la memoria interna de 2 GB. A continuación puede transferir los datos vía USB del sistema de alineación a un PC y analizarlos con el software que se incluye en el envío.

Características

- Medición a través de dos sondas láser
- Sensor de inclinación integrado

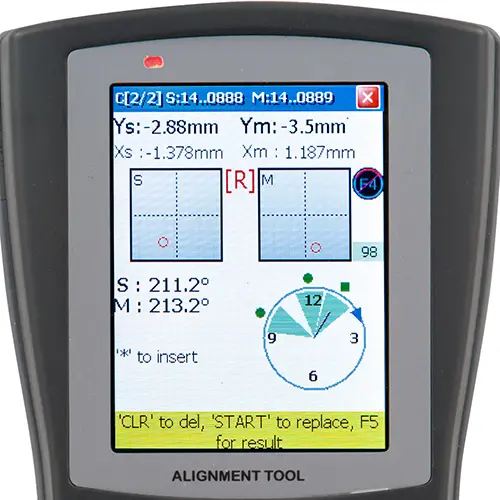

- Medición de desalineación horizontal/vertical y de desviación angular
- Medición de asientos defectuosos
- Medición de la planitud de una superficie
- Tolerancias ajustables
- Simulación de discos de separación
- USB y Bluetooth (para la comunicación con los sensores)
- Memoria interna de 2 GB
- Gran pantalla gráfica
- Clase de protección: IP 65

Especificaciones

Tipo de sensor	Fotodiodos sensibles al posicionamiento 10 x 10 mm
Tipo láser	Visible, rojo 635 - 670 nm, < 1 MW
Distancia máxima	10 m entre los sensores
Precisión de medición	±1 % + 0,01
Resolución	0,001 mm
Resolución de pantalla	0,01 o 0,001 mm
Medidor de inclinación	Resolución 0,1°

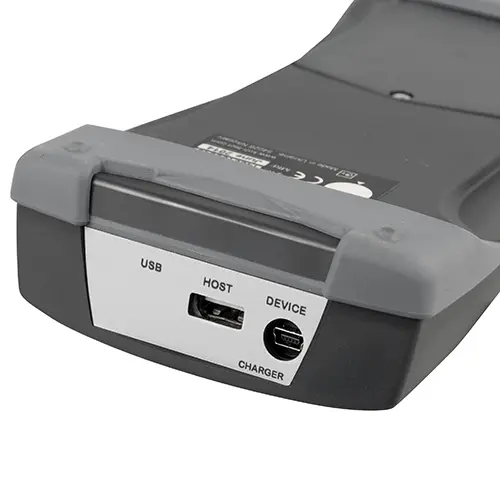

Interfaz	USB, Bluetooth (para los sensores)
Memoria	2 GB
Funciones	- Orientación horizontal en cada posición de 60 ... 360° - Orientación vertical - Modo Auto Sweep - Tolerancias ajustables - Medición de asientos defectuosos - Crecimiento térmico - Simulación de discos de separación - Informe en PDF
Carcasa	Con protección de silicona Clase de protección: IP65
Alimentación	Batería NiMH (recargable)
Condiciones ambientales	-10 ... +55 °C
Peso	7,5 kg

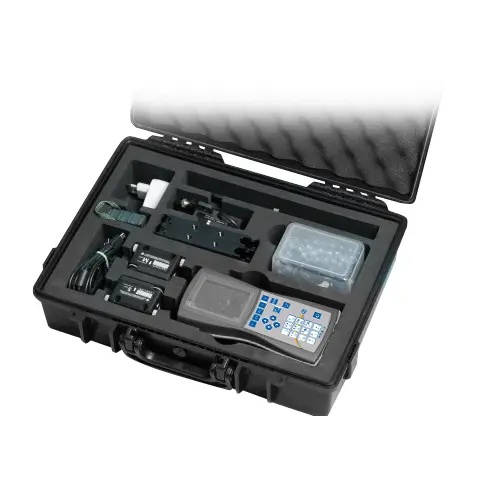

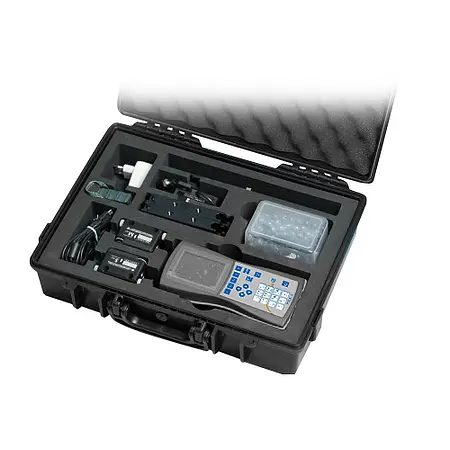

Contenido del envío

1 x Visor

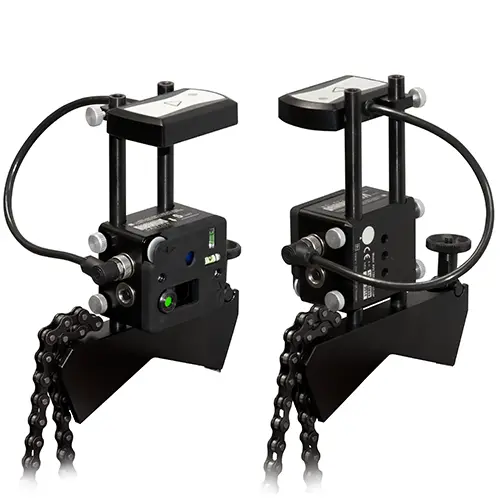

2 x Sondas de medición
2 x Cables de conexión de las sondas (sensores bluetooth opcionales)
2 x Set de montaje para las sondas
4 x Alargadores de montaje
1 x Cinta métrica
1 x Cable USB
1 x Cargador
2 x Juegos de cadenas (longitud 80 cm)
2 x Llaves Allen
1 x Maletín de transporte
1 x Manual de instrucciones
1 x Certificado de calibración de fábrica
